2018 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim207● Pidurisüsteemi vaakum ei olepiisav.
● Sõiduk sõidab vähemalt kõndimiskiirusel.
● Kliimaseadmesüsteem nõuab mootori käivitamist.
● Kliimaseade on käsitsi sisse lülitatud.
Kui mootoriruumi kaas ei ole täielikult
suletud, ilmub juhi infokeskusesse
hoiatusteade.
Kui elektritarviti, nt kaasaskantav CD-
pleier ühendatakse elektrikontakti,
võib mootori uuesti käivitamise ajal
märgata lühiajalist pingelangust.
Parkimine9 Hoiatus
● Ärge parkige sõidukit
kergestisüttivale pinnale.
Väljalaskesüsteemi kõrge
temperatuur võib sellise pinna
süüdata.
● Alati tuleb rakendada seisupidur. Lülitada sisse
käsilülitusega seisupidur ilma
vabastamisnuppu vajutamata.
Kallakul parkides tuleb
seisupidur rakendada nii
tugevasti kui võimalik.
Käsitsemisjõu vähendamiseks
vajutada samal ajal
piduripedaali.
Elektrilise seisupiduriga
sõidukil tõmmake lülitit m
vähemalt üheks sekundiks,
kuni märgutuli m süttib põlema
ja elektriline seisupidur
rakendub 3 112.
● Seisata mootor.
● Kui sõiduk peatatakse horisontaalsel pinnal või tõusul,tuleb enne süütevõtme
eemaldamist lülitada sisse
esimene käik või lükata
käigukang asendisse P.
Kallakul esiotsaga ülespoole parkimisel tuleb pöörata
esirattad äärekivist eemale.
Kui sõiduk peatatakse
langusel, tuleb enne
süütevõtme eemaldamistlülitada sisse tagurpidikäik või
lükata käigukang asendisse P.
Pöörata esirattad äärekivi
poole.
● Sulgeda aknad.
● Eemaldage süütevõti süütelukust. Keerata rooli kuni
roolilukusti tuntava
rakendumiseni.
Automaatkäigukastiga sõidukil on võimalik võtit eemaldada
ainult siis, kui käigukang on
asendis P.
● Lukustage sõiduk.
● Lülitada sisse vargusvastane alarmsüsteem.
● Pärast mootori seiskamist võivad
mootori jahutusventilaatorid
edasi töötada 3 266.
Ettevaatust
Kui mootor on töötanud suurel
pöörlemissagedusel või suure
koormusega, tuleb enne mootori
seiskamist lasta mootoril töötada

208Sõitmine ja töörežiimlühikest aega väikese
koormusega või umbes
30 sekundit tühikäigul, et kaitsta
turboülelaadurit.
Märkus
Turvapatjade rakendumisega avarii
korral lülitub mootor automaatselt
välja, kui sõiduk teatud aja jooksul
peatub.
Mootori heitgaas9 Oht
Mootori heitgaas sisaldab mürgist
süsinikmonooksiidi, mis on
värvusetu ja lõhnatu ning võib
sissehingamisel põhjustada
surma.
Kui heitgaas tungib sõiduki
salongi, tuleb avada sõiduki
aknad. Lasta tõrke põhjus
hooldustöökojas kõrvaldada.
Lahtise pakiruumi kaanega ei tohi
sõita, vastasel korral pääsevad
sõidukisse heitgaasid.
Diislikütuse tahkete
osakeste filter
Automaatne puhastusprotsess Diislikütuse tahkete osakeste
filtreerimissüsteem filtreerib
heitgaasidest kahjulikke
tahmaosakesi. Süsteemil on sõidu ajal automaatselt ilma mingi
märguandeta toimiv
isepuhastusfunktsioon. Filtri
puhastamiseks põletatakse filtrisse
kogunenud tahmaosakesed kõrgel
temperatuuril. Automaatne
puhastusprotsess toimub määratud
sõidutingimuste korral ning võib kesta
kuni 25 minutit. Tavaliselt kulub
selleks seitse kuni 12 minutit. Sel ajal ei ole Autostop saadaval ja
kütusekulu võib olla suurem. Filtri
puhastamise ajal võib heitgaas
lõhnata tugevamalt ning olla
suitsusem.
Süsteem vajab puhastamist
Teatud tingimuste korral, nt lühikeste
vahemaade läbimisel, ei saa süsteem filtrit automaatselt puhastada.

Sõitmine ja töörežiim209Kui filter vajab puhastamist ja
eelnenud sõiduolud ei võimaldanud
automaatset puhastamist,
näidatakse seda % süttimisega ja
hoiatusteatega juhi infokeskuses.
Kui diislikütuse tahkete osakeste filter
on täis, põleb märgutuli % koos
hoiatusteate kuvamisega. Käivitada
puhastusprotsess kohe, kui võimalik.
Kui diislikütuse tahkete osakeste filter on saavutanud täitumise
maksimumtaseme, siis märgutuli %
vilgub koos hoiatusteate kuvamisega.
Käivitada puhastusprotsess
viivitamatult, et vältida mootori
kahjustamist.
Isepuhastusprotsessi
aktiveerimine
Puhastusprotsessi käivitamiseks
jätkake sõitmist, hoides mootori
pöörete arvu üle 2000 p/min.
Vajadusel lülitada sisse madalam
käik. Seejärel algab diislikütuse
tahkete osakeste filtri puhastamine.
Puhastusprotsess lõpetatakse
kiiremini mootori kõrgetel pööretel ja
koormustel.Pärast filtri isepuhastumise lõppemist kustub märgutuli %. Jätkake sõitmist,
kuni isepuhastumine on lõppenud.Ettevaatust
Kui võimalik, ärge katkestage
puhastusprotsessi. Sõitke kuni
puhastamise lõpuni, et vältida
vajadust hoolduse või remondi
läbiviimiseks töökojas.
Puhastusprotsess pole võimalik
Kui puhastamine pole mingitel
põhjustel võimalik, süttib märgutuli
Z ja juhi infokeskuses kuvatakse
hoiatusteade. Mootori võimsus võib
väheneda. Pöörduda kohe abi
saamiseks hooldustöökotta.
KatalüüsmuundurKatalüüsmuundur vähendab
kahjulike ainete kogust heitgaasides.
Ettevaatust
Lehekülgedel 3 250, 3 317
nimetamata kütuste kasutamine
võib katalüüsmuundurit või
elektroonikakomponente
kahjustada.
Põletamata kütuse kasutamine
kuumendab üle ja kahjustab
katalüüsneutralisaatorit.
Seepärast tuleb vältida käiviti
ülemäärast kasutamist, sõitmist
kütuse lõppemiseni ja mootori
käivitamist sõidukit lükates või
pukseerides.
Mootori vahelejätmistega või
ebaühtlase töö, tööomaduste
halvenemise või muu ebatavalise
probleemi korral tuleb lasta selle
põhjused võimalikult kiiresti
hooldustöökojas kõrvaldada.
Hädaolukorras tohib sõitu lühikest
aega jätkata, sõites väikese kiirusega
ja mootori väikese
pöörlemissagedusega.

210Sõitmine ja töörežiimAdBlueÜldteave
Selektiivne katalüütiline
redutseerimine (BlueInjection) on
meetod heitgaasidega väljutatavate
lämmastikoksiidide oluliseks
vähendamiseks. Selleks
pihustatakse väljalaskesüsteemi diisli heitgaase vähendavat vedelikku(DEF). Vedelikust vabanev
ammoniaak reageerib heitgaasides
olevate lämmastikgaasidega (NO x) ja
muudab need lämmastikuks ja veeks.
Selle vedeliku nimetuseks on
AdBlue ®
. See on mittemürgine,
mittesüttiv, värvitu ja lõhnatu vedelik,
mis koosneb 32% karbamiidist ja
68% veest.9 Hoiatus
Vältige AdBlue sattumist nahale
või silma.
Nahale või silma sattumisel
loputage veega.
Ettevaatust
Vältige AdBlue sattumist sõiduki
värvikihile.
Sellele sattumisel uhtke veega.
AdBlue külmub temperatuuril umbes
–11 °C. Kuna sõiduk on varustatud AdBlue eelsoojendiga, on tagatud
heitgaaside vähendamine ka madalal
temperatuuril. AdBlue eelsoojendi
töötab automaatselt.
Sõidukitel mootoriga B16DTH või
B16DTJ on tüüpiline AdBlue kulu
ligikaudu 1,2 liitrit 1000 km kohta ja
sõidukitel mootoriga B20DTH
ligikaudu kaks liitrit 1000 km kohta.
Kütusekulu võib olla suurem sõltuvalt sõidutingimustest (nt suur koormus
või pukseerimine).
AdBlue paak
Ligikaudu viieliitrise allesjäänud
mahu juures on vedeliku tasemelüliti.
Hoiatav teade kuvatakse ainult siis,
kui tase langeb alla selle piiri. Paagi
maht 3 322.
Taseme hoiatused
Sõltuvalt arvutuslikust AdBlue
sõiduulatusest kuvatakse juhi
infokeskuses erinevaid teateid.
Teated ja piirangud on seaduse järgi
nõutavad.
Esimene võimalik hoiatus on AdBlue
Range: (AdBlue vahemik:) 2400 km .
Seda hoiatust näidatakse korraks
koos arvutusliku sõidukaugusega.
Edasisõitmisele piiranguid pole.
Järgmine hoiatustase ilmub siis, kui
sõidukaugus on alla 1750 km. Teade
koos jooksva sõidukaugusega
kuvatakse alati süüte sisselülitamisel
ja see nõuab kinnitamist 3 117.
Tankige AdBlued enne järgmise
hoiatustaseme aktiveerumist.
AdBlue sõiduulatuse korral alla
900 km kuvatakse vaheldumisi
järgmisi hoiatusteateid ning neid ei
saa jätta tähelepanuta:
● AdBlue Low Refill Now (AdBlue
tase madal, lisage kohe)
● Engine Restart Prevented in
(Mootori taaskäivitamine
tõkestatud:) 900 km .

Sõitmine ja töörežiim211Lisaks vilgub pidevalt märgutuli Y.
Märkus
Suure AdBlue kulu korral võidakse
juhi infokeskuses kuvada see
hoiatus eelnevaid hoiatustasemeid
kasutamata.
Viimane hoiatustase aktiveerub siis,
kui AdBlue paak on tühi. Mootori
taaskäivitamine pole võimalik.
Kuvatakse vaheldumisi järgmisi
hoiatusteateid ning neid ei saa jätta
tähelepanuta:
● AdBlue Empty Refill Now
(AdBlue otsas, lisage kohe)
● Engine Will Not Restart (Mootorit
ei saa taaskäivitada) .
Lisaks vilgub pidevalt märgutuli Y.
Koos mootori käivitamise aktiivse
blokeerimisega kuvatakse järgmine
teade:
Refill AdBlue To Start Vehicle
(Sõiduki käivitamiseks lisage
AdBlue'd) .
Paak tuleb täies mahus tankida
AdBluega, vastasel juhul pole mootori taaskäivitamine võimalik.Kõrge heitmetaseme hoiatused
Kui heitgaasi heitmetase tõuseb üle
teatava väärtuse, kuvatakse juhi
infokeskus sõiduulatuse hoiatusele
sarnaseid hoiatusi.
Kuvatakse nõudeid
väljalaskesüsteemi kontrollimiseks ja lõpuks teade mootori taaskäivitamise
tõkestamise kohta. Piirangud on
nõutud seaduste poolt.
Abi saamiseks pöörduge
hooldustöökotta.
AdBlue tankimineEttevaatust
Kasutage ainult sellist AdBlue
vedelikku, mis vastab Euroopa
standarditele DIN 70 070 ja
ISO 22241-1.
Ärge kasutage lisandeid.
Ärge lahjendage AdBlued.
Vastasel juhul võite selektiivset
katalüütilist
redutseerimissüsteemi
kahjustada.
Märkus
Kui bensiinijaamas pole
sõiduautode jaoks saadaval
täitepumpa koos otsakuga,
kasutage ainult AdBlue pudeleid ja
kanistreid koos tihendatud
tankimisadapteriga, millega
välditakse väljapritsimist ja
ülevoolamist ning tagatakse paagist
väljuvate aurude kinnipüüdmine ja
õhku sattumise vältimine. Pudelites
või kanistrites olev AdBlue on
saadaval paljudes bensiinijaamades ja seda saab osta nt Opeli
edasimüüjatelt ja muudest
jaemüügikohtadest.
Kuna AdBlue ei säili lõputult,
kontrollige enne tankimist toote
säilivuskuupäeva.
Märkus
AdBlue tankimine tuvastatakse
süsteemi poolt ainult siis, kui
eespool nimetatud vedelikutaseme
lüliti aktiveerub.
Juhul, kui AdBlue tankimist ei
tuvastatud edukalt:

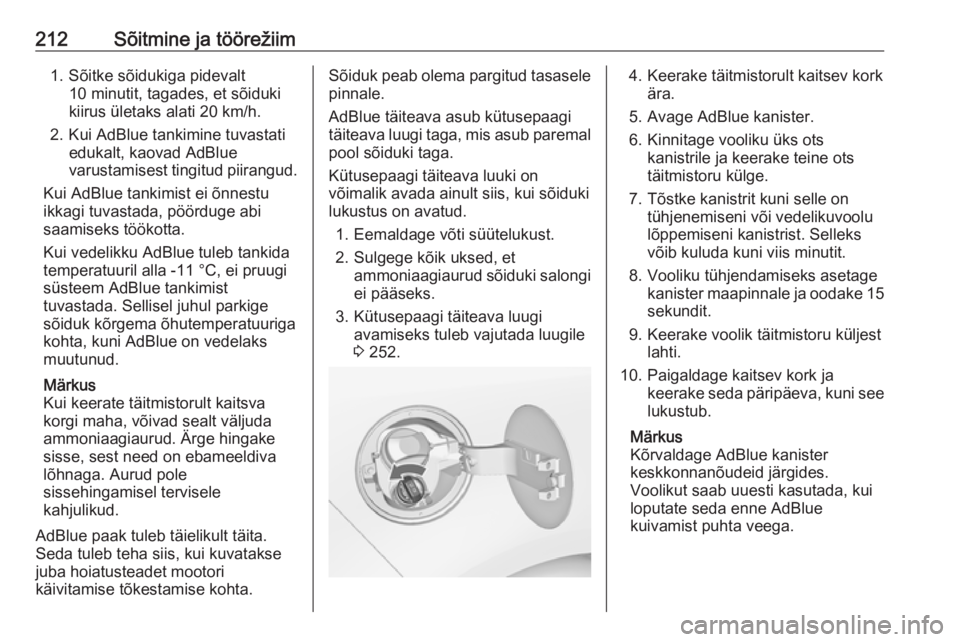

212Sõitmine ja töörežiim1. Sõitke sõidukiga pidevalt10 minutit, tagades, et sõiduki
kiirus ületaks alati 20 km/h.
2. Kui AdBlue tankimine tuvastati edukalt, kaovad AdBluevarustamisest tingitud piirangud.
Kui AdBlue tankimist ei õnnestu
ikkagi tuvastada, pöörduge abi
saamiseks töökotta.
Kui vedelikku AdBlue tuleb tankida
temperatuuril alla -11 °C, ei pruugi
süsteem AdBlue tankimist
tuvastada. Sellisel juhul parkige
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.
Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
AdBlue paak tuleb täielikult täita.
Seda tuleb teha siis, kui kuvatakse
juba hoiatusteadet mootori
käivitamise tõkestamise kohta.Sõiduk peab olema pargitud tasasele pinnale.
AdBlue täiteava asub kütusepaagi
täiteava luugi taga, mis asub paremal
pool sõiduki taga.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud.
1. Eemaldage võti süütelukust.
2. Sulgege kõik uksed, et ammoniaagiaurud sõiduki salongi
ei pääseks.
3. Kütusepaagi täiteava luugi avamiseks tuleb vajutada luugile
3 252.4. Keerake täitmistorult kaitsev kork
ära.
5. Avage AdBlue kanister.
6. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
7. Tõstke kanistrit kuni selle on tühjenemiseni või vedelikuvoolu
lõppemiseni kanistrist. Selleks
võib kuluda kuni viis minutit.
8. Vooliku tühjendamiseks asetage kanister maapinnale ja oodake 15
sekundit.
9. Keerake voolik täitmistoru küljest lahti.
10. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
Märkus
Kõrvaldage AdBlue kanister
keskkonnanõudeid järgides.
Voolikut saab uuesti kasutada, kui
loputate seda enne AdBlue
kuivamist puhta veega.

Sõitmine ja töörežiim213Automaatkäigukast
Automaatkäigukast võimaldab käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatset käiguvahetust
(automaatrežiim).
Käsitsi käikude vahetamine on
võimalik käsilülitusrežiimis M,
liigutades käigukangi asendisse + või
- 3 214.
Käigunäidik
Juhi infokeskuses näidatakse režiimi
või valitud käiku.
Automaatrežiimis näitab
sõiduprogrammi D.
Käsilülitusrežiimis kuvatakse sümbolit M ja valitud käiku.
R tähistab tagasikäiku.
N tähistab neutraalasendit.
P tähistab parkimisasendit.
KäigukangP:Parkimisasend, rattad on
blokeeritud; lülitada sisse ainult
siis, kui sõiduk on peatunud ja
seisupidur rakendatudR:tagasikäik, lülitada sisse ainult
siis, kui sõiduk ei liiguN:neutraalasendD:automaatrežiimM:käsilülitusrežiim<:kõrgema käigu sisselülitamine
käsilülitusrežiimis]:madalama käigu sisselülitamine
käsilülitusrežiimis
Käigukang on lukustatud asendisse
P ning seda saab liigutada üksnes
siis, kui süüde on sees ning
käigukangi vabastusnupp ja
siduripedaal on alla vajutatud.
Kui piduripedaali ei ole rakendatud,
põleb märgutuli j.

214Sõitmine ja töörežiimKui käigukang ei ole asendis P, kui
süüde on välja lülitatud, vilgub
märgutuli j.
Käigukangi lükkamiseks asendisse
P või R tuleb vajutada
vabastusnuppu.
Mootorit saab käivitada ainult siis, kui käigukang on asendis P või N. Kui
käigukang on asendis N, tuleb enne
käivitamist vajutada piduripedaali või rakendada seisupidur.
Käigu sisselülitamise ajal ei tohi
vajutada gaasipedaali. Gaasipedaali ja piduripedaali ei tohi kunagi
vajutada samaaegselt.
Kui käik on sisse lülitatud, hakkab
sõiduk piduri vabastamisel aeglaselt
liikuma.
Mootoriga pidurdamine
Mootori pidurdusjõu
ärakasutamiseks tuleb allamäge
sõites aegsasti sisse lülitada
madalam käik, vt käsilülitusrežiimi.Sõiduki edasi-tagasi
"kiigutamine"
Sõidukit tohib kiigutada ainult siis, kui
see on liiva, porri või lumme kinni
jäänud. Liigutada käigukangi
vaheldumisi asendisse D ja R. Sel
ajal tuleb vältida mootori suurt
pöörlemissagedust ja järsku
gaasipedaali vajutamist.
Parkimine
Rakendada seisupidur ja seada
käigukang asendisse P.
Süütevõtit on võimalik eemaldada ainult siis, kui käigukang on
asendis P.Käsilülitusrežiim
Liigutage käigukang asendist D
vasakule asendisse M.
Kõrgema käigu kasutamiseks valige asend +.
Madalama käigu kasutamiseks valige asend -.
Kõrgema käigu valimisel liiga väikese
sõidukiiruse korral või madalama
käigu valimisel liiga suure
sõidukiiruse korral ei lülitu käik sisse.
Juhi infonäidikule võib ilmuda vastavteade.
