Sõitmine ja töörežiim255Maagaasiga tankimine
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud. Kütusepaagi
täiteava luugi avamiseks tuleb luugile vajutada.
9 Hoiatus
Tankige ainult maksimaalsel
väljundrõhul 250 bar. Kasutage
ainult temperatuuri
kompenseerimisega tanklaid.
Pärast gaasiga tankimist tuleb
täitetoru tuulutada.
Maagaasipaagi maht sõltub
välistemperatuurist, tankimisrõhust ja tankimissüsteemi tüübist. Mahud
3 322.
Sulgege klapp ja laske sellel
fikseeruda.
Maagaasimootoritega sõidukite nimetused muudes keeltes:Saksa
keelesErdgasfahrzeugeInglise
keelesNGVs = Natural Gas
VehiclesPrantsuse
keelesVéhicules au gaz
naturel -
Véhicules GNVItaalia
keelesMetano auto
Maagaasi nimetused muudes
keeltes:
Saksa
keelesErdgasInglise
keelesCNG = Compressed
Natural GasPrantsuse
keelesGNV = Gaz Naturel
(pour) Véhicules -
CGN = carburantgaz
naturelItaalia
keelesMetano (per auto)
Tankimine vedelgaasiga
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
Vedelgaasi täiteava klapp asub
kütuse täiteava korgi taga.

256Sõitmine ja töörežiim
Keerake täitmistorult kaitsev kork ära.
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME-adapter: Keerake täitmisdüüsi
mutter adapterile. Vajutage
täitmisdüüsi lukustushoob alla.
DISH-täitmistoru: Paigaldage
täitmistoru düüs adapterisse.
Vajutage täitmisdüüsi lukustushoob
alla.
Bajonett-tüüpi täitmistoru: Asetage
täiteotsik adapterisse ning pöörake
veerand pööret päri- või vastupäeva. Tõmmake täitmistoru düüsi
lukustushoob lõpuni.
EURO-täitmistoru: Vajutage
täitmistoru düüs adapterile, kuni see
fikseerub.
Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab aeglasemalt tööle, kui 80% paagi
mahust on täidetud (maksimaalne
täituvustase).
Täiteprotsessi seiskamiseks
vabastage täitesüsteemil asuv nupp.
Vabastage lukustushoob ja
eemaldage täitetoru düüs. Väike
kogus vedelgaasi võib seejuures
välja lekkida.
Eemaldage adapter ja pange see
sõidukisse hoiukohta.
Paigaldage kaitsev kork, et
täitmistoru avasse ega süsteemi ei
satuks võõrmaterjali.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.

Sõitmine ja töörežiim2579Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.
Vedelgaasi paagi mitmekäiguline
klapp piirab täitmiskogust
automaatselt. Suurema koguse
lisamisel soovitame mitte hoida
sõidukit päikese käes kuni
ülemäärase koguse
ärakasutamiseni.
Täitmisadapter
Kuna täitmissüsteemid ei ole
standardiseeritud, vajate erinevaid
adaptereid, mis on saadaval Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodades.
ACME-adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-tüüpi adapter: Madalmaad,
Norra, Hispaania, Ühendkuningriik
EURO-adapter: Hispaania
DISH-adapter: Austria, Bosnia ja
Hertsegoviina, Bulgaaria, Horvaatia,
Tšehhi Vabariik, Taani, Eesti,

258Sõitmine ja töörežiimPrantsusmaa, Kreeka, Ungari, Itaalia,
Läti, Leedu, Makedoonia, Poola,
Portugal, Rumeenia, Serbia,
Slovakkia, Sloveenia, Rootsi, Šveits,
Türgi, Ukraina
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diiselmootoriga sõidukitel on
spetsiaalsed kütusepaagi täiteava
korgid.
Kütusekulu, CO 2-heitmed
Bensiini- ja diiselmootorid Mudeli Opel Zafira kütusekulu
(kombineeritud) on vahemikus 9,2
kuni 4,5 l/100 km.
CO 2-heite tase (kokku) on vahemikus
182 kuni 119 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.Maagaasimootorid
Mudeli Opel Zafira gaasitarbimine
(kokku) on 4,7 kg/100 km.
CO 2-heide (kombineeritud) on
129 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.
Üldteave
Ametlik kütusekulu ja esitatud
konkreetsed CO 2 heitmete andmed
põhinevad ELi standardvarustusega
baasmudelil.
Kütusekulu ja CO 2 heitmete andmed
on määratud kindlaks vastavalt
määrusele (EÜ) nr 715/2007 (selle kohaldatavas versioonis), võttes
arvesse töökorras sõiduki massi,
nagu määruses ette nähtud.
Need arvud on esitatud ainult eri
sõidukivariantide omavaheliseks võrdlemiseks ning neid ei saa
käsitada konkreetse sõiduki tegeliku
garanteeritud kütusekuluna.Lisavarustusega võib saada esitatud
kütusekulust ja CO 2-tasemest veidi
suuremad tulemused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.
Maagaas
Kütusekulu andmed on saadud,
kasutades võrdluskütust G20
(metaani osakogus
99–100 mooliprotsenti) ettenähtud
sõidutingimustes. Väiksema
metaanisisaldusega maagaasi
kasutamisel võib kütusekulu
etteantud väärtustest erineda.

Sõitmine ja töörežiim259Haagise haakeseadis
Üldinfo Kasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja
suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 324.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohiületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 312.

260Sõitmine ja töörežiimHaakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) on märgitud haakeseadme andmesildile ja sõiduki dokumentidesse.
Märkus
Mootorid B16DTH, B16DTJ,
B20DTH ja B20DTJ: Olenevalt seadmest võib haakekonksu
maksimaalne lubatud
vertikaalkoormus olla 75 kg või
60 kg.
Haagis tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.Tagateljekoormus
Kui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakekonksu hoiulepanek
Haakekonksu hoitakse pakiruumis
parempoolsel külgseinal.

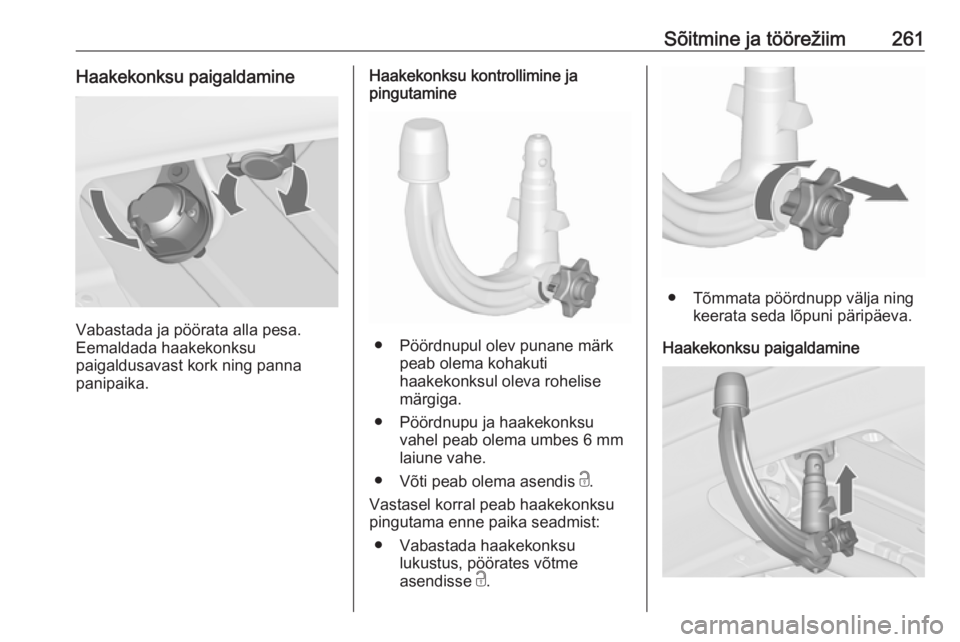

Sõitmine ja töörežiim261Haakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.
Haakekonksu kontrollimine ja
pingutamine
● Pöördnupul olev punane märk
peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm
laiune vahe.
● Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
● Vabastada haakekonksu lukustus, pöörates võtme
asendisse c.
● Tõmmata pöördnupp välja ning
keerata seda lõpuni päripäeva.
Haakekonksu paigaldamine

262Sõitmine ja töörežiimLükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
● Pöördnupul olev roheline märk peab olema kohakuti
haakekonksul oleva rohelise märgiga.
● Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
● Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
● Haakekonks peab olema lukustatud ja selle võti
eemaldatud.9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.
Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem mootori võimsust ning pidurdab eraldi
