Îngrijirea autovehiculului287Înlocuirea ştergătorului deparbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen Faruri cu halogen cu becuri separatepentru faza lungă şi faza scurtă.
Lămpile de poziţie laterale şi luminile
de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.

288Îngrijirea autovehiculului
Faza scurtă (1) bec exterior.
Faza lungă ( 2) bec interior.
Lampă de semnalizare faţă ( 3).
Faza scurtă (1)
1. Rotiţi capacul în sens antiorar şi
scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
carcasa reflectorului.
3. Demontaţi becul din fişa de conectare prin tragere.
4. Înlocuiţi becul şi conectaţi-l la fişa conectoare.
5. Introduceţi soclul becului, inserând urechile în carcasa
reflectorului şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

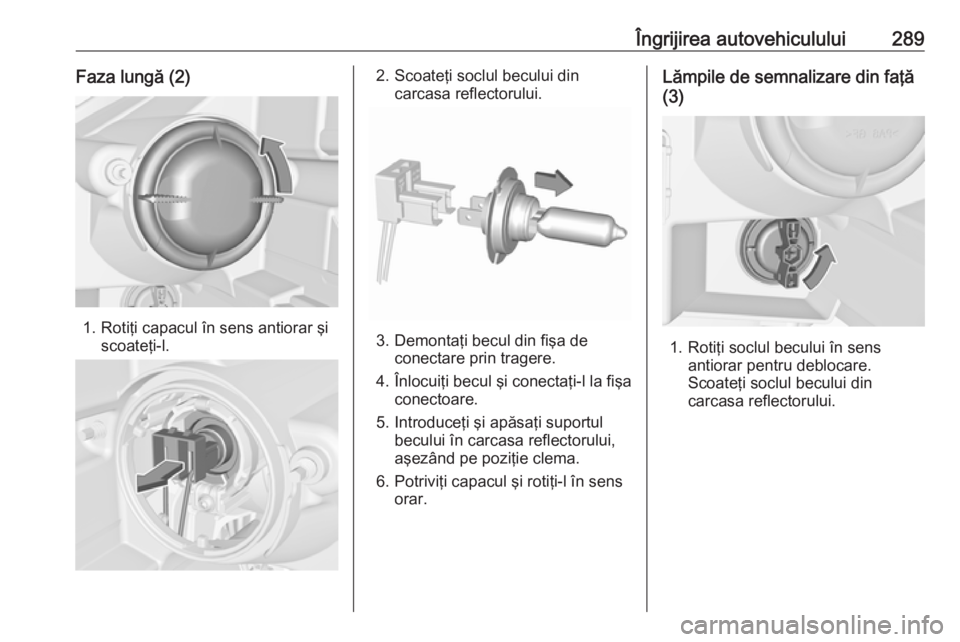

Îngrijirea autovehiculului289Faza lungă (2)
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Scoateţi soclul becului din carcasa reflectorului.
3. Demontaţi becul din fişa deconectare prin tragere.
4. Înlocuiţi becul şi conectaţi-l la fişa conectoare.
5. Introduceţi şi apăsaţi suportul becului în carcasa reflectorului,
aşezând pe poziţie clema.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de semnalizare din faţă
(3)
1. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasa reflectorului.

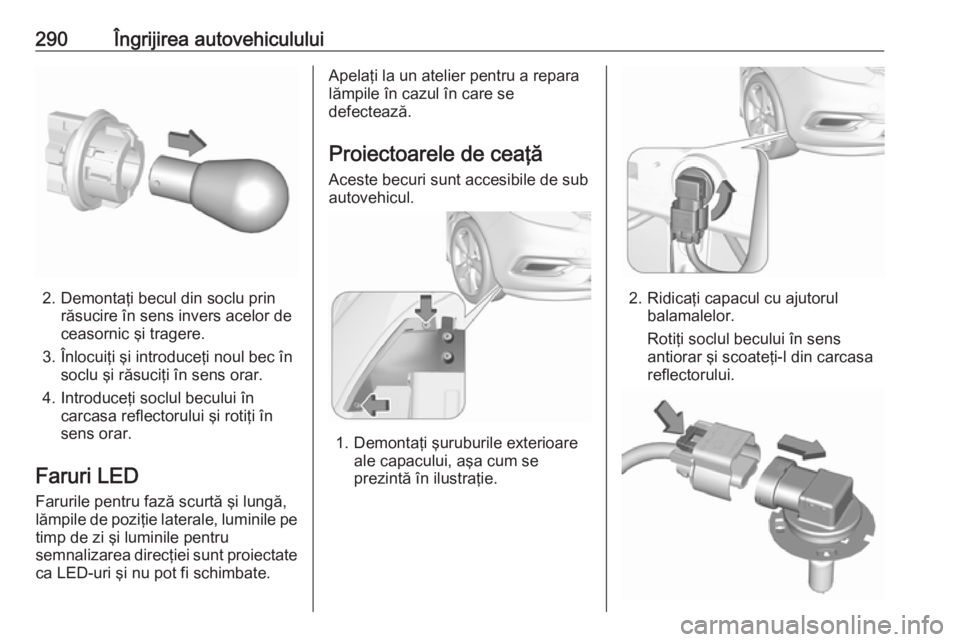

290Îngrijirea autovehiculului
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic şi tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu şi răsuciţi în sens orar.
4. Introduceţi soclul becului în carcasa reflectorului şi rotiţi în
sens orar.
Faruri LED Farurile pentru fază scurtă şi lungă,
lămpile de poziţie laterale, luminile pe
timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate ca LED-uri şi nu pot fi schimbate.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
Aceste becuri sunt accesibile de sub
autovehicul.
1. Demontaţi şuruburile exterioare ale capacului, aşa cum se
prezintă în ilustraţie.
2. Ridicaţi capacul cu ajutorul balamalelor.
Rotiţi soclul becului în sens
antiorar şi scoateţi-l din carcasa
reflectorului.

Îngrijirea autovehiculului2913. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
4. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
5. Introduceţi soclul becului în carcasa reflectorului, răsuciţi în
sens orar şi cuplaţi.
6. Montaţi capacul cu ajutorul şuruburilor.
Lămpile de poziţie din spate
1. Ridicaţi capacul cu şuruburi cu ajutorul balamalelor.
2. Desfaceţi şuruburile marcate cusăgeţi.
3. Extrageţi cu atenţie corpul lămpii din ştifturile de susţinere şi
îndepărtaţi-l.
4. Detaşaţi fişa de conectare din ansamblul lămpii.
5. Demontaţi şi înlocuiţi becul prinrăsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)

292Îngrijirea autovehiculului
Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi înlocuită.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare la ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate
Aceste becuri sunt accesibile de sub
autovehicul.

Îngrijirea autovehiculului293
1. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi‑l.

294Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
