2018 OPEL ZAFIRA C service

Introduktion.................................... 2
Kort og godt ................................... 6
Nøgler, døre og ruder ..................19
Sæder, sikkerhed .........................35
Opbevaring .................................. 66
Instrumenter og betjening ............96
Lygter ......................................... 130
Infotainment-system ..................140
Klimastyring ............................... 190
Kørsel og betjening ....................198
Pleje af bilen .............................. 260
Service og vedligeholdelse ........305
Tekniske data ............................ 308
Kundeinformation .......................322
Stikordsregister .......................... 334Indhold

Introduktion3Modelspecifikke dataNoter Deres bils data på den fore‐
gående side, så de er let tilgængelige.
Disse oplysninger findes i afsnittene "Service og vedligeholdelse" og
"Tekniske data" samt på typeskiltet.
Indledning
Deres bil er en designbaseret kombi‐
nation af avanceret teknologi, sikker‐
hed, miljøvenlighed og økonomi.
Denne instruktionsbog giver Dem alle de oplysninger, der er nødvendige,
for at De kan køre Deres bil sikkert og effektivt.
Gør Deres passagerer opmærk‐
somme på, at forkert brug af bilen kan
føre til uheld og legemsbeskadigelse.
De skal altid overholde gældende
love og bestemmelser i det land, De
befinder Dem i. Disse kan afvige fra
oplysningerne i denne instruktions‐ bog.
Hvis beskrivelsen i denne instrukti‐
onsbog ikke overholdes, kan det gå
ud over garantiens dækning.Når instruktionsbogen angiver, at
man bør opsøge et værksted, anbe‐
faler vi, at De opsøger en autoriseret
Opel reparatør. Til gasbiler anbefaler
vi en Opel reparatør, der er autorise‐
ret til at udføre service på gasbiler.
Alle autoriserede Opel reparatører
yder førsteklasses service til rimelige
priser. Værkstedernes erfarne meka‐
nikere, som er uddannet hos Opel,
arbejder efter Opels særlige anvis‐
ninger.
Kundelitteraturen bør altid opbevares
lettilgængelig i bilen.
Brugen af denne håndbog ● I denne håndbog beskrives alt det ekstraudstyr og de funktioner,
der kan fås til denne model. Visse
beskrivelser, bl.a. af display- og
menufunktioner, gælder muligvis
ikke for Deres bil på grund af
modelvariant,
landespecifikationer,
specialudstyr eller tilbehør.
● De vil få et indledende overblik ved at læse afsnittet "Kort og
godt".● Indholdsfortegnelsen i begyndel‐ sen af instruktionsbogen og i de
enkelte afsnit viser, hvor man kan finde de forskellige oplysninger.
● Ved hjælp af stikordsregisteret kan man søge efter specifikke
oplysninger.
● I denne instruktionsbog vises biler med rattet i venstre side.
Biler med rattet i højre side
betjenes på lignende måde.
● Instruktionsbogen anvender motorens id-kode. De tilsvarendesalgsbetegnelser og producent‐
koden kan findes i afsnittet
"Tekniske data".
● Retningsangivelser i beskrivelserne som f.eks. højre
og venstre eller for og bag henvi‐
ser altid til kørselsretningen.
● Displayet understøtter muligvis ikke dit sprog.
● Displaymeddelelser og mærk‐ ater i bilen er gengivet med fed
skrift.

96Instrumenter og betjeningInstrumenter og
betjeningBetjening ...................................... 97
Indstilling af rat .......................... 97
Knapper på rattet .......................97
Opvarmet rat ............................. 97
Horn ........................................... 98
Forrudevisker/-sprinkler .............98
Bagrudevisker/-sprinkler ............99
Udetemperatur ........................ 100
Ur ............................................. 100
Stikdåser ................................. 101
Lighter ..................................... 102
Askebægre .............................. 102
Advarselslamper, instrumenter
og kontrollamper ........................103
Instrumentgruppe ....................103
Speedometer ........................... 103
Km-tæller ................................. 103
Triptæller ................................. 103
Omdrejningstæller ...................104
Brændstofmåler .......................104
Brændstofvælger .....................105
Kølevandstermometer .............107
Servicedisplay ......................... 107
Kontrollamper .......................... 108Blinklys.................................... 110
Selehusker .............................. 111
Airbag og selestrammere ........111
Deaktivering af airbag .............112
Ladesystem ............................. 112
Fejlkontrollampe ......................112
Bremse og kobling ...................112
Træd på pedalen .....................113
Elektrisk parkeringsbremse .....113
Fejl i den elektriske parkeringsbremse ................... 113
Blokeringsfri bremser (ABS) ....113
Gearskifte ................................ 114
Servostyring ............................ 114
Afstand til forankørende ..........114
Vognbaneskiftadvarsel ............114
Elektronisk stabilitetskontrol slået fra ................................... 114
Elektronisk stabilitetskontrol og Traction Control-system .........114
Traction Control-system slået fra ........................................... 114
Forvarmning ............................ 115
Dieselpartikelfilter ....................115
AdBlue ..................................... 115
Dæktrykovervågningssystem ..115
Motorolietryk ............................ 115
Brændstofreserve ....................116
Startspærre ............................. 116
Udvendige lygter .....................116Fjernlys.................................... 116
Fjernlysassistent ......................116
LED-forlygter ........................... 116
Tågelys .................................... 116
Tågebaglys .............................. 116
Cruise control .......................... 116
Adaptiv cruise control ..............117
Bil registreret foran ..................117
Hastighedsbegrænser .............117
Vejskiltassistent .......................117
Dør åben ................................. 117
Informationsdisplays ..................117
Førerinformationscenter ..........117
Informationsdisplay .................122
Fejlmeddelelser ......................... 122
Advarselsklokke ......................123
Batterispænding ......................123
Individuelle indstillinger ..............124
Telematic-service .......................125
OnStar ..................................... 125

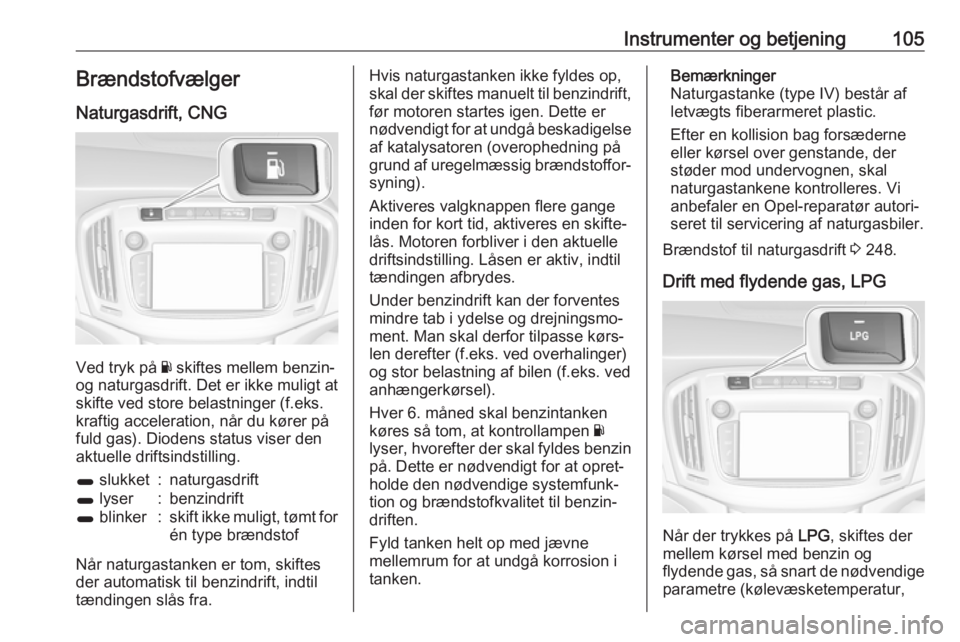

Instrumenter og betjening105Brændstofvælger
Naturgasdrift, CNG
Ved tryk på Y skiftes mellem benzin-
og naturgasdrift. Det er ikke muligt at
skifte ved store belastninger (f.eks.
kraftig acceleration, når du kører på
fuld gas). Diodens status viser den
aktuelle driftsindstilling.
1 slukket:naturgasdrift1 lyser:benzindrift1 blinker:skift ikke muligt, tømt for
én type brændstof
Når naturgastanken er tom, skiftes
der automatisk til benzindrift, indtil
tændingen slås fra.
Hvis naturgastanken ikke fyldes op,
skal der skiftes manuelt til benzindrift,
før motoren startes igen. Dette er
nødvendigt for at undgå beskadigelse af katalysatoren (overophedning på
grund af uregelmæssig brændstoffor‐ syning).
Aktiveres valgknappen flere gange
inden for kort tid, aktiveres en skifte‐
lås. Motoren forbliver i den aktuelle
driftsindstilling. Låsen er aktiv, indtil
tændingen afbrydes.
Under benzindrift kan der forventes
mindre tab i ydelse og drejningsmo‐
ment. Man skal derfor tilpasse kørs‐
len derefter (f.eks. ved overhalinger)
og stor belastning af bilen (f.eks. ved
anhængerkørsel).
Hver 6. måned skal benzintanken
køres så tom, at kontrollampen Y
lyser, hvorefter der skal fyldes benzin
på. Dette er nødvendigt for at opret‐
holde den nødvendige systemfunk‐
tion og brændstofkvalitet til benzin‐ driften.
Fyld tanken helt op med jævne
mellemrum for at undgå korrosion i
tanken.Bemærkninger
Naturgastanke (type IV) består af letvægts fiberarmeret plastic.
Efter en kollision bag forsæderne
eller kørsel over genstande, der
støder mod undervognen, skal
naturgastankene kontrolleres. Vi
anbefaler en Opel-reparatør autori‐
seret til servicering af naturgasbiler.
Brændstof til naturgasdrift 3 248.
Drift med flydende gas, LPG
Når der trykkes på LPG, skiftes der
mellem kørsel med benzin og
flydende gas, så snart de nødvendige parametre (kølevæsketemperatur,

Instrumenter og betjening107I underjordiske parkeringsanlæg skal
anvisningerne og de lokale love over‐
holdes.
Bemærkninger
I tilfælde af en ulykke skal tændin‐
gen slås fra og lyset slukkes.
Brændstof til kørsel på flydende gas
3 248.
Kølevandstermometer
Antallet af lysdioder viser kølevæske‐ temperaturen.
op til 3 lysdioder:motorens drifts‐
temperatur endnu
ikke nået4 til 6 lysdioder:normal driftstem‐
peraturmere end 6
lysdioder:kølevæsketempe‐
raturen er for højForsigtig
Hvis kølevæsketemperaturen er
for høj: stands bilen, stop motoren.
Risiko for motorskade. Kontroller
straks kølervæskestanden.
Servicedisplay
Motorolielevetidssystemet giver
besked om, hvornår motorolien og
filtret skal skiftes. Alt efter kørselsfor‐
holdene kan det interval, der angives for skift af motorolie og filter, varieremarkant.
Den resterende levetid for olien vises
i førerinformationscenteret 3 117.

108Instrumenter og betjeningVælg bilinformationsmenuen ?
ved at trykke på MENU på blinklysar‐
men. Drej fingerhjulet for at vælge
Resterende olielevetid .
Den resterende levetid for olien angi‐ ves i procent.
Nulstil
Tryk på SET/CLR på blinklysarmen i
flere sekunder for at nulstille. Tændin‐ gen skal være slået til, men uden at
motoren går.
Systemet skal nulstilles, hver gang
motorolien skiftes, for at det skal
fungere korrekt. Søg hjælp på et
værksted.
Næste service
Når systemet har beregnet, at motor‐ oliens levetid er udløbet, vises Skift
snarest motorolie i førerinformations‐
centret. Få motorolie og filter skiftet
på et værksted inden for en uge eller
500 km (alt efter hvad der indtræffer
først).
Serviceinformation 3 305.Kontrollamper
De kontrollamper, der beskrives her,
findes ikke i alle biler. Beskrivelserne
dækker alle instrumentversioner.
Afhængigt af udstyret, kan kontrol‐
lampernes placering variere. Når
tændingen slås til, tændes de fleste kontrollamper kortvarigt som en funk‐
tionstest.
Kontrollampernes farver betyder:Rødt:Fare, vigtig informationGul:Advarsel, henvisning, fejlGrøn:Bekræftelse af aktiveringBlåt:Bekræftelse af aktiveringHvid:Bekræftelse af aktivering

Instrumenter og betjening1139Advarsel
Stands bilen. Afbryd straks kørs‐
len. Søg hjælp på et værksted.
Lyser, når den manuelle parkerings‐
bremse er aktiveret, og tændingen er slået til 3 215.
Træd på pedalen - lyser eller blinker gult.
Lyser Bremsepedalen skal trædes ned for
at udløse den elektriske parkerings‐
bremse 3 215
Koblingspedalen skal trædes ned for
at kunne starte motoren i Autostop-
funktionsmåde. Stop-start-system
3 202.
Blinker Koblingspedalen skal være trådt nedfor at kunne starte motoren med nøglen 3 16, 3 200.
På nogle versioner vises en medde‐
lelse i førerinformationscentret
3 122 om at træde på koblingspeda‐
len.
Elektrisk parkeringsbremse
m lyser eller blinker rødt.
Lyser
Den elektriske parkeringsbremse er
aktiveret 3 215.
Blinker Den elektriske parkeringsbremse er
ikke fuldt aktiveret eller deaktiveret.
Tilslut tændingen, træd bremsepeda‐
len ned, og forsøg at nulstille syste‐
met ved først at frigøre og derpå akti‐ vere den elektriske parkerings‐
bremse. Hvis m stadig blinker: afslut
kørslen og tilkald assistance fra et
værksted.
Fejl i den elektriske parkeringsbremse
j lyser eller blinker gult.Lyser
Den elektriske parkeringsbremse
fungerer med nedsat virkning 3 215.
Blinker Den elektriske parkeringsbremse er i
servicefunktion. Stands bilen, nulstil
den elektriske parkeringsbremse ved
at aktivere den og frigøre den igen.9 Advarsel
Fejlårsagen skal omgående
afhjælpes på et værksted.
Blokeringsfri bremser (ABS)
u lyser gult.
Lyser i nogle sekunder efter, at
tændingen er tilsluttet. Systemet er
funktionsklart, når kontrollampen er
slukket.
Slukker kontrollampen ikke efter et
par sekunder, eller lyser den svagt
under kørsel, er der fejl i systemet.
Bremsesystemet er stadigvæk funk‐
tionsdygtigt, men uden ABS-regule‐
ring.

118Instrumenter og betjening
● trip-/brændstofinformationervises på ;, se beskrivelsen
herunder
● bilinformationer vises på ?, se
beskrivelsen herunder
● menuen med informationer om brændstoføkonomi vises på @,
se beskrivelsen herunder
Følgende indikationer vises ved
behov:
● advarselsmeddelelser 3 122
● gearskifteindikation 3 114
● indikation af driftsform 3 210
● dæktrykadvarsel 3 284
● selehuskerindikation 3 111
● serviceinformation 3 107
Nogle af de viste funktioner er forskel‐
lige, alt efter om bilen kører eller
holder stille. Nogle funktioner er kun tilgængelige, når bilen kører.
Valg af menuer og funktioner Menuerne og funktionerne kan
vælges med knapperne på blinkerar‐
men.
Tryk på MENU for at skifte mellem
menuerne eller komme tilbage fra en
undermenu til den nærmeste højere
menu.
Drej på hjulet for at vælge en under‐
side i undermenuen eller indstille en talværdi.
