2018 OPEL MOVANO_B Ohjekirja (in Finnish)

Auton hoito1833. Vapauta lukitusjousi ja vedä polt‐timon pidin heijastinkotelosta.
4. Irrota polttimo pitimestään ja vaihda se uuteen.
5. Työnnä lampun kanta heijastinko‐
teloon.
6. Kiinnitä lukitusjousella ja kiinnitä johtoliitin polttimon pitimeen.
7. Asenna ajovalojen suojus.
Lähivalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna ajovalojen suojus.
Seisontavalot
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.

184Auton hoito
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Kääntyvät ajovalot
Kaarrevalot
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2. Kaar‐
revalot 3 sijaitsevat ajovalojen
välissä.
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Sumuvalot
Vaihdata etusumuvalojen polttimot
korjaamolla.

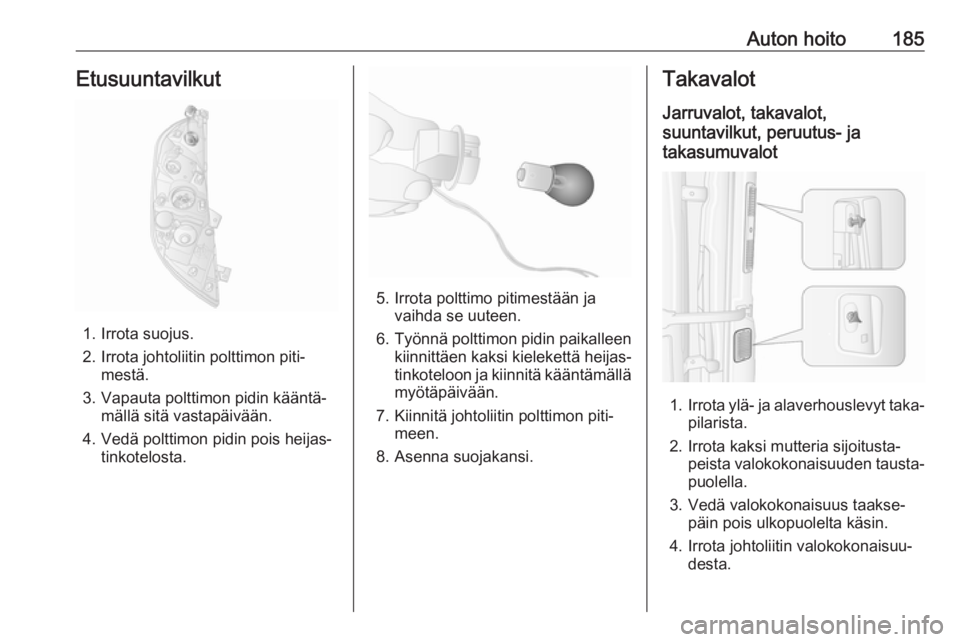

Auton hoito185Etusuuntavilkut
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Takavalot
Jarruvalot, takavalot,
suuntavilkut, peruutus- ja
takasumuvalot
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.

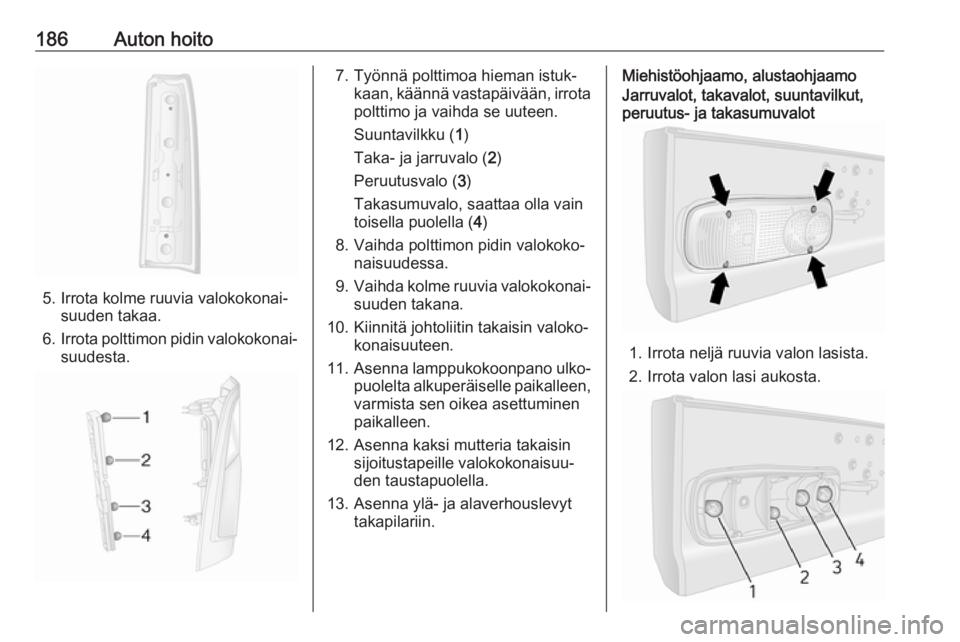

186Auton hoito
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.
7. Työnnä polttimoa hieman istuk‐ kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin sijoitustapeille valokokonaisuu‐
den taustapuolella.
13. Asenna ylä- ja alaverhouslevyt takapilariin.Miehistöohjaamo, alustaohjaamoJarruvalot, takavalot, suuntavilkut,
peruutus- ja takasumuvalot
1. Irrota neljä ruuvia valon lasista.
2. Irrota valon lasi aukosta.

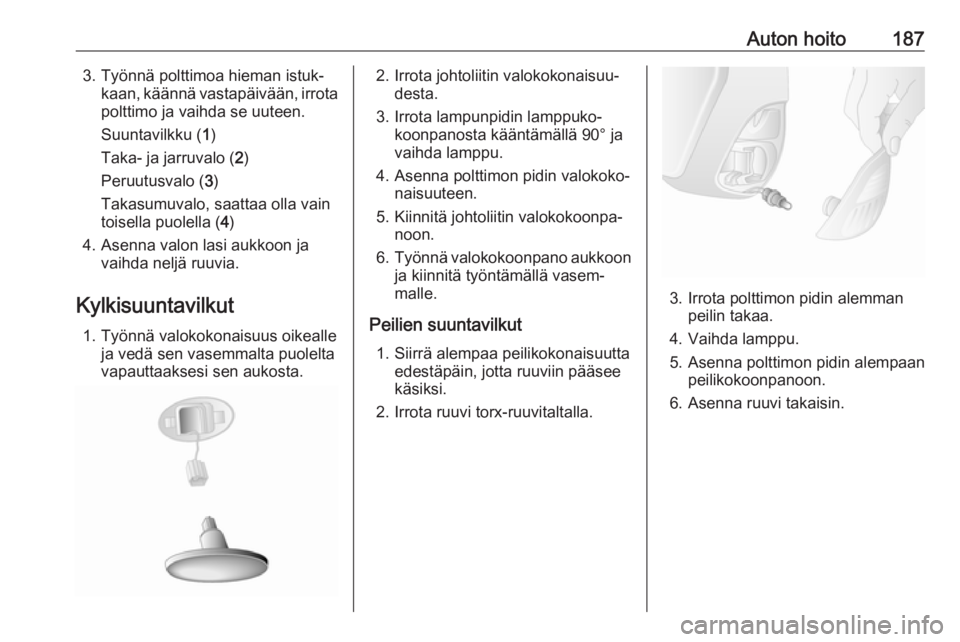

Auton hoito1873. Työnnä polttimoa hieman istuk‐kaan, käännä vastapäivään, irrotapolttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
4. Asenna valon lasi aukkoon ja vaihda neljä ruuvia.
Kylkisuuntavilkut 1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin valokokoonpa‐ noon.
6. Työnnä valokokoonpano aukkoon
ja kiinnitä työntämällä vasem‐
malle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Asenna polttimon pidin alempaan peilikokoonpanoon.
6. Asenna ruuvi takaisin.

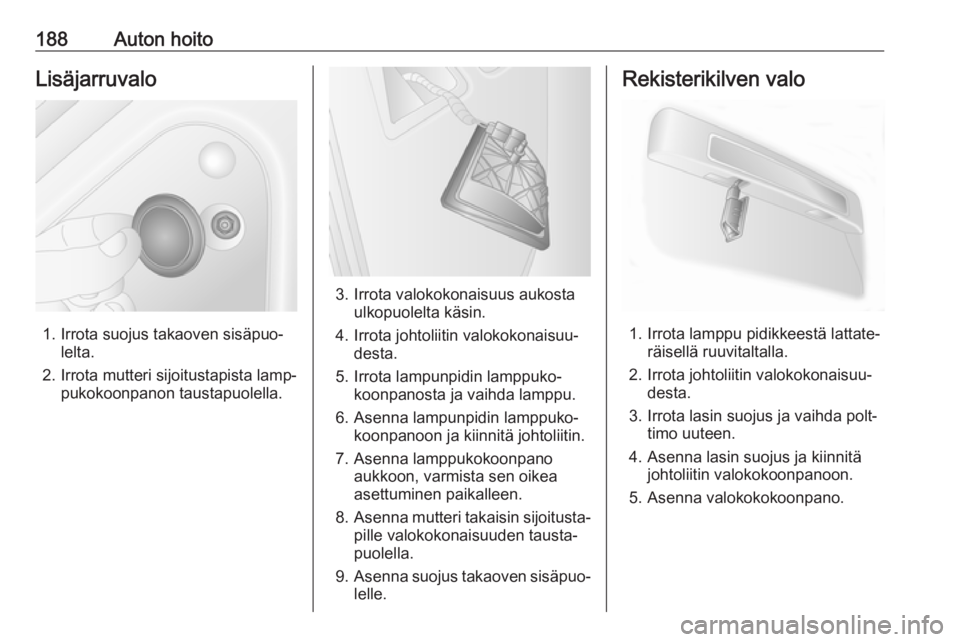

188Auton hoitoLisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano aukkoon, varmista sen oikea
asettuminen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.
Rekisterikilven valo
1. Irrota lamppu pidikkeestä lattate‐ räisellä ruuvitaltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.

Auton hoito189Miehistöohjaamo, alustaohjaamo
1. Irrota kaksi ruuvia valon lasinsuojuksesta.
2. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
3. Asenna valon lasin suojus ja kiin‐ nitä kaksi ruuvia.
Sisävalot
Etumainen sisävalo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vaihda lamppu.
3. Asenna valokokokoonpano.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.

190Auton hoitoEtuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
3. Vaihda polttimo ja aseta polttimon
pidin paikalleen.
4. Asenna valokokokoonpano.
Takasisävalot Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on
lisäsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐ man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
