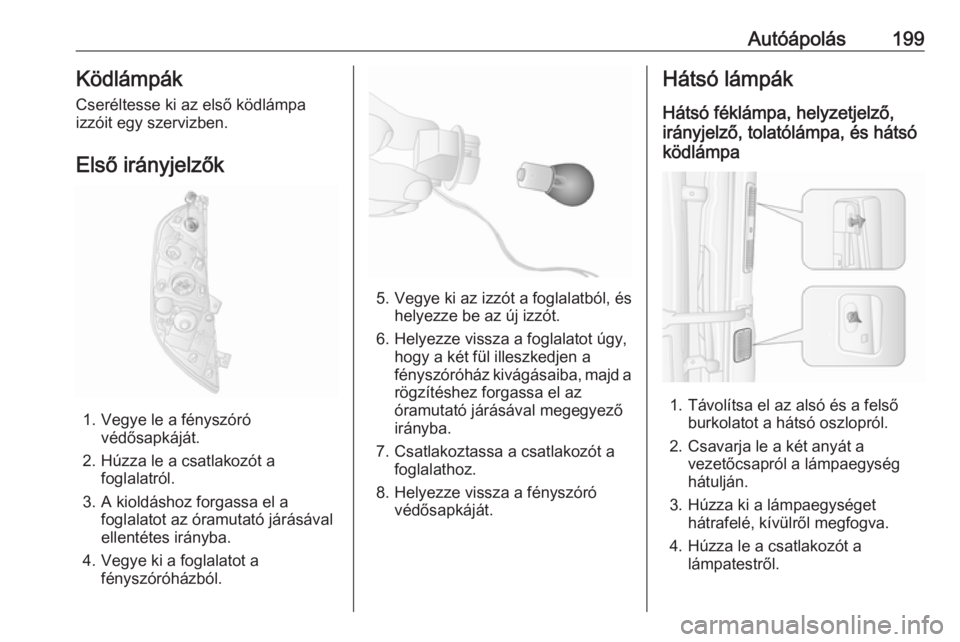

Autóápolás199KödlámpákCseréltesse ki az első ködlámpaizzóit egy szervizben.
Első irányjelzők
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót a foglalatról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Csatlakoztassa a csatlakozót a foglalathoz.
8. Helyezze vissza a fényszóró védősapkáját.
Hátsó lámpák
Hátsó féklámpa, helyzetjelző,
irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.

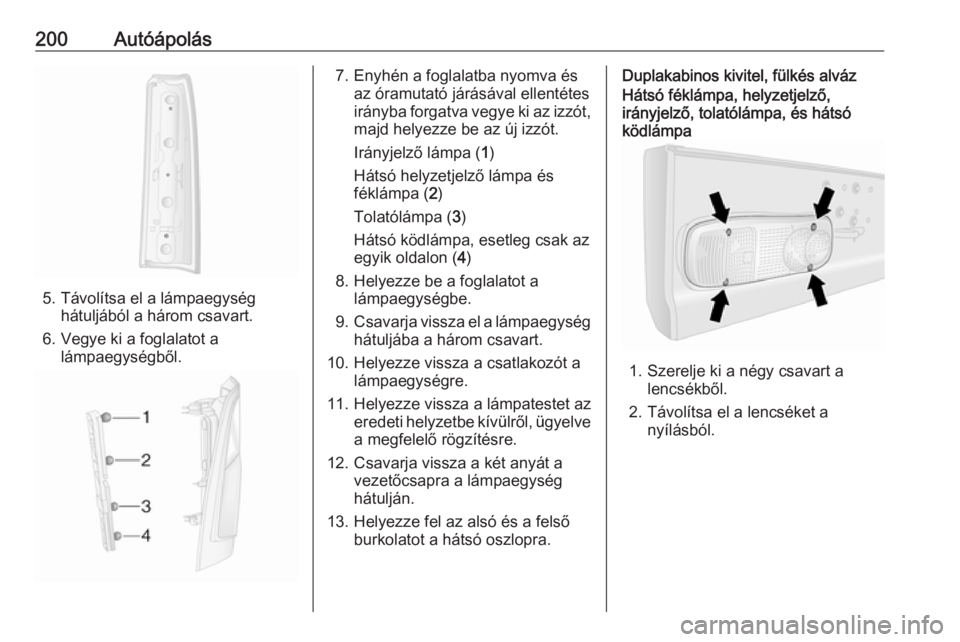

200Autóápolás
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.
7. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Duplakabinos kivitel, fülkés alvázHátsó féklámpa, helyzetjelző,
irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Szerelje ki a négy csavart a lencsékből.
2. Távolítsa el a lencséket a nyílásból.

Autóápolás201

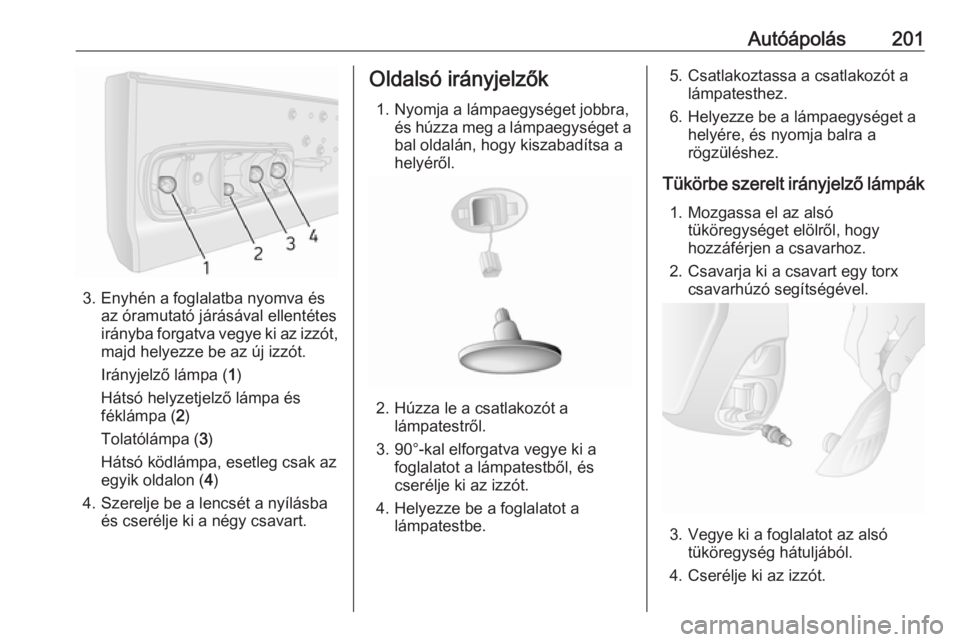

3. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
4. Szerelje be a lencsét a nyílásba és cserélje ki a négy csavart.
Oldalsó irányjelzők
1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa a
helyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Csatlakoztassa a csatlakozót alámpatesthez.
6. Helyezze be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző lámpák 1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsó
tüköregység hátuljából.
4. Cserélje ki az izzót.

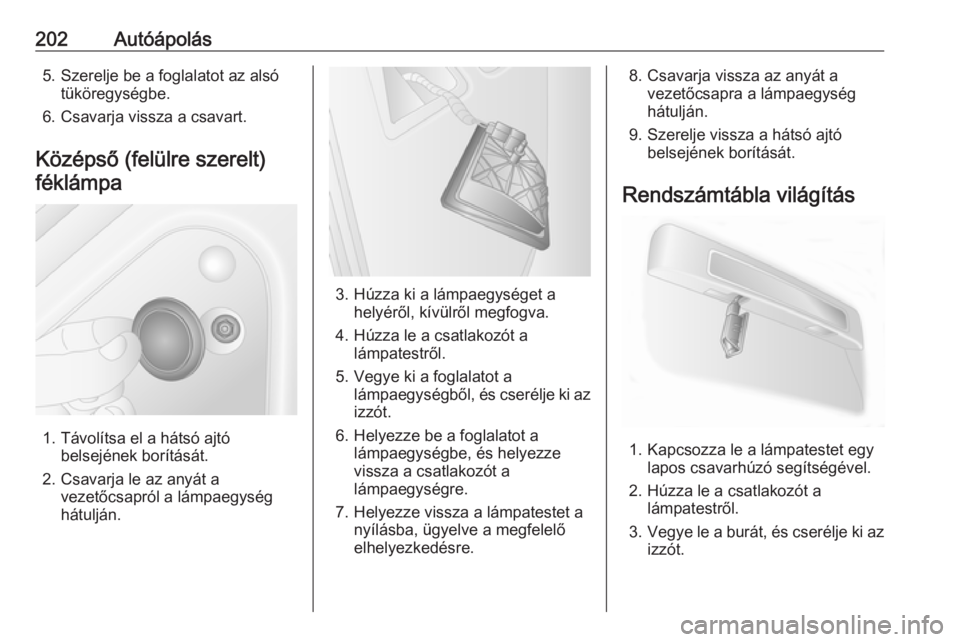

202Autóápolás5. Szerelje be a foglalatot az alsótüköregységbe.
6. Csavarja vissza a csavart.
Középső (felülre szerelt) féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet a helyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.
8. Csavarja vissza az anyát a vezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla világítás
1. Kapcsozza le a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.

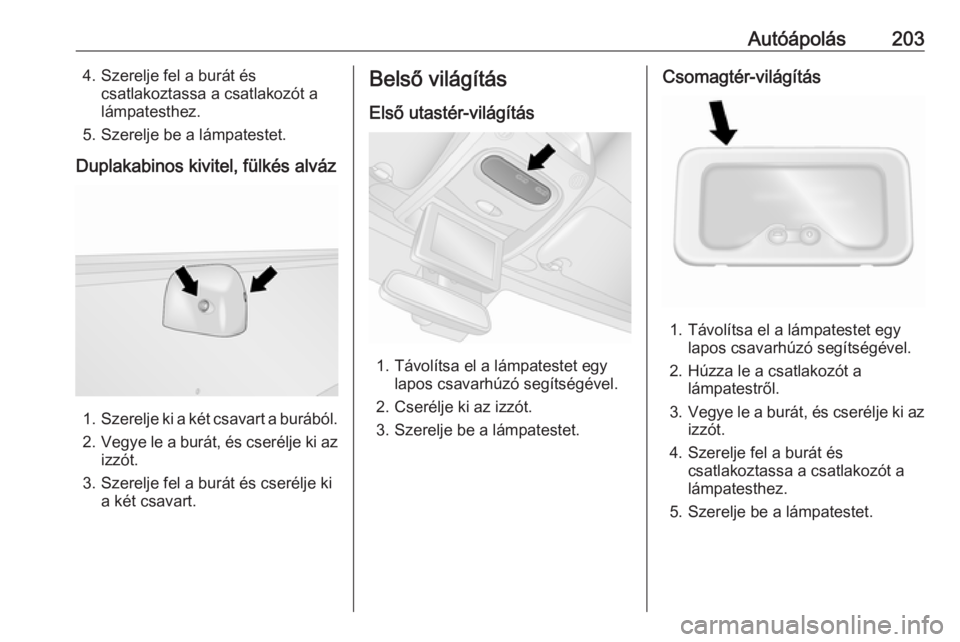

Autóápolás2034. Szerelje fel a burát éscsatlakoztassa a csatlakozót a
lámpatesthez.
5. Szerelje be a lámpatestet.
Duplakabinos kivitel, fülkés alváz
1. Szerelje ki a két csavart a burából.
2. Vegye le a burát, és cserélje ki az
izzót.
3. Szerelje fel a burát és cserélje ki a két csavart.
Belső világítás
Első utastér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje be a lámpatestet.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Szerelje fel a burát és csatlakoztassa a csatlakozót a
lámpatesthez.
5. Szerelje be a lámpatestet.

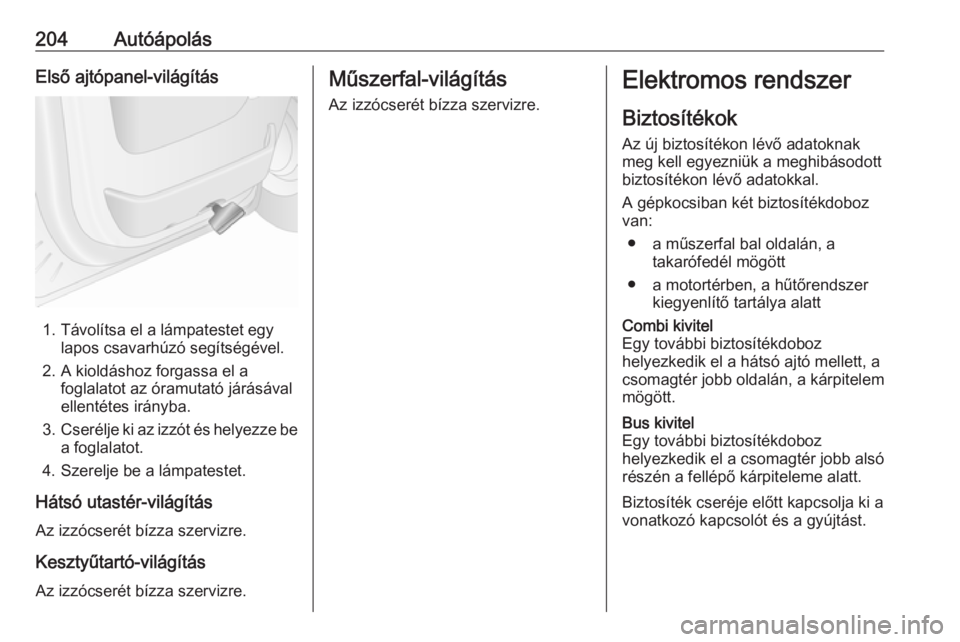

204AutóápolásElső ajtópanel-világítás
1. Távolítsa el a lámpatestet egylapos csavarhúzó segítségével.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
3. Cserélje ki az izzót és helyezze be
a foglalatot.
4. Szerelje be a lámpatestet.
Hátsó utastér-világítás Az izzócserét bízza szervizre.
Kesztyűtartó-világítás Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a műszerfal bal oldalán, a takarófedél mögött
● a motortérben, a hűtőrendszer kiegyenlítő tartálya alattCombi kivitel
Egy további biztosítékdoboz
helyezkedik el a hátsó ajtó mellett, a
csomagtér jobb oldalán, a kárpitelem
mögött.Bus kivitel
Egy további biztosítékdoboz
helyezkedik el a csomagtér jobb alsó
részén a fellépő kárpiteleme alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.

Autóápolás205

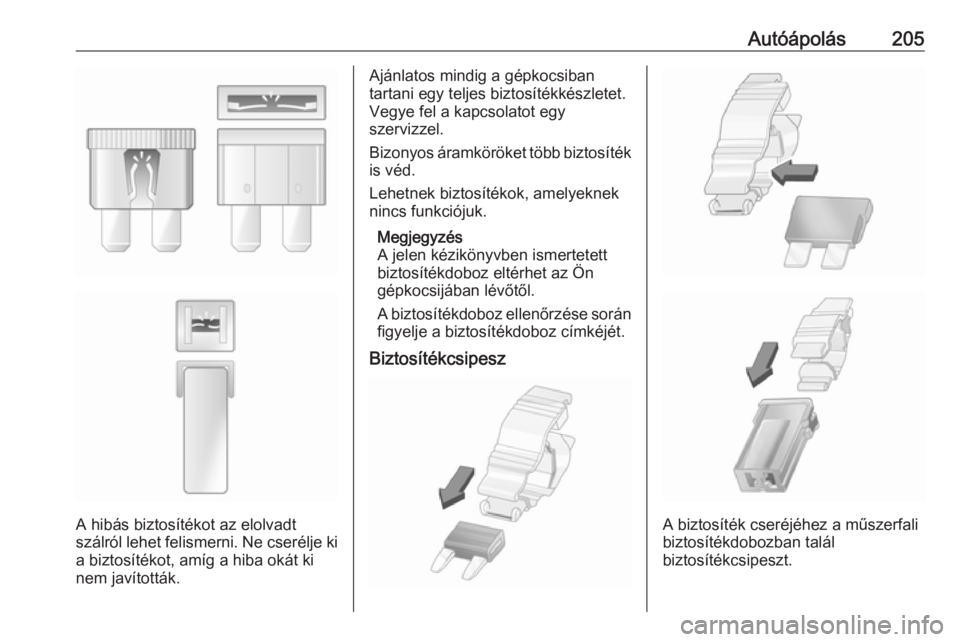

A hibás biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet.
Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során figyelje a biztosítékdoboz címkéjét.
Biztosítékcsipesz
A biztosíték cseréjéhez a műszerfali
biztosítékdobozban talál
biztosítékcsipeszt.

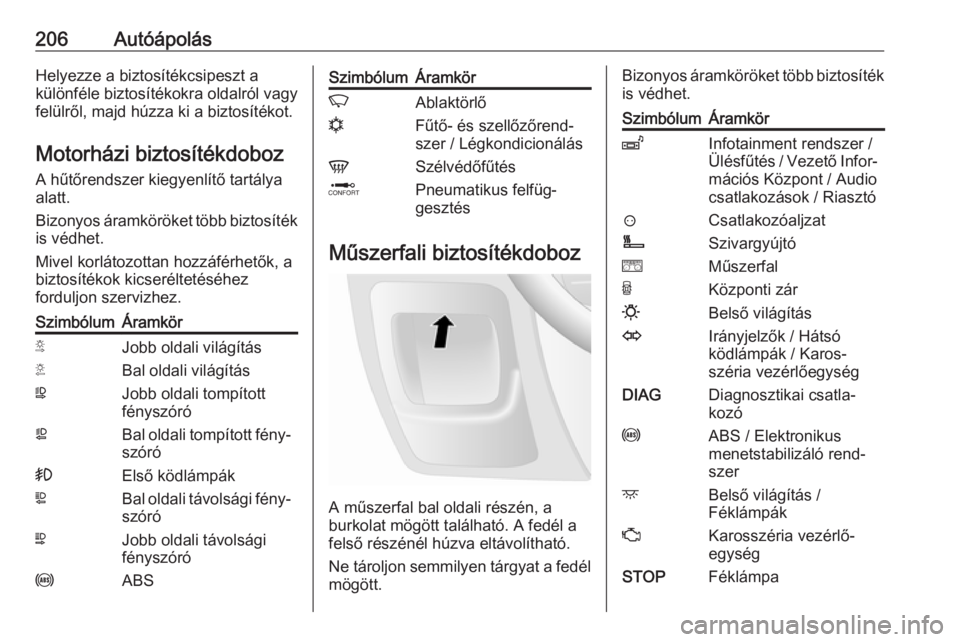

206AutóápolásHelyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A hűtőrendszer kiegyenlítő tartálya
alatt.
Bizonyos áramköröket több biztosíték
is védhet.
Mivel korlátozottan hozzáférhetők, a
biztosítékok kicseréltetéséhez
forduljon szervizhez.SzimbólumÁramkörSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóróaBal oldali tompított fény‐
szóró>Első ködlámpákLBal oldali távolsági fény‐
szóróNJobb oldali távolsági
fényszóróuABSSzimbólumÁramkörKAblaktörlőnFűtő- és szellőzőrend‐
szer / LégkondicionálásVSzélvédőfűtésQPneumatikus felfüg‐
gesztés
Műszerfali biztosítékdoboz
A műszerfal bal oldali részén, a
burkolat mögött található. A fedél a
felső részénél húzva eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.SzimbólumÁramkörZInfotainment rendszer /
Ülésfűtés / Vezető Infor‐ mációs Központ / Audio
csatlakozások / Riasztó?CsatlakozóaljzatÌSzivargyújtóeMűszerfalUKözponti zár0Belső világításOIrányjelzők / Hátsó
ködlámpák / Karos‐
széria vezérlőegységDIAGDiagnosztikai csatla‐
kozóuABS / Elektronikus
menetstabilizáló rend‐
szerdBelső világítás /
FéklámpákZKarosszéria vezérlő‐
egységSTOPFéklámpa
