2018 OPEL MOKKA X Manual pentru sistemul Infotainment (in Romanian)

Depozitarea712. Răsuciţi maneta (1) înainte şi
menţineţi-o, apoi coborâţi
adaptorul ( 2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.
4. Ghidaţi chinga ataşată la adaptorsub manetă la rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Suplimentar, trebuie să se
ţină cont de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.
3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a treia biciclete. Consola
trebuie fixată între cadrele celei
de-a doua şi a treia biciclete.

72Depozitarea
6.Suplimentar, asiguraţi ambele roţi
ale celei de-a treia biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate
fi rabatat spre înapoi pentru a avea
acces la portbagaj.
● Fără adaptor ataşat:
Apăsaţi maneta ( 1) pentru a
decupla şi menţineţi.
Trageţi suportul ( 2) spre înapoi
pentru a rabata sistemul de
transport posterior.
● Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul ( 1) al
celei mai îndepărtate biciclete şi trageţi chinga ( 2) pentru a
decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi
spre înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.

Depozitarea739Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, asiguraţi-vă de cuplarea
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta bicicleta de pe sistemul de
transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta ( 1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul ( 2) din spate şi
demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Apăsaţi butonul ( 1) şi demontaţi
partea superioară a suportului ( 2).

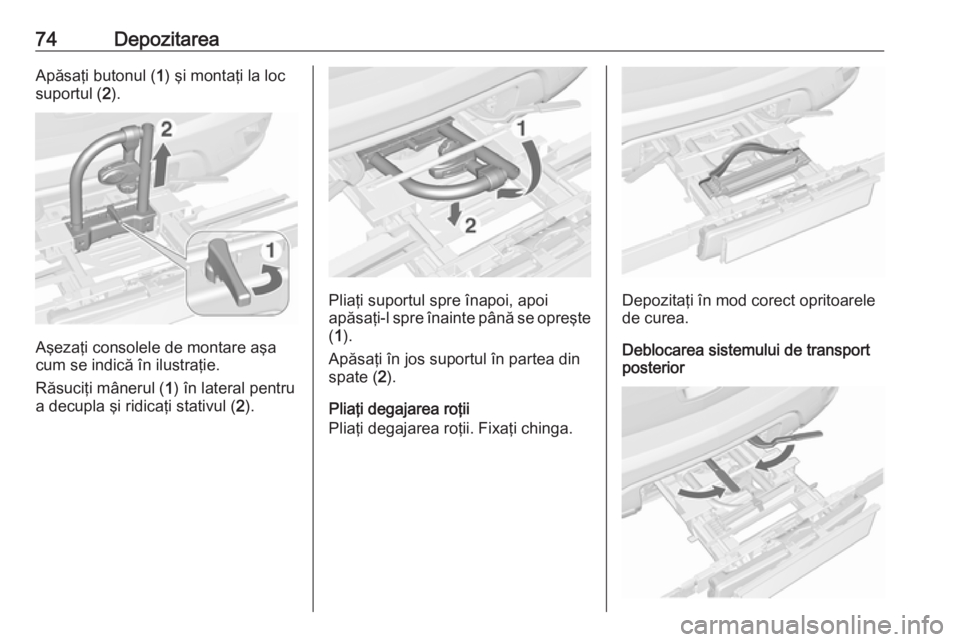

74DepozitareaApăsaţi butonul (1) şi montaţi la loc
suportul ( 2).
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) în lateral pentru
a decupla şi ridicaţi stativul ( 2).
Pliaţi suportul spre înapoi, apoi
apăsaţi-l spre înainte până se opreşte ( 1 ).
Apăsaţi în jos suportul în partea din
spate ( 2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior

Depozitarea75Răsuciţi ambele manete de prindere
spre interior până la capăt. Fixaţi
chinga.
Pliaţi lămpile de poziţie
Scoateţi ambele ştifturi. Trageţi
lămpile de poziţie din spate pentru a le scoate din opritor şi aşezaţi-le în
poziţia în care vor fi depozitate.
Apăsaţi lămpile de poziţie din spate în
opritor (1). Introduceţi ştifturile în
orificiile desemnate ale opritorului şi lămpilor de poziţie din spate (2).
Notă
Verificaţi ca lămpile de poziţie din
spate ale autovehiculului să
funcţioneze corect.
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Asiguraţi-vă că toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

76DepozitareaPortbagajulExtensia portbagajuluiAtenţie
Mai întâi rabataţi perna scaunului
spate înainte de a plia spătarul
scaunului spate.
Neglijenţa poate duce la
deteriorarea scaunului spate.
1. Împingeţi în jos tetierele apăsând opritorul.
Notă
Pentru a asigura spaţiul suficient completării acestei operaţii,
deplasaţi scaunul din faţă spre
înainte şi deplasaţi spătarul
scaunului faţă în poziţie verticală.
2. Trageţi bucla de sub perna scaunului şi rabataţi perna
scaunului.
3. Trageţi maneta de deblocare de pe partea superioară a spătarului
spate.
4. Rabataţi spre înainte şi în jos spătarul.

Depozitarea775. Introduceţi centurile de siguranţăale locurilor laterale spate în
dispozitivele de ghidare.
Pentru a readuce spătarul scaunului
în poziţia originală, trageţi centura de
siguranţă din dispozitivele de ghidare
a centurii şi ridicaţi spătarul scaunului
în sus.
Împingeţi ferm spătarul scaunului în
poziţie.9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine cuplate în poziţie înainte de a porni la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Verificaţi dacă centurile de siguranţă
nu sunt prinse de mecanismul de pliere.
Centura de siguranţă a locului din
centru spate se poate bloca atunci
când ridicaţi spătarul. Dacă se
întâmplă acest lucru, lăsaţi centura să
se retracteze şi repetaţi operaţia.
Dacă centura de siguranţă este în
continuare blocată, rabataţi perna
scaunului şi reîncercaţi.
Pentru refixarea pernei banchetei,
amplasaţi partea posterioară a pernei în poziţia iniţială, astfel încât centura
de siguranţă să nu fie răsucită sau
prinsă sub perna banchetei, apoi
împingeţi ferm partea frontală a
banchetei până la fixarea acesteia.Atenţie
Când readuceţi spătarul spate în
poziţia verticală, aşezaţi centura
de siguranţă spate şi cataramele între spătarul spate şi pernă.
Asiguraţi-vă că centurile de
siguranţă şi cataramele nu vor fi
prinse sub perna banchetei şi
deteriorate.
Asiguraţi-vă că centurile de
siguranţă nu sunt răsucite sau
prinse în spătarul banchetei şi că
sunt aranjate în poziţie adecvată.
Copertina portbagajului
Nu puneţi obiecte pe copertină.
Demontarea Scoateţi din cârlig benzile de fixaredin hayon.
Ridicaţi capacul din spate şi
împingeţi-l în sus în partea din faţă.
Scoateţi capacul.

78DepozitareaMontareaFixaţi copertina în ghidajele laterale şi
rabataţi-o în jos.
Ataşaţi curele de reţinere de hayon.
Capac spaţiu depozitare din
podeaua portbagajului
Capacul spaţiului de depozitare
din podeaua portbagajului
Apucaţi mânerul şi ridicaţi capacul.
Montaţi capacul pe cârligul de pe
peretele lateral.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant
sub mocheta portbagajului. Fixaţi-l cu
chinga.
