2018 OPEL MOKKA X Manual de infoentretenimiento (in Spanish)

Portaobjetos63PortaobjetosCompartimentos portaobjetos.....63
Guantera ................................... 63
Portavasos ................................ 64
Portaobjetos delantero ..............64
Portaobjetos bajo el asiento ......65
Portaobjetos de la consola central ....................................... 65
Portabicicletas trasero ...............65
Compartimento de carga .............76
Cubierta del compartimento de carga ........................................ 77
Cubierta del portaobjetos del maletero ................................... 78
Argollas ..................................... 78
Triángulo de advertencia ...........79
Botiquín ..................................... 79
Sistema portaequipajes de te‐
cho ............................................... 79
Portaequipajes de techo ............79
Información sobre la carga ..........80Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
Para abrirla, tire de la manilla.
La guantera debería estar cerrada
mientras se conduce.

64PortaobjetosPortavasos
Los portavasos están situados en la
consola central y en la parte trasera
de la consola central.
Para utilizar el portavasos del asiento
trasero, tire de la correa del reposa‐
brazos del asiento trasero.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante. Tire de la
manilla para abrirlo.
En la consola central hay un compar‐ timento portaobjetos adicional.
Para abrirlo, presione el botón.
Las tapas de los compartimentos
portaobjetos deberían estar cerradas
mientras conduce.

Portaobjetos65Portaobjetos bajo el asiento
Levante el cajón de la parte delantera
y extráigalo. Para cerrarlo, empuje y
enclave el cajón.
Portaobjetos de la consola
central
Pulse el botón y deslice la tapa hacia
atrás.
Portabicicletas trasero
Portabicicletas trasero para tres
bicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
una bicicleta en un soporte extensible
integrado en el piso del vehículo. Se
pueden sujetar dos bicicletas más en un adaptador. No se pueden trans‐
portar otros objetos.
El portabicicletas trasero puede
soportar una carga máxima de 60 kg
con el adaptador montado y de
30 kg sin el adaptador. Esto permite

66Portaobjetosfijar una bicicleta eléctrica al portabi‐
cicletas trasero. La carga máxima por bicicleta del adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas trasero se guarda introduciéndolo en
el suelo del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas
durante el transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la separación con el
suelo puede disminuir.
Conduzca con cuidado siempre
que la calzada presente una fuerte inclinación o cuando pase por una rampa, un badén, etc.
Atención
Póngase en contacto con su
proveedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Las bicicletas pueden
sufrir daños.
Nota
Las luces traseras del vehículo se
desactivarán si se instalan las luces
traseras del portabicicletas trasero.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas
trasero al abrirlo, riesgo de lesio‐
nes.
Suba el tirador de desbloqueo. El portabicicletas trasero se desacoplay sale rápidamente del parachoques
trasero.

Portaobjetos67Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible intro‐
ducir el portabicicletas trasero sin
volver a accionar la palanca de
desbloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el
sistema está correctamente
enclavado. Si el portabicicletas
trasero no se puede enclavar
correctamente, no monte ningún
objeto sobre el sistema y vuelva a
plegarlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
La placa de matrícula debe colocarse
antes de usar por primera vez el
portabicicletas trasero.
Despliegue de las luces traseras
Para montar las luces traseras,
desmonte los dos pasadores ( 1).
Extraiga la luces traseras de la suje‐
ción hacia delante ( 2) y hacia abajo y
gírelas hacia el lateral.

68Portaobjetos
Presione las luces traseras en la suje‐
ción ( 1) y vuelva a montar los pasa‐
dores ( 2) completamente para conec‐
tar las luces.
Despliegue del alojamiento de las
ruedas
Quite la correa y despliegue el aloja‐
miento de las ruedas.
Bloquee el portabicicletas
Quite la correa y mueva las dos
palancas de fijación lateralmente
todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.

Portaobjetos69Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Pulse el botón ( 1) y desmonte la parte
izquierda del portabicicletas ( 2).
Pulse el botón ( 1) e inserte la parte
izquierda del portabicicletas en la
parte derecha ( 2).
Fijación de una bicicleta
1. Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.

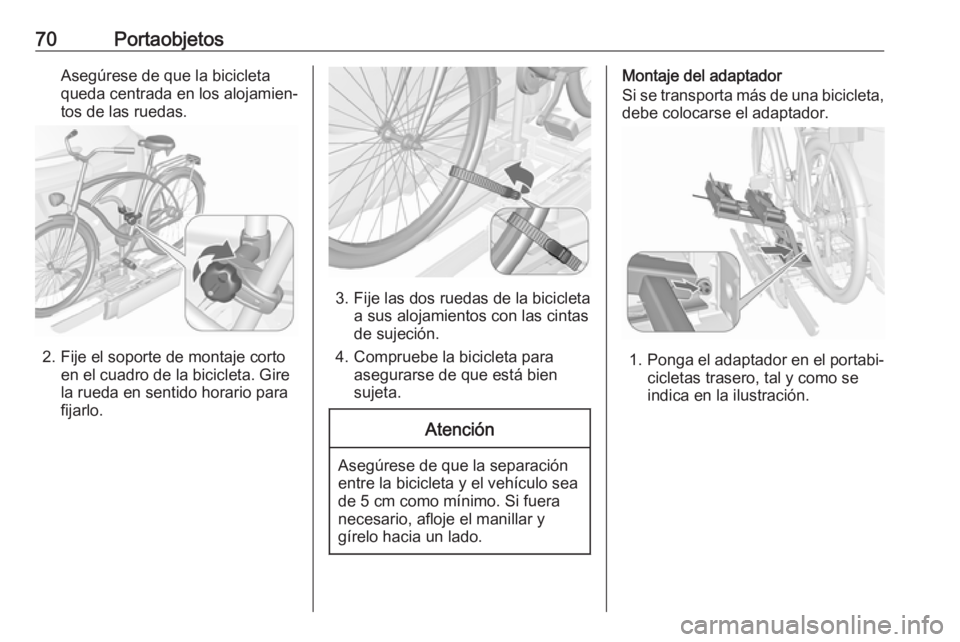

70PortaobjetosAsegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para asegurarse de que está bien
sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y
gírelo hacia un lado.
Montaje del adaptador
Si se transporta más de una bicicleta,
debe colocarse el adaptador.
1. Ponga el adaptador en el portabi‐
cicletas trasero, tal y como se
indica en la ilustración.
