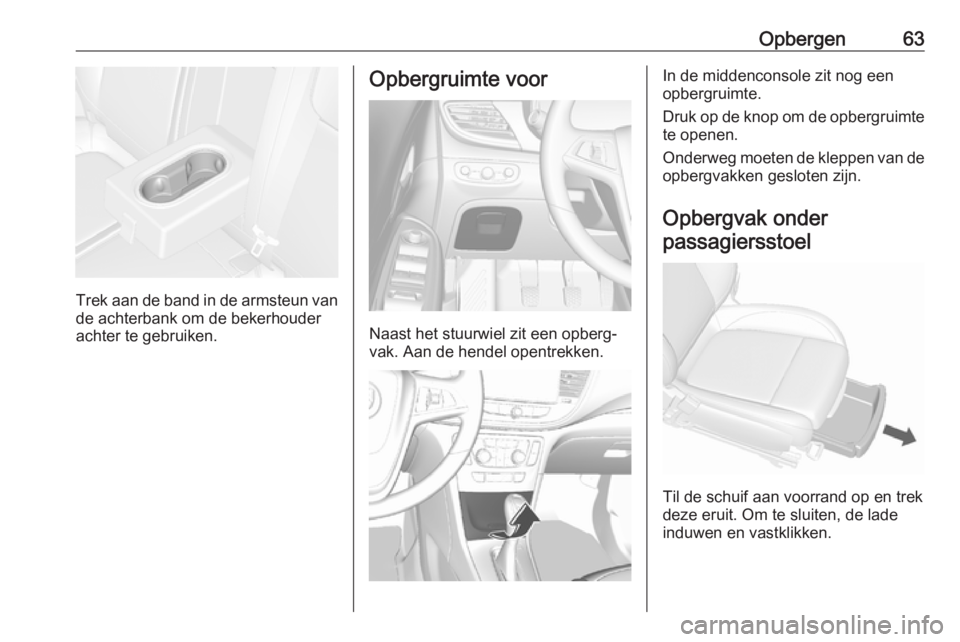

Opbergen63
Trek aan de band in de armsteun vande achterbank om de bekerhouder
achter te gebruiken.
Opbergruimte voor
Naast het stuurwiel zit een opberg‐
vak. Aan de hendel opentrekken.
In de middenconsole zit nog een
opbergruimte.
Druk op de knop om de opbergruimte
te openen.
Onderweg moeten de kleppen van de
opbergvakken gesloten zijn.
Opbergvak onderpassagiersstoel
Til de schuif aan voorrand op en trek
deze eruit. Om te sluiten, de lade
induwen en vastklikken.

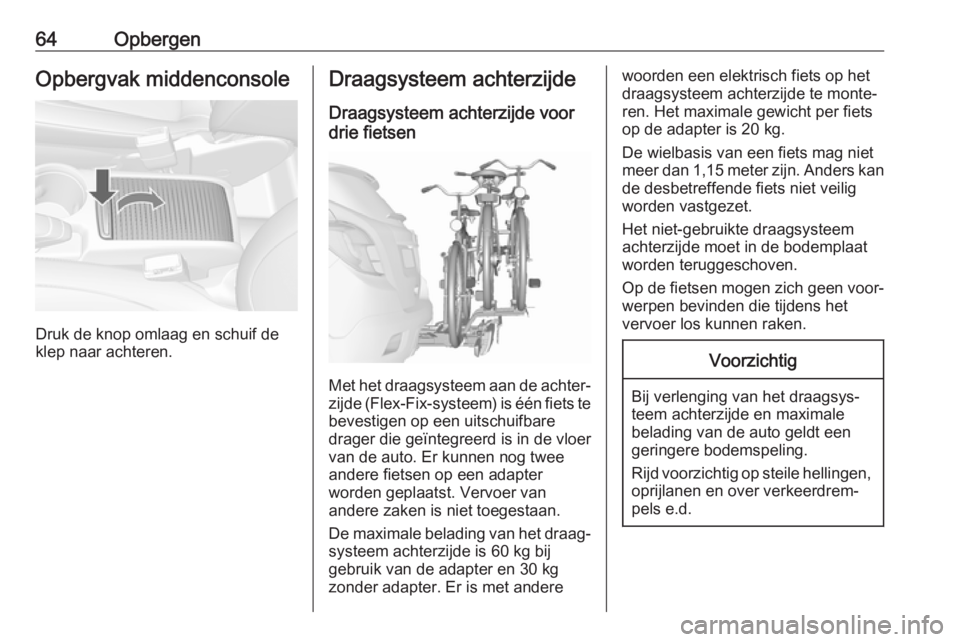

64OpbergenOpbergvak middenconsole
Druk de knop omlaag en schuif de
klep naar achteren.
Draagsysteem achterzijde
Draagsysteem achterzijde voor
drie fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) is één fiets te bevestigen op een uitschuifbare
drager die geïntegreerd is in de vloer
van de auto. Er kunnen nog twee
andere fietsen op een adapter
worden geplaatst. Vervoer van
andere zaken is niet toegestaan.
De maximale belading van het draag‐ systeem achterzijde is 60 kg bij
gebruik van de adapter en 30 kg zonder adapter. Er is met andere
woorden een elektrisch fiets op het
draagsysteem achterzijde te monte‐
ren. Het maximale gewicht per fiets op de adapter is 20 kg.
De wielbasis van een fiets mag niet meer dan 1,15 meter zijn. Anders kan
de desbetreffende fiets niet veilig
worden vastgezet.
Het niet-gebruikte draagsysteem achterzijde moet in de bodemplaat
worden teruggeschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het
vervoer los kunnen raken.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale
belading van de auto geldt een
geringere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.

Opbergen65Voorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen
kunnen beschadigd raken.
Let op
De achterlichten van de auto worden
gedeactiveerd als de achterlichten
van het draagsysteem achterzijde worden aangesloten.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel
omhoog. Het draagsysteem achter‐
zijde wordt geactiveerd en schuift vlot
uit de achterbumper.
Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Controleren of het draagsysteem niet naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.

66OpbergenKentekenplaathouder uitklappen
Til de kentekenplaathouder op en
klap deze naar achteren toe.
Bevestig de kentekenplaat voordat u
het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Achterlichten uitklappen
Verwijder beide pennen ( 1) om de
achterlichten te monteren. Trek de
achterlichten naar voren toe ( 2) uit de
houder en omlaag en klap ze opzij.
Duw de achterlichten in de houder
( 1 ) en duw de pennen ( 2) helemaal
naar binnen om de lichten te monte‐
ren.

Opbergen67Wielhouder uitklappen
Verwijder de spanband en klap de
wielhouder uit.
Draagsysteem achterzijde
vergrendelen
Verwijder de spanband en draai
beide spanhendels zover mogelijk
opzij.
Anders kan een veilige werking niet
worden gegarandeerd.
Fietsendrager ineenzetten
Til de drager aan de achterzijde ( 1) op
en trek hem naar achteren.
Klap de drager ( 2) omhoog.

68OpbergenDuw de drager omlaag (1) en draai de
draaihandgreep ( 2) naar achteren,
zodat deze ingrijpt.
Druk knop ( 1) in en neem het linker
gedeelte van de drager ( 2) eraf.
Druk knop 1 in en steek het linker
gedeelte van de drager in het rechter gedeelte ( 2).
Een fiets bevestigen
1. Draai de pedalen in positie, zoals
afgebeeld, en plaats de fiets in de
wielhouder.
Erop letten dat de fiets in het
midden van de wielhouders staat.
2. De korte bevestigingsbeugel aan het fietsframe bevestigen. De
knop rechtsom vastdraaien.

Opbergen693. Beide fietswielen met de span‐banden aan de wielhouders vast‐maken.
4. Controleer of de fiets goed vast staat.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Adapter bevestigen
Breng voor het vervoeren van meer dan één fiets de adapter aan.
1. Plaats de adapter, zoals in illu‐ stratie, op het draagsysteem
achterzijde.
2. Draai de hendel ( 1) naar voren en
houd deze vast. Haal vervolgens
de adapter ( 2) aan de achterzijde
omlaag.
3. Hendel losmaken en controleren of de adapter goed vastzit.
4. Haal de band aan de adapter bij het terugklappen van het draag‐
systeem achterzijde onder de
hendel door. Spanband vastzet‐
ten.
Meer fietsen bevestigen
Het bevestigen van de resterende
fietsen verloopt op dezelfde manier
als dat van de eerste fiets. Houd
echter rekening met de volgende
aanvullende stappen:
1. Alvorens de fiets te plaatsen altijd
eventuele de wielhouders voor de volgende fiets uitklappen.

70Opbergen2. Pedalen altijd in de juiste standdraaien alvorens de fiets te plaat‐
sen.
3. Fietsen om en om op het draag‐ systeem achterzijde plaatsen.
4. Fietsen uitlijnen ten opzichte van de eerder geplaatste fiets. De
wielnaven van de fietsen mogen
elkaar niet raken.
5. Fietsen plaatsen met bevestigin‐ gen en spanbanden zoals
beschreven voor de eerste fiets.
Bevestigingen evenwijdig aan
elkaar bevestigen.
Lange bevestigingsbeugel gebruiken om de tweede fiets aan
de houder te bevestigen.
Korte, extra bevestigingsbeugel
gebruiken om de derde fiets te
bevestigen. De beugel dient te
worden aangebracht tussen de
frames van de tweede en de
derde fiets.
6. Maak ook beide fietswielen van de derde fiets met de spanbanden
aan de wielhouders vast.
Het wordt geadviseerd een waar‐
schuwingsteken op de achterste fiets
aan te brengen om de zichtbaarheid
te verhogen.
Draagsysteem achterzijde naar
achteren klappen
Het draagsysteem achterzijde kan
naar achteren worden geklapt om
toegang te krijgen tot de bagage‐
ruimte.
