Грижи за автомобила215Смяна на
електрически крушки
Смяна на крушка Изключете запалването и
изключете съответния
превключвател или затворете
вратите.
Хващайте новите крушки само за
цокъла. Не докосвайте стъклото на
крушките с голи ръце.
За смяна използвайте само същия
вид крушка.
Сменяйте крушките на предните
светлини откъм двигателното
отделение.
Съобщение
След каране при силен дъжд или
след измиване на автомобила,
стъклата на някои от външните
светлини може да изглеждат
замъглени.
Причината за това е разликата между температурата във
вътрешността на фара и
външната температура.Това е подобно на образуването
на конденз върху вътрешната
страна на прозореца на
автомобила при силен дъжд и не
означава, че има проблем с
автомобила.
Ако водата попадне в
електрическата верига на
крушката, закарайте автомобила
за проверка в оторизиран сервиз.
Халогенни крушки9 Предупреждение
Халогенните крушки са пълни с
газ под налягане и могат да се
пръснат, ако изпуснете или
надраскате крушката. Вие или
други хора могат да бъдат
наранени. Прочетете и
следвайте инструкциите върху опаковката на крушката.
LED осветление
Този автомобил има няколко LED
светлини. За смяна на LED
светлините се обърнете към
сервиз.
Халогенни предни фарове
Модул на предни фарове от
базово ниво
Базовият модел автомобил има
халогенни дълги и къси предни
светлини , LED сигнали при завой и
смяна на платното, странични и
дневни светлини в модула на
предните фарове.
Показана е страна на пътника,
страната на водача е подобна.
От страна на водача демонтирайте гърловината за пълнене на
бутилката за измиване на предното
стъкло, преди да сменяте крушка.

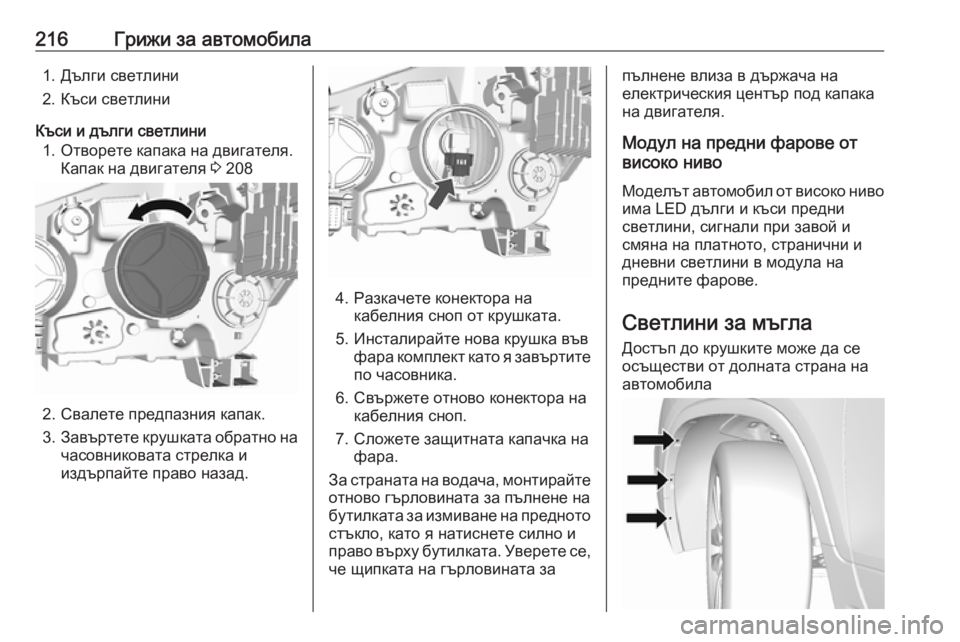

216Грижи за автомобила1. Дълги светлини
2. Къси светлини
Къси и дълги светлини 1. Отворете капака на двигателя. Капак на двигателя 3 208
2. Свалете предпазния капак.
3. Завъртете крушката обратно на
часовниковата стрелка и
издърпайте право назад.
4. Разкачете конектора на кабелния сноп от крушката.
5. Инсталирайте нова крушка във фара комплект като я завъртитепо часовника.
6. Свържете отново конектора на кабелния сноп.
7. Сложете защитната капачка на фара.
За страната на водача, монтирайте
отново гърловината за пълнене на
бутилката за измиване на предното стъкло, като я натиснете силно и
право върху бутилката. Уверете се,
че щипката на гърловината за
пълнене влиза в държача на
електрическия център под капака
на двигателя.
Модул на предни фарове от
високо ниво
Моделът автомобил от високо ниво
има LED дълги и къси предни
светлини, сигнали при завой и
смяна на платното, странични и
дневни светлини в модула на
предните фарове.
Светлини за мъгла Достъп до крушките може да се
осъществи от долната страна на
автомобила

Грижи за автомобила2171. Завъртете съответното колелонавътре, за да си осигурите по-
добър достъп и демонтирайте
трите винта тип "звезда" (torx)
от външната страна на
подкалника. Инструменти на
автомобила 3 225.
2. Издърпайте и задръжте обшивката, за да си осигурите
достъп до фасунгата на
крушката.
3. Издърпайте придържащия ръб
навън и извадете буксата от
цокъла на крушката.
4. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
рефлектора.
5. Демонтирайте и заменете контакта на крушката, както и
крушката и включете конектора.
6. Вкарайте фасунгата на крушката в рефлектора, като
завъртите по часовниковата
стрелка и фиксирайте.
7. Монтирайте отново облицовката и затегнете трите
винта тип "звезда" (torx).
Габаритни светлини
Автомобилът има халогенни
сигнали при завой и смяна на
платното, светлина за заден ход и
LED габаритни/стоп светлини в
модула на задните светлини.Лява страна
1. Демонтирайте двата капака при
съответната външна страна
като поставите отвертка.
Махнете двата капака и
развийте винтовете. Махнете
панела.

218Грижи за автомобила
2. Демонтирайте първо капакакато поставите отвертка във
вдлъбнатината. След това
демонтирайте капака от
предната и горната страна.
Свалете капака.
Дясна страна
1. Махнете вратичката на отделението за вещи и
комплекта за ремонт на гуми.
2. Свалете капака.
3. Сигнали при завой и смяна на платното (1)
Светлина за заден ход (2)

Грижи за автомобила2194. Извадете цокъла на крушката.Извадете и сменете крушката.
5. Сложете носача на крушките в комплекта задни светлини.
Вкарайте комплекта задни
светлини в каросерията и
затегнете. Затворете капаците
и ги застопорете.
6. Включете запалването, пробвайте и проверете всички
светлини.
Осветление на регистрационния номер
1. Извадете лампата с помощта на отверка.
2. Извадете корпуса на лампата надолу, без да дърпате кабела.
Завъртете цокъла на крушката
обратно на часовниковата
стрелка за да го освободите.
3. Извадете крушката и сложете нова.
4. Вкарайте фасунгата на крушката в тялото на лампата ия завъртете по посока на
часовниковата стрелка.
5. Вкарайте тялото на лампата и го застопорете с помощта на
отверка.Електрическа система
Предпазители Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В кутия над положителната клема
на акумулатора се намират някои
основни предпазители. При
необходимост ги сменяйте в
сервиз.
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.

220Грижи за автомобилаСъобщение
Не всички описания на кутиите за
предпазители в настоящото
ръководство се отнасят за вашия
автомобил.
Когато проверявате кутия с
предпазители, направете справка
с етикета на кутията.
Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена
в кутията с предпазители в
двигателното отделение.
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в двигателното отделение.
Освободете капака, повдигнете го нагоре и го свалете.
Мини предпазители

Грижи за автомобила221№Верига1Люк на покрива2Превключвател на външниогледала/Сензор за дъжд/
Електрически прозорец DRV3–4–5Управляващ модул на елек‐
трическа спирачка6Интелигентен сензор за акуму‐
латор7Ключалка на кормилна колона8Контролен блок на скорост‐
ната кутия9–10Камера за задно виждане/
Вътрешно огледало за задно
виждане/Ключ за предните
фарове/Предни фарове11Чистачка на задното стъкло12Отопляемо задно стъкло13Седалка, опора за кръста14Отопление на външните огле‐
дала№Верига15LPG модул/Управляващ модул на горивна система16Отопление на седалката17Контролен блок на скорост‐
ната кутия R/C/Водна помпа/
Спомагателно отопление18Контролен блок на двигателя
R/C19Горивна помпа20–21Охлаждащ вентилатор22–23Запалителна намотка/Инжек‐
тори24Помпа на измиваща система25Изпълнителен механизъм на
предни фарове26Контролни сензори на двига‐
теля27–28Запалване29Запалването 1/230Изпускателна система№Верига31Ляв фар – дълги светлини32Десен фар – дълги светлини33Контролен модул на двигателя34Клаксон35Климатична система36Преден фар за мъгла
J-образна кутия с предпазители
№Верига1Управляващ модул на елек‐
трическа спирачка2Предна чистачка3Електрозахранващ модул4Силова клема на кутия с пред‐
пазители в арматурното табло5–6Подгревател на гориво7Стартер8Охлаждащ вентилатор9Охлаждащ вентилатор10Контролен модул на двига‐
теля/Запалителна свещ11Стартер

222Грижи за автомобилаКутия с предпазители варматурното табло
Вътрешния блок с предпазители се
намира под арматурното табло, от
страната на водача. За достъп до
предпазителите, махнете
отделението за вещи. За да
махнете отделението за вещи,
отворете го и издърпайте.
Мини предпазители
№Верига1Контролен модул на каросе‐
рията2Контролен модул на каросе‐
рията3Контролен модул на каросе‐
рията4Контролен модул на каросе‐
рията5Контролен модул на каросе‐
рията6Контролен модул на каросе‐
рията7Контролен модул на каросе‐
рията8Контролен модул на каросе‐
рията9Контакт за запалване10Безопасен модул за диагнос‐
тика11Конектор за данни12Климатичен контрол13Врата на багажника14Централен шлюзов модул
