Mittarit ja käyttölaitteet63Graafinen infonäyttöPaina MENU avataksesi kyseisen
audiovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa
varten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi
kyseiseen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä päivämäärän asetuk‐
set.
7'' Värillinen infonäyttö Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.

64Mittarit ja käyttölaitteetAseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.
Virtapistokkeet
12 voltin pistorasia sijaitsee keskikon‐
solissa.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐ toke on poissa käytöstä. Lisäksi pisto‐
rasia poistetaan käytöstä, mikäli
auton akun jännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 109.
Savukkeensytytin Savukkeensytytin voi sijaita keski‐
konsolissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

Mittarit ja käyttölaitteet65Varoitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun mootto‐
riin kytketään virta.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla suuntavilkkuvi‐
vussa SET/CLR muutaman sekunnin
ajan 3 76.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

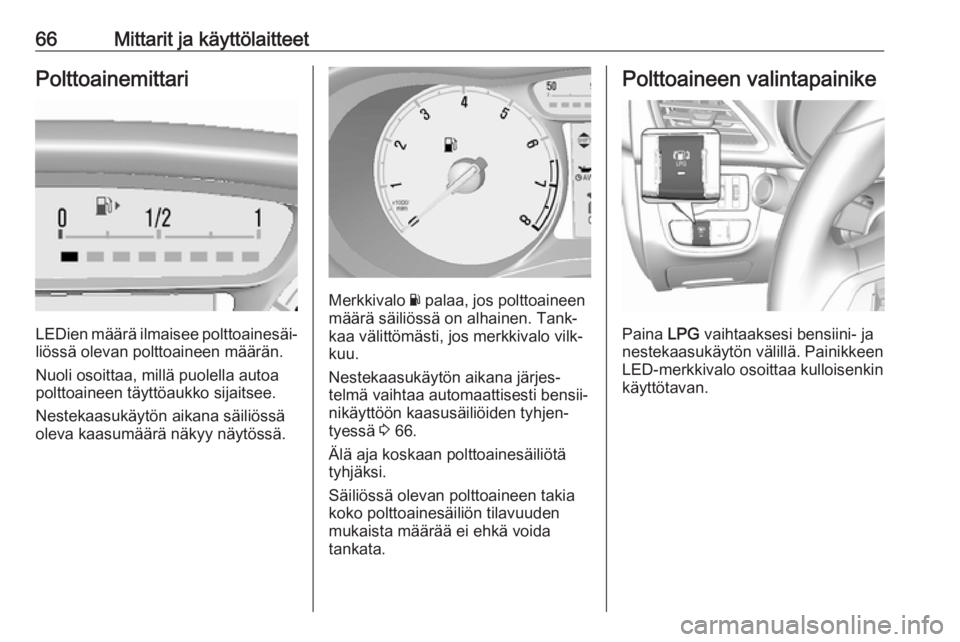

66Mittarit ja käyttölaitteetPolttoainemittari
LEDien määrä ilmaisee polttoainesäi‐
liössä olevan polttoaineen määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Nestekaasukäytön aikana säiliössä
oleva kaasumäärä näkyy näytössä.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 66.
Älä aja koskaan polttoainesäiliötä
tyhjäksi.
Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
Polttoaineen valintapainike
Paina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. Painikkeen
LED-merkkivalo osoittaa kulloisenkin
käyttötavan.

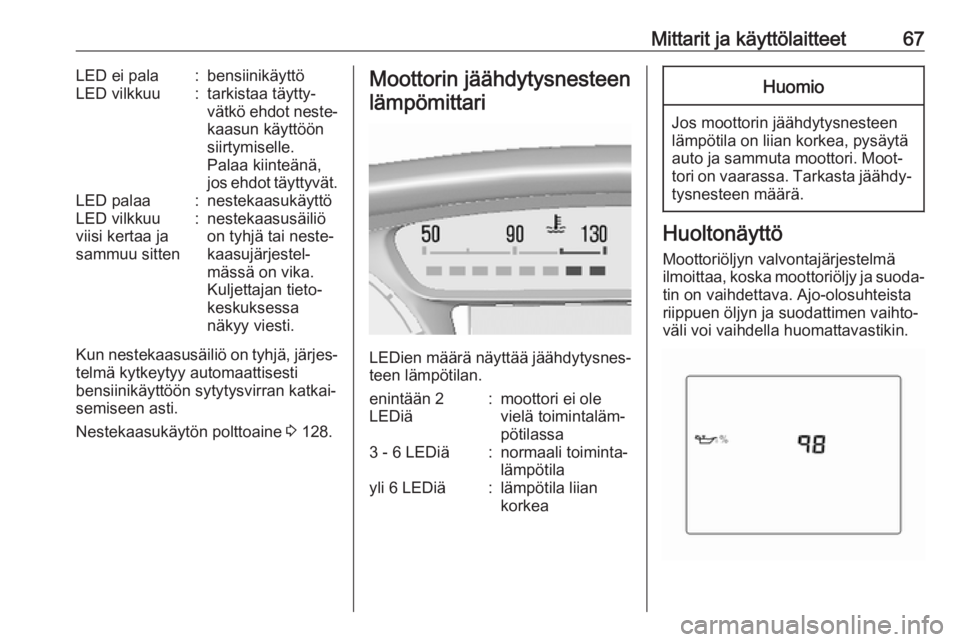

Mittarit ja käyttölaitteet67LED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐
kaasun käyttöön
siirtymiselle.
Palaa kiinteänä,
jos ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa
näkyy viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Nestekaasukäytön polttoaine 3 128.
Moottorin jäähdytysnesteen
lämpömittari
LEDien määrä näyttää jäähdytysnes‐
teen lämpötilan.
enintään 2
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa3 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian
korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, koska moottoriöljy ja suoda‐ tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.

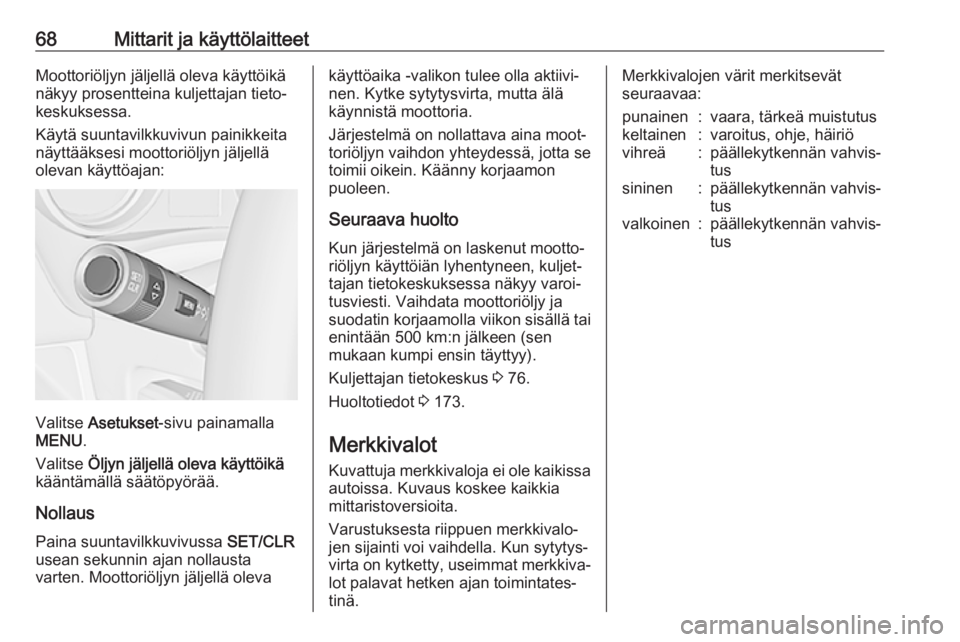

68Mittarit ja käyttölaitteetMoottoriöljyn jäljellä oleva käyttöikänäkyy prosentteina kuljettajan tieto‐
keskuksessa.
Käytä suuntavilkkuvivun painikkeita näyttääksesi moottoriöljyn jäljellä
olevan käyttöajan:
Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta
varten. Moottoriöljyn jäljellä oleva
käyttöaika -valikon tulee olla aktiivi‐
nen. Kytke sytytysvirta, mutta älä
käynnistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huolto Kun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen
mukaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 76.
Huoltotiedot 3 173.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita.
Varustuksesta riippuen merkkivalo‐
jen sijainti voi vaihdella. Kun sytytys‐
virta on kytketty, useimmat merkkiva‐ lot palavat hetken ajan toimintates‐
tinä.Merkkivalojen värit merkitsevät
seuraavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriövihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus

Mittarit ja käyttölaitteet69Mittariston merkkivalot

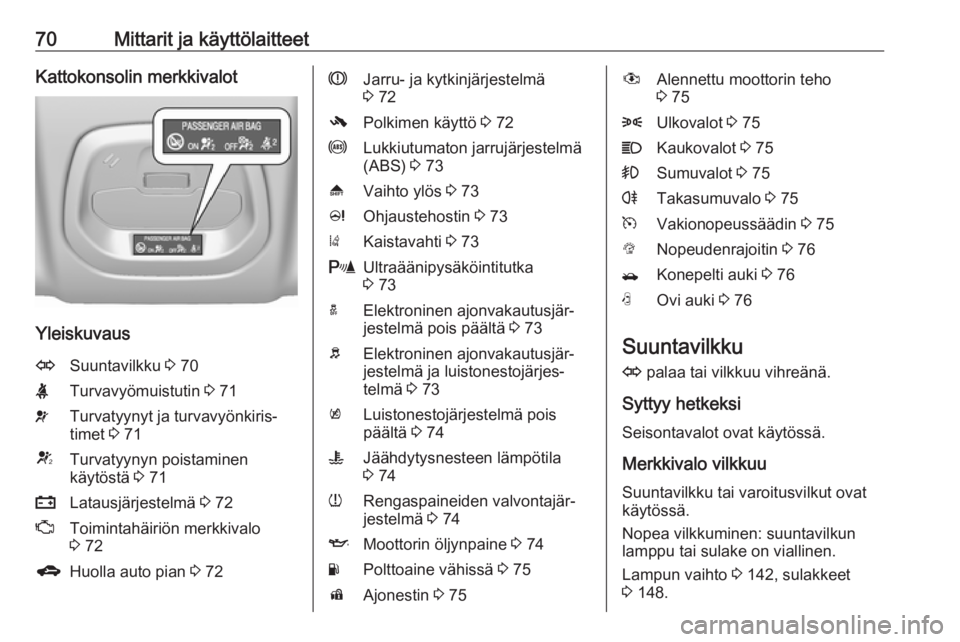

70Mittarit ja käyttölaitteetKattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 70XTurvavyömuistutin 3 71vTurvatyynyt ja turvavyönkiris‐
timet 3 71VTurvatyynyn poistaminen
käytöstä 3 71pLatausjärjestelmä 3 72ZToimintahäiriön merkkivalo
3 72gHuolla auto pian 3 72RJarru- ja kytkinjärjestelmä
3 72-Polkimen käyttö 3 72uLukkiutumaton jarrujärjestelmä
(ABS) 3 73[Vaihto ylös 3 73cOhjaustehostin 3 73)Kaistavahti 3 73rUltraäänipysäköintitutka
3 73aElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 73bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 73kLuistonestojärjestelmä pois
päältä 3 74WJäähdytysnesteen lämpötila
3 74wRengaspaineiden valvontajär‐
jestelmä 3 74IMoottorin öljynpaine 3 74YPolttoaine vähissä 3 75dAjonestin 3 75#Alennettu moottorin teho
3 758Ulkovalot 3 75CKaukovalot 3 75>Sumuvalot 3 75rTakasumuvalo 3 75mVakionopeussäädin 3 75LNopeudenrajoitin 3 76/Konepelti auki 3 76NOvi auki 3 76
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Lampun vaihto 3 142, sulakkeet
3 148.
