Auton hoito143Halogeeniajovalot
Lähi- ja kaukovalot
1. Kierrä ja vedä tuulilasin pesulait‐ teen nestesäiliön putki ulos auton
vasemmalla puolella.
2. Irrota sulakerasian kansi (vain auton vasen puoli).
3. Purista molemmat pidikkeetyhteen ja irrota liitin polttimosta.
4. Irrota suojus.
5. Paina jousipidintä ja päästä.

144Auton hoito
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
10. Varmista vesivuotojen ja voimak‐ kaan kondensaation estämiseksi,että suojakansi on kunnolla
paikallaan.
Sivuvalot/päiväajovalot 1. Irrota sulakerasian kansi (vain auton vasen puoli).2. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.
3. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Sumuvalot
1. Kallista pyörää ja irrota kaksi painomutteria pyörän lokasuojan
ulkopuolelta.

Auton hoito145
2. Irrota sähköliitin polttimon piti‐mestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se
suoraan ulos.
4. Laita uusi polttimo suorassa lamppuun ja kierrä sitä myötäpäi‐
vään.
5. Kiinnitä sähköliitäntä.
Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.
2. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
TakavalotTakavalot, suuntavilkun lamput, jarru‐
valot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää
paikalleen.

146Auton hoito
3. takavalon/jarruvalon lamppu 1
suuntavilkun lamppu 2
takavalo 3
peruutusvalo (matkustajan
puolella) / takasumuvalo (kuljetta‐ jan puolella) 4.4. Kierrä polttimon pidintä vastapäi‐
vään.
5. Irrota lampun pidin. Paina lamp‐pua hieman sisään kantaan,
kierrä vastapäivään, vedä ulos ja
vaihda uuteen.
6. Työnnä polttimon pidin takava‐ loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna taka‐
valokokonaisuus koriin ja kiristä
ruuvit. Sulje ja lukitse suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:

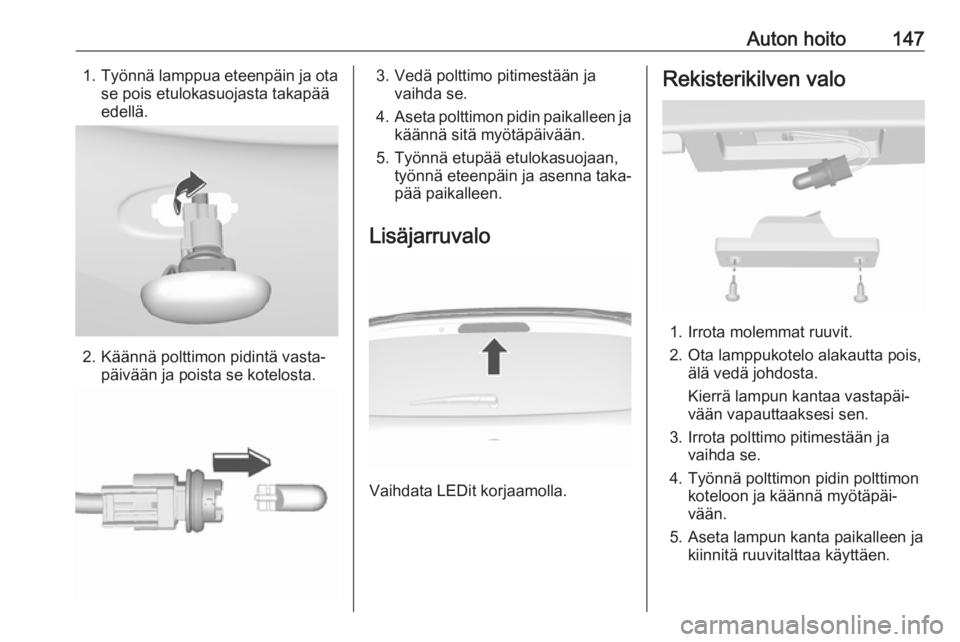

Auton hoito1471.Työnnä lamppua eteenpäin ja ota
se pois etulokasuojasta takapää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.

148Auton hoitoSisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruuvitaltta valokytkimen vastak‐
kaiselta puolelta. (Varo naarmut‐
tamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.
Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.

Auton hoito149Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa
kuvissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia

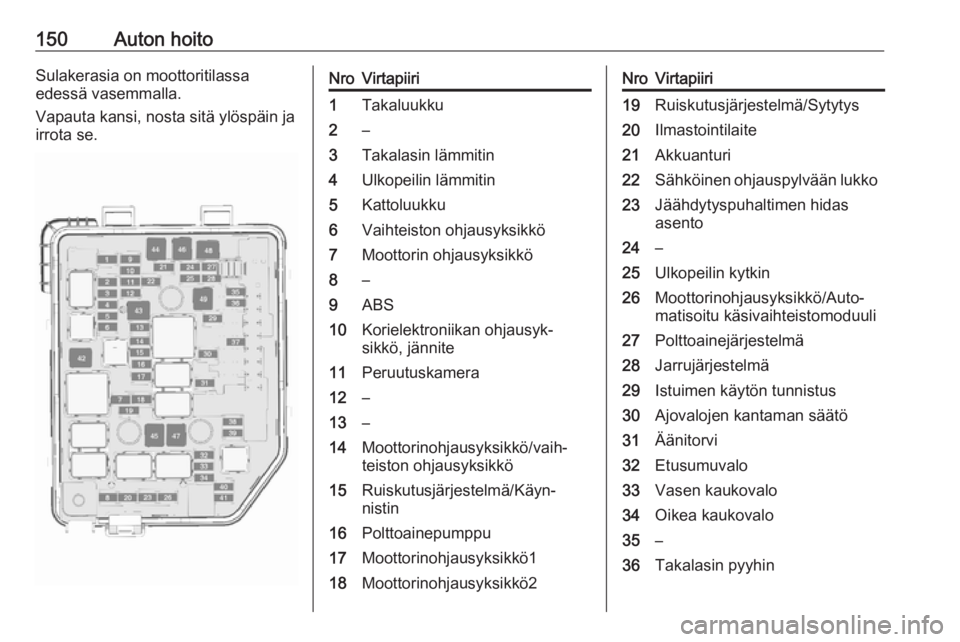

150Auton hoitoSulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.NroVirtapiiri1Takaluukku2–3Takalasin lämmitin4Ulkopeilin lämmitin5Kattoluukku6Vaihteiston ohjausyksikkö7Moottorin ohjausyksikkö8–9ABS10Korielektroniikan ohjausyk‐
