2018 OPEL KARL Ohjekirja (in Finnish)

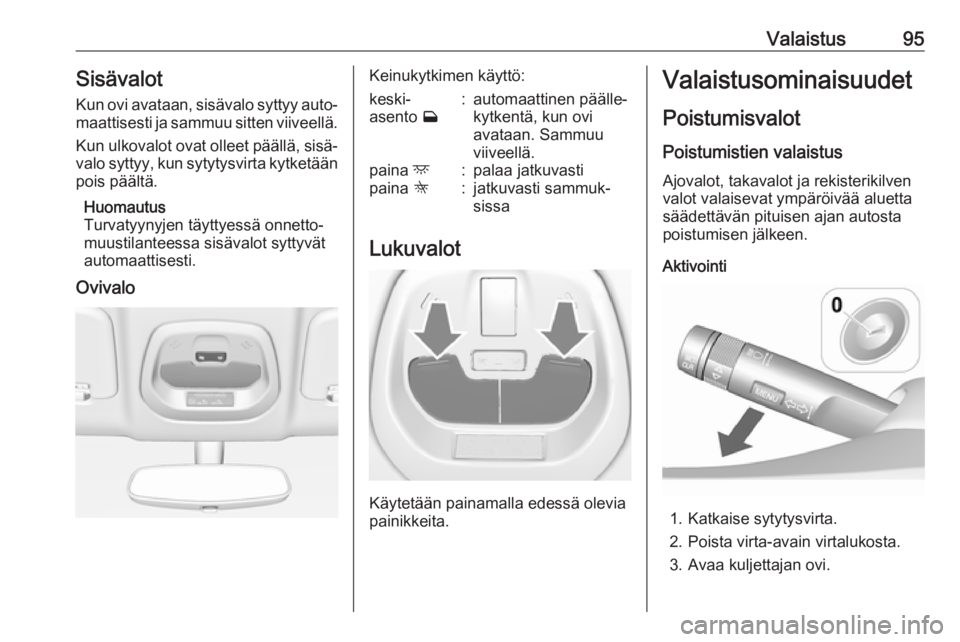

Valaistus95SisävalotKun ovi avataan, sisävalo syttyy auto‐
maattisesti ja sammuu sitten viiveellä.
Kun ulkovalot ovat olleet päällä, sisä‐
valo syttyy, kun sytytysvirta kytketään pois päältä.
Huomautus
Turvatyynyjen täyttyessä onnetto‐ muustilanteessa sisävalot syttyvät
automaattisesti.
OvivaloKeinukytkimen käyttö:keski‐
asento w:automaattinen päälle‐
kytkentä, kun ovi
avataan. Sammuu
viiveellä.paina d:palaa jatkuvastipaina K:jatkuvasti sammuk‐
sissa
Lukuvalot
Käytetään painamalla edessä olevia
painikkeita.
Valaistusominaisuudet
PoistumisvalotPoistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
Aktivointi
1. Katkaise sytytysvirta.
2. Poista virta-avain virtalukosta.
3. Avaa kuljettajan ovi.

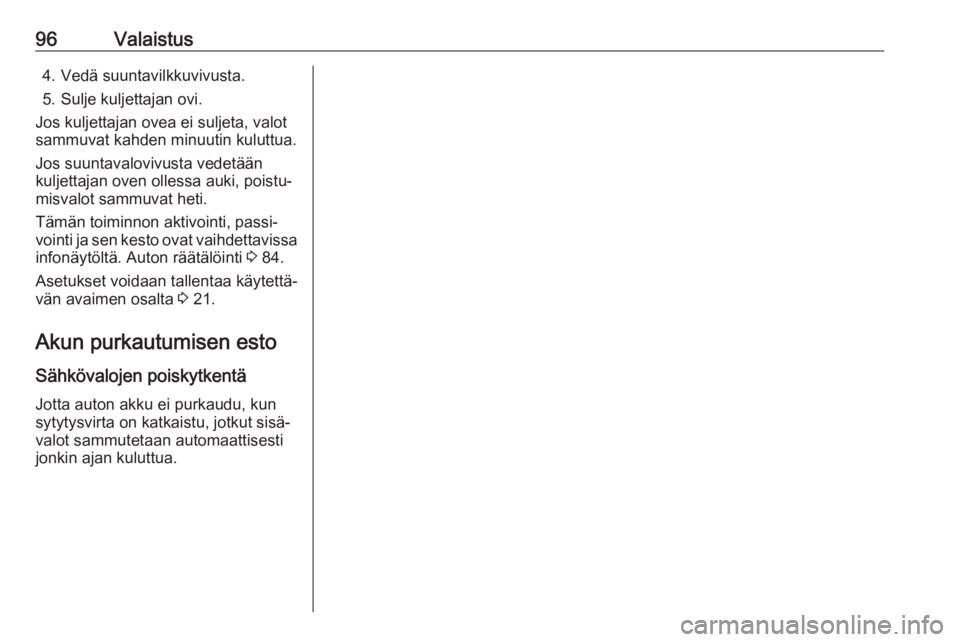

96Valaistus4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään
kuljettajan oven ollessa auki, poistu‐
misvalot sammuvat heti.
Tämän toiminnon aktivointi, passi‐
vointi ja sen kesto ovat vaihdettavissa infonäytöltä. Auton räätälöinti 3 84.
Asetukset voidaan tallentaa käytettä‐ vän avaimen osalta 3 21.
Akun purkautumisen esto
Sähkövalojen poiskytkentä Jotta auton akku ei purkaudu, kun
sytytysvirta on katkaistu, jotkut sisä‐ valot sammutetaan automaattisesti
jonkin ajan kuluttua.

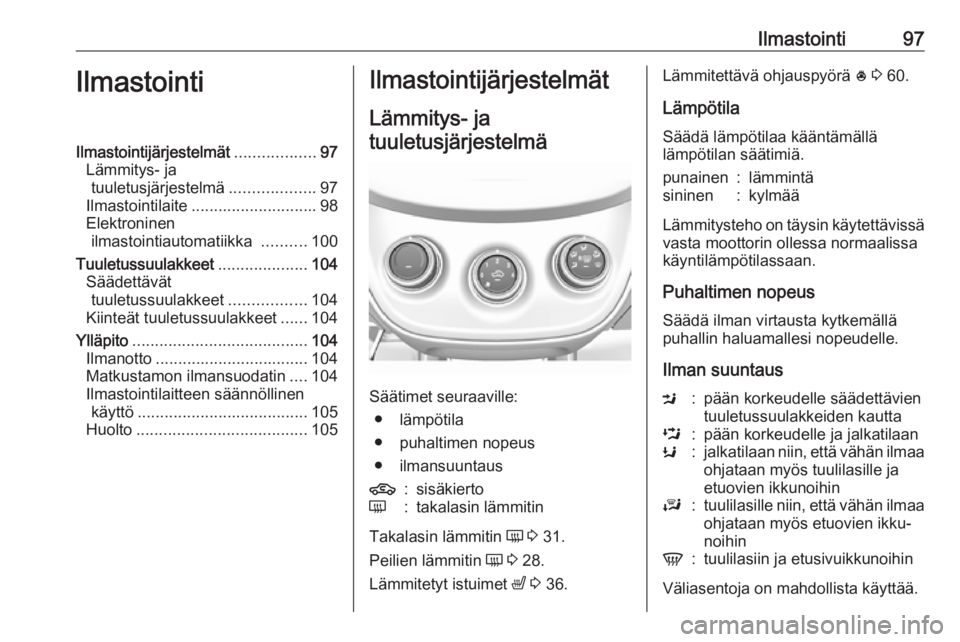

Ilmastointi97IlmastointiIlmastointijärjestelmät..................97
Lämmitys- ja tuuletusjärjestelmä ...................97
Ilmastointilaite ............................ 98
Elektroninen ilmastointiautomatiikka ..........100
Tuuletussuulakkeet ....................104
Säädettävät tuuletussuulakkeet .................104
Kiinteät tuuletussuulakkeet ......104
Ylläpito ....................................... 104
Ilmanotto .................................. 104
Matkustamon ilmansuodatin ....104
Ilmastointilaitteen säännöllinen käyttö ...................................... 105
Huolto ...................................... 105Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● puhaltimen nopeus
● ilmansuuntaus
4:sisäkiertoÜ:takalasin lämmitin
Takalasin lämmitin Ü 3 31.
Peilien lämmitin Ü 3 28.
Lämmitetyt istuimet ß 3 36.
Lämmitettävä ohjauspyörä * 3 60.
Lämpötila
Säädä lämpötilaa kääntämällä
lämpötilan säätimiä.punainen:lämmintäsininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Puhaltimen nopeusSäädä ilman virtausta kytkemällä
puhallin haluamallesi nopeudelle.
Ilman suuntaus
M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaL:pään korkeudelle ja jalkatilaanK:jalkatilaan niin, että vähän ilmaa
ohjataan myös tuulilasille ja
etuovien ikkunoihinJ:tuulilasille niin, että vähän ilmaa
ohjataan myös etuovien ikku‐
noihinV:tuulilasiin ja etusivuikkunoihin
Väliasentoja on mahdollista käyttää.

98IlmastointiIkkunoiden kuivaus ja sulatus● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle nopeudelle.
● Kytke takalasin lämmitin Ü
toimintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi samanaikaisesti aseta ilman‐
suuntauksen käyttösäädin asen‐
toon J.Ilmastointilaite
Säätimet seuraaville:
● lämpötila
● puhaltimen nopeus
● ilmansuuntaus
A/C:jäähdytys4:sisäkiertoÜ:takalasin lämmitin
Takalasin lämmitin Ü 3 31.
Peilien lämmitin Ü 3 28.
Lämmitetyt istuimet ß 3 36.
Lämmitettävä ohjauspyörä * 3 60.
Lämpötila
Säädä lämpötilaa kääntämällä
lämpötilan säätimiä.punainen:lämmintäsininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Puhaltimen nopeusSäädä ilman virtausta kytkemällä
puhallin haluamallesi nopeudelle.
Ilman suuntaus
M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaL:pään korkeudelle ja jalkatilaanK:jalkatilaan niin, että vähän ilmaa
ohjataan myös tuulilasille ja
etuovien ikkunoihinJ:tuulilasille niin, että vähän ilmaa
ohjataan myös etuovien ikku‐
noihinV:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)
Väliasentoja on mahdollista käyttää.

Ilmastointi99Jäähdytys A/CPaina A/C kytkeäksesi jäähdytyksen
päälle. Painikkeen LED syttyy ilmai‐ semaan käyttöönoton. Jäähdytys on
toiminnassa vain moottorin käydessä
ja ilmastointilaitteen puhaltimen
ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla A/C uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on
hieman jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä
kondenssivettä, joka vuotaa auton
alle.
Kun viilennystä tai kuivausta ei
tarvita, säästä polttoainetta poista‐
malla ilmastointi käytöstä.
Käytössä oleva jäähdytys saattaa
estää automaattisen sammutuksen.
Stop-start-järjestelmä 3 109.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.9Varoitus
Ajaminen sisäkiertotoiminto
käytössä pitkän aikaa voi alkaa
unettaa. Vaihda säännöllisin välia‐ join ulkoilmatoiminnolle saadak‐
sesi raitista ilmaa.
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä
autoon. Kun jäähdytystä ei
käytetä, ilman kosteus kasvaa ja
ikkunat voivat huurtua. Sisäilman
laatu heikkenee ajan myötä, mikä
voi aiheuttaa väsymystä matkus‐
tajille.
Lämpimissä ja hyvin kosteissa
olosuhteissa tuulilasi voi huuruuntua
ulkopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja poista V käytöstä.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan
nopeasti.
● Kytke jäähdytys A/C päälle.
● Kytke ilman sisäkiertojärjestelmä
4 päälle.
● Aseta lämpötila alimmilleen.
● Aseta puhallin suurimmalle nopeudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon M.
● Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja sulatus V
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle nopeudelle.
● Kytke takalasin lämmitin Ü
toimintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

100IlmastointiJos ilmansuuntaukseksi on asetettu
V , ilmastointilaite toimii ja ilman
sisäkierroksi asetetaan huurteen‐
poisto ilmaisimen tilasta riippumatta.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 109.Elektroninen
ilmastointiautomatiikka
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus
● puhaltimen nopeus
A/C:jäähdytysAUTO:automaattitoiminta4:käsivalintainen ilman sisä‐
kiertoV:kuivaus ja sulatusÜ:takalasin lämmitin
Takalasin lämmitin Ü 3 31.
Peilien lämmitin Ü 3 28.
Lämmitetyt istuimet ß 3 36.
Lämmitettävä ohjauspyörä * 3 60.
Ilmastoinnin asetukset näkyvät info‐
näytössä. Asetusmuutokset näkyvät
hetkellisinä ponnahdusikkunoina
näytössä olevan valikon päällä.
Elektroninen ilmastointiautomatiikka
on toimintavalmiina vain moottorin käydessä.
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Automaattitoiminta AUTO
Järjestelmä ohjaa automaattisesti
puhaltimen nopeutta, ilman suun‐
tausta, ilmastointia ja ilmankierrätystä auton lämmittämiseksi tai jäähdyttä‐
miseksi haluttuun lämpötilaan.
Kun AUTO -merkkivalo palaa, järjes‐
telmä toimii täysin automaattisesti.
Jos ilmansuuntausta, puhaltimen
nopeutta tai ilmastointiasetusta
muutetaan, AUTO-merkkivalo
sammuu.
Sisäilman kierrätyksen ottaminen
käyttöön kuumalla säällä pienentää
polttoaineen kulutusta ja jäähdyttää

Ilmastointi101auton nopeammin. Sisäilman kierrä‐
tyksen merkkivalo ei syty. Valitse
sisäilman kierrätys painamalla 4.
Kun haluat ottaa korvausilman ulkoa,
paina sitä uudelleen.
Poista järjestelmä käytöstä paina‐
malla virtapainiketta m.
Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Paina AUTO. Painikkeen LED
syttyy ilmaisemaan käyttöön‐
oton.
● Avaa kaikki tuuletussuulakkeet ilman jaon optimoimiseksi auto‐
maattisessa tilassa.
● Aseta ennalta valittu lämpötila. Suositeltu lämpötila on 22 °C.
Lämpötilan esivalinta
Aseta lämpötila haluttuun arvoon. Se
näytetään lämpötilasäätimen
näytössä.
Muuta lämpötilaa mukavuussyistä
vain vähän kerrallaan.
Jos minimilämpötila Lo on asetettu,
ilmastointijärjestelmä toimii suurim‐ malla jäähdytysteholla, jos jäähdytys A/C kytketään päälle.Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla
lämmitysteholla.
Suositeltu lämpötila on 22 °C.
Huomautus
Jos A/C on käytössä, ohjaamoon
asetetun lämpötilan alentaminen voi aiheuttaa moottorin käynnistymisenAutostop-tilasta tai estää Autostop-toiminnon.
Stop-start-järjestelmä 3 109.
Ikkunoiden kuivaus ja sulatus V
● Paina V. Painikkeen LED syttyy
ilmaisemaan käyttöönoton.
● Lämpötila ja ilman suuntaus säätyvät automaattisesti ja
puhallin toimii suurella nopeu‐
della.
● Kytke takalasin lämmitin Ü
toimintaan.
● Edelliseen tilaan palaaminen: paina V. Automaattitoimintaan
palaaminen: paina AUTO.Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 109.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.
Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.

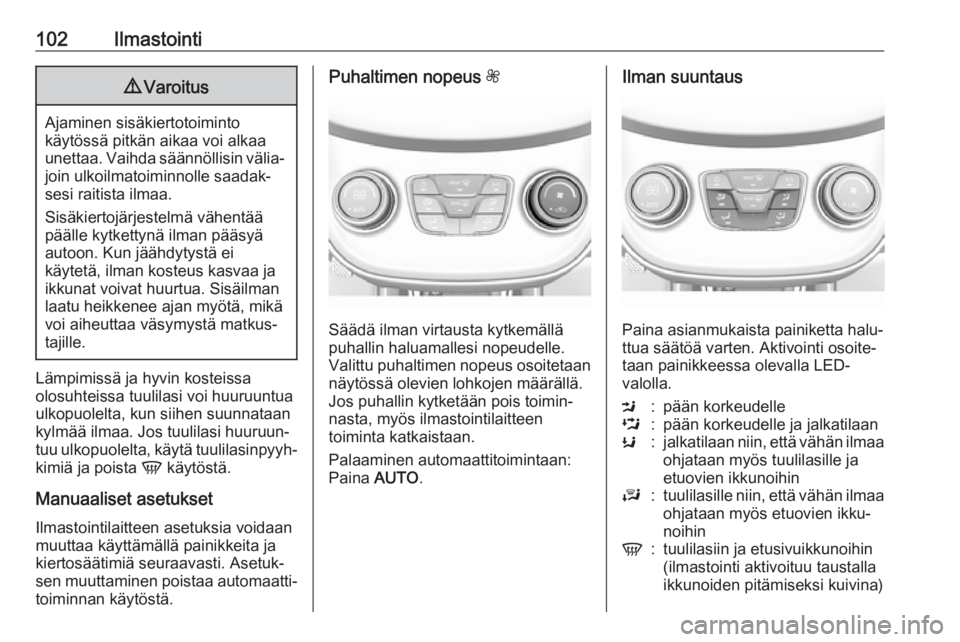

102Ilmastointi9Varoitus
Ajaminen sisäkiertotoiminto
käytössä pitkän aikaa voi alkaa
unettaa. Vaihda säännöllisin välia‐ join ulkoilmatoiminnolle saadak‐
sesi raitista ilmaa.
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä
autoon. Kun jäähdytystä ei
käytetä, ilman kosteus kasvaa ja
ikkunat voivat huurtua. Sisäilman
laatu heikkenee ajan myötä, mikä
voi aiheuttaa väsymystä matkus‐
tajille.
Lämpimissä ja hyvin kosteissa
olosuhteissa tuulilasi voi huuruuntua
ulkopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja poista V käytöstä.
Manuaaliset asetukset
Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja
kiertosäätimiä seuraavasti. Asetuk‐
sen muuttaminen poistaa automaatti‐ toiminnan käytöstä.
Puhaltimen nopeus Z
Säädä ilman virtausta kytkemällä
puhallin haluamallesi nopeudelle. Valittu puhaltimen nopeus osoitetaan
näytössä olevien lohkojen määrällä.
Jos puhallin kytketään pois toimin‐
nasta, myös ilmastointilaitteen
toiminta katkaistaan.
Palaaminen automaattitoimintaan:
Paina AUTO.
Ilman suuntaus
Paina asianmukaista painiketta halu‐
ttua säätöä varten. Aktivointi osoite‐
taan painikkeessa olevalla LED-
valolla.
M:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaan niin, että vähän ilmaa
ohjataan myös tuulilasille ja
etuovien ikkunoihinJ:tuulilasille niin, että vähän ilmaa ohjataan myös etuovien ikku‐
noihinV:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)
