2018 OPEL INSIGNIA BREAK Používateľská príručka (in Slovak)

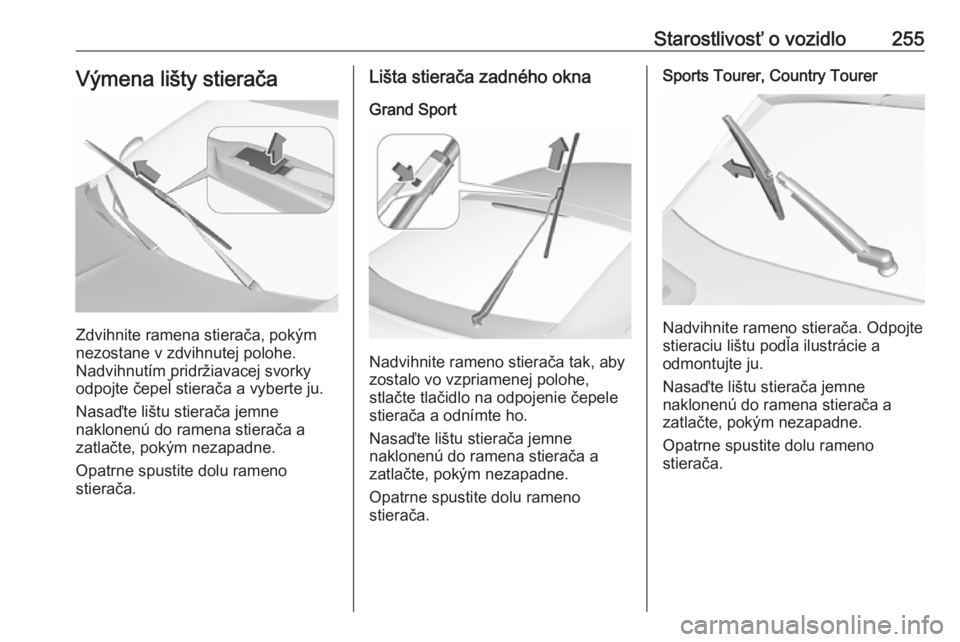

Starostlivosť o vozidlo255Výmena lišty stierača
Zdvihnite ramena stierača, pokým
nezostane v zdvihnutej polohe.
Nadvihnutím pridržiavacej svorky
odpojte čepeľ stierača a vyberte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Lišta stierača zadného okna
Grand Sport
Nadvihnite rameno stierača tak, aby
zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Sports Tourer, Country Tourer
Nadvihnite rameno stierača. Odpojte
stieraciu lištu podľa ilustrácie a
odmontujte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.

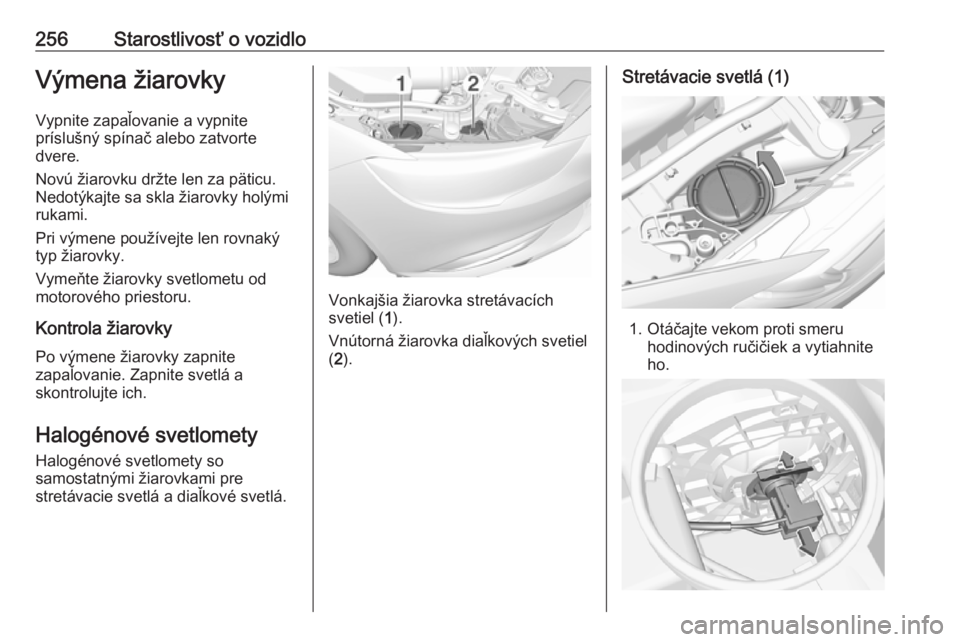

256Starostlivosť o vozidloVýmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlomety Halogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Vonkajšia žiarovka stretávacích
svetiel ( 1).
Vnútorná žiarovka diaľkových svetiel
( 2 ).
Stretávacie svetlá (1)
1. Otáčajte vekom proti smeru
hodinových ručičiek a vytiahnite
ho.

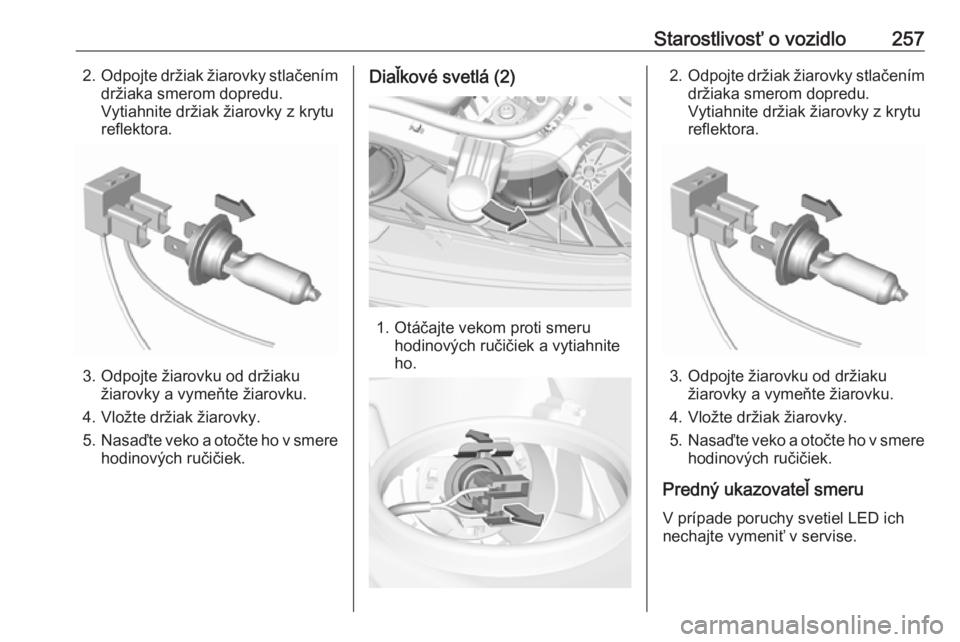

Starostlivosť o vozidlo2572.Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.

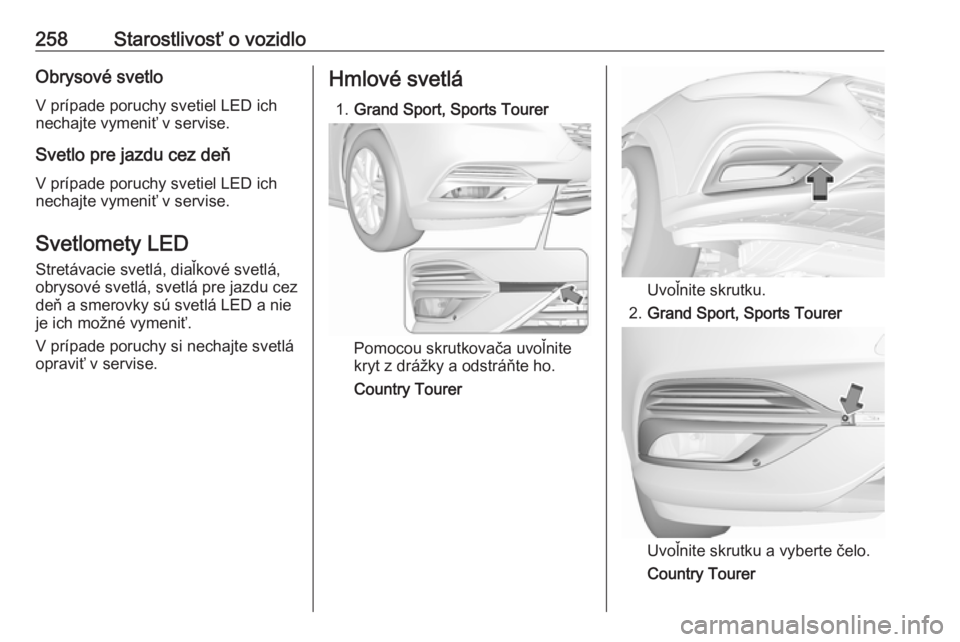

258Starostlivosť o vozidloObrysové svetloV prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlo pre jazdu cez deň
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerovky sú svetlá LED a nie
je ich možné vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.Hmlové svetlá
1. Grand Sport, Sports Tourer
Pomocou skrutkovača uvoľnite
kryt z drážky a odstráňte ho.
Country Tourer
Uvoľnite skrutku.
2. Grand Sport, Sports Tourer
Uvoľnite skrutku a vyberte čelo.
Country Tourer

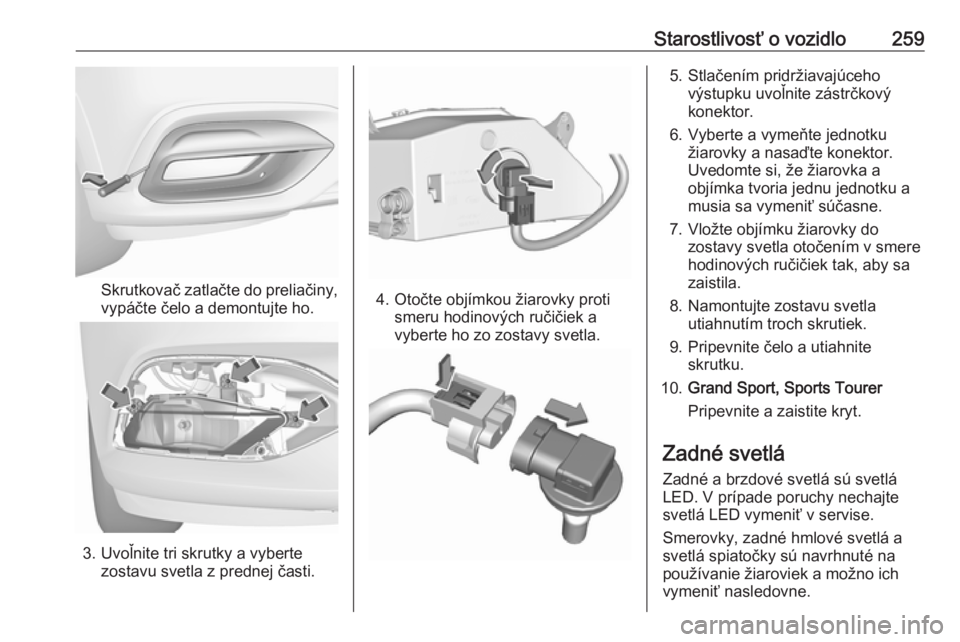

Starostlivosť o vozidlo259
Skrutkovač zatlačte do preliačiny,
vypáčte čelo a demontujte ho.
3. Uvoľnite tri skrutky a vyberte zostavu svetla z prednej časti.
4. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
5. Stlačením pridržiavajúceho výstupku uvoľnite zástrčkový
konektor.
6. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
7. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
8. Namontujte zostavu svetla utiahnutím troch skrutiek.
9. Pripevnite čelo a utiahnite skrutku.
10. Grand Sport, Sports Tourer
Pripevnite a zaistite kryt.
Zadné svetlá Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Smerovky, zadné hmlové svetlá a svetlá spiatočky sú navrhnuté na
používanie žiaroviek a možno ich
vymeniť nasledovne.

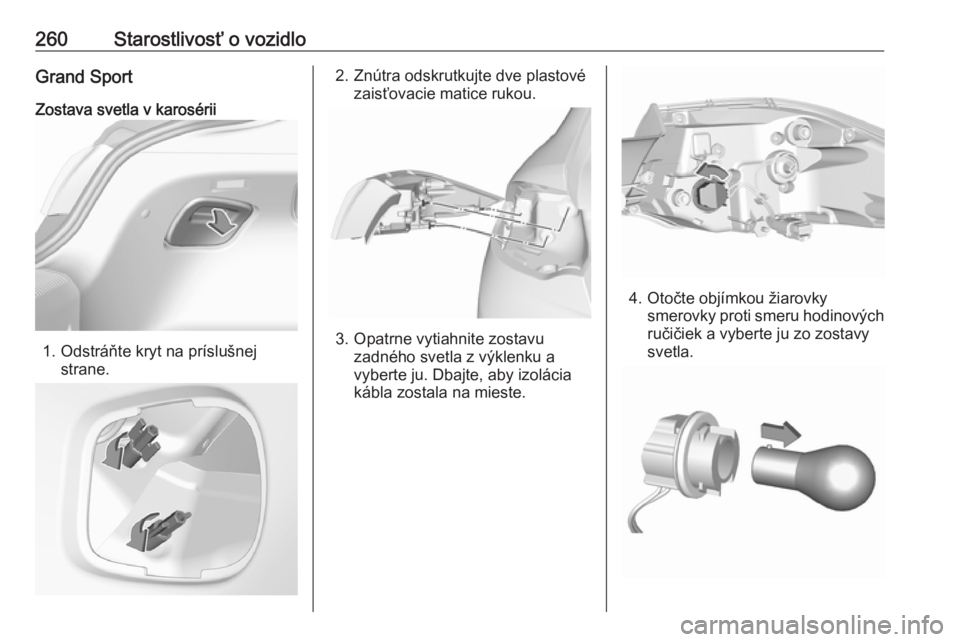

260Starostlivosť o vozidloGrand SportZostava svetla v karosérii
1. Odstráňte kryt na príslušnej strane.
2. Znútra odskrutkujte dve plastovézaisťovacie matice rukou.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.

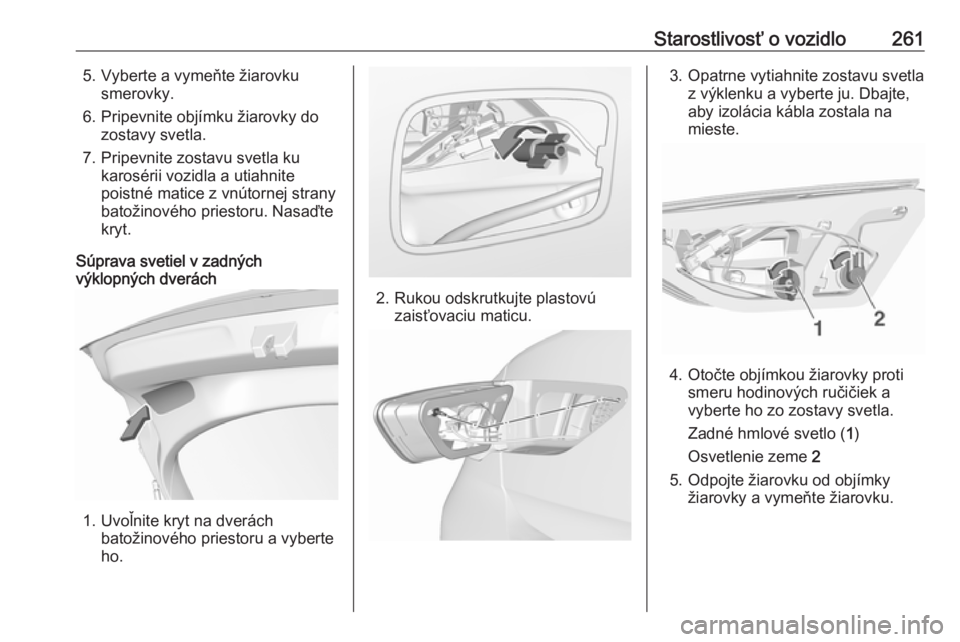

Starostlivosť o vozidlo2615. Vyberte a vymeňte žiarovkusmerovky.
6. Pripevnite objímku žiarovky do zostavy svetla.
7. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.

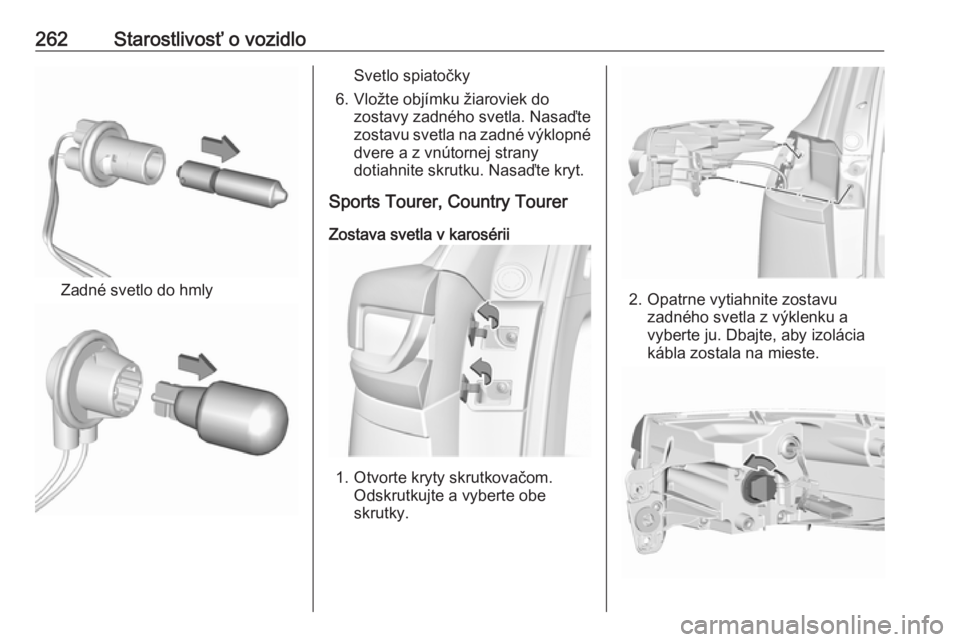

262Starostlivosť o vozidlo
Zadné svetlo do hmly
Svetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďte
zostavu svetla na zadné výklopné
dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Sports Tourer, Country Tourer
Zostava svetla v karosérii
1. Otvorte kryty skrutkovačom. Odskrutkujte a vyberte obeskrutky.
2. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
