Conduite et utilisation239Affichage d'informations en couleur
de 8 pouces : l'activation ou la désac‐
tivation des lignes de guidage visuel
et des symboles d'avertissement
peuvent être modifiées dans le menu
Réglages dans l'affichage d'informa‐
tions. Sélectionner le réglage corres‐
pondant dans Réglages, I Caméra de
recul .
Affichage d'informations 3 125.
Personnalisation du véhicule 3 132.
Limites du système
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de laboue, de la saleté. Nettoyer la
lentille, rincer à l'eau et essuyer
avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
Alerte de circulation transversale à l'arrière
Outre la caméra arrière 3 237 , l'alerte
de circulation transversale arrière
avertit de la circulation transversale depuis la gauche ou la droite en
roulant en marche arrière. Lorsque la circulation transversale est reconnue
et que la caméra arrière est activée,
un triangle d'avertissement avec une
flèche directionnelle K s'affiche
dans l'affichage d'informations en
couleur, montrant le sens de la circu‐
lation. En outre, trois signaux sonores retentissent depuis le haut-parleur du
côté concerné.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.
9 Attention
L'alerte de circulation transversale
arrière ne remplace pas la vision
du conducteur. Remarquer que
les objets placés en dehors de la
plage de détection des capteurs,
p. ex. sous le pare-chocs ou sous
le véhicule, ne sont pas affichés.
Les piétons, les enfants et les
animaux ne sont pas détectés.

240Conduite et utilisationNe pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier
autour et derrière le véhicule avant d'engager la marche arrière.
Activation
L'alerte de circulation transversale
arrière est activée automatiquement
avec la caméra arrière lorsque la
marche arrière est engagée.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 20 mètres à 90°
vers la gauche ou la droite, derrière le
véhicule. L'alerte de circulation trans‐
versale à l'arrière est active jusqu'à
10 km/h et produit des avertisse‐
ments en circulation transversale
lorsque le véhicule avance entre
0 km/h et 36 km/h.
Désactivation
L'alerte de circulation transversale
arrière est désactivée avec la caméra arrière lorsqu'une certaine vitesse
avant est dépassée ou lorsque la
marche arrière n'est pas engagée
pendant environ 10 secondes.
L'activation ou la désactivation de
l'alerte de circulation transversale à
l'arrière peut être paramétrée dans le menu de personnalisation du
véhicule, dans l'affichage d'informa‐
tions.
Personnalisation du véhicule 3 132.
Affichage d'informations 3 125.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.Limites du système
Le système peut mal fonctionner lors‐ que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.
● La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un
atelier.

Conduite et utilisation241Assistant pour lespanneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le centre d'informations du conducteur.
Si le véhicule est équipé d'un système de navigation intégré, les panneaux
routiers des données cartographi‐
ques peuvent y être rajoutés.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesAjout de panneaux ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● contraintes de temps
● contraintes de distances
● flèches de directionLes panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.

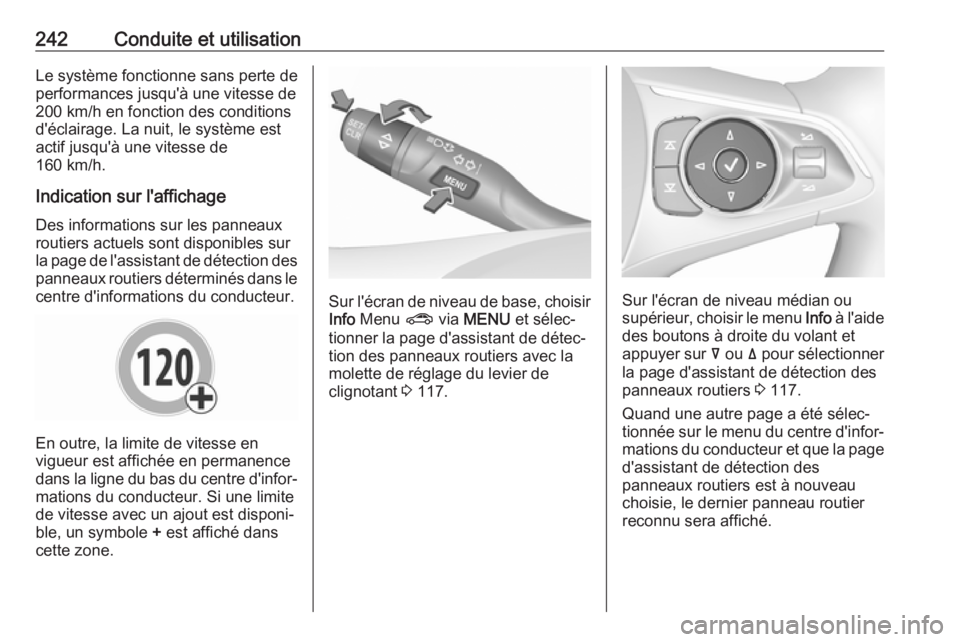

242Conduite et utilisationLe système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage
Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des panneaux routiers déterminés dans le centre d'informations du conducteur.
En outre, la limite de vitesse en
vigueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.
Sur l'écran de niveau de base, choisir
Info Menu ? via MENU et sélec‐
tionner la page d'assistant de détec‐ tion des panneaux routiers avec la
molette de réglage du levier de
clignotant 3 117.Sur l'écran de niveau médian ou
supérieur, choisir le menu Info à l'aide
des boutons à droite du volant et
appuyer sur å ou ä pour sélectionner
la page d'assistant de détection des
panneaux routiers 3 117.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐
mations du conducteur et que la page d'assistant de détection des
panneaux routiers est à nouveau
choisie, le dernier panneau routier
reconnu sera affiché.

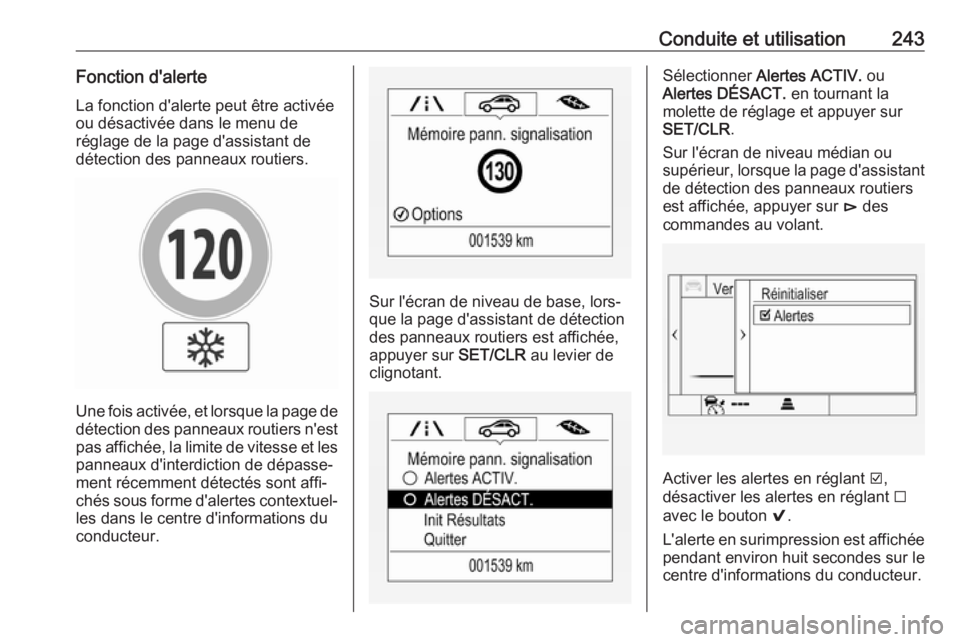

Conduite et utilisation243Fonction d'alerte
La fonction d'alerte peut être activée
ou désactivée dans le menu de
réglage de la page d'assistant de
détection des panneaux routiers.
Une fois activée, et lorsque la page de détection des panneaux routiers n'estpas affichée, la limite de vitesse et les
panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐ chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.
Sur l'écran de niveau de base, lors‐
que la page d'assistant de détection
des panneaux routiers est affichée, appuyer sur SET/CLR au levier de
clignotant.
Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la
molette de réglage et appuyer sur
SET/CLR .
Sur l'écran de niveau médian ou supérieur, lorsque la page d'assistant
de détection des panneaux routiers
est affichée, appuyer sur é des
commandes au volant.
Activer les alertes en réglant J,
désactiver les alertes en réglant I
avec le bouton 9.
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.

244Conduite et utilisationRéinitialisation du systèmeLe contenu de l'affichage des
panneaux routiers peut être effacé du
menu réglages de la page d'assistant de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR du levier de clignotants ou
sur 9 sur les commandes au volant.
Autrement, SET/CLR ou 9 peuvent
être enfoncés pendant trois secondes pour effacer le contenu de la page.
Si la réinitialisation est réussie, une
sonnerie retentit et le « panneau par défaut » est indiqué jusqu'à ce que le
panneau routier suivant soit détecté
ou fourni par les données cartogra‐
phiques du système de navigation.
Dans certains cas, l'assistant de
détection des panneaux routiers est automatiquement effacé par le
système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐
facer les panneaux routiers actuelle‐
ment affichés. Une fois effacé, le
« panneau par défaut » ou un
panneau provenant des données
cartographiques de navigation sont
affichés dans le centre d'informations
du conducteur.
Les raisons pour lesquelles les
panneaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● Si aucune donnée cartographi‐ que de navigation n'est disponi‐
ble et que la vitesse descend au-
dessous de 52 km/h (détection
de l'entrée d'une ville)
● Si des données cartographiques de navigation sont disponibles etqu'une entrée/sortie de ville a été
détectée en raison d'un change‐
ment de données cartographi‐
quesDétection des panneaux routiers
en association avec le système
de navigation
Si le véhicule est équipé d'un système de navigation, le panneau actuelle‐
ment affiché peut provenir soit de la
détection optique d'un panneau, soit des données cartographiques.
Si le panneau affiché provient de
données cartographiques et que les
informations cartographiques chan‐
gent, un nouveau panneau s'affiche.
Ceci peut entraîner la détection d'un
nouveau panneau, même si aucun
panneau sur la route n'a été rencon‐
tré.
Limites du système
L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement lorsque :
● La vitesse du véhicule est supé‐ rieure à 200 km/h.
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Lors de la conduite de nuit.

Conduite et utilisation245● Les conditions météorologiques,telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Le capteur du pare-brise est obstrué par de la neige, de la
glace, de l'eau sale, de la boue,
de la saleté, un dommage sur le
pare-brise ou des éléments
étrangers, par exemple des auto‐
collants.
● Le soleil se reflète directement dans la lentille de la caméra.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Assistance au maintien de
trajectoire
L'assistance au maintien de trajec‐
toire permet d'éviter des accidents
dus à des changements de trajectoire
involontaires. La caméra avant
observe les marquages de voie entre
lesquels circule le véhicule. Si le
véhicule s'approche d'un marquage
de voies, le volant tourne doucement
pour remettre le véhicule dans la voie.
Tourner le volant dans le même sens, si la manœuvre du système ne suffit
pas. Tourner doucement le volant
dans la direction opposée, si vous
souhaitez changer de voie.
En franchissant un marquage de voie
de façon importante, l'assistance au
maintien de trajectoire émet un aver‐
tissement visuel et sonore.
Un changement de voie involontaire
est supposé
● sans utiliser le clignotant● en utilisant le clignotant dans la direction opposée au change‐ment de voie
● sans freinage
● sans accélération
● sans direction active.

246Conduite et utilisationRemarque
Le système est désactivé pendant la
détection de marquages au sol
ambigus, par exemple dans des
zones de travaux.
Remarque
Le système peut être désactivé s'il
détecte des voies trop étroites, trop
larges ou trop courbées.
Activation
L'assistance au maintien de trajec‐
toire est activée en appuyant sur a.
La LED s'allume dans le bouton pour indiquer que le système est activé.
Le système d'assistance est prêt lors‐ que le témoin a du combiné d'ins‐
trument ou de l'affichage à tête haute
s'allume en vert.
Le système fonctionne à des vitesses
comprises entre 60 km/h et
180 km/h et si des marquages de
voies sont présents.
Le système tourne doucement le
volant et le témoin a passe au
jaune, si le véhicule approche un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.
Le système déclenche une alerte en
faisant clignoter a avec trois sonne‐
ries, depuis la direction correspon‐
dante, si la voie est franchie de façon importante.
Le système n'est opérationnel que
quand il détecte un marquage de
voie.
Si le système ne détecte que des
marquages de voies d'un seul côté de
la route, il n'assiste que pour ce côté.
L'assistance au maintien de trajec‐
toire détecte un lâché du volant. Dans ce cas un message s'affiche au
centre d'informations du conducteur
et un signal sonore retentit tant que
l'assistance au maintien de trajectoire
détecte le lâché du volant.
Désactivation
Le système est désactivé en
appuyant sur a ; la diode du bouton
s'éteint.
Le système est désactivé automati‐
quement lorsqu'une remorque est
détectée.
Limites du système
Le système peut mal fonctionner lors‐
que :
● La vitesse du véhicule n'est pas comprise entre 60 km/h et
180 km/h.
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Lors de la conduite de nuit.
