2018 OPEL INSIGNIA BREAK Manuel d'utilisation (in French)

Instruments et commandes103Combiné d'instruments de niveau supérieur, mode sport

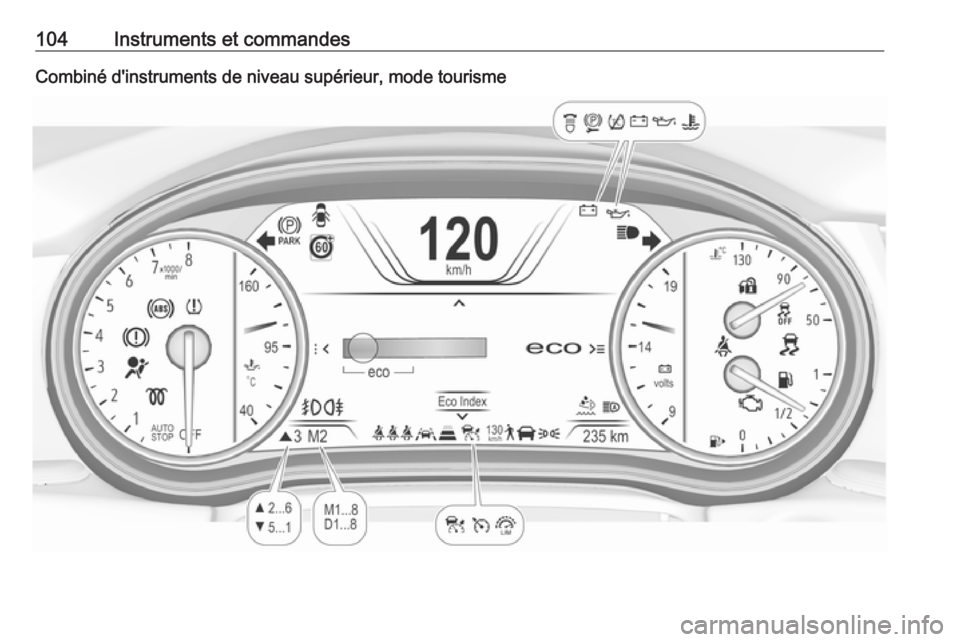

104Instruments et commandesCombiné d'instruments de niveau supérieur, mode tourisme

Instruments et commandes105Vue d'ensembleOClignotants 3 110XRappel de ceinture de sécurité
3 110vAirbags et rétracteurs de cein‐
ture 3 111VDésactivation d'airbag 3 111pSystème de charge 3 111ZTémoin de dysfonctionnement
3 112RSystème de freinage et d'em‐
brayage 3 112mFrein de stationnement élec‐
trique 3 112jDéfaillance du frein de station‐
nement électrique 3 112uAntiblocage de sécurité (ABS)
3 113RChangement de rapport 3 113EDistance de suivi 3 113aAssistance au maintien de
trajectoire 3 113nElectronic Stability Control
désactivé 3 113bElectronic Stability Control et
système antipatinage 3 113kSystème antipatinage désactivé
3 114WTempérature de liquide de
refroidissement du moteur
3 114!Préchauffage 3 114YAdBlue 3 114wSystème de surveillance de la
pression des pneus 3 114IPression de l'huile moteur
3 114YNiveau bas de carburant 3 115dBlocage du démarrage 3 1158Éclairage extérieur 3 115CFeux de route 3 115fFeux de route automatiques
3 115fPhares à DEL 3 116>Antibrouillard 3 116rFeu antibrouillard arrière 3 116mRégulateur de vitesse 3 116CRégulateur de vitesse adaptatif
3 116AVéhicule détecté à l'avant
3 1167Piéton détecté à l'avant 3 219LLimiteur de vitesse 3 116LAssistant de détection des
panneaux routiers 3 117hPorte ouverte 3 117

106Instruments et commandesCompteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée depuis la
dernière réinitialisation s'affiche à la
page de l'ordinateur de bord.
Le compteur kilométrique journalier
affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Combiné d'instruments du niveau de
base
Sélectionner ; en appuyant sur
Menu du levier des clignotants. Tour‐
ner la molette de réglage sur la
manette des clignotants et sélection‐
ner ; 1 ou ; 2. Chaque page du
compteur kilométrique journalier peut
être réinitialisée séparément en
appuyant pendant quelques secon‐ des sur SET/CLR du levier des
clignotants sur le menu concerné.

Instruments et commandes107Combiné d'instruments de niveau
médian
Sélectionner Info page J sur le
menu principal. Choisir page Trajet
A ou Trajet B en appuyant sur o sur
le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur >. Confirmer en
appuyant sur 9.
Centre d'informations du conducteur 3 117.
Combiné d'instruments de niveau
supérieur
Sélectionner Info page sur le menu
principal. Choisir page Trajet A ou
Trajet B en appuyant sur o sur le
volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur >. Confirmer en
appuyant sur 9.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

108Instruments et commandesJauge à carburant
Affiche le niveau dans le réservoir de
carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage de carburant.
Si le niveau est bas dans le réservoir, le témoin Y s’allume. S’il clignote,
faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.
Jauge de température de liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50°:le moteur n'a pas
encore atteint sa
température de fonc‐
tionnement90° (zone
centrale):température de fonc‐
tionnement normale130°:température trop
élevée
Remarque
Si la température de liquide de
refroidissement du moteur est trop
élevée, arrêter le véhicule, mettre le moteur au ralenti. Danger pour le
moteur. Vérifier le niveau de liquide
de refroidissement.
Affichage de service Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.

Instruments et commandes109
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 117.
Sur l'écran de niveau de base, sélec‐
tionner ? en appuyant sur MENU
du levier des clignotants. Tourner la
molette pour sélectionner la page
Durée de vie restante, huile .
Sur l'écran de niveau médian ou
supérieur, sélectionner le menu Info
en appuyant sur è au volant.
Appuyez sur å pour choisir le mode
Durée de vie restante, huile .
La durée de vie restante de l'huile est indiquée en pourcentage.
Réinitialisation
Sur l'écran de niveau de base,
appuyer sur SET/CLR au niveau de la
manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le contact doit être mis, mais
le moteur arrêté.
Sur l'écran de niveau médian ou supérieur, appuyer sur é au volant
pour ouvrir le sous-dossier. Sélec‐ tionner Réinitialiser et confirmer en
appuyant sur 9 pendant plusieurs
secondes. Le contact doit être mis,
mais le moteur arrêté.
Le système doit être réinitialisé
chaque fois que l'huile moteur est
remplacée pour permettre un fonc‐
tionnement correct. Prendre contact
avec un atelier.
Entretien suivant Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire
apparaît dans le centre d'informations
du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans

110Instruments et commandesun délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Informations sur le service 3 307.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐ pement, la position des témoins peut
varier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐
tionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marcheSe reporter à tous les témoins des
différents combinés d'instruments
3 100.
Clignotant O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Un clignotant ou les feux de détressesont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 266, fusibles 3 276.
Clignotants 3 151.Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.
