Řízení vozidla a jeho provoz1839Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Progresivní parkovací
asistent
9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.
Progresivní parkovací asistent měří
při průjezdu vhodné místo pro
zaparkování, vypočte dráhu
a automaticky řídí vozidlo při
parkování.
Progresivní parkovací asistent
poskytuje asistenci při následujících
jízdních manévrech:
● Zajetí na podélné parkovací místo.
● Zajetí na kolmé parkovací místo.
● Vyjetí z podélného parkovacího místa.
Řidič musí ovládat plyn, brzdy
a řazení, zatímco řízení se provádí
automaticky. Řidič může kdykoli
převzít řízení uchopením volantu.
Může být nutné vícekrát popojet
dopředu a dozadu.
Pokyny jsou předávány
prostřednictvím informačního
displeje 3 104.
Progresivní parkovací asistent lze
aktivovat pouze při jízdě dopředu.

184Řízení vozidla a jeho provoz
Progresivní parkovací asistent je
vždy kombinován s předním-zadním
parkovacím asistentem.
Systém je vybaven šesti
ultrazvukovými parkovacími čidly
v zadním i předním nárazníku.
Zajetí na podélné parkovací místo
Aktivace
Snižte rychlost vozidla pod 20 km/h.
7'' Barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém výběrem položky
Parkovací asistent na úvodní stránce
dotykové obrazovky. Potom vyberte
Zaparkovat na podélné parkovací
místo .
8'' Barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém stisknutím Í.
Vyberte Jízdní funkce a na dotykové obrazovce a potom možnost
Parkovací asistent . Vyberte možnost
Zajet na podélné parkovací místo .
Zapnutím ukazatelů směru na příslušné straně zvolte stranu
parkování.
Povolená rovnoběžná vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 0,5 až 1,5
metru.
Systém nebude identifikovat místa,
která jsou zjevně kratší nebo delší
než vozidlo.
Po nalezení vhodného volného místa
se na barevném informačním displeji
zobrazí vizuální odezva a ozve se
první akustický signál. Jeďte pomalu dopředu. Jakmile je poskytnut druhý
akustický signál, vozidlo zastavte,
zvolte zpětný chod, uvolněte volant
a pomalu se rozjeďte. Na barevném
informačním displeji je poskytnuta
vizuální zpětná vazba.

Řízení vozidla a jeho provoz185
Popojíždějte s vozidlem dopředu
a dozadu podle pokynů, přitom
sledujte výstrahy parkovacího
asistenta, dokud nebude
signalizováno ukončení parkovacího
manévru.

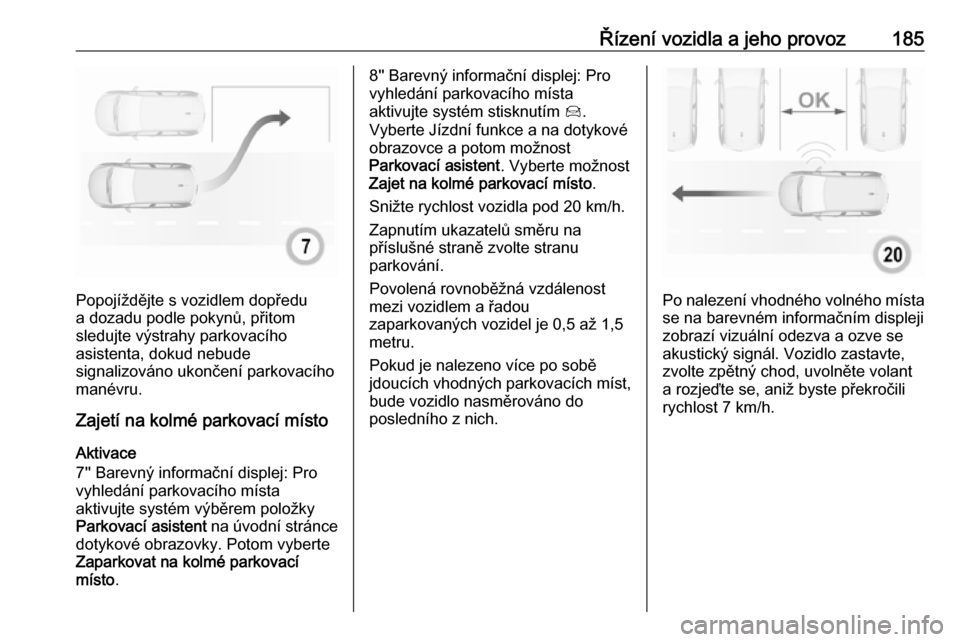

Zajetí na kolmé parkovací místo
Aktivace
7'' Barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém výběrem položky
Parkovací asistent na úvodní stránce
dotykové obrazovky. Potom vyberte
Zaparkovat na kolmé parkovací
místo .
8'' Barevný informační displej: Pro
vyhledání parkovacího místa
aktivujte systém stisknutím Í.
Vyberte Jízdní funkce a na dotykové
obrazovce a potom možnost
Parkovací asistent . Vyberte možnost
Zajet na kolmé parkovací místo .
Snižte rychlost vozidla pod 20 km/h.
Zapnutím ukazatelů směru na
příslušné straně zvolte stranu
parkování.
Povolená rovnoběžná vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 0,5 až 1,5
metru.
Pokud je nalezeno více po sobě
jdoucích vhodných parkovacích míst,
bude vozidlo nasměrováno do
posledního z nich.
Po nalezení vhodného volného místa
se na barevném informačním displeji
zobrazí vizuální odezva a ozve se
akustický signál. Vozidlo zastavte,
zvolte zpětný chod, uvolněte volant
a rozjeďte se, aniž byste překročili
rychlost 7 km/h.

186Řízení vozidla a jeho provoz
Popojíždějte s vozidlem dopředu
a dozadu podle pokynů a sledujte
výstrahy parkovacího asistenta
a věnujte pozornost zvukovým
signálům, dokud nebude
signalizováno ukončení parkovacího
manévru. Po dokončení zhasne
kontrolka $ na sestavě sdružených
přístrojů.
Systém se během parkovacího
manévru automaticky deaktivuje,
pokud se zadní část vozidla ocitne ve vzdálenosti kratší než 50 cm od
překážky.
Vyjetí z podélného parkovacího
místa
Aktivace
7'' Barevný informační displej: Při
vyjíždění z podélného parkovacího
místa aktivujte systém výběrem
položky Parkovací asistent na úvodní
stránce dotykové obrazovky. Potom
vyberte možnost Vyjet z podélného
parkovacího místa .
8'' Barevný informační displej: Při vyjíždění z podélného parkovacího
místa aktivujte systém stisknutím Í.
Vyberte Jízdní funkce a na dotykové
obrazovce a potom možnost
Parkovací asistent . Vyberte možnost
Vyjet z podélného parkovacího místa .
Zapnutím ukazatelů směru na příslušné straně vyberte stranu vyjetí.
Zařaďte převodový stupeň pro jízdu
vzad nebo vpřed, uvolněte volant
a rozjeďte se, aniž byste překročili
rychlost 5 km/h.
Popojíždějte s vozidlem dopředu a dozadu podle pokynů, přitom
sledujte výstrahy parkovacího
asistenta, dokud nebude
signalizováno ukončení parkovacího
manévru. Manévr je dokončen, když
přední kola vozidla jsou venku
z parkovacího místa.
Po deaktivaci převezměte řízení
vozidla.

Řízení vozidla a jeho provoz187Zobrazení displejemPokyny na displeji udávají: ● Všeobecná upozornění a výstražné zprávy.
● Požadavek na zastavení vozidla při zjištění parkovacího místa.
● Směr jízdy během parkovacího manévru.
● Požadavek na zařazení zpětného chodu nebo prvního
převodového stupně.
● Požadavek na zastavení nebo pomalou jízdu.
● Úspěšné dokončení parkovacího
manévru, indikované
zobrazením symbolu
v automaticky otevíraném okně
a zvukovým signálem.
● Zrušení parkovacího manévru.
Deaktivace
Aktuální manévr parkovacího asistenta zrušíte tlačítkem pro návrat
na předchozí stránku barevného
informačního displeje. Pro deaktivaci
celého systému stiskněte tlačítko ¼
ve středové konzole.Systém se deaktivuje automaticky
v následujících případech:
● při vypnutí zapalování
● při zhasnutí motoru
● pokud není zahájen žádný manévr během 5 minut od
zvolení typu manévru
● po delším zastavení vozidla během manévru
● pokud zasáhne systém elektronické stabilizace vozidla
(ESC)
● pokud rychlost vozidla překročí stanovený limit
● pokud řidič přeruší pohyb volantu
● po 4 manévrovacích cyklech (jeden manévrovací cyklus je
tvořen jedním pohybem vzad
a jedním pohybem vpřed)
● při otevření dveří řidiče
● pokud některé z kol narazí na překážku
● po úspěšným dokončení parkovacího manévruDeaktivace provedená řidičem nebo
systémem během manévrování bude signalizována na displeji. Kromě tohose ozve akustický signál.
Systém se automaticky vypne po
připojení elektrické zásuvky přívěsu.
Ohledně dlouhodobého vypnutí
systému kontaktujte prodejce.
Porucha
V případě poruchy je na barevném
informačním displeji zobrazena
zpráva, která je doprovázena
akustickým signálem.
V případě poruchy v řízení
s posilovačem se rozsvítí symbol
H a v informačním centru řidiče se
zobrazí zpráva.9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ

188Řízení vozidla a jeho provozvenkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které
mohou poškodit dolní část
nárazníku.Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká
odrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nerovnosti
terénu, například stavební zóny.
Zodpovědnost přebírá řidič.

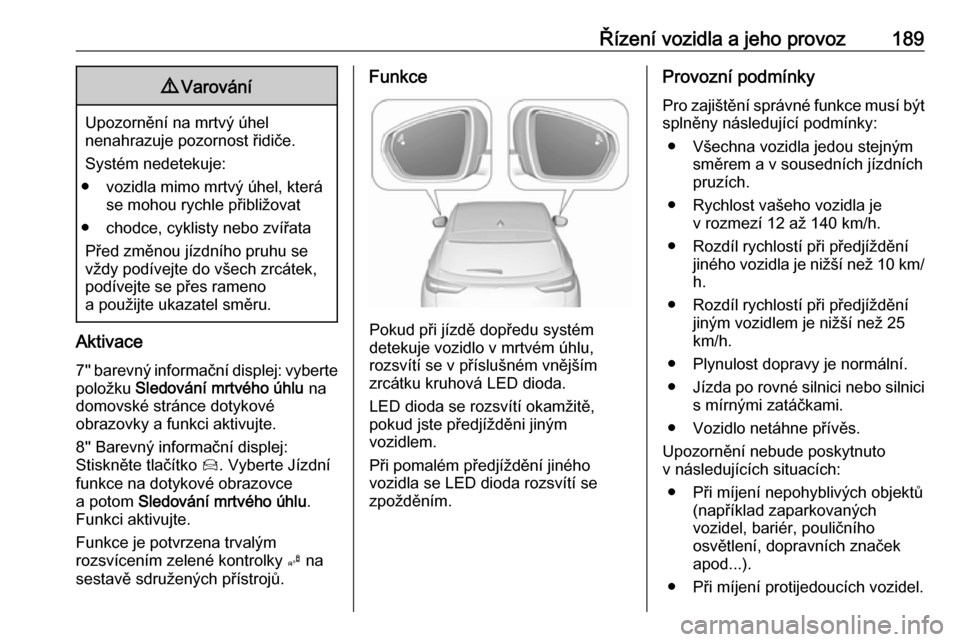

Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
"mrtvého úhlu". Systém zobrazuje
vizuální upozornění v jednotlivých vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět ve
vnitřním ani vnějších zrcátkách.
Systém upozornění na mrtvý úhel
využívá některá čidla progresivního
parkovacího asistenta umístěná ve
předním a zadním nárazníku na obou stranách vozidla.

Řízení vozidla a jeho provoz1899Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Aktivace
7'' barevný informační displej: vyberte položku Sledování mrtvého úhlu na
domovské stránce dotykové
obrazovky a funkci aktivujte.
8'' Barevný informační displej:
Stiskněte tlačítko Í. Vyberte Jízdní
funkce na dotykové obrazovce
a potom Sledování mrtvého úhlu .
Funkci aktivujte.
Funkce je potvrzena trvalým
rozsvícením zelené kontrolky B na
sestavě sdružených přístrojů.
Funkce
Pokud při jízdě dopředu systém
detekuje vozidlo v mrtvém úhlu,
rozsvítí se v příslušném vnějším
zrcátku kruhová LED dioda.
LED dioda se rozsvítí okamžitě,
pokud jste předjížděni jiným
vozidlem.
Při pomalém předjíždění jiného
vozidla se LED dioda rozsvítí se
zpožděním.
Provozní podmínky
Pro zajištění správné funkce musí být splněny následující podmínky:
● Všechna vozidla jedou stejným směrem a v sousedních jízdních
pruzích.
● Rychlost vašeho vozidla je v rozmezí 12 až 140 km/h.
● Rozdíl rychlostí při předjíždění jiného vozidla je nižší než 10 km/h.
● Rozdíl rychlostí při předjíždění jiným vozidlem je nižší než 25
km/h.
● Plynulost dopravy je normální.
● Jízda po rovné silnici nebo silnici
s mírnými zatáčkami.
● Vozidlo netáhne přívěs.
Upozornění nebude poskytnuto
v následujících situacích:
● Při míjení nepohyblivých objektů (například zaparkovaných
vozidel, bariér, pouličního
osvětlení, dopravních značek
apod...).
● Při míjení protijedoucích vozidel.

190Řízení vozidla a jeho provoz● Při jízdě po silnicích s mnohazatáčkami nebo při projíždění
prudkých zatáček.
● Při předjíždění velmi dlouhého vozidla (nákladní vozidlo,
autobus apod.), které je
současně v mrtvém úhlu a ve
výhledu řidiče směrem dopředu
(nebo jste-li takovým vozidlem
předjížděni).
● Ve velmi hustém dopravním provozu, při kterém jsou vepředua vzadu detekovaná vozidla
milně považována za nákladní
vozidlo nebo nepohyblivý objekt.
● Při velmi rychlém předjíždění.
Deaktivace Deaktivace systému se provádí
v nabídce personalizace vozidla
3 108. Kontrolka B na sestavě
sdružených přístrojů zhasne. Kromě
toho se ozve akustický signál.
Při vypnutí zapalování se stav
systému uloží do paměti.
Systém se automaticky deaktivuje po
připojení elektrické zásuvky přívěsu.V důsledku nepříznivých
povětrnostních podmínek, jako je
silný déšť, může dojít k nesprávným
detekcím.
Porucha
V případě poruchy bude chvíli na
přístrojové desce blikat kontrolka B
spolu s rozsvícením kontrolky F a zobrazením příslušné
zprávy. Kontaktujte prodejce nebo
autorizovaný servis a nechte systém
zkontrolovat.
Systém panoramatického výhledu
Tento systém umožňuje zobrazit
okolí vozidla jako obrázek z ptačí perspektivy s rozsahem téměř 360°
na informačním displeji.
Systém používá: ● zadní kameru namontovanou na zadních výklopných dveřích
● ultrazvukové snímače parkovacího asistenta v zadním
nárazníku● přední kameru, namontovanou do přední mřížky, pod emblém
● ultrazvukové parkovací snímače v předním nárazníku
Obrazovka na informačním displeji je rozdělena na dvě části: vpravo je
zobrazen pohled z bodu nad
vozidlem, vlevo je zobrazen pohled
zezadu nebo zpředu. Snímače
parkovacího asistenta doplňují
informace z pohledu na vozidlo
shora.
Aktivace Systém panoramatického pohledu se
aktivuje následovně:
● zařazením převodového stupně nebo uvedením převodovky dopolohy Neutrál (pohled zpředu)
● zařazením převodového stupně pro jízdu vzad (pohled zezadu)
● ručně, v nabídce pro volbu pohledu
● při přiblížení k překážce vepředu na příliš krátkou vzdálenost
● jízdou rychlostí do 20 km/h
Personalizace vozidla 3 108
