2018 OPEL GRANDLAND X Sürücü El Kitabı (in Turkish)

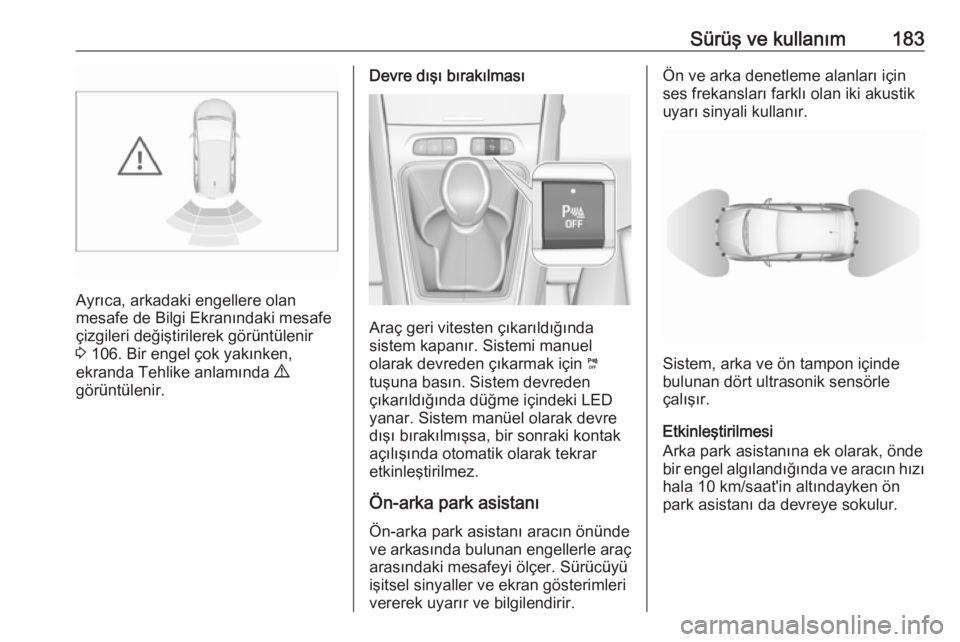

Sürüş ve kullanım183
Ayrıca, arkadaki engellere olan
mesafe de Bilgi Ekranındaki mesafe çizgileri değiştirilerek görüntülenir3 106. Bir engel çok yakınken,
ekranda Tehlike anlamında 9
görüntülenir.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında
sistem kapanır. Sistemi manuel
olarak devreden çıkarmak için ¼
tuşuna basın. Sistem devreden
çıkarıldığında düğme içindeki LED
yanar. Sistem manüel olarak devre
dışı bırakılmışsa, bir sonraki kontak
açılışında otomatik olarak tekrar
etkinleştirilmez.
Ön-arka park asistanı Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için
ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.
Sistem, arka ve ön tampon içinde
bulunan dört ultrasonik sensörle
çalışır.
Etkinleştirilmesi
Arka park asistanına ek olarak, önde
bir engel algılandığında ve aracın hızı hala 10 km/saat'in altındayken ön
park asistanı da devreye sokulur.

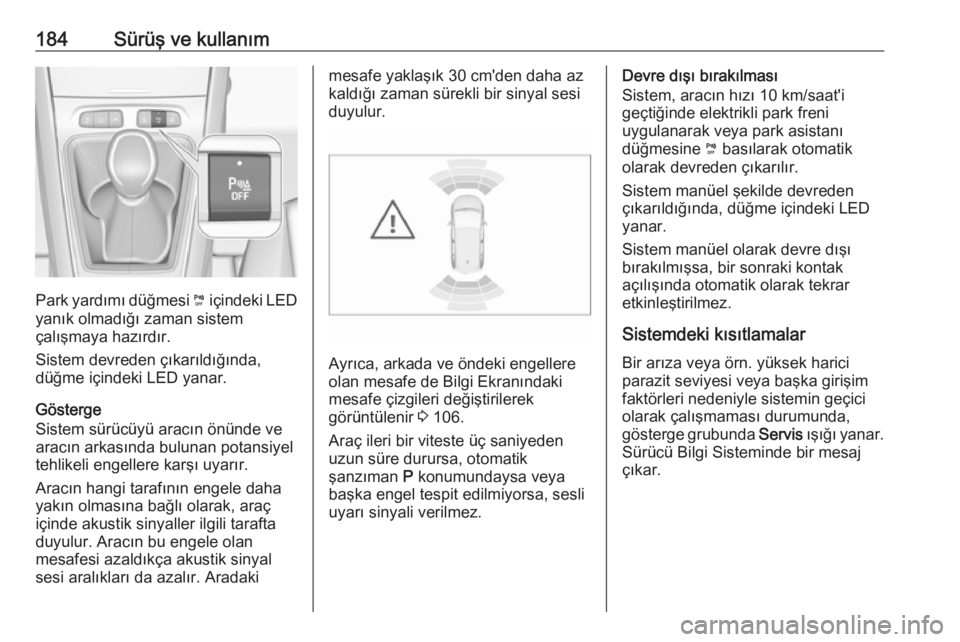

184Sürüş ve kullanım
Park yardımı düğmesi ¼ içindeki LED
yanık olmadığı zaman sistem
çalışmaya hazırdır.
Sistem devreden çıkarıldığında,
düğme içindeki LED yanar.
Gösterge
Sistem sürücüyü aracın önünde ve
aracın arkasında bulunan potansiyel
tehlikeli engellere karşı uyarır.
Aracın hangi tarafının engele daha yakın olmasına bağlı olarak, araçiçinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkada ve öndeki engellere
olan mesafe de Bilgi Ekranındaki
mesafe çizgileri değiştirilerek
görüntülenir 3 106.
Araç ileri bir viteste üç saniyeden
uzun süre durursa, otomatik
şanzıman P konumundaysa veya
başka engel tespit edilmiyorsa, sesli
uyarı sinyali verilmez.
Devre dışı bırakılması
Sistem, aracın hızı 10 km/saat'i
geçtiğinde elektrikli park freni
uygulanarak veya park asistanı
düğmesine ¼ basılarak otomatik
olarak devreden çıkarılır.
Sistem manüel şekilde devreden
çıkarıldığında, düğme içindeki LED yanar.
Sistem manüel olarak devre dışı
bırakılmışsa, bir sonraki kontak
açılışında otomatik olarak tekrar
etkinleştirilmez.
Sistemdeki kısıtlamalar Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
gösterge grubunda Servis ışığı yanar.
Sürücü Bilgi Sisteminde bir mesaj
çıkar.

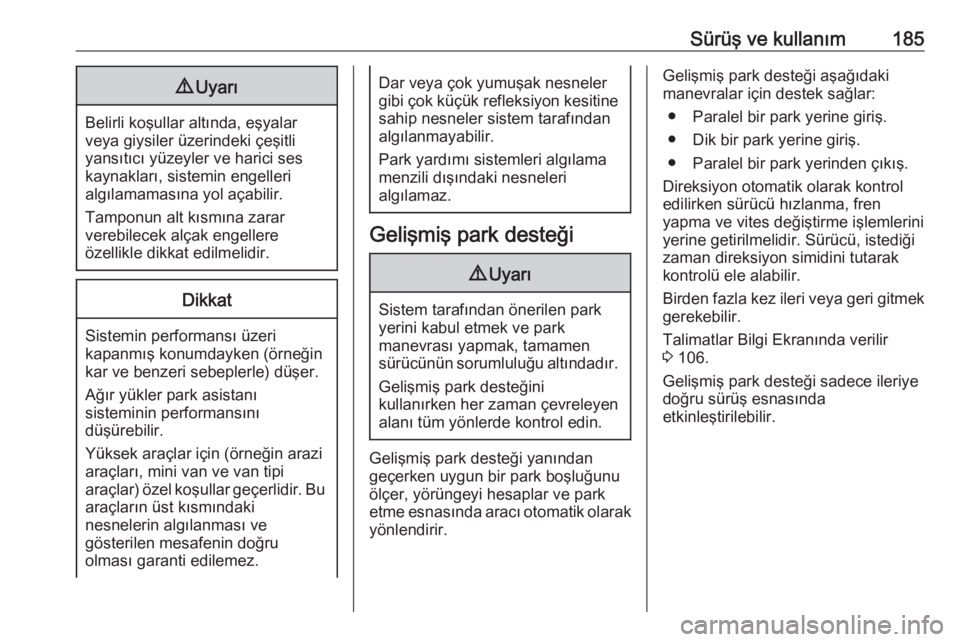

Sürüş ve kullanım1859Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Gelişmiş park desteği
9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve park
etme esnasında aracı otomatik olarak
yönlendirir.
Gelişmiş park desteği aşağıdaki
manevralar için destek sağlar:
● Paralel bir park yerine giriş.
● Dik bir park yerine giriş.
● Paralel bir park yerinden çıkış.
Direksiyon otomatik olarak kontrol
edilirken sürücü hızlanma, fren
yapma ve vites değiştirme işlemlerini
yerine getirilmelidir. Sürücü, istediği
zaman direksiyon simidini tutarak
kontrolü ele alabilir.
Birden fazla kez ileri veya geri gitmek gerekebilir.
Talimatlar Bilgi Ekranında verilir
3 106.
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.

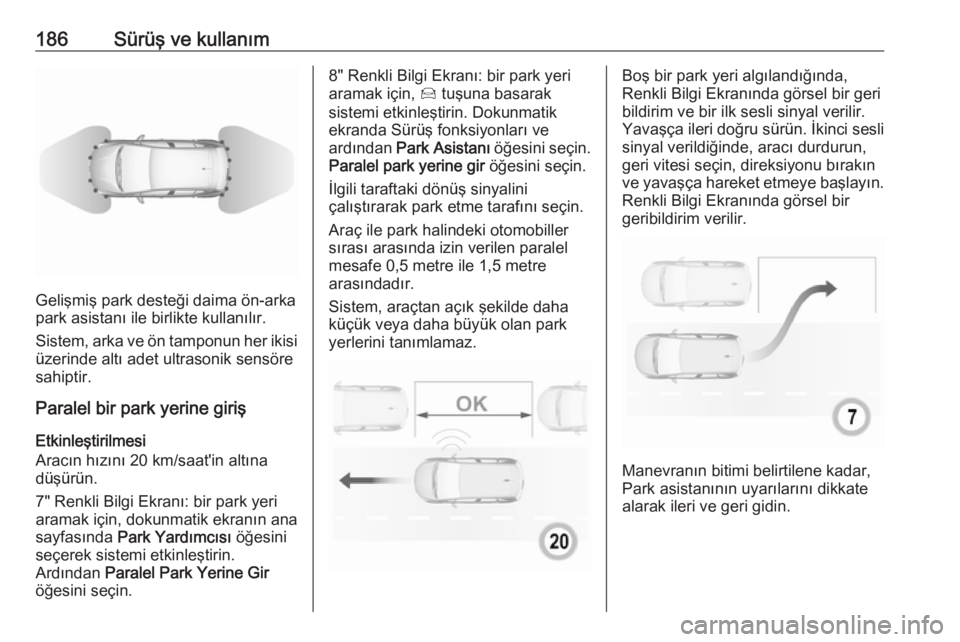

186Sürüş ve kullanım
Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.
Paralel bir park yerine giriş
Etkinleştirilmesi
Aracın hızını 20 km/saat'in altına düşürün.
7" Renkli Bilgi Ekranı: bir park yeri
aramak için, dokunmatik ekranın ana
sayfasında Park Yardımcısı öğesini
seçerek sistemi etkinleştirin.
Ardından Paralel Park Yerine Gir
öğesini seçin.
8" Renkli Bilgi Ekranı: bir park yeri
aramak için, Í tuşuna basarak
sistemi etkinleştirin. Dokunmatik
ekranda Sürüş fonksiyonları ve
ardından Park Asistanı öğesini seçin.
Paralel park yerine gir öğesini seçin.
İlgili taraftaki dönüş sinyalini
çalıştırarak park etme tarafını seçin.
Araç ile park halindeki otomobiller
sırası arasında izin verilen paralel
mesafe 0,5 metre ile 1,5 metre
arasındadır.
Sistem, araçtan açık şekilde daha
küçük veya daha büyük olan park
yerlerini tanımlamaz.Boş bir park yeri algılandığında,
Renkli Bilgi Ekranında görsel bir geri
bildirim ve bir ilk sesli sinyal verilir. Yavaşça ileri doğru sürün. İkinci sesli
sinyal verildiğinde, aracı durdurun,
geri vitesi seçin, direksiyonu bırakın
ve yavaşça hareket etmeye başlayın.
Renkli Bilgi Ekranında görsel bir
geribildirim verilir.
Manevranın bitimi belirtilene kadar,
Park asistanının uyarılarını dikkate
alarak ileri ve geri gidin.

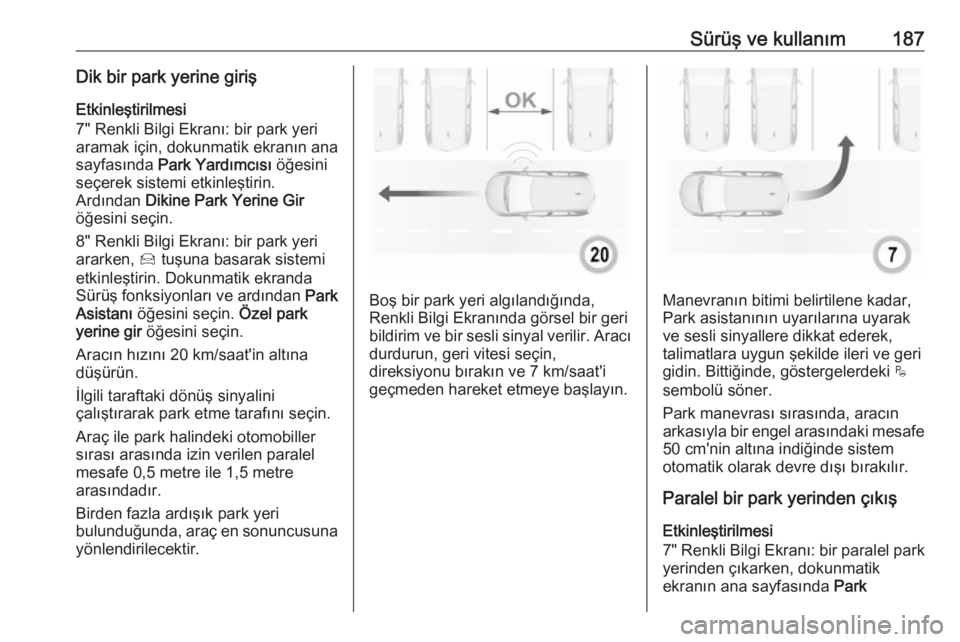

Sürüş ve kullanım187Dik bir park yerine girişEtkinleştirilmesi
7" Renkli Bilgi Ekranı: bir park yeri
aramak için, dokunmatik ekranın ana
sayfasında Park Yardımcısı öğesini
seçerek sistemi etkinleştirin.
Ardından Dikine Park Yerine Gir
öğesini seçin.
8" Renkli Bilgi Ekranı: bir park yeri
ararken, Í tuşuna basarak sistemi
etkinleştirin. Dokunmatik ekranda
Sürüş fonksiyonları ve ardından Park
Asistanı öğesini seçin. Özel park
yerine gir öğesini seçin.
Aracın hızını 20 km/saat'in altına
düşürün.
İlgili taraftaki dönüş sinyalini
çalıştırarak park etme tarafını seçin.
Araç ile park halindeki otomobiller
sırası arasında izin verilen paralel
mesafe 0,5 metre ile 1,5 metre
arasındadır.
Birden fazla ardışık park yeri
bulunduğunda, araç en sonuncusuna
yönlendirilecektir.
Boş bir park yeri algılandığında,
Renkli Bilgi Ekranında görsel bir geri
bildirim ve bir sesli sinyal verilir. Aracı
durdurun, geri vitesi seçin,
direksiyonu bırakın ve 7 km/saat'i
geçmeden hareket etmeye başlayın.Manevranın bitimi belirtilene kadar,
Park asistanının uyarılarına uyarak
ve sesli sinyallere dikkat ederek, talimatlara uygun şekilde ileri ve gerigidin. Bittiğinde, göstergelerdeki $
sembolü söner.
Park manevrası sırasında, aracın
arkasıyla bir engel arasındaki mesafe
50 cm'nin altına indiğinde sistem
otomatik olarak devre dışı bırakılır.
Paralel bir park yerinden çıkış
Etkinleştirilmesi
7" Renkli Bilgi Ekranı: bir paralel park
yerinden çıkarken, dokunmatik
ekranın ana sayfasında Park

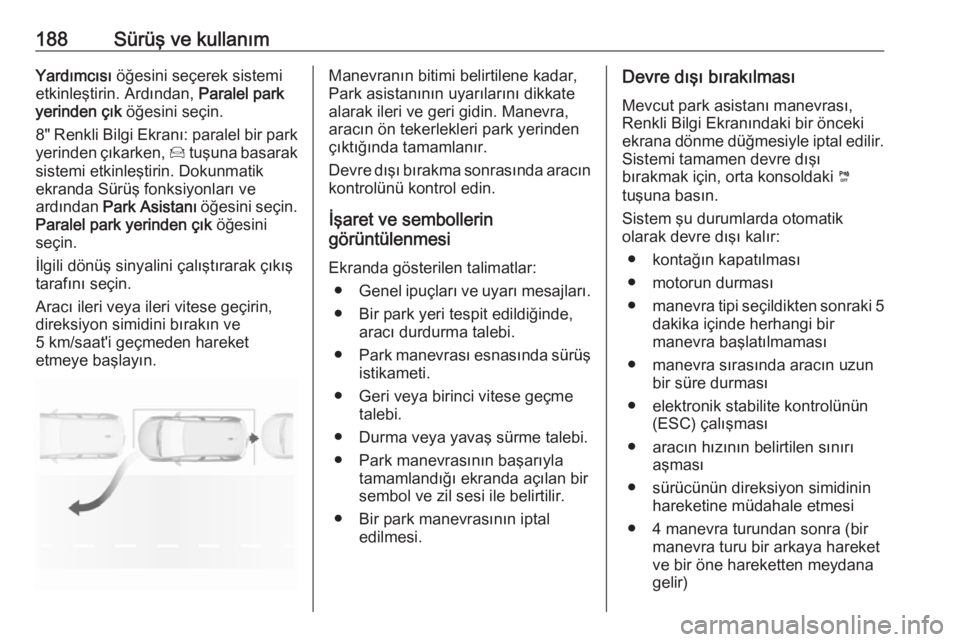

188Sürüş ve kullanımYardımcısı öğesini seçerek sistemi
etkinleştirin. Ardından, Paralel park
yerinden çık öğesini seçin.
8" Renkli Bilgi Ekranı: paralel bir park
yerinden çıkarken, Í tuşuna basarak
sistemi etkinleştirin. Dokunmatik
ekranda Sürüş fonksiyonları ve
ardından Park Asistanı öğesini seçin.
Paralel park yerinden çık öğesini
seçin.
İlgili dönüş sinyalini çalıştırarak çıkış
tarafını seçin.
Aracı ileri veya ileri vitese geçirin, direksiyon simidini bırakın ve
5 km/saat'i geçmeden hareket
etmeye başlayın.Manevranın bitimi belirtilene kadar,
Park asistanının uyarılarını dikkate
alarak ileri ve geri gidin. Manevra,
aracın ön tekerlekleri park yerinden
çıktığında tamamlanır.
Devre dışı bırakma sonrasında aracın
kontrolünü kontrol edin.
İşaret ve sembollerin
görüntülenmesi
Ekranda gösterilen talimatlar: ● Genel ipuçları ve uyarı mesajları.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri veya birinci vitese geçme talebi.
● Durma veya yavaş sürme talebi.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.Devre dışı bırakılması
Mevcut park asistanı manevrası,
Renkli Bilgi Ekranındaki bir önceki
ekrana dönme düğmesiyle iptal edilir. Sistemi tamamen devre dışı
bırakmak için, orta konsoldaki ¼
tuşuna basın.
Sistem şu durumlarda otomatik
olarak devre dışı kalır:
● kontağın kapatılması
● motorun durması
● manevra tipi seçildikten sonraki 5
dakika içinde herhangi bir
manevra başlatılmaması
● manevra sırasında aracın uzun bir süre durması
● elektronik stabilite kontrolünün (ESC) çalışması
● aracın hızının belirtilen sınırı aşması
● sürücünün direksiyon simidinin hareketine müdahale etmesi
● 4 manevra turundan sonra (bir manevra turu bir arkaya hareket
ve bir öne hareketten meydana
gelir)

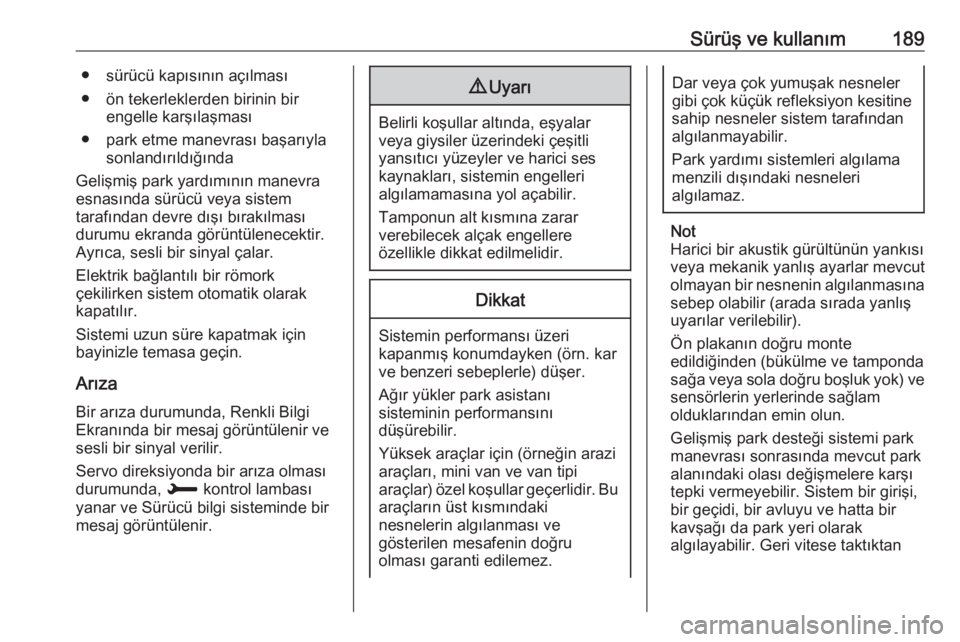

Sürüş ve kullanım189● sürücü kapısının açılması
● ön tekerleklerden birinin bir engelle karşılaşması
● park etme manevrası başarıyla sonlandırıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu ekranda görüntülenecektir.
Ayrıca, sesli bir sinyal çalar.
Elektrik bağlantılı bir römork
çekilirken sistem otomatik olarak
kapatılır.
Sistemi uzun süre kapatmak için
bayinizle temasa geçin.
Arıza Bir arıza durumunda, Renkli Bilgi
Ekranında bir mesaj görüntülenir ve
sesli bir sinyal verilir.
Servo direksiyonda bir arıza olması durumunda, H kontrol lambası
yanar ve Sürücü bilgi sisteminde bir
mesaj görüntülenir.9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan

190Sürüş ve kullanımsonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Etkinleştirilmesi
7'' Renkli Ekran: dokunmatik ekranın ana sayfasında Kör nokta kontrolü
öğesini seçin ve fonksiyonu
etkinleştirin.
8" Renkli Bilgi Ekranı: Í tuşuna
basın. Dokunmatik ekranda Sürüş
fonksiyonları ve ardından Kör nokta
izlemesi öğesini seçin. Fonksiyonu
etkinleştirin.
Fonksiyonu doğrulamak üzere,
göstergelerde B sembolü sürekli
yeşil yanar.
Çalışma prensibi
Sistem ileri yönde sürüş esnasında
yan kör nokta bölgesinde bir araç algıladığında, ilgili yan aynada
yuvarlak bir LED yanar.
LED, geçiş esnasında hemen yanar.
LED, başka bir aracı yavaşça
geçerken bir gecikme sonrasında
yanar.
