Sedili, sistemi di sicurezza63priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza
un sistema di sicurezza per bambini
rivolto nella posizione di marcia deve
essere utilizzato solo in base alle
istruzioni e alle limitazioni indicate
nella tabella 3 69.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è abilitato.
L'etichetta dell'airbag si trova su
entrambi i lati dell'aletta parasole lato passeggero anteriore.
Disattivazione dell'airbag 3 65.

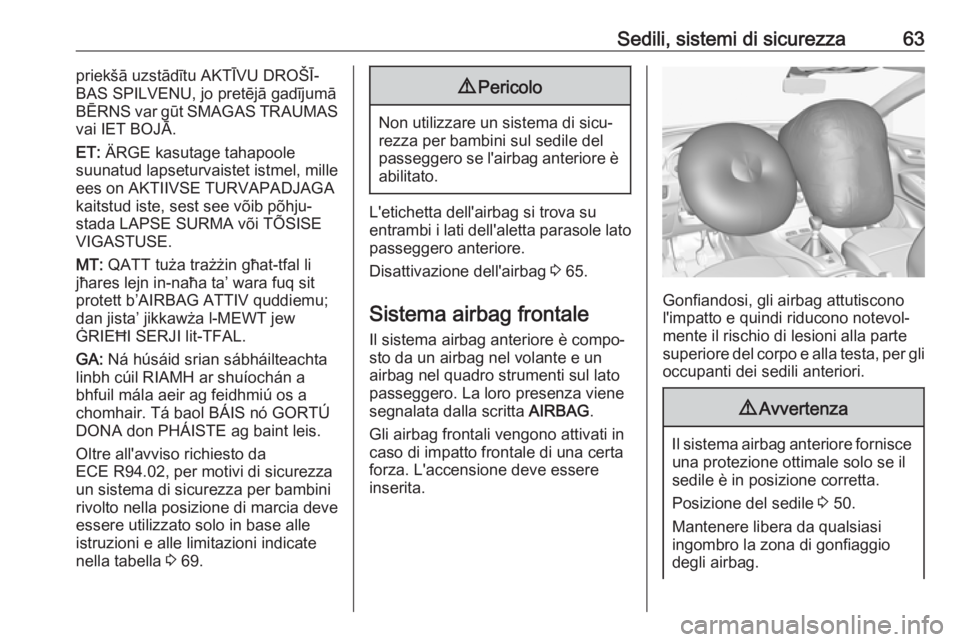

Sistema airbag frontale Il sistema airbag anteriore è compo‐sto da un airbag nel volante e un
airbag nel quadro strumenti sul lato
passeggero. La loro presenza viene
segnalata dalla scritta AIRBAG.
Gli airbag frontali vengono attivati in
caso di impatto frontale di una certa
forza. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.
9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 50.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.

64Sedili, sistemi di sicurezzaIndossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.

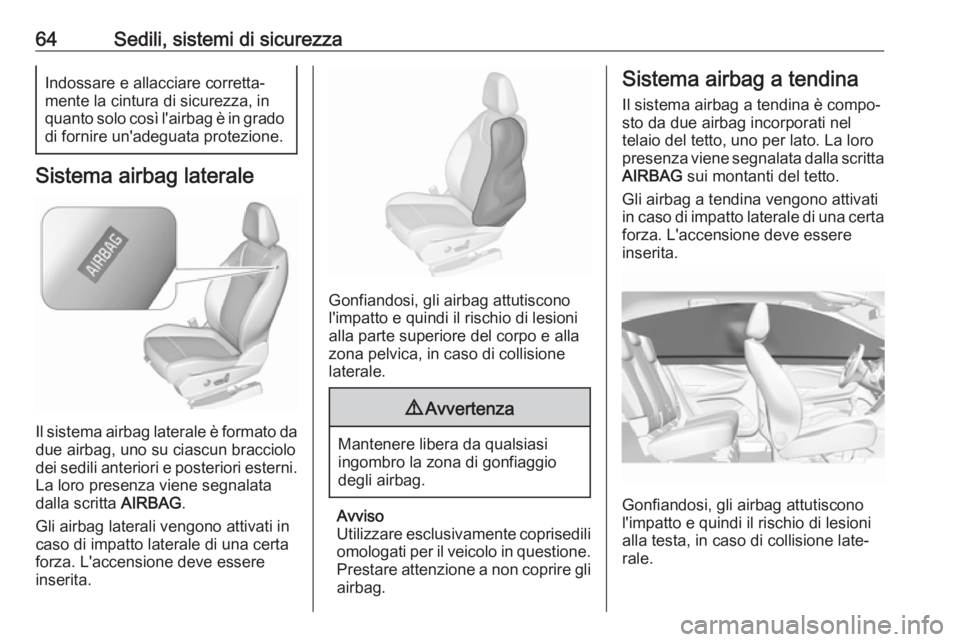

Sistema airbag laterale
Il sistema airbag laterale è formato da due airbag, uno su ciascun bracciolo
dei sedili anteriori e posteriori esterni.
La loro presenza viene segnalata
dalla scritta AIRBAG.
Gli airbag laterali vengono attivati in caso di impatto laterale di una certa
forza. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina
Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La loro
presenza viene segnalata dalla scritta
AIRBAG sui montanti del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essereinserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.

Sedili, sistemi di sicurezza659Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e senza lasciare oggetti nelle tasche
di tali indumenti.

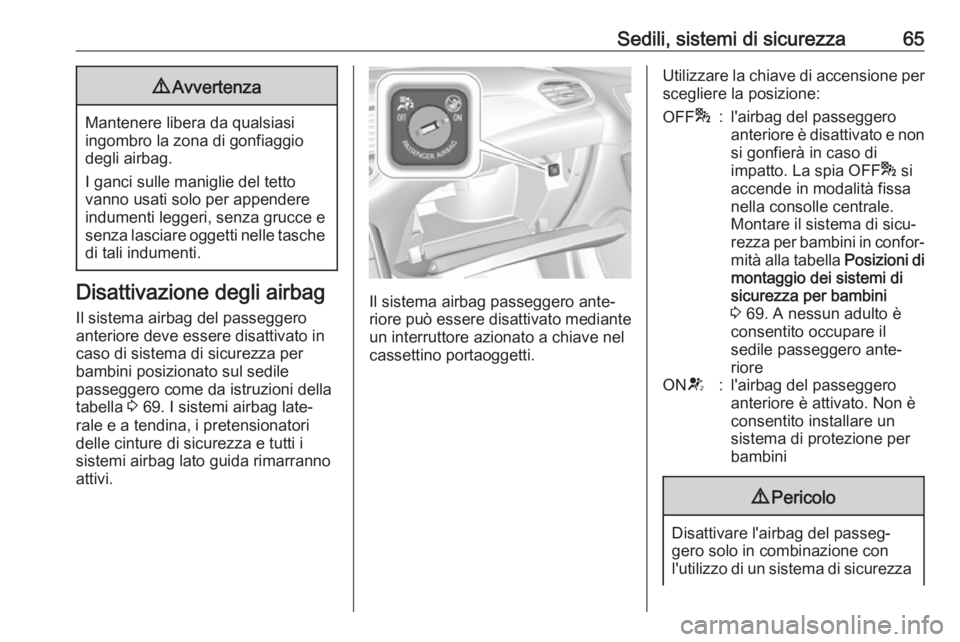

Disattivazione degli airbag
Il sistema airbag del passeggero
anteriore deve essere disattivato in
caso di sistema di sicurezza per
bambini posizionato sul sedile
passeggero come da istruzioni della tabella 3 69. I sistemi airbag late‐
rale e a tendina, i pretensionatori
delle cinture di sicurezza e tutti i
sistemi airbag lato guida rimarranno
attivi.Il sistema airbag passeggero ante‐
riore può essere disattivato mediante
un interruttore azionato a chiave nel
cassettino portaoggetti.
Utilizzare la chiave di accensione per
scegliere la posizione:OFF *:l'airbag del passeggero
anteriore è disattivato e non si gonfierà in caso di
impatto. La spia OFF * si
accende in modalità fissa
nella consolle centrale.
Montare il sistema di sicu‐
rezza per bambini in confor‐ mità alla tabella Posizioni di
montaggio dei sistemi di
sicurezza per bambini
3 69. A nessun adulto è
consentito occupare il
sedile passeggero ante‐
rioreON V:l'airbag del passeggero
anteriore è attivato. Non è
consentito installare un
sistema di protezione per
bambini9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza

66Sedili, sistemi di sicurezzaper bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 69.
Altrimenti si rischiano lesioni mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.

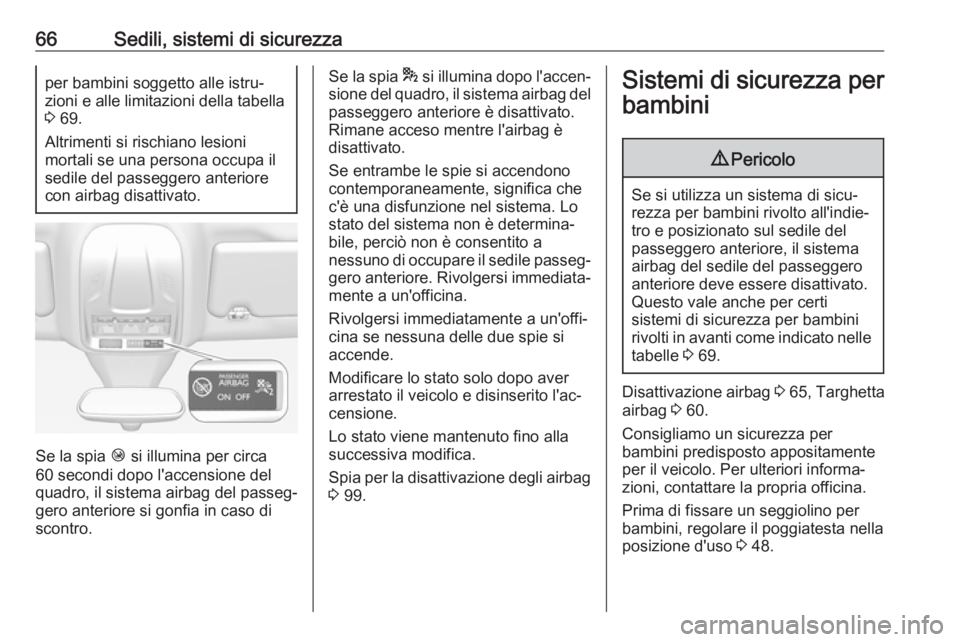

Se la spia Ó si illumina per circa
60 secondi dopo l'accensione del
quadro, il sistema airbag del passeg‐
gero anteriore si gonfia in caso di
scontro.
Se la spia * si illumina dopo l'accen‐
sione del quadro, il sistema airbag del passeggero anteriore è disattivato.
Rimane acceso mentre l'airbag è
disattivato.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐ mente a un'officina.
Rivolgersi immediatamente a un'offi‐
cina se nessuna delle due spie si
accende.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 99.Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 69.
Disattivazione airbag 3 65, Targhetta
airbag 3 60.
Consigliamo un sicurezza per
bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Prima di fissare un seggiolino per
bambini, regolare il poggiatesta nella
posizione d'uso 3 48.

Sedili, sistemi di sicurezza67Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione e alle istruzioni del costruttore
del sistema di sicurezza per bambini.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. A seconda delle dimen‐
sioni dei sistemi di sicurezza per
bambini utilizzati, ai sedili laterali si
possono fissare fino a due sistemi di

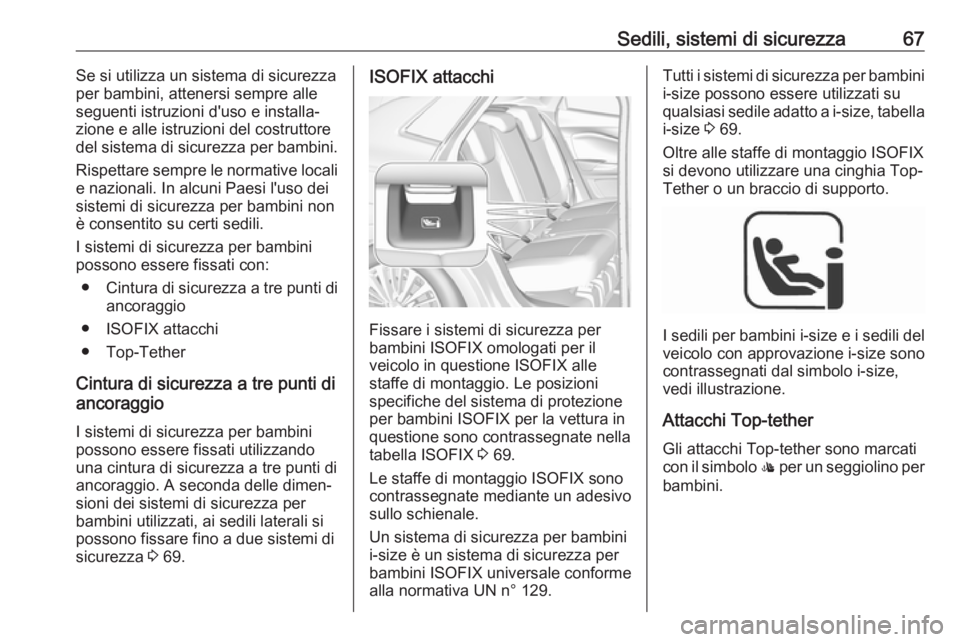

sicurezza 3 69.ISOFIX attacchi
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio. Le posizioni
specifiche del sistema di protezione
per bambini ISOFIX per la vettura in
questione sono contrassegnate nella
tabella ISOFIX 3 69.
Le staffe di montaggio ISOFIX sono contrassegnate mediante un adesivo
sullo schienale.
Un sistema di sicurezza per bambini
i-size è un sistema di sicurezza per
bambini ISOFIX universale conforme
alla normativa UN n° 129.
Tutti i sistemi di sicurezza per bambini i-size possono essere utilizzati su
qualsiasi sedile adatto a i-size, tabella
i-size 3 69.
Oltre alle staffe di montaggio ISOFIX
si devono utilizzare una cinghia Top- Tether o un braccio di supporto.
I sedili per bambini i-size e i sedili del
veicolo con approvazione i-size sono
contrassegnati dal simbolo i-size,
vedi illustrazione.

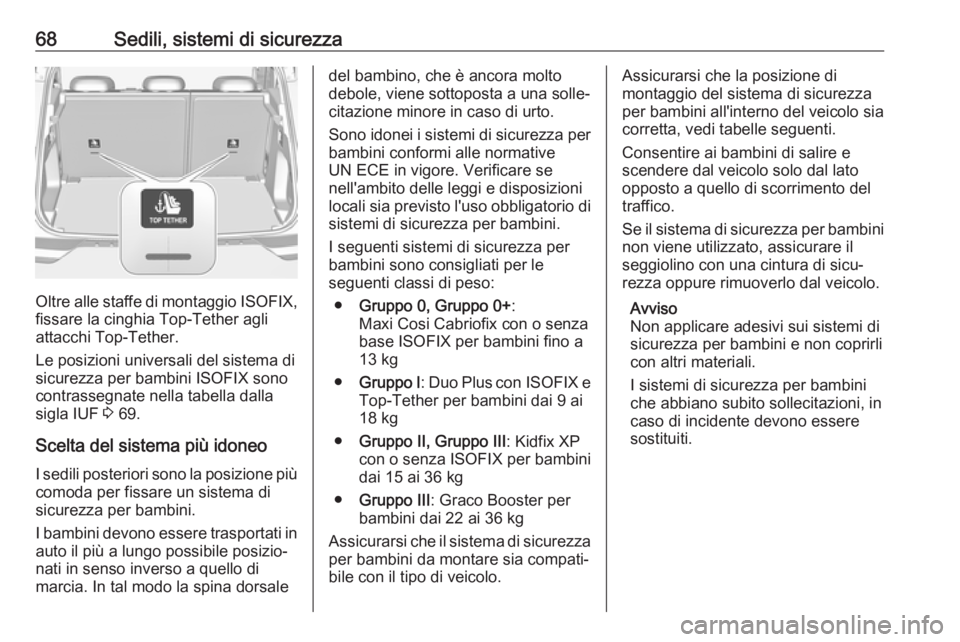

Attacchi Top-tether
Gli attacchi Top-tether sono marcati
con il simbolo : per un seggiolino per
bambini.

68Sedili, sistemi di sicurezza
Oltre alle staffe di montaggio ISOFIX,
fissare la cinghia Top-Tether agli
attacchi Top-Tether.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF 3 69.
Scelta del sistema più idoneo I sedili posteriori sono la posizione più comoda per fissare un sistema disicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza per
bambini conformi alle normative
UN ECE in vigore. Verificare se
nell'ambito delle leggi e disposizioni
locali sia previsto l'uso obbligatorio di sistemi di sicurezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
● Gruppo 0, Gruppo 0+ :
Maxi Cosi Cabriofix con o senza
base ISOFIX per bambini fino a
13 kg
● Gruppo I : Duo Plus con ISOFIX e
Top-Tether per bambini dai 9 ai
18 kg
● Gruppo II, Gruppo III : Kidfix XP
con o senza ISOFIX per bambini dai 15 ai 36 kg
● Gruppo III : Graco Booster per
bambini dai 22 ai 36 kg
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

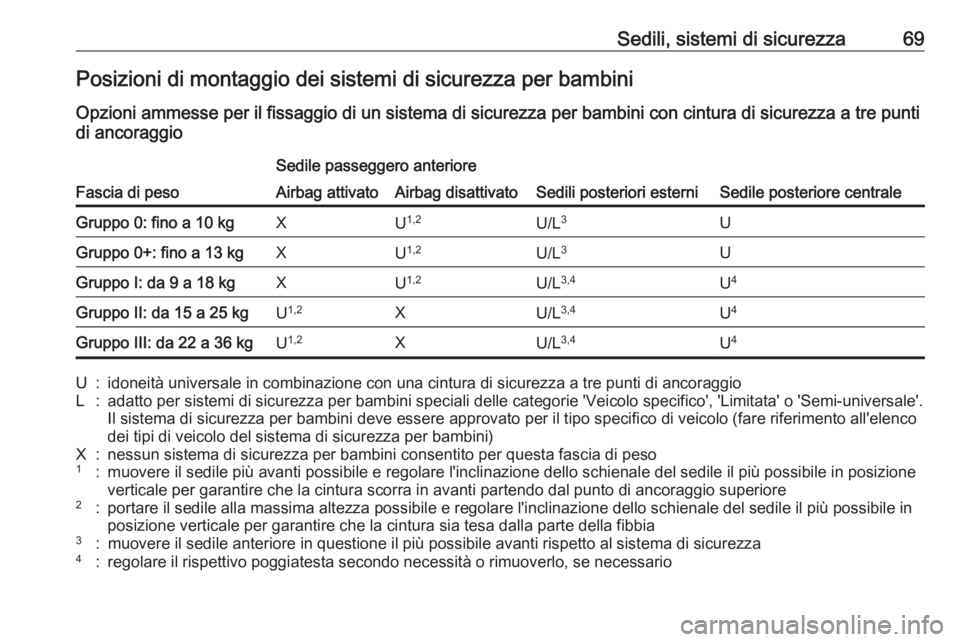

Sedili, sistemi di sicurezza69Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3UGruppo 0+: fino a 13 kgXU1,2U/L 3UGruppo I: da 9 a 18 kgXU1,2U/L 3,4U4Gruppo II: da 15 a 25 kgU1,2XU/L 3,4U4Gruppo III: da 22 a 36 kgU1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario

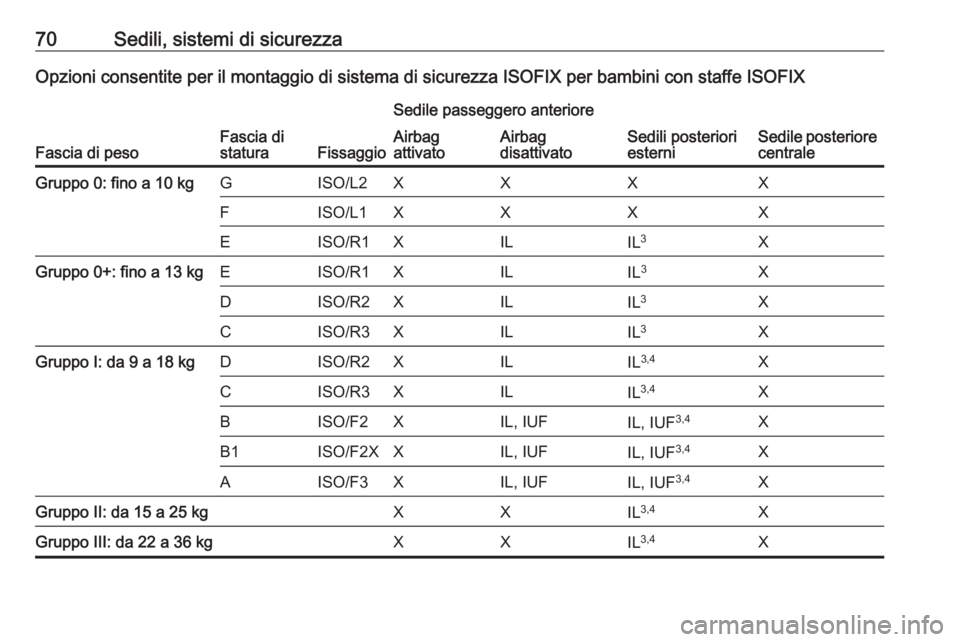

70Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sedile passeggero anteriore
Sedili posteriori
esterniSedile posteriore centrale
Airbag
attivatoAirbag
disattivatoGruppo 0: fino a 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGruppo 0+: fino a 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGruppo I: da 9 a 18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF 3,4XAISO/F3XIL, IUFIL, IUF3,4XGruppo II: da 15 a 25 kgXXIL3,4XGruppo III: da 22 a 36 kgXXIL3,4X
