2018 OPEL GRANDLAND X Manuale di uso e manutenzione (in Italian)

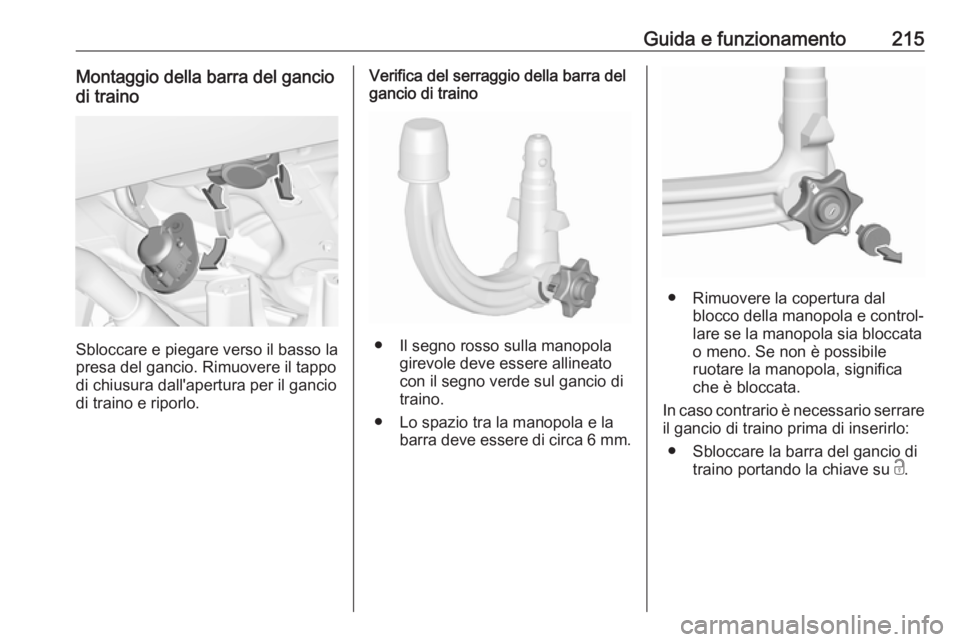

Guida e funzionamento215Montaggio della barra del ganciodi traino
Sbloccare e piegare verso il basso la
presa del gancio. Rimuovere il tappo
di chiusura dall'apertura per il gancio
di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● Rimuovere la copertura dal
blocco della manopola e control‐
lare se la manopola sia bloccata
o meno. Se non è possibile
ruotare la manopola, significa
che è bloccata.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.

216Guida e funzionamento

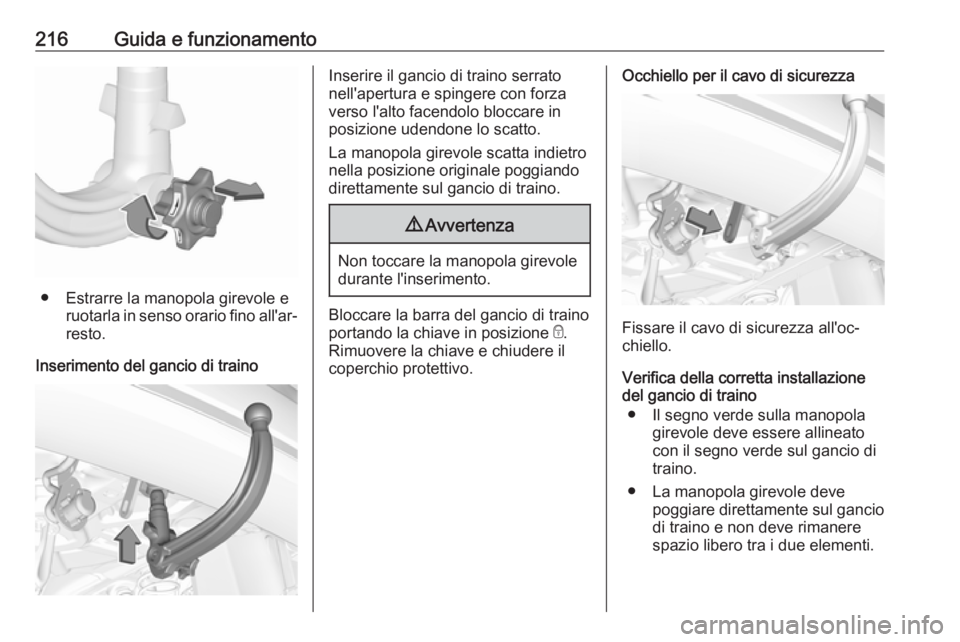

● Estrarre la manopola girevole eruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.

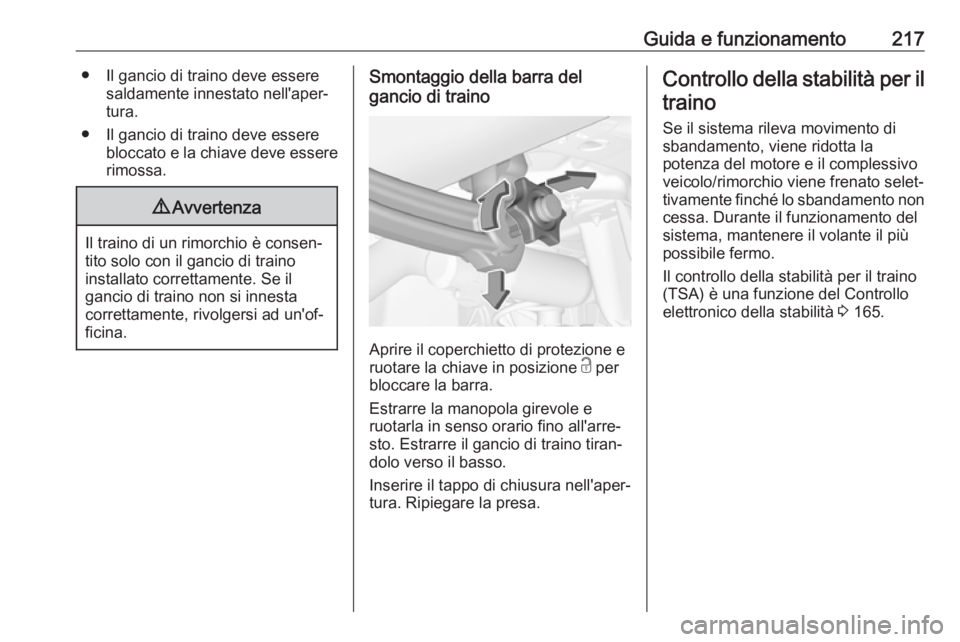

Guida e funzionamento217● Il gancio di traino deve esseresaldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Smontaggio della barra del
gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare la presa.
Controllo della stabilità per il
traino
Se il sistema rileva movimento di
sbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo/rimorchio viene frenato selet‐
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità 3 165.

218Cura del veicoloCura del veicoloInformazioni generali.................219
Accessori e modifiche alla vettura .................................... 219
Rimessaggio del veicolo ..........219
Demolizione dei veicoli ............220
Controlli del veicolo ....................220
Esecuzione dei lavori ..............220
Cofano ..................................... 221
Olio motore .............................. 221
Liquido di raffreddamento del motore .................................... 222
Liquido di lavaggio ...................223
Freni ........................................ 223
Liquido dei freni .......................224
Batteria veicolo ........................224
Spurgo del sistema di alimentazione diesel ...............225
Sostituzione delle spazzole tergicristalli ............................. 225
Sostituzione delle lampadine .....226
Fari alogeni .............................. 226
Fari LED .................................. 228
Fendinebbia ............................. 228
Luci posteriori .......................... 228
Indicatori di direzione laterali ...231Luci della targa ........................ 232
Luci interne .............................. 232
Illuminazione del quadro strumenti ................................. 232
Attrezzi per il veicolo ..................233
Attrezzi .................................... 233
Ruote e pneumatici ....................234
Pneumatici invernali ................234
Denominazione dei pneumatici .............................. 234
Pressione dei pneumatici ........234
Sistema di rilevamento perdita di pressione pneumatici .............236
Profondità del battistrada ........237
Cambio di misura dei pneumatici e dei cerchi ............................. 238
Copricerchi .............................. 238
Catene da neve .......................238
Kit di riparazione dei pneumatici .............................. 239
Sostituzione delle ruote ...........242
Ruota di scorta ........................ 245
Avviamento di emergenza .........246
Traino ......................................... 248
Traino del veicolo ....................248
Traino di un altro veicolo .........249Cura delle parti esterne e in‐
terne ........................................... 250
Cura delle parti esterne ...........250
Cura dell'abitacolo ...................252

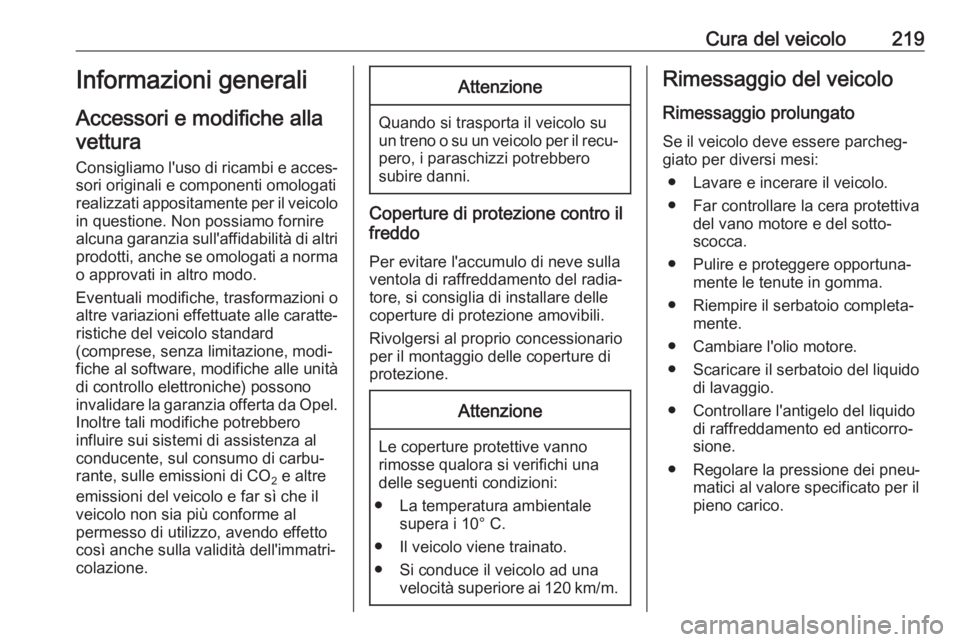

Cura del veicolo219Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Coperture di protezione contro il
freddo
Per evitare l'accumulo di neve sulla
ventola di raffreddamento del radia‐
tore, si consiglia di installare delle coperture di protezione amovibili.
Rivolgersi al proprio concessionario
per il montaggio delle coperture di
protezione.
Attenzione
Le coperture protettive vanno rimosse qualora si verifichi una
delle seguenti condizioni:
● La temperatura ambientale supera i 10° C.
● Il veicolo viene trainato.
● Si conduce il veicolo ad una velocità superiore ai 120 km/m.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.

220Cura del veicolo● Parcheggiare il veicolo in unluogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva del cambio in P. Impedire che il
veicolo si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.● Controllare il livello dell'oliomotore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.

Cura del veicolo2219Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.

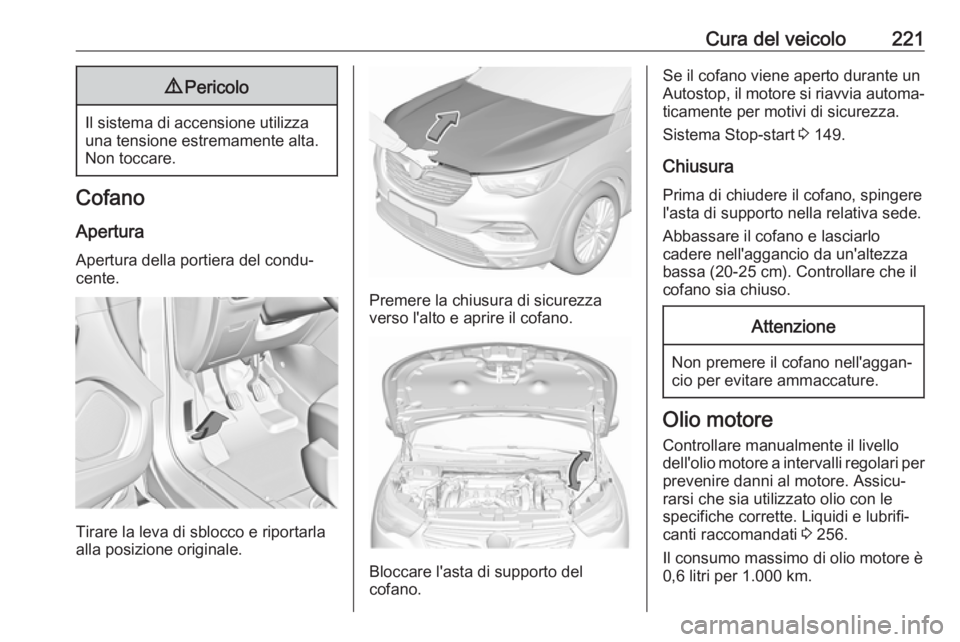

Cofano
Apertura Apertura della portiera del condu‐
cente.
Tirare la leva di sblocco e riportarla
alla posizione originale.
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Se il cofano viene aperto durante un Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Sistema Stop-start 3 149.
Chiusura
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Assicu‐ rarsi che sia utilizzato olio con lespecifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 256.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.

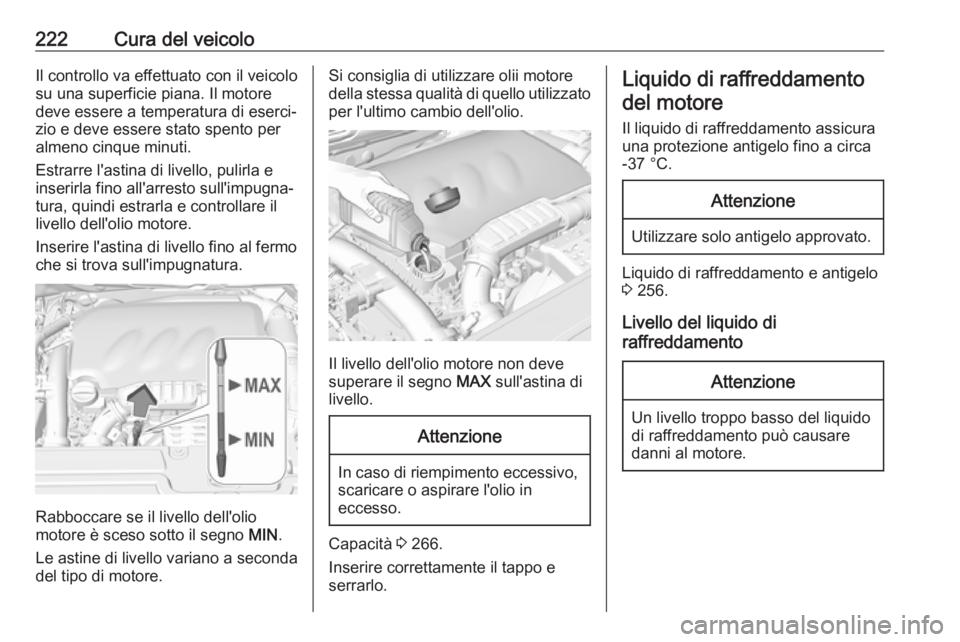

222Cura del veicoloIl controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla e
inserirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il
livello dell'olio motore.
Inserire l'astina di livello fino al fermo
che si trova sull'impugnatura.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Le astine di livello variano a seconda
del tipo di motore.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 266.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-37 °C.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 256.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
