2018 OPEL GRANDLAND X Manuale di uso e manutenzione (in Italian)

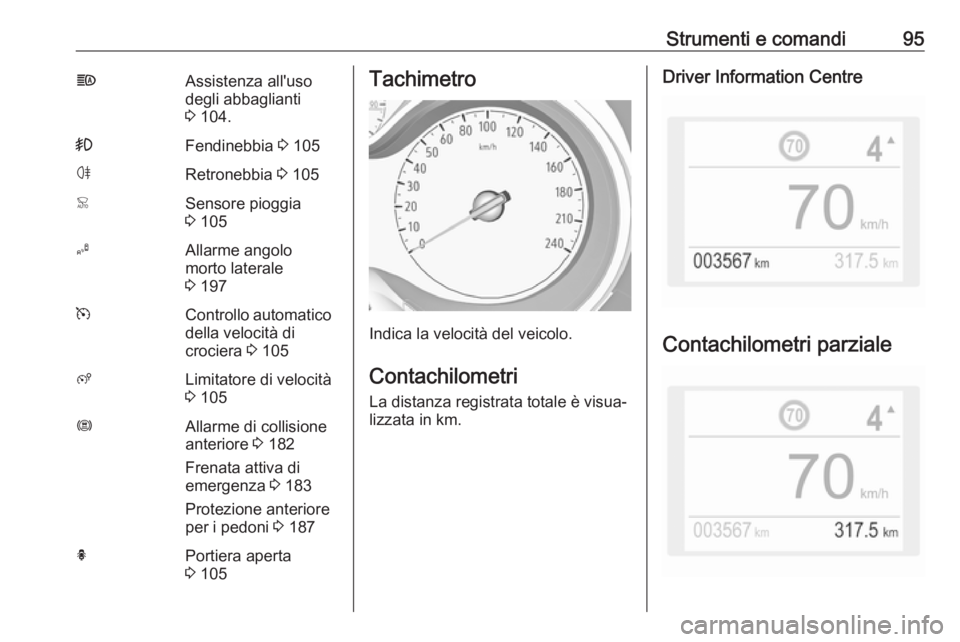

Strumenti e comandi95fAssistenza all'uso
degli abbaglianti
3 104.>Fendinebbia 3 105øRetronebbia 3 105 3 105BAllarme angolo
morto laterale
3 197mControllo automatico
della velocità di
crociera 3 105ßLimitatore di velocità
3 105ØAllarme di collisione
anteriore 3 182
Frenata attiva di
emergenza 3 183
Protezione anteriore
per i pedoni 3 187hPortiera aperta
3 105Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information Centre
Contachilometri parziale

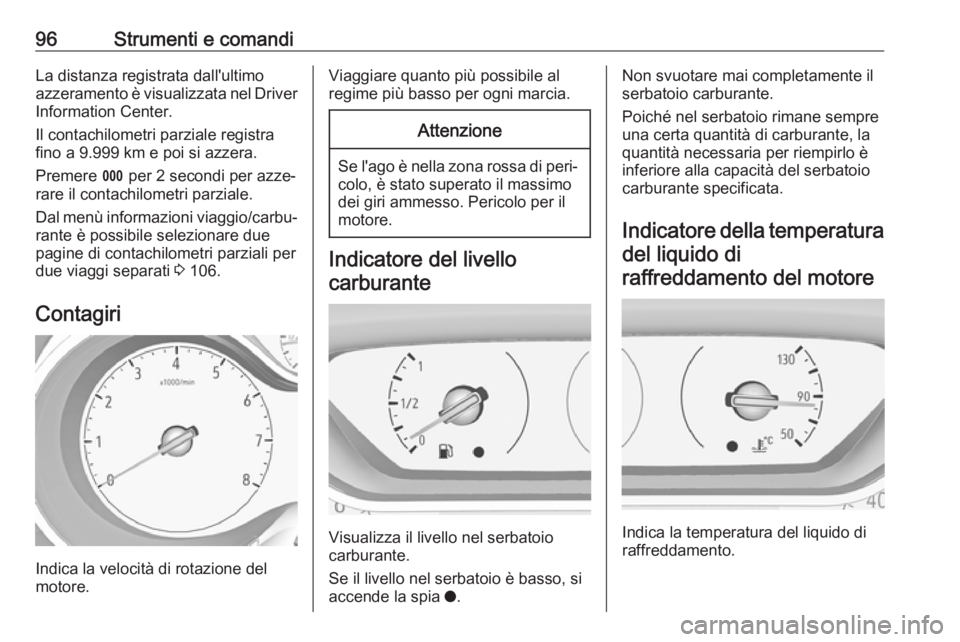

96Strumenti e comandiLa distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Dal menù informazioni viaggio/carbu‐ rante è possibile selezionare due
pagine di contachilometri parziali per
due viaggi separati 3 106.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante.
Se il livello nel serbatoio è basso, si
accende la spia o.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.

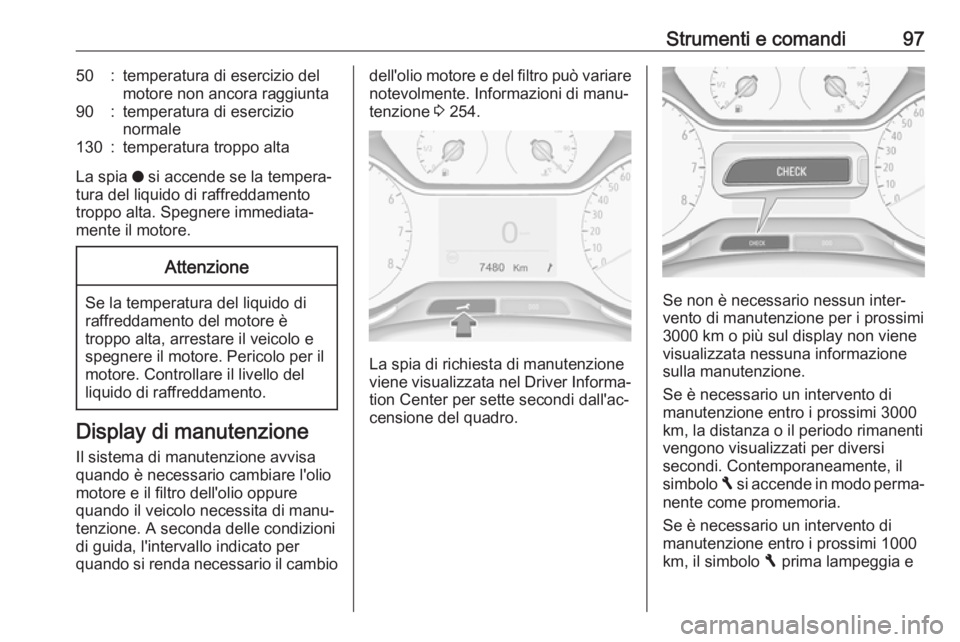

Strumenti e comandi9750:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta
La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio
dell'olio motore e del filtro può variare
notevolmente. Informazioni di manu‐
tenzione 3 254.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per sette secondi dall'ac‐
censione del quadro.
Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi 3000
km, la distanza o il periodo rimanenti
vengono visualizzati per diversi
secondi. Contemporaneamente, il
simbolo F si accende in modo perma‐
nente come promemoria.
Se è necessario un intervento di
manutenzione entro i prossimi 1000
km, il simbolo F prima lampeggia e

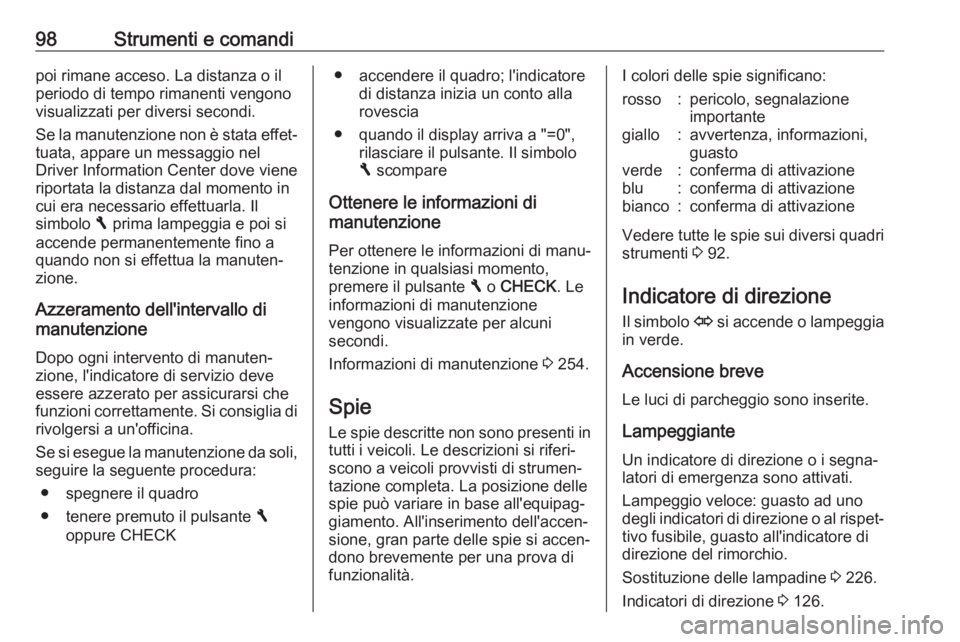

98Strumenti e comandipoi rimane acceso. La distanza o il
periodo di tempo rimanenti vengono
visualizzati per diversi secondi.
Se la manutenzione non è stata effet‐
tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il
simbolo F prima lampeggia e poi si
accende permanentemente fino a
quando non si effettua la manuten‐
zione.
Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli, seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante F
oppure CHECK● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva a "=0", rilasciare il pulsante. Il simbolo
F scompare
Ottenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante F o CHECK . Le
informazioni di manutenzione
vengono visualizzate per alcuni
secondi.
Informazioni di manutenzione 3 254.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 92.
Indicatore di direzione Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 226.
Indicatori di direzione 3 126.

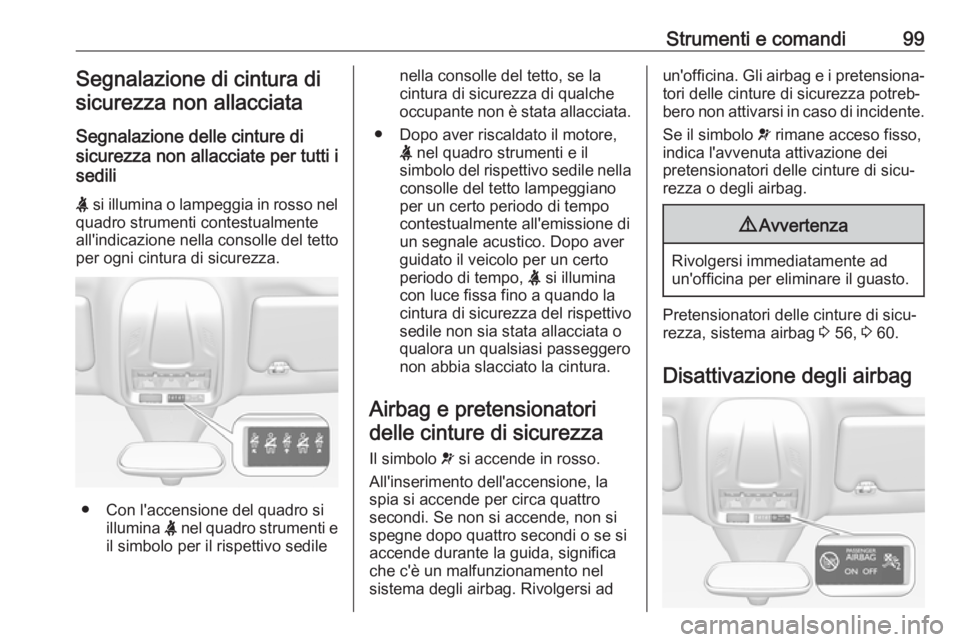

Strumenti e comandi99Segnalazione di cintura disicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.
● Con l'accensione del quadro si
illumina X nel quadro strumenti e
il simbolo per il rispettivo sedile
nella consolle del tetto, se la
cintura di sicurezza di qualche
occupante non è stata allacciata.
● Dopo aver riscaldato il motore, X nel quadro strumenti e il
simbolo del rispettivo sedile nella
consolle del tetto lampeggiano
per un certo periodo di tempo
contestualmente all'emissione di
un segnale acustico. Dopo aver
guidato il veicolo per un certo
periodo di tempo, X si illumina
con luce fissa fino a quando la
cintura di sicurezza del rispettivo
sedile non sia stata allacciata o
qualora un qualsiasi passeggero
non abbia slacciato la cintura.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si accende durante la guida, significa
che c'è un malfunzionamento nel
sistema degli airbag. Rivolgersi adun'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 56, 3 60.
Disattivazione degli airbag

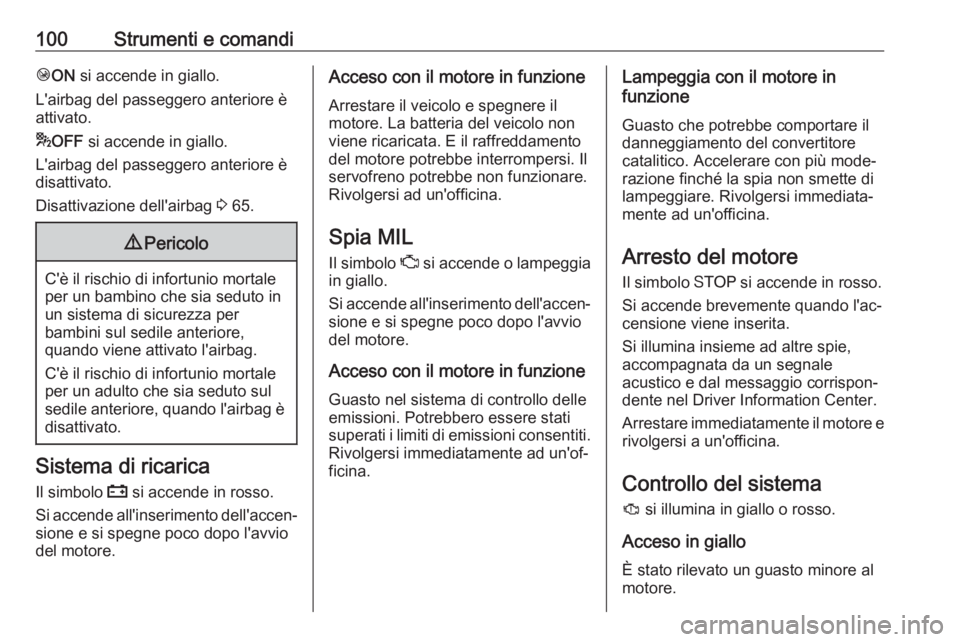

100Strumenti e comandiÓON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 65.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Arresto del motore Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si illumina insieme ad altre spie,
accompagnata da un segnale
acustico e dal messaggio corrispon‐
dente nel Driver Information Center.
Arrestare immediatamente il motore e
rivolgersi a un'officina.
Controllo del sistema J si illumina in giallo o rosso.
Acceso in giallo
È stato rilevato un guasto minore al
motore.

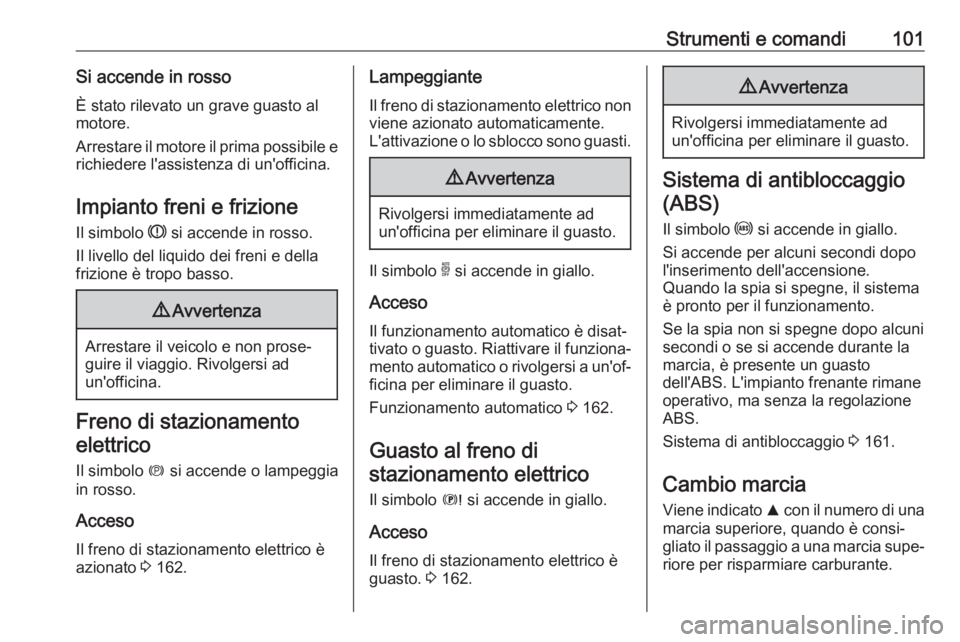

Strumenti e comandi101Si accende in rossoÈ stato rilevato un grave guasto al
motore.
Arrestare il motore il prima possibile e
richiedere l'assistenza di un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 162.
Lampeggiante
Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Il simbolo o si accende in giallo.
Acceso
Il funzionamento automatico è disat‐
tivato o guasto. Riattivare il funziona‐ mento automatico o rivolgersi a un'of‐ficina per eliminare il guasto.
Funzionamento automatico 3 162.
Guasto al freno di stazionamento elettrico
Il simbolo E si accende in giallo.
Acceso Il freno di stazionamento elettrico è
guasto. 3 162.
9
Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 161.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.

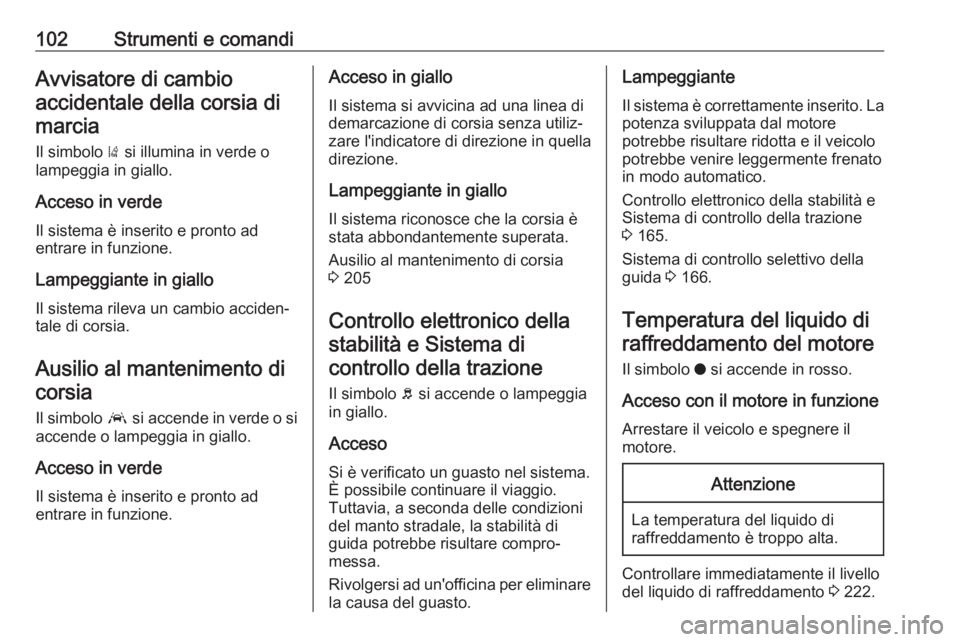

102Strumenti e comandiAvvisatore di cambioaccidentale della corsia di marcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Ausilio al mantenimento dicorsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.Acceso in giallo
Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐ zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo Il sistema riconosce che la corsia è
stata abbondantemente superata.
Ausilio al mantenimento di corsia
3 205
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio.
Tuttavia, a seconda delle condizioni
del manto stradale, la stabilità di
guida potrebbe risultare compro‐
messa.
Rivolgersi ad un'officina per eliminare la causa del guasto.Lampeggiante
Il sistema è correttamente inserito. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità e
Sistema di controllo della trazione
3 165.
Sistema di controllo selettivo della
guida 3 166.
Temperatura del liquido di raffreddamento del motore
Il simbolo o si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare immediatamente il livello del liquido di raffreddamento 3 222.
