2018 OPEL GRANDLAND X Инструкция по эксплуатации (in Russian)

Приборы и средства управления103fАвтоматическое
переключение даль‐
него света фар
3 114>Противотуманная
фара 3 114øЗадний противот‐
уманный фонарь
3 114<Датчик дождя 3 114BСистема предупреж‐
дения о препят‐
ствиях в боковых
мертвых зонах
3 219mКруиз-контроль
3 114ßОграничитель
скорости 3 115ØПредупреждение об
опасности фрон‐
тального столкно‐
вения 3 202,
Система автомати‐
ческого экстренного
торможения 3 204,
Фронтальная
система защиты
пешеходов 3 208hОткрыта дверь
3 115
Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Информационный центр
водителя

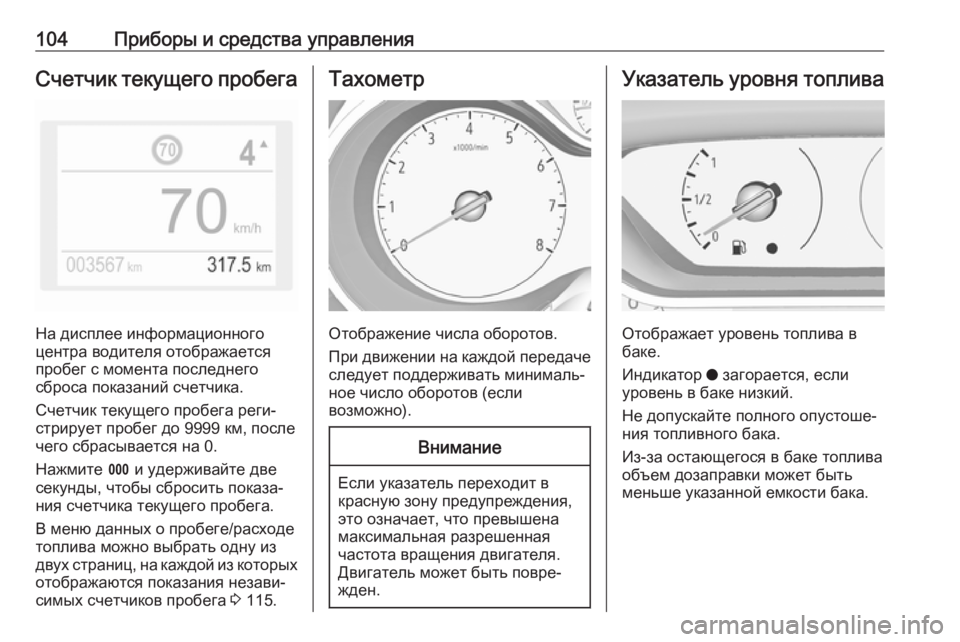

104Приборы и средства управленияСчетчик текущего пробега
На дисплее информационного
центра водителя отображается
пробег с момента последнего
сброса показаний счетчика.
Счетчик текущего пробега реги‐
стрирует пробег до 9999 км, после
чего сбрасывается на 0.
Нажмите L и удерживайте две
секунды, чтобы сбросить показа‐
ния счетчика текущего пробега.
В меню данных о пробеге/расходе
топлива можно выбрать одну из
двух страниц, на каждой из которых отображаются показания незави‐
симых счетчиков пробега 3 115.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор o загорается, если
уровень в баке низкий.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

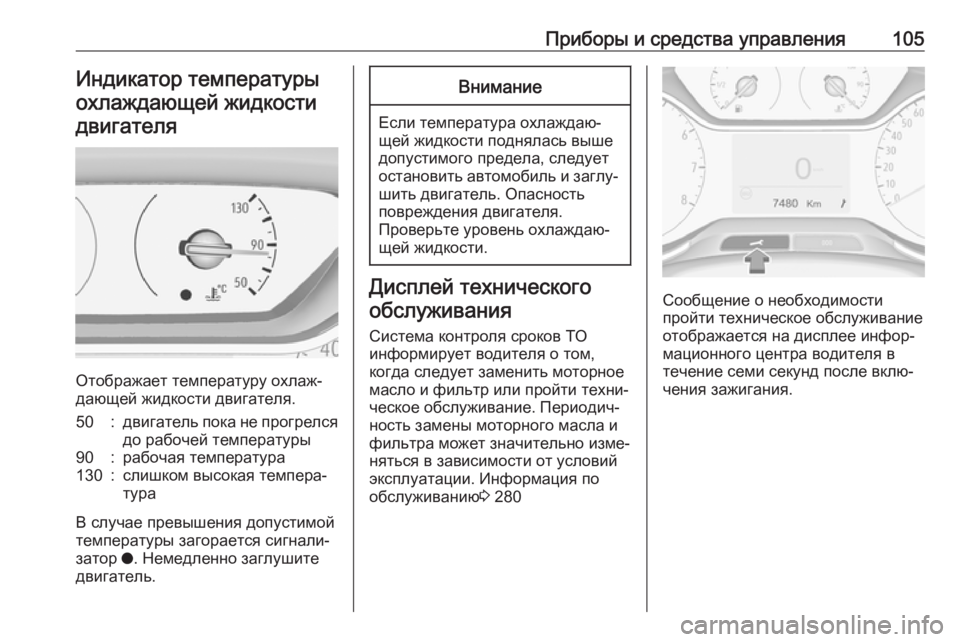

Приборы и средства управления105Индикатор температурыохлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50:двигатель пока не прогрелся
до рабочей температуры90:рабочая температура130:слишком высокая темпера‐
тура
В случае превышения допустимой
температуры загорается сигнали‐
затор o. Немедленно заглушите
двигатель.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Система контроля сроков ТО
информирует водителя о том,
когда следует заменить моторное
масло и фильтр или пройти техни‐
ческое обслуживание. Периодич‐
ность замены моторного масла и
фильтра может значительно изме‐
няться в зависимости от условий
эксплуатации. Информация по
обслуживанию 3 280Сообщение о необходимости
пройти техническое обслуживание
отображается на дисплее инфор‐
мационного центра водителя в
течение семи секунд после вклю‐
чения зажигания.

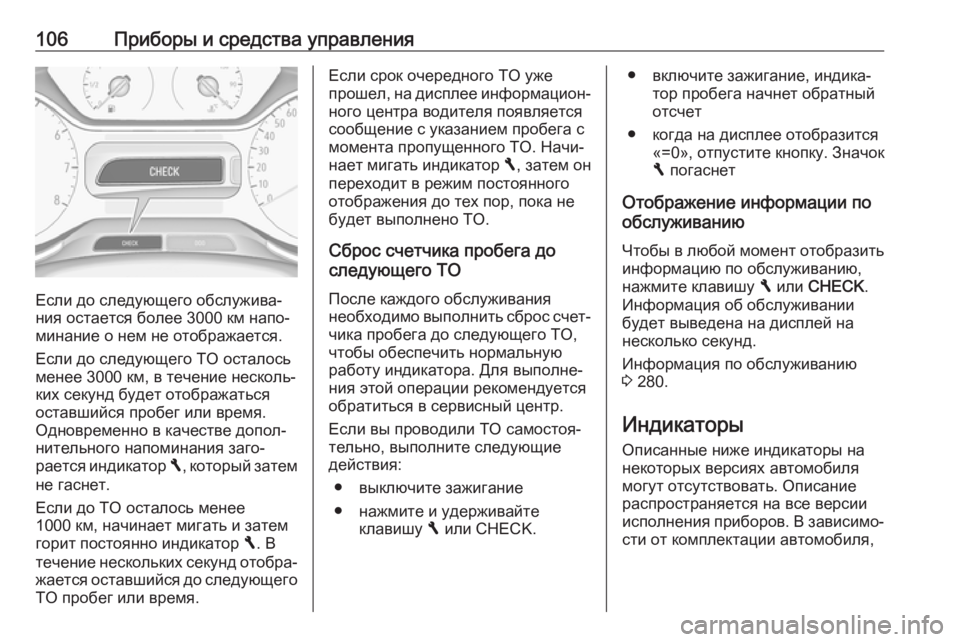

106Приборы и средства управления
Если до следующего обслужива‐
ния остается более 3000 км напо‐
минание о нем не отображается.
Если до следующего ТО осталось
менее 3000 км, в течение несколь‐
ких секунд будет отображаться
оставшийся пробег или время.
Одновременно в качестве допол‐
нительного напоминания заго‐
рается индикатор F, который затем
не гаснет.
Если до ТО осталось менее
1000 км, начинает мигать и затем
горит постоянно индикатор F. В
течение нескольких секунд отобра‐ жается оставшийся до следующего
ТО пробег или время.
Если срок очередного ТО уже
прошел, на дисплее информацион‐ ного центра водителя появляется
сообщение с указанием пробега с
момента пропущенного ТО. Начи‐ нает мигать индикатор F, затем он
переходит в режим постоянного отображения до тех пор, пока не
будет выполнено ТО.
Сброс счетчика пробега до
следующего ТО
После каждого обслуживания
необходимо выполнить сброс счет‐
чика пробега до следующего ТО,
чтобы обеспечить нормальную
работу индикатора. Для выполне‐ ния этой операции рекомендуется
обратиться в сервисный центр.
Если вы проводили ТО самостоя‐
тельно, выполните следующие
действия:
● выключите зажигание
● нажмите и удерживайте клавишу F или CHECK.● включите зажигание, индика‐
тор пробега начнет обратный
отсчет
● когда на дисплее отобразится «=0», отпустите кнопку. Значок
F погаснет
Отображение информации по обслуживанию
Чтобы в любой момент отобразить
информацию по обслуживанию,
нажмите клавишу F или CHECK .
Информация об обслуживании
будет выведена на дисплей на
несколько секунд.
Информация по обслуживанию
3 280.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,

Приборы и средства управления107расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
См. все индикаторы на различных комбинациях приборов 3 100.
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 251.
Указатели поворота 3 139.
Напоминание о ремне безопасности
Индикаторы непристегнутых
ремней безопасности всех
сидений
X в комбинации приборов горит
или мигает красным цветом, в
потолочной консоли горит индика‐
тор для каждого непристегнутого
ремня.
● После включения зажигания
загорается индикатор X в
комбинации приборов и инди‐
каторы в потолочной консоли,
если какие-то ремни безопас‐
ности на занятых сиденьях не
пристегнуты.
● После начала движения инди‐ катор X в комбинации прибо‐
ров и соответствующие инди‐
каторы в потолочной консоли
переходят в мигающий режим
и звучит сигнал зуммера.
Спустя некоторое время инди‐
катор X начинает гореть
постоянно и гаснет после того,
как ремень безопасности на

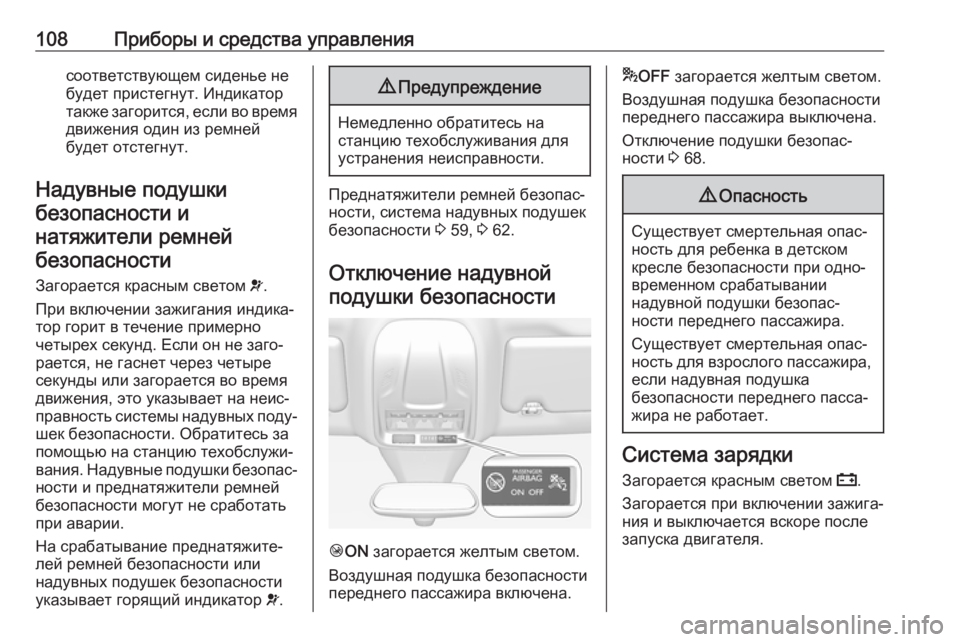

108Приборы и средства управлениясоответствующем сиденье не
будет пристегнут. Индикатор
также загорится, если во время движения один из ремней
будет отстегнут.
Надувные подушки безопасности инатяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через четыре
секунды или загорается во время
движения, это указывает на неис‐
правность системы надувных поду‐
шек безопасности. Обратитесь за
помощью на станцию техобслужи‐
вания. Надувные подушки безопас‐
ности и преднатяжители ремней
безопасности могут не сработать
при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 59, 3 62.
Отключение надувной подушки безопасности
Ó ON загорается желтым светом.
Воздушная подушка безопасности
переднего пассажира включена.
* OFF загорается желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена.
Отключение подушки безопас‐
ности 3 68.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.

Приборы и средства управления109Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализаторнеисправности
Z горит или мигает желтым
светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Заглушите двигатель
Загорается красным светом Y.
Загорается на короткое время при
включении зажигания.
Загорается вместе с другими инди‐
каторами и сопровождается
тревожным сигналом зуммера иотображением соответствующего
сообщения на дисплее информа‐
ционного центра водителя.
Незамедлительно остановить
двигатель и обратиться за
помощью на станцию техобслужи‐
вания.
Проверка системы J может гореть желтым или крас‐
ным цветом.
Горит желтым светом
Свидетельствует о наличии несу‐
щественной неисправности двига‐
теля.
Горит красным светом
Свидетельствует о наличии серь‐ езной неисправности двигателя.
Заглушите двигатель как можно
скорее и обратитесь за помощью в сервисный центр.
Тормозная система и сцепление
Загорается красным светом R.

110Приборы и средства управленияУровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального
допустимого.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
затянут 3 179.
Мигание Электрический стояночный тормоз
не включается автоматически.
Стояночный тормоз не включается
или не выключается.
9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
o горит желтым светом.
Непрерывное горение Автоматический режим отключен
или не работает. Снова включите
автоматический режим или обра‐
титесь в сервисный центр для
устранения неполадки.
Автоматический режим 3 179.
Неисправность электрического
стояночного тормоза
E горит желтым светом.
Непрерывное горение Электрический стояночный тормоз
неисправен. 3 179.
9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS.
Тормозная система при этом
сохраняет работоспособность,
однако система АBS отключится.
Антиблокировочная тормозная
система 3 179.
