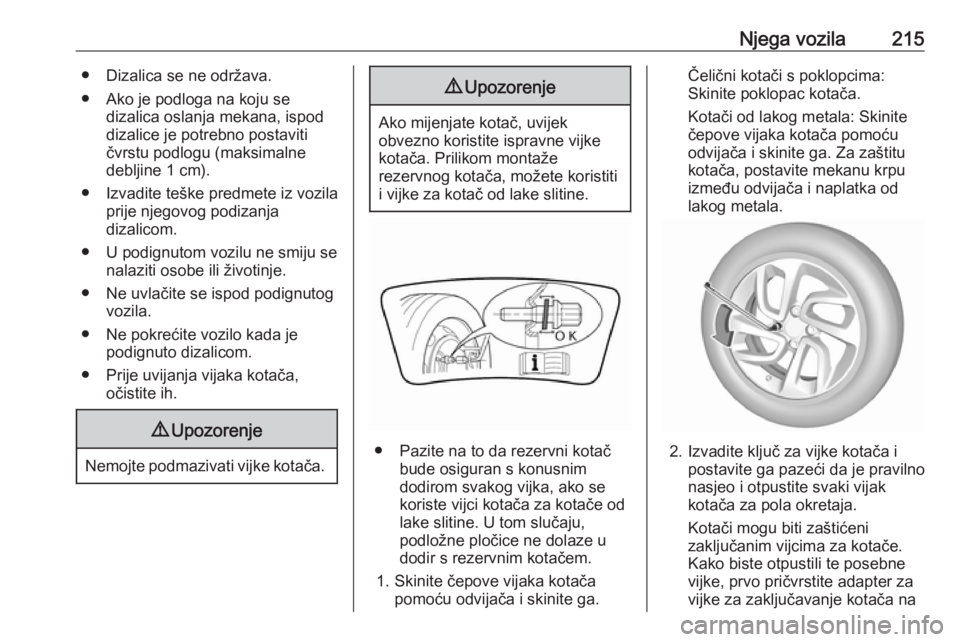

Njega vozila215● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Prije uvijanja vijaka kotača, očistite ih.9Upozorenje
Nemojte podmazivati vijke kotača.
9Upozorenje
Ako mijenjate kotač, uvijek
obvezno koristite ispravne vijke
kotača. Prilikom montaže
rezervnog kotača, možete koristiti i vijke za kotač od lake slitine.
● Pazite na to da rezervni kotač bude osiguran s konusnim
dodirom svakog vijka, ako se
koriste vijci kotača za kotače od lake slitine. U tom slučaju,
podložne pločice ne dolaze u
dodir s rezervnim kotačem.
1. Skinite čepove vijaka kotača pomoću odvijača i skinite ga.
Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Skinite
čepove vijaka kotača pomoću
odvijača i skinite ga. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
2. Izvadite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo i otpustite svaki vijak
kotača za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim vijcima za kotače.
Kako biste otpustili te posebne
vijke, prvo pričvrstite adapter za
vijke za zaključavanje kotača na

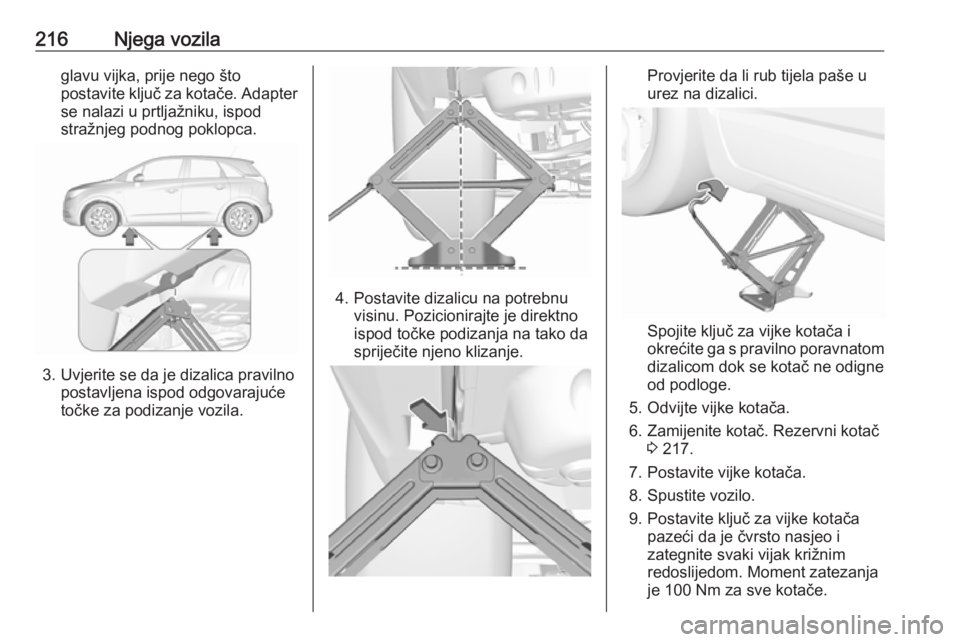

216Njega vozilaglavu vijka, prije nego što
postavite ključ za kotače. Adapter
se nalazi u prtljažniku, ispod
stražnjeg podnog poklopca.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Provjerite da li rub tijela paše u
urez na dizalici.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte vijke kotača.
6. Zamijenite kotač. Rezervni kotač 3 217.
7. Postavite vijke kotača.
8. Spustite vozilo.
9. Postavite ključ za vijke kotača pazeći da je čvrsto nasjeo i
zategnite svaki vijak križnim
redoslijedom. Moment zatezanja
je 100 Nm za sve kotače.

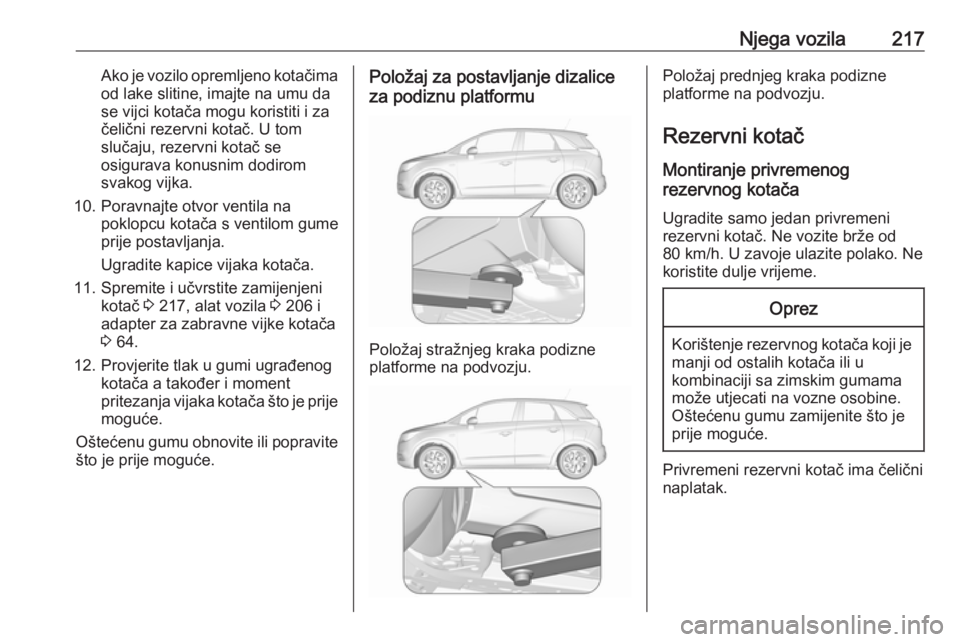

Njega vozila217Ako je vozilo opremljeno kotačima
od lake slitine, imajte na umu da
se vijci kotača mogu koristiti i za
čelični rezervni kotač. U tom
slučaju, rezervni kotač se
osigurava konusnim dodirom
svakog vijka.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice vijaka kotača.
11. Spremite i učvrstite zamijenjeni kotač 3 217, alat vozila 3 206 i
adapter za zabravne vijke kotača
3 64.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja vijaka kotača što je prije moguće.
Oštećenu gumu obnovite ili popravite što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Položaj stražnjeg kraka podizne
platforme na podvozju.
Položaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač
Montiranje privremenog
rezervnog kotača
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Privremeni rezervni kotač ima čelični
naplatak.

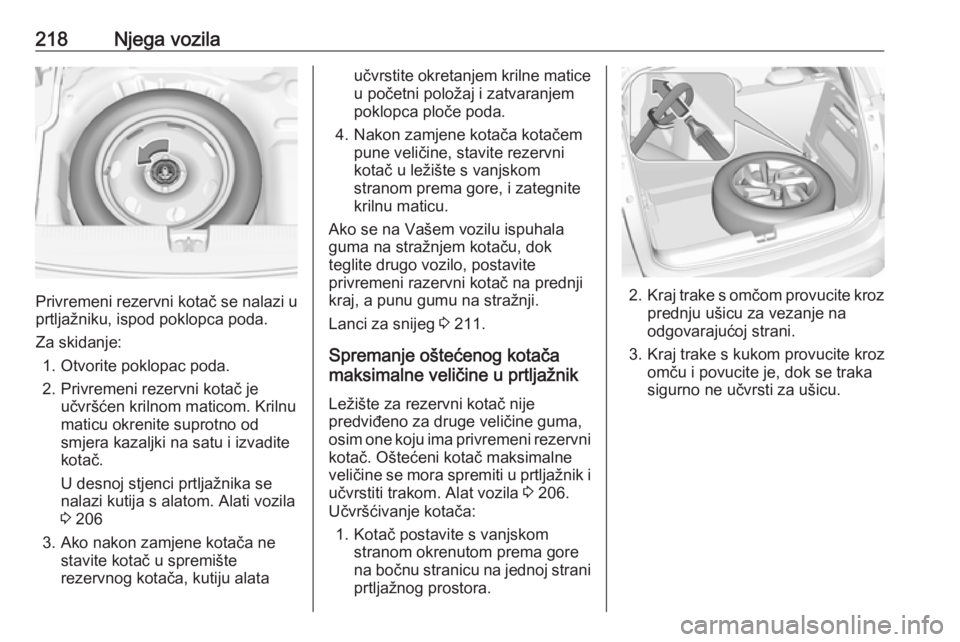

218Njega vozila
Privremeni rezervni kotač se nalazi u
prtljažniku, ispod poklopca poda.
Za skidanje: 1. Otvorite poklopac poda.
2. Privremeni rezervni kotač je učvršćen krilnom maticom. Krilnu
maticu okrenite suprotno od
smjera kazaljki na satu i izvadite
kotač.
U desnoj stjenci prtljažnika se
nalazi kutija s alatom. Alati vozila
3 206
3. Ako nakon zamjene kotača ne stavite kotač u spremište
rezervnog kotača, kutiju alata
učvrstite okretanjem krilne matice
u početni položaj i zatvaranjem
poklopca ploče poda.
4. Nakon zamjene kotača kotačem pune veličine, stavite rezervni
kotač u ležište s vanjskom
stranom prema gore, i zategnite
krilnu maticu.
Ako se na Vašem vozilu ispuhala
guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 211.
Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
Ležište za rezervni kotač nije
predviđeno za druge veličine guma, osim one koju ima privremeni rezervni
kotač. Oštećeni kotač maksimalne veličine se mora spremiti u prtljažnik i učvrstiti trakom. Alat vozila 3 206.
Učvršćivanje kotača:
1. Kotač postavite s vanjskom stranom okrenutom prema gore
na bočnu stranicu na jednoj strani prtljažnog prostora.
2. Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na
odgovarajućoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu.

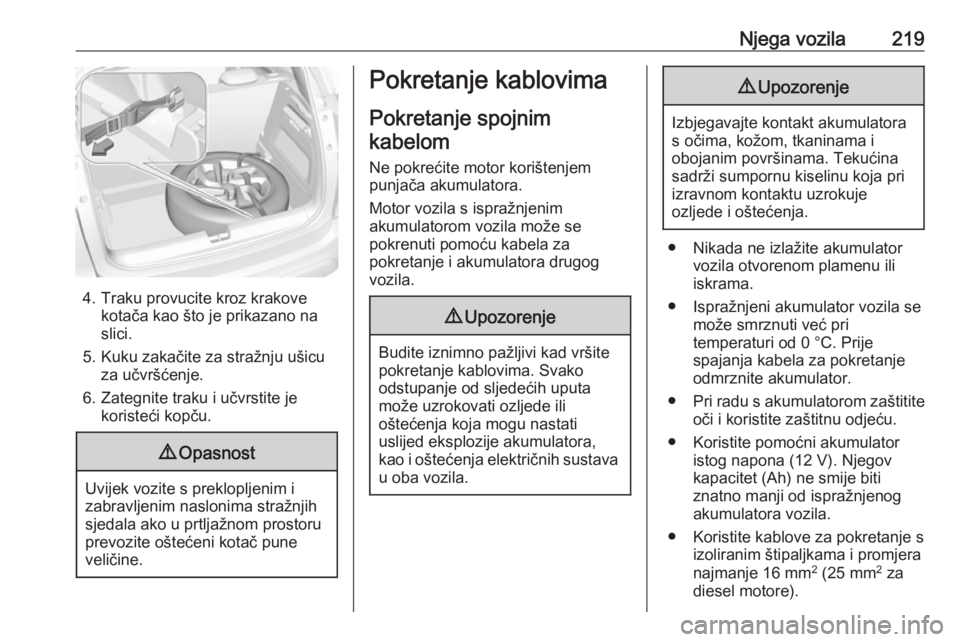

Njega vozila219
4. Traku provucite kroz krakovekotača kao što je prikazano na
slici.
5. Kuku zakačite za stražnju ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).

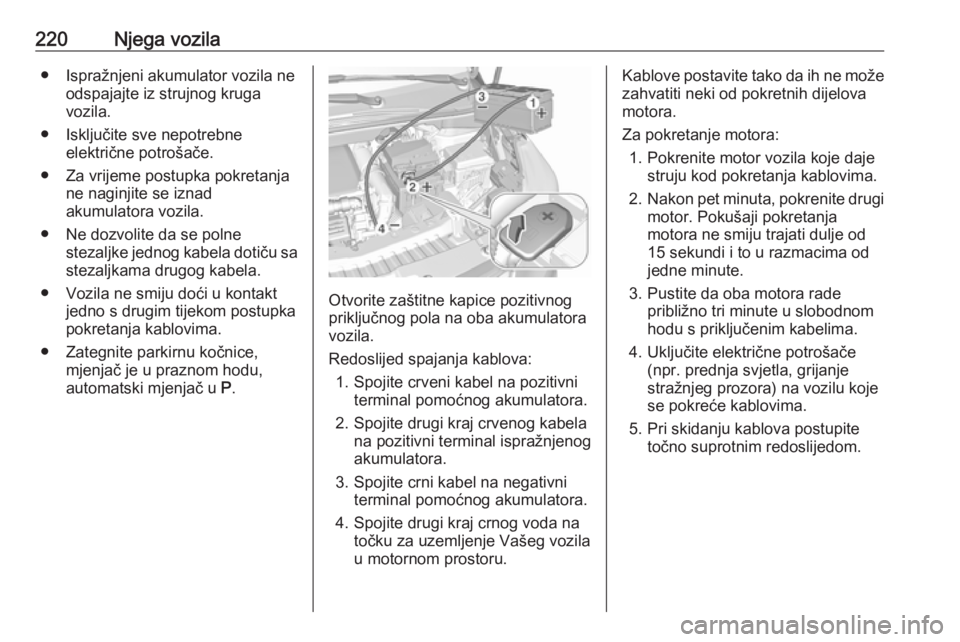

220Njega vozila● Ispražnjeni akumulator vozila neodspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
Otvorite zaštitne kapice pozitivnog
priključnog pola na oba akumulatora
vozila.
Redoslijed spajanja kablova: 1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelovamotora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.

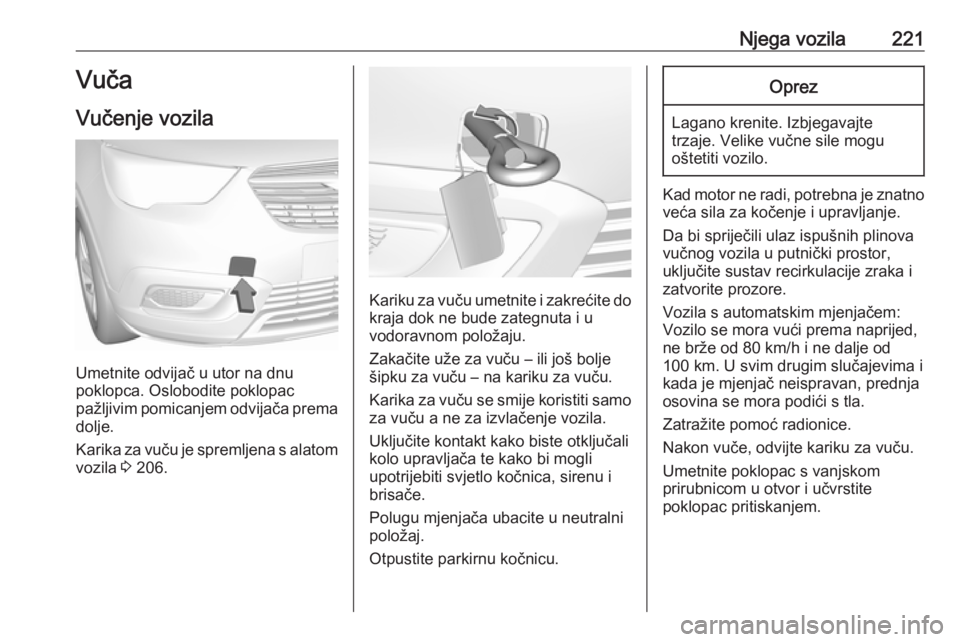

Njega vozila221Vuča
Vučenje vozila
Umetnite odvijač u utor na dnu
poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 206.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače.
Polugu mjenjača ubacite u neutralni
položaj.
Otpustite parkirnu kočnicu.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s automatskim mjenjačem:
Vozilo se mora vući prema naprijed,
ne brže od 80 km/h i ne dalje od
100 km. U svim drugim slučajevima i
kada je mjenjač neispravan, prednja
osovina se mora podići s tla.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču. Umetnite poklopac s vanjskom
prirubnicom u otvor i učvrstite
poklopac pritiskanjem.

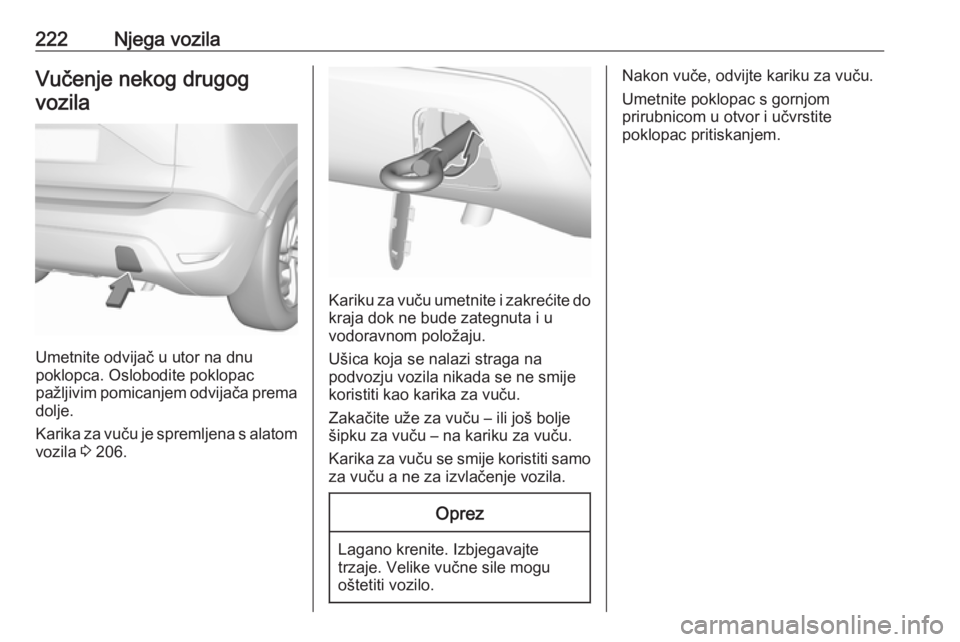

222Njega vozilaVučenje nekog drugogvozila
Umetnite odvijač u utor na dnu
poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 206.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Umetnite poklopac s gornjom
prirubnicom u otvor i učvrstite
poklopac pritiskanjem.
