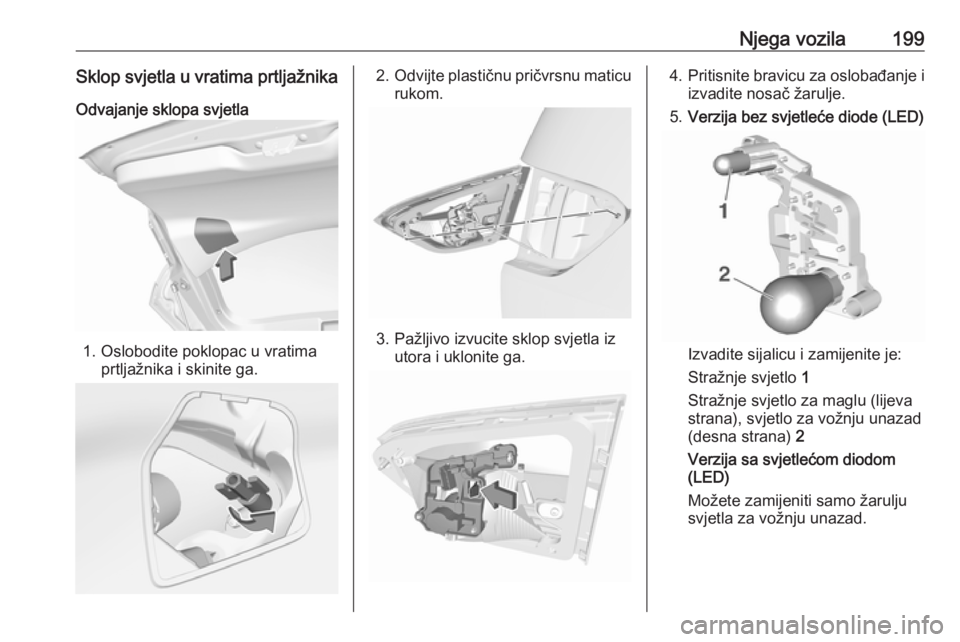

Njega vozila199Sklop svjetla u vratima prtljažnikaOdvajanje sklopa svjetla
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Pritisnite bravicu za oslobađanje i
izvadite nosač žarulje.
5. Verzija bez svjetleće diode (LED)
Izvadite sijalicu i zamijenite je:
Stražnje svjetlo 1
Stražnje svjetlo za maglu (lijeva
strana), svjetlo za vožnju unazad
(desna strana) 2
Verzija sa svjetlećom diodom
(LED)
Možete zamijeniti samo žarulju
svjetla za vožnju unazad.

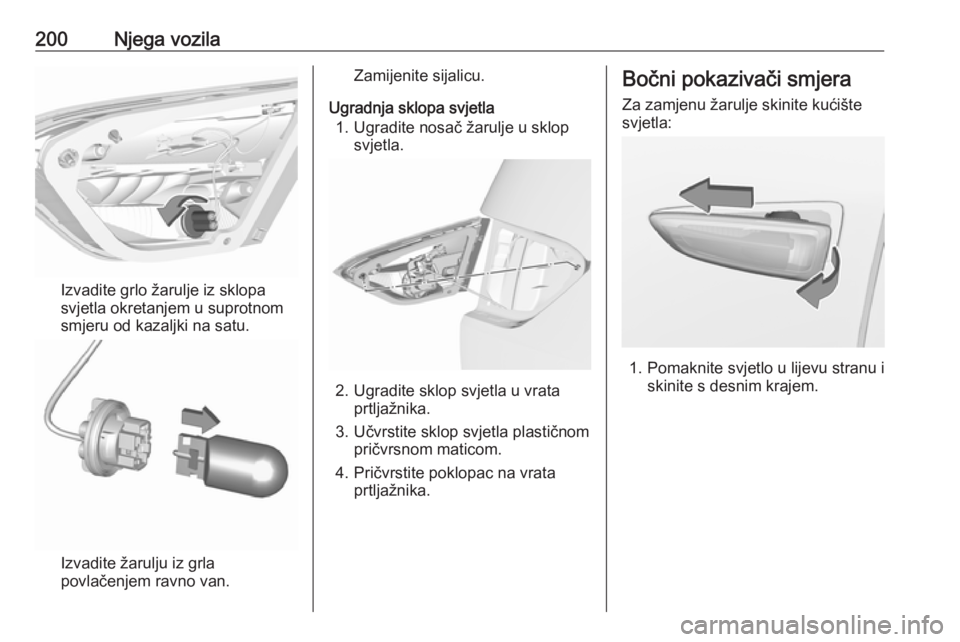

200Njega vozila
Izvadite grlo žarulje iz sklopa
svjetla okretanjem u suprotnom
smjeru od kazaljki na satu.
Izvadite žarulju iz grla
povlačenjem ravno van.
Zamijenite sijalicu.
Ugradnja sklopa svjetla 1. Ugradite nosač žarulje u sklop svjetla.
2. Ugradite sklop svjetla u vrata prtljažnika.
3. Učvrstite sklop svjetla plastičnom pričvrsnom maticom.
4. Pričvrstite poklopac na vrata prtljažnika.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

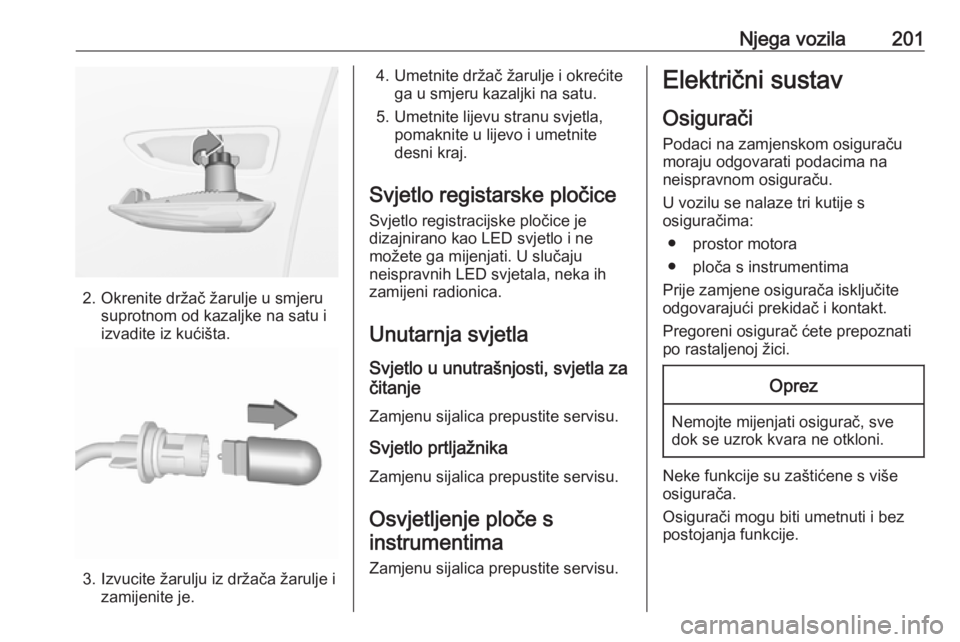

Njega vozila201
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

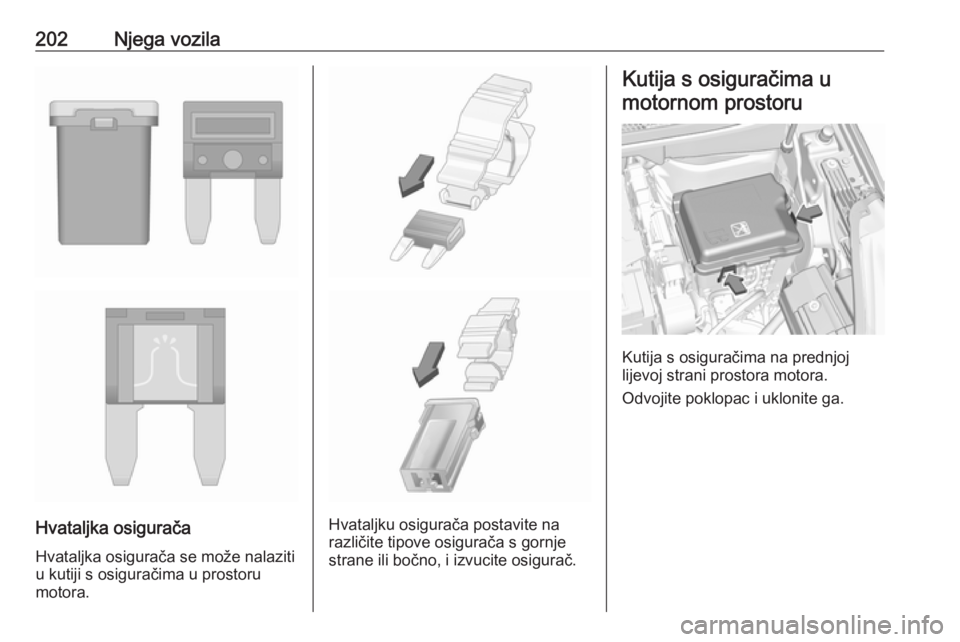

202Njega vozila
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

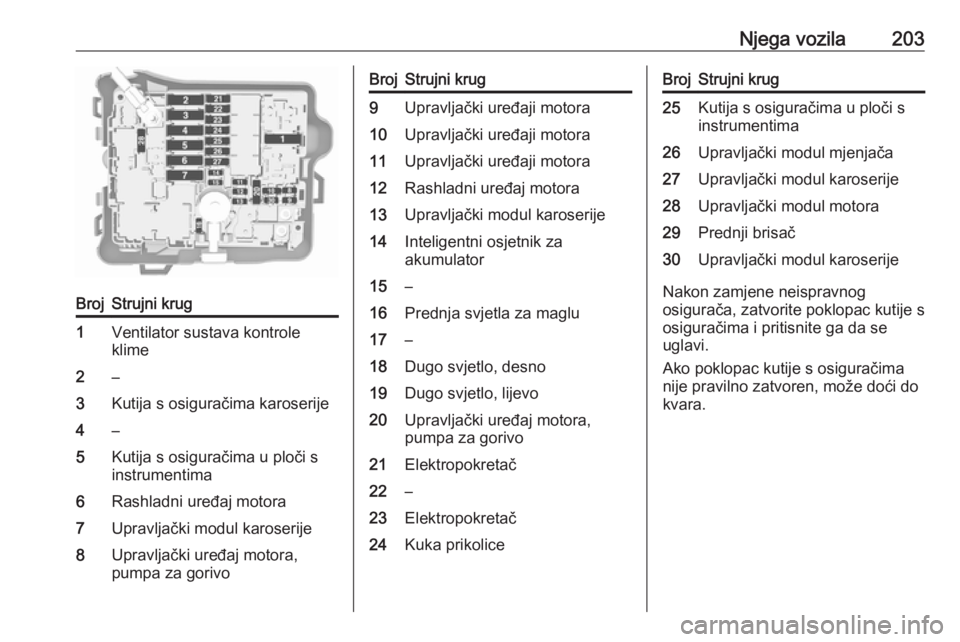

Njega vozila203BrojStrujni krug1Ventilator sustava kontrole
klime2–3Kutija s osiguračima karoserije4–5Kutija s osiguračima u ploči s
instrumentima6Rashladni uređaj motora7Upravljački modul karoserije8Upravljački uređaj motora,
pumpa za gorivoBrojStrujni krug9Upravljački uređaji motora10Upravljački uređaji motora11Upravljački uređaji motora12Rashladni uređaj motora13Upravljački modul karoserije14Inteligentni osjetnik za
akumulator15–16Prednja svjetla za maglu17–18Dugo svjetlo, desno19Dugo svjetlo, lijevo20Upravljački uređaj motora,
pumpa za gorivo21Elektropokretač22–23Elektropokretač24Kuka prikoliceBrojStrujni krug25Kutija s osiguračima u ploči s
instrumentima26Upravljački modul mjenjača27Upravljački modul karoserije28Upravljački modul motora29Prednji brisač30Upravljački modul karoserije
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

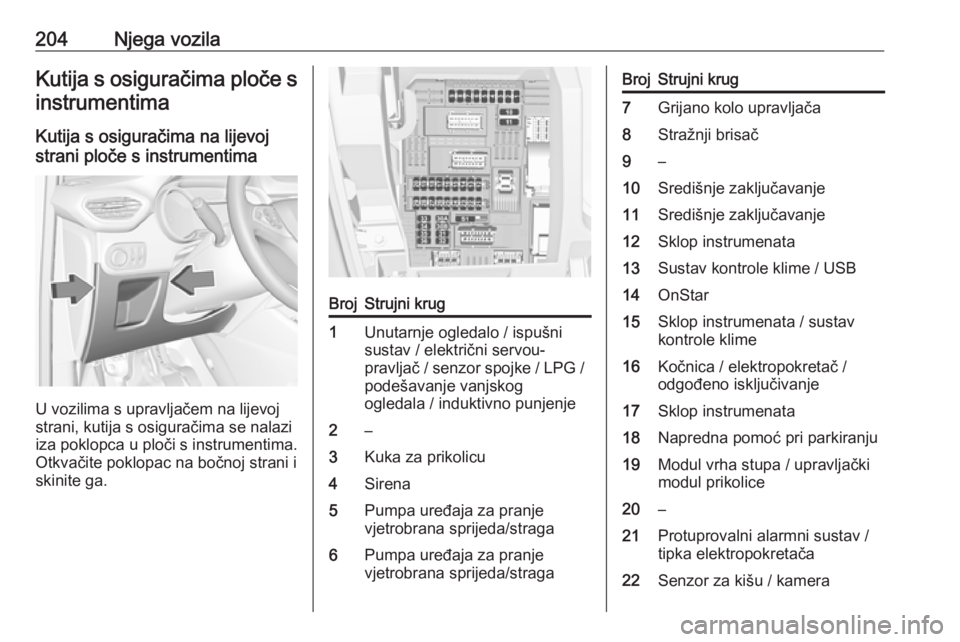

204Njega vozilaKutija s osiguračima ploče sinstrumentima
Kutija s osiguračima na lijevoj
strani ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
BrojStrujni krug1Unutarnje ogledalo / ispušni
sustav / električni servou‐
pravljač / senzor spojke / LPG / podešavanje vanjskog
ogledala / induktivno punjenje2–3Kuka za prikolicu4Sirena5Pumpa uređaja za pranje
vjetrobrana sprijeda/straga6Pumpa uređaja za pranje
vjetrobrana sprijeda/stragaBrojStrujni krug7Grijano kolo upravljača8Stražnji brisač9–10Središnje zaključavanje11Središnje zaključavanje12Sklop instrumenata13Sustav kontrole klime / USB14OnStar15Sklop instrumenata / sustav
kontrole klime16Kočnica / elektropokretač /
odgođeno isključivanje17Sklop instrumenata18Napredna pomoć pri parkiranju19Modul vrha stupa / upravljački
modul prikolice20–21Protuprovalni alarmni sustav / tipka elektropokretača22Senzor za kišu / kamera

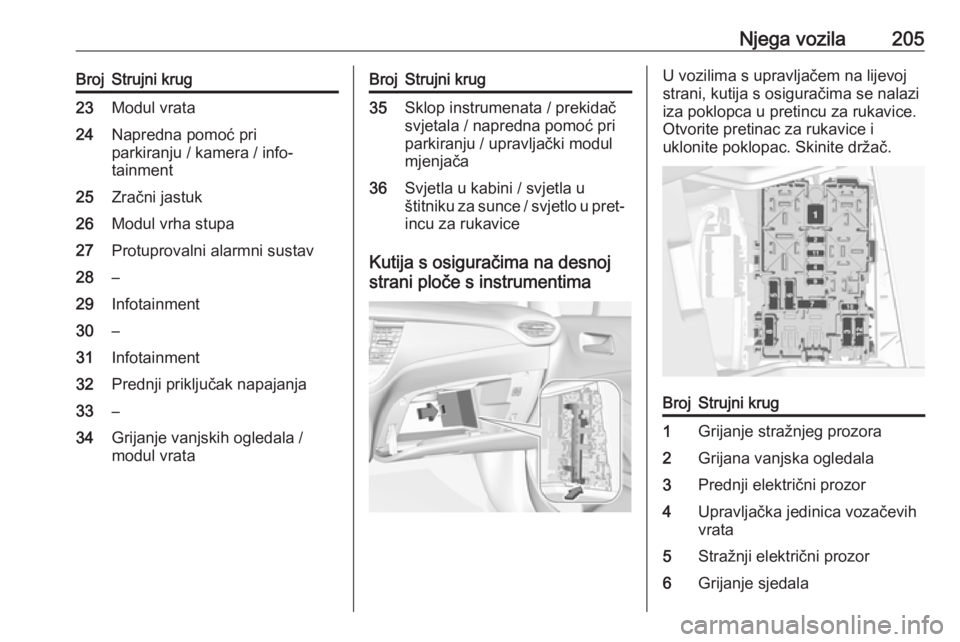

Njega vozila205BrojStrujni krug23Modul vrata24Napredna pomoć pri
parkiranju / kamera / info‐
tainment25Zračni jastuk26Modul vrha stupa27Protuprovalni alarmni sustav28–29Infotainment30–31Infotainment32Prednji priključak napajanja33–34Grijanje vanjskih ogledala /
modul vrataBrojStrujni krug35Sklop instrumenata / prekidač
svjetala / napredna pomoć pri
parkiranju / upravljački modul
mjenjača36Svjetla u kabini / svjetla u
štitniku za sunce / svjetlo u pret‐ incu za rukavice
Kutija s osiguračima na desnoj
strani ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac. Skinite držač.BrojStrujni krug1Grijanje stražnjeg prozora2Grijana vanjska ogledala3Prednji električni prozor4Upravljačka jedinica vozačevih
vrata5Stražnji električni prozor6Grijanje sjedala

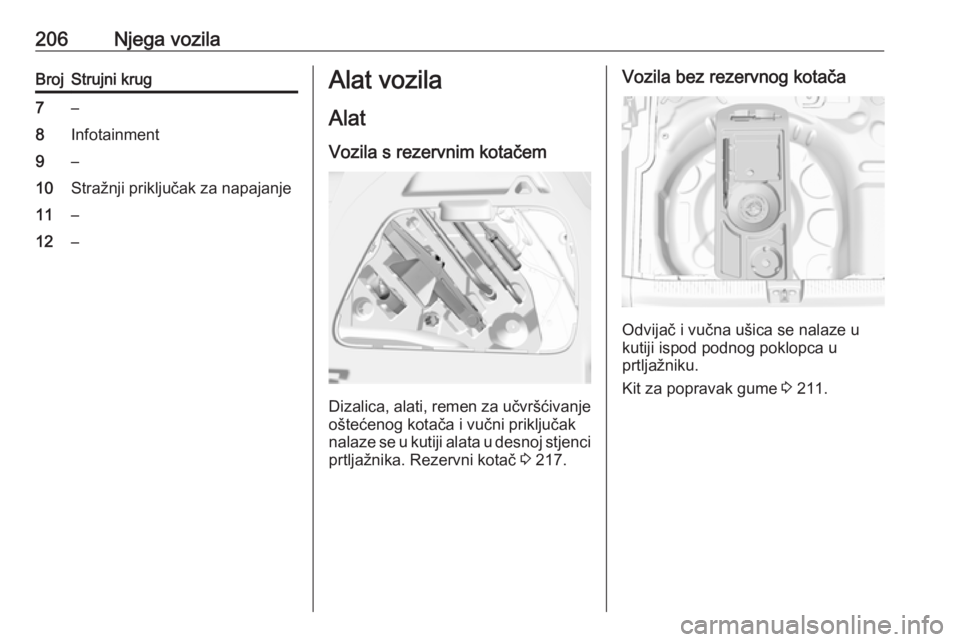

206Njega vozilaBrojStrujni krug7–8Infotainment9–10Stražnji priključak za napajanje11–12–Alat vozila
Alat Vozila s rezervnim kotačem
Dizalica, alati, remen za učvršćivanje
oštećenog kotača i vučni priključak
nalaze se u kutiji alata u desnoj stjenci
prtljažnika. Rezervni kotač 3 217.
Vozila bez rezervnog kotača
Odvijač i vučna ušica se nalaze u
kutiji ispod podnog poklopca u
prtljažniku.
Kit za popravak gume 3 211.
