2018 OPEL CROSSLAND X Ohjekirja (in Finnish)

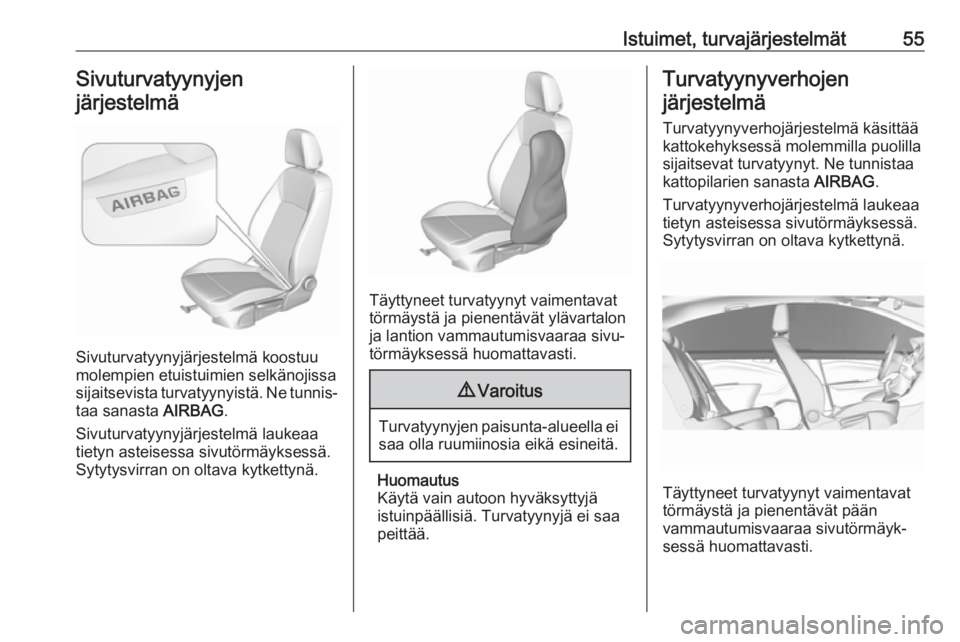

Istuimet, turvajärjestelmät55Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa
kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.

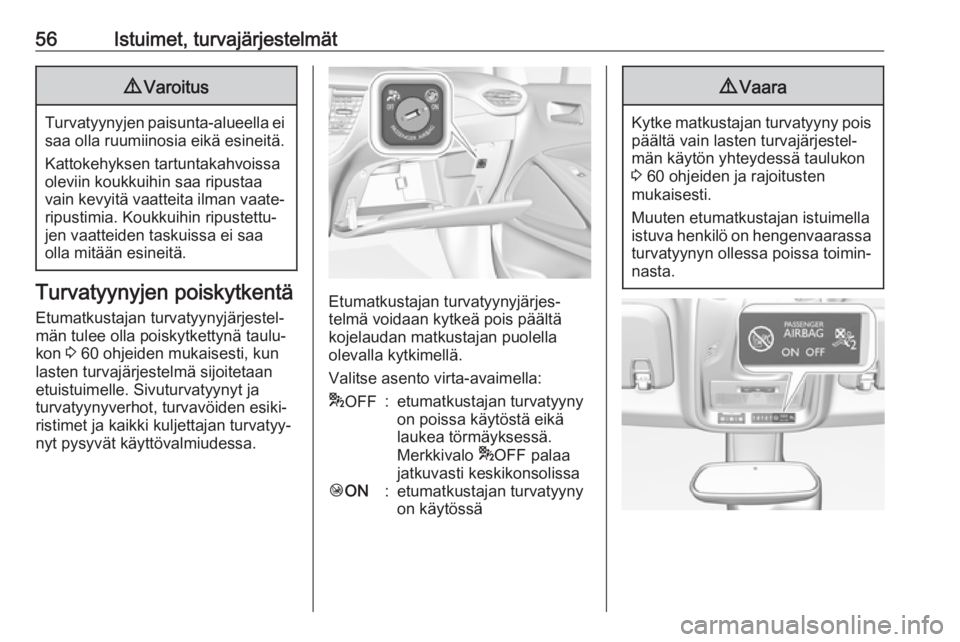

56Istuimet, turvajärjestelmät9Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjestel‐
män tulee olla poiskytkettynä taulu‐
kon 3 60 ohjeiden mukaisesti, kun
lasten turvajärjestelmä sijoitetaan
etuistuimelle. Sivuturvatyynyt ja
turvatyynyverhot, turvavöiden esiki‐
ristimet ja kaikki kuljettajan turvatyy‐
nyt pysyvät käyttövalmiudessa.Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan matkustajan puolella
olevalla kytkimellä.
Valitse asento virta-avaimella:
* OFF:etumatkustajan turvatyyny
on poissa käytöstä eikä
laukea törmäyksessä.
Merkkivalo *OFF palaa
jatkuvasti keskikonsolissaÓ ON:etumatkustajan turvatyyny
on käytössä9 Vaara
Kytke matkustajan turvatyyny pois
päältä vain lasten turvajärjestel‐
män käytön yhteydessä taulukon
3 60 ohjeiden ja rajoitusten
mukaisesti.
Muuten etumatkustajan istuimella
istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toimin‐
nasta.

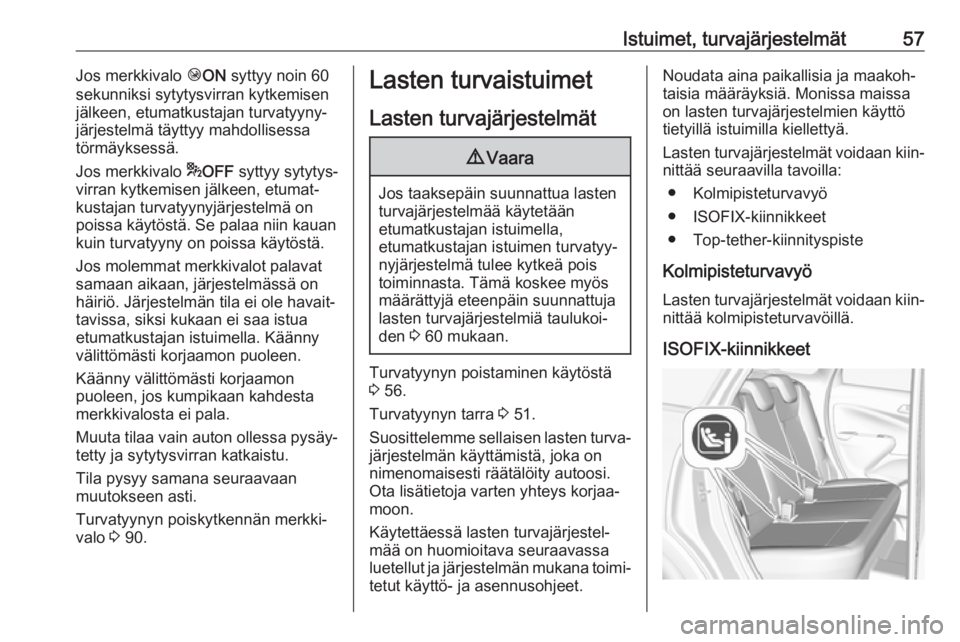

Istuimet, turvajärjestelmät57Jos merkkivalo ÓON syttyy noin 60
sekunniksi sytytysvirran kytkemisen
jälkeen, etumatkustajan turvatyyny‐ järjestelmä täyttyy mahdollisessa
törmäyksessä.
Jos merkkivalo *OFF syttyy sytytys‐
virran kytkemisen jälkeen, etumat‐ kustajan turvatyynyjärjestelmä on
poissa käytöstä. Se palaa niin kauan
kuin turvatyyny on poissa käytöstä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Käänny välittömästi korjaamon
puoleen, jos kumpikaan kahdesta
merkkivalosta ei pala.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 90.Lasten turvaistuimet
Lasten turvajärjestelmät9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 60 mukaan.
Turvatyynyn poistaminen käytöstä
3 56.
Turvatyynyn tarra 3 51.
Suosittelemme sellaisen lasten turva‐
järjestelmän käyttämistä, joka on
nimenomaisesti räätälöity autoosi.
Ota lisätietoja varten yhteys korjaa‐
moon.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.
Lasten turvajärjestelmät voidaan kiin‐
nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether-kiinnityspiste
Kolmipisteturvavyö Lasten turvajärjestelmät voidaan kiin‐ nittää kolmipisteturvavöillä.
ISOFIX-kiinnikkeet

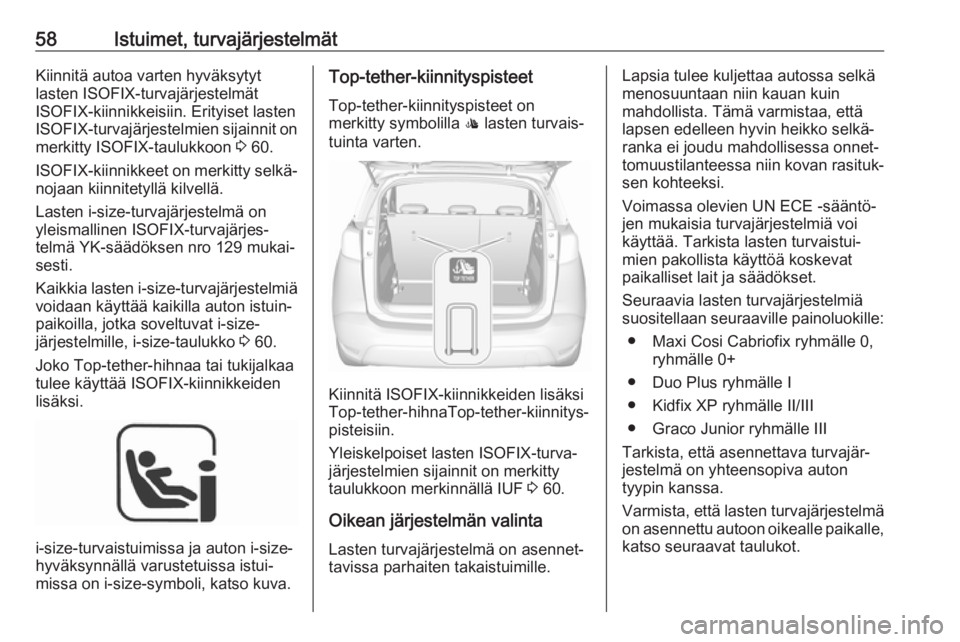

58Istuimet, turvajärjestelmätKiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnikkeisiin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty ISOFIX-taulukkoon 3 60.
ISOFIX -kiinnikkeet on merkitty selkä‐
nojaan kiinnitetyllä kilvellä.
Lasten i-size-turvajärjestelmä on
yleismallinen ISOFIX-turvajärjes‐
telmä YK-säädöksen nro 129 mukai‐
sesti.
Kaikkia lasten i-size-turvajärjestelmiä
voidaan käyttää kaikilla auton istuin‐
paikoilla, jotka soveltuvat i-size-
järjestelmille, i-size-taulukko 3 60.
Joko Top-tether-hihnaa tai tukijalkaa
tulee käyttää ISOFIX-kiinnikkeiden
lisäksi.
i-size-turvaistuimissa ja auton i-size-
hyväksynnällä varustetuissa istui‐
missa on i-size-symboli, katso kuva.
Top-tether-kiinnityspisteet
Top-tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä ISOFIX-kiinnikkeiden lisäksi
Top-tether-hihnaTop-tether-kiinnitys‐
pisteisiin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 60.
Oikean järjestelmän valinta
Lasten turvajärjestelmä on asennet‐
tavissa parhaiten takaistuimille.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Maxi Cosi Cabriofix ryhmälle 0, ryhmälle 0+
● Duo Plus ryhmälle I ● Kidfix XP ryhmälle II/III
● Graco Junior ryhmälle III
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.

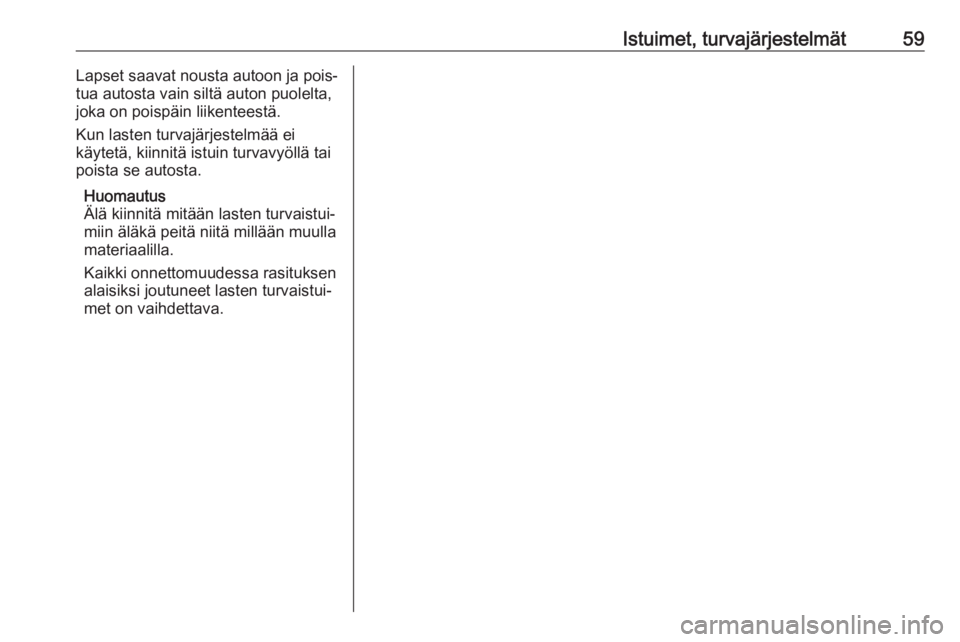

Istuimet, turvajärjestelmät59Lapset saavat nousta autoon ja pois‐
tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

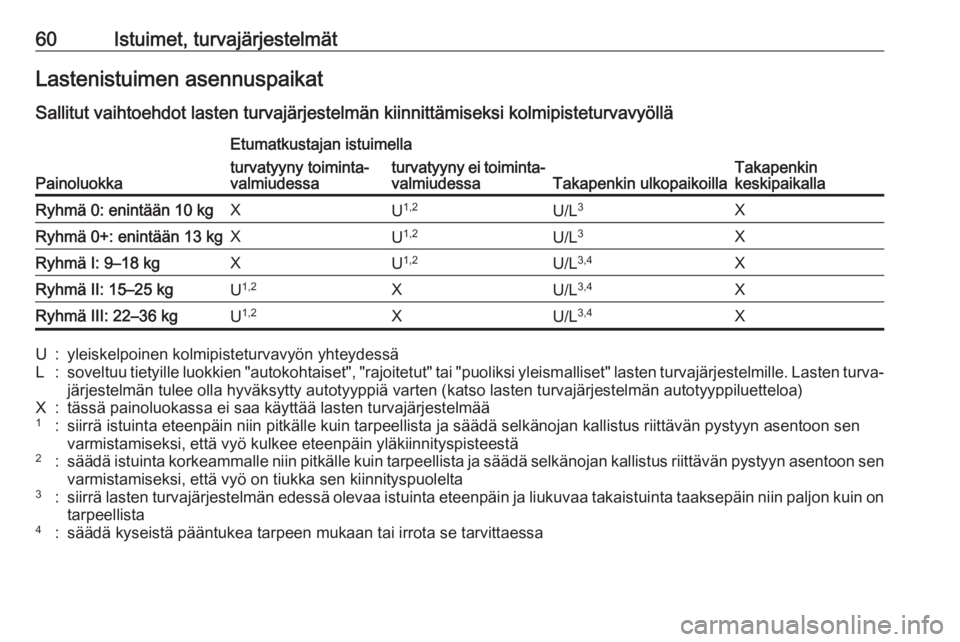

60Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐ valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1,2U/L 3XRyhmä 0+: enintään 13 kgXU1,2U/L 3XRyhmä I: 9–18 kgXU1,2U/L 3,4XRyhmä II: 15–25 kgU1,2XU/L 3,4XRyhmä III: 22–36 kgU1,2XU/L 3,4XU:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon senvarmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3:siirrä lasten turvajärjestelmän edessä olevaa istuinta eteenpäin ja liukuvaa takaistuinta taaksepäin niin paljon kuin on tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa

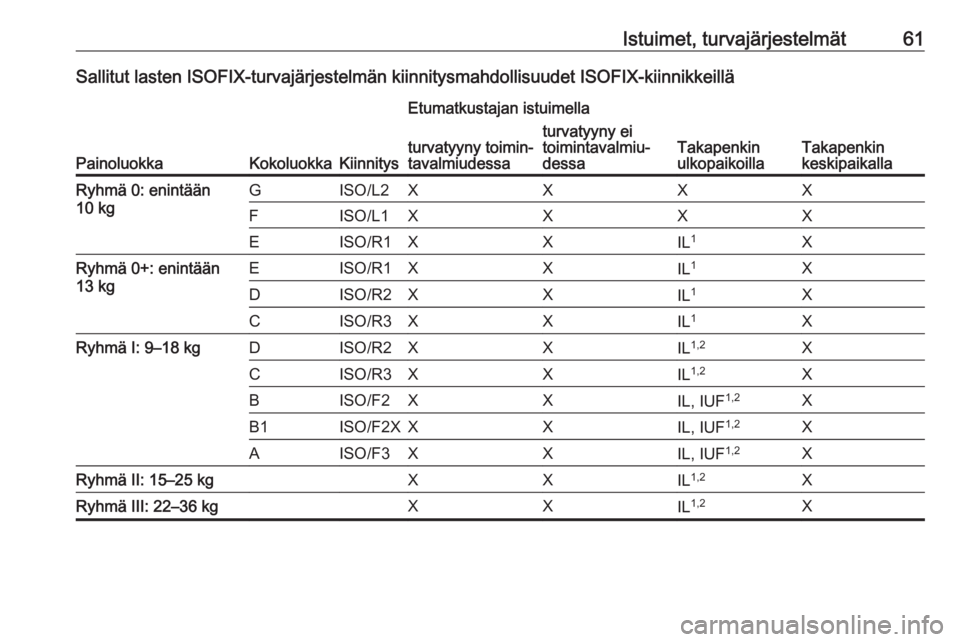

Istuimet, turvajärjestelmät61Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeillä
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XRyhmä 0+: enintään
13 kgEISO/R1XXIL 1XDISO/R2XXIL1XCISO/R3XXIL1XRyhmä I: 9–18 kgDISO/R2XXIL 1,2XCISO/R3XXIL1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF 1,2XAISO/F3XXIL, IUF1,2XRyhmä II: 15–25 kgXXIL1,2XRyhmä III: 22–36 kgXXIL1,2X

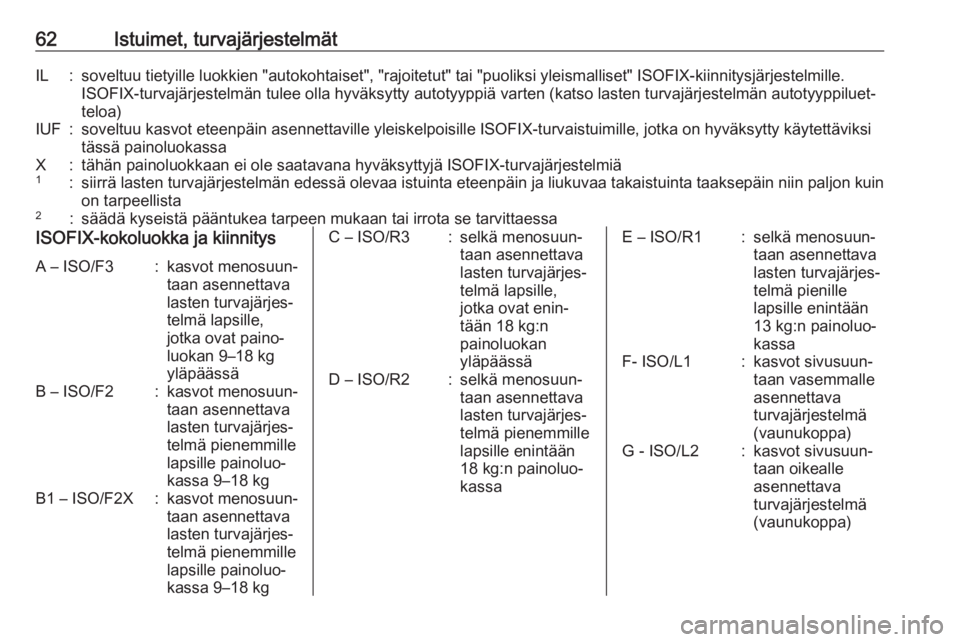

62Istuimet, turvajärjestelmätIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐
teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä lasten turvajärjestelmän edessä olevaa istuinta eteenpäin ja liukuvaa takaistuinta taaksepäin niin paljon kuin
on tarpeellista2:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessaISOFIX-kokoluokka ja kiinnitysA – ISO/F3:kasvot menosuun‐
taan asennettava
lasten turvajärjes‐
telmä lapsille,
jotka ovat paino‐
luokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuun‐
taan asennettava
lasten turvajärjes‐
telmä pienemmille
lapsille painoluo‐
kassa 9–18 kgB1 – ISO/F2X:kasvot menosuun‐
taan asennettava
lasten turvajärjes‐
telmä pienemmille
lapsille painoluo‐
kassa 9–18 kgC – ISO/R3:selkä menosuun‐
taan asennettava
lasten turvajärjes‐
telmä lapsille,
jotka ovat enin‐
tään 18 kg:n
painoluokan
yläpäässäD – ISO/R2:selkä menosuun‐
taan asennettava
lasten turvajärjes‐
telmä pienemmille
lapsille enintään
18 kg:n painoluo‐
kassaE – ISO/R1:selkä menosuun‐
taan asennettava
lasten turvajärjes‐
telmä pienille
lapsille enintään
13 kg:n painoluo‐
kassaF- ISO/L1:kasvot sivusuun‐
taan vasemmalle
asennettava
turvajärjestelmä
(vaunukoppa)G - ISO/L2:kasvot sivusuun‐
taan oikealle
asennettava
turvajärjestelmä
(vaunukoppa)
