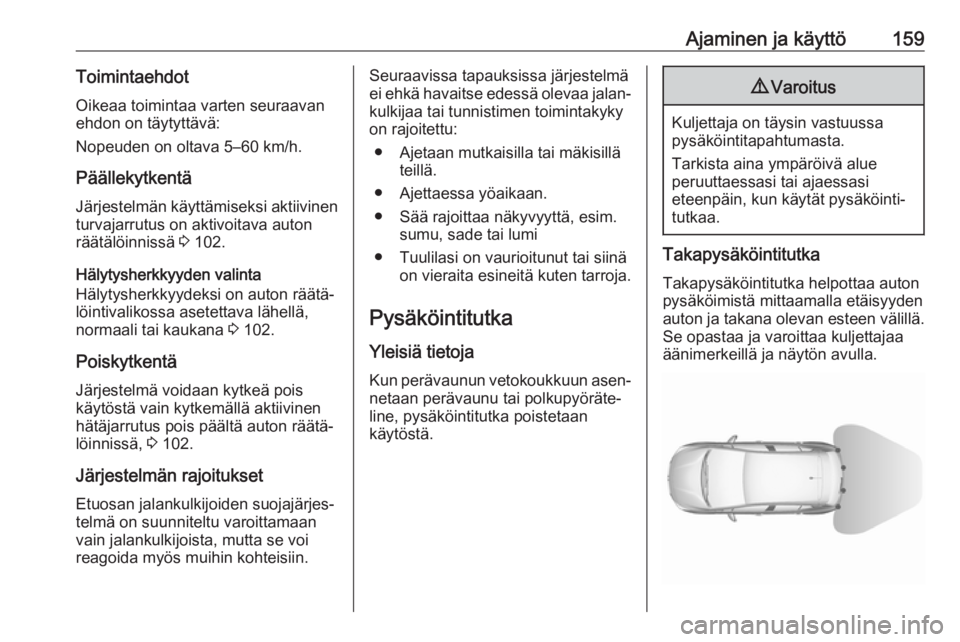

Ajaminen ja käyttö159Toimintaehdot
Oikeaa toimintaa varten seuraavan
ehdon on täytyttävä:
Nopeuden on oltava 5–60 km/h.
Päällekytkentä Järjestelmän käyttämiseksi aktiivinen
turvajarrutus on aktivoitava auton
räätälöinnissä 3 102.
Hälytysherkkyyden valinta
Hälytysherkkyydeksi on auton räätä‐
löintivalikossa asetettava lähellä,
normaali tai kaukana 3 102.
Poiskytkentä
Järjestelmä voidaan kytkeä pois
käytöstä vain kytkemällä aktiivinen
hätäjarrutus pois päältä auton räätä‐
löinnissä, 3 102.
Järjestelmän rajoitukset
Etuosan jalankulkijoiden suojajärjes‐
telmä on suunniteltu varoittamaan
vain jalankulkijoista, mutta se voi
reagoida myös muihin kohteisiin.Seuraavissa tapauksissa järjestelmä
ei ehkä havaitse edessä olevaa jalan‐ kulkijaa tai tunnistimen toimintakykyon rajoitettu:
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi
● Tuulilasi on vaurioitunut tai siinä on vieraita esineitä kuten tarroja.
Pysäköintitutka
Yleisiä tietoja Kun perävaunun vetokoukkuun asen‐
netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Takapysäköintitutka
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla.

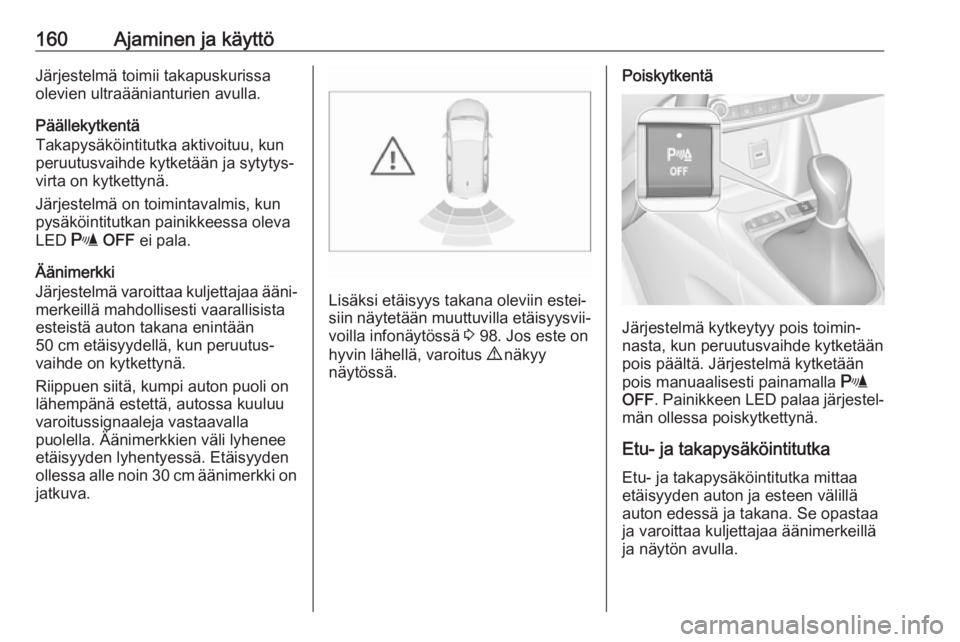

160Ajaminen ja käyttöJärjestelmä toimii takapuskurissa
olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
peruutusvaihde kytketään ja sytytys‐
virta on kytkettynä.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED r OFF ei pala.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä mahdollisesti vaarallisista
esteistä auton takana enintään
50 cm etäisyydellä, kun peruutus‐
vaihde on kytkettynä.
Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla infonäytössä 3 98. Jos este on
hyvin lähellä, varoitus 9 näkyy
näytössä.
Poiskytkentä
Järjestelmä kytkeytyy pois toimin‐
nasta, kun peruutusvaihde kytketään
pois päältä. Järjestelmä kytketään
pois manuaalisesti painamalla r
OFF . Painikkeen LED palaa järjestel‐
män ollessa poiskytkettynä.
Etu- ja takapysäköintitutka Etu- ja takapysäköintitutka mittaa
etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.

Ajaminen ja käyttö161Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Järjestelmä toimii taka- ja etupusku‐
rissa olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutkan lisäksi etupysä‐ köintitutka aktivoituu, kun edessä
havaitaan este ja auton nopeus on
edelleen alle 10 km/h.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED r ei pala.
Kun järjestelmä on poissa päältä,
painikkeen LED palaa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton edessä ja auton
takana olevista mahdollisesti vaaral‐
lisista esteistä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla infonäytössä 3 98.
Poiskytkentä
Järjestelmä kytkeytyy pois automaat‐
tisesti, kun auton nopeus ylittää
10 km/h tai jos auto pysähtyy yli
kolmen sekunnin ajaksi eteenpäina‐
jovaihteella tai jos lisää esteitä ei
havaita.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.

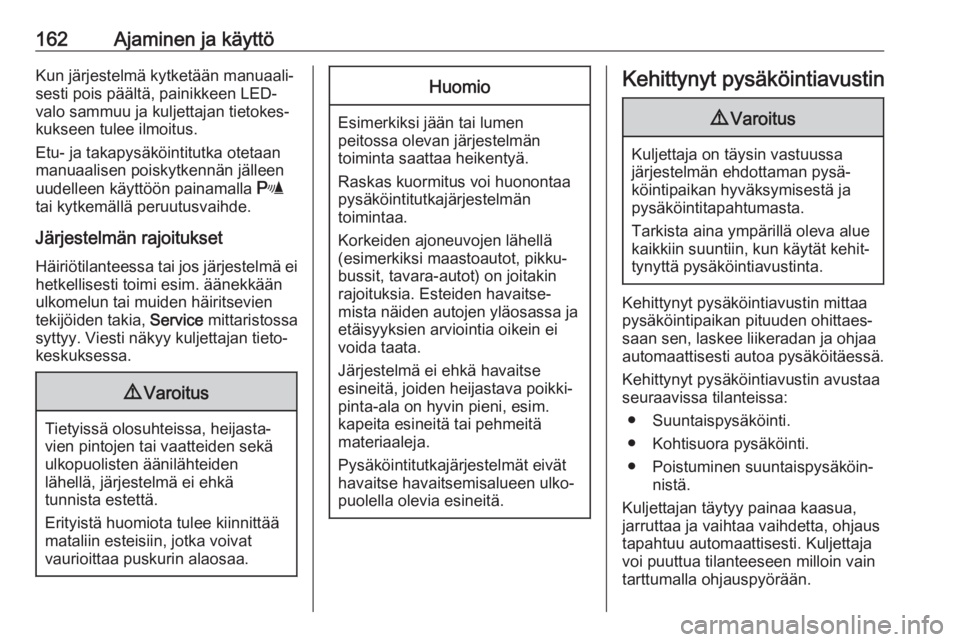

162Ajaminen ja käyttöKun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus.
Etu- ja takapysäköintitutka otetaan
manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla r
tai kytkemällä peruutusvaihde.
Järjestelmän rajoitukset
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, Service mittaristossa
syttyy. Viesti näkyy kuljettajan tieto‐
keskuksessa.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti autoa pysäköitäessä.
Kehittynyt pysäköintiavustin avustaa
seuraavissa tilanteissa:
● Suuntaispysäköinti.
● Kohtisuora pysäköinti.
● Poistuminen suuntaispysäköin‐ nistä.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti. Kuljettaja voi puuttua tilanteeseen milloin vain
tarttumalla ohjauspyörään.

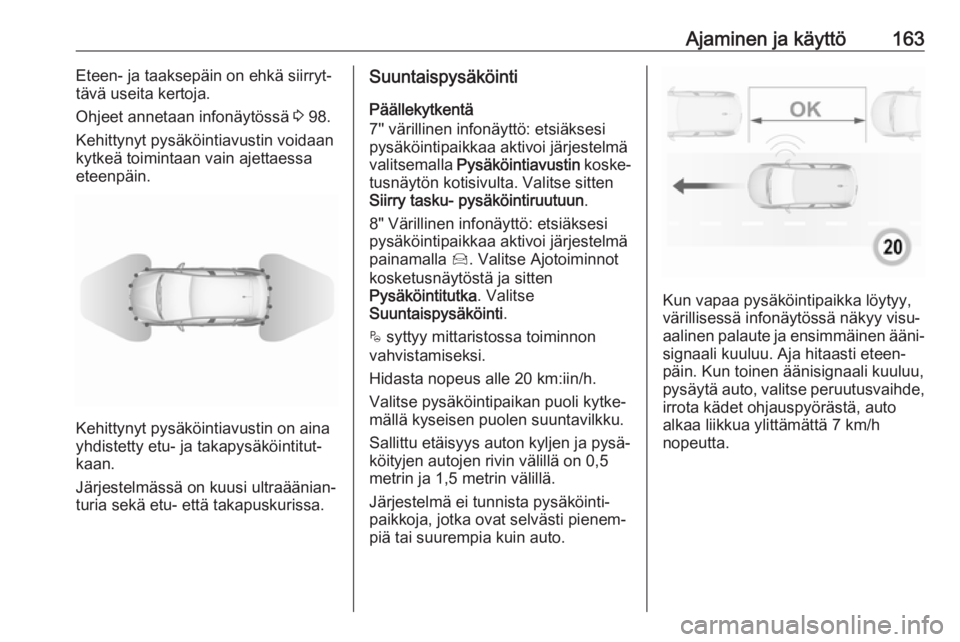

Ajaminen ja käyttö163Eteen- ja taaksepäin on ehkä siirryt‐
tävä useita kertoja.
Ohjeet annetaan infonäytössä 3 98.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa eteenpäin.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Suuntaispysäköinti
Päällekytkentä
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten
Siirry tasku- pysäköintiruutuun .
8" Värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä painamalla Í. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten Pysäköintitutka . Valitse
Suuntaispysäköinti .
$ syttyy mittaristossa toiminnon
vahvistamiseksi.
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5
metrin ja 1,5 metrin välillä.
Järjestelmä ei tunnista pysäköinti‐
paikkoja, jotka ovat selvästi pienem‐
piä tai suurempia kuin auto.
Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja ensimmäinen ääni‐
signaali kuuluu. Aja hitaasti eteen‐
päin. Kun toinen äänisignaali kuuluu,
pysäytä auto, valitse peruutusvaihde, irrota kädet ohjauspyörästä, auto
alkaa liikkua ylittämättä 7 km/h
nopeutta.

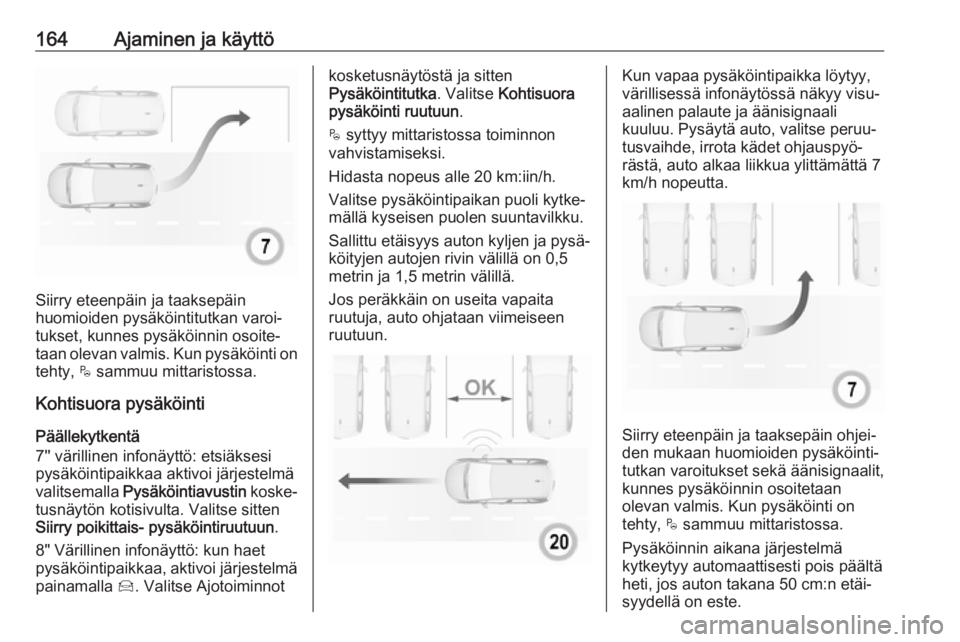

164Ajaminen ja käyttö
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Kohtisuora pysäköinti
Päällekytkentä
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten Siirry poikittais- pysäköintiruutuun .
8" Värillinen infonäyttö: kun haet
pysäköintipaikkaa, aktivoi järjestelmä painamalla Í. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse Kohtisuora
pysäköinti ruutuun .
$ syttyy mittaristossa toiminnon
vahvistamiseksi.
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5
metrin ja 1,5 metrin välillä.
Jos peräkkäin on useita vapaita
ruutuja, auto ohjataan viimeiseen
ruutuun.Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja äänisignaali
kuuluu. Pysäytä auto, valitse peruu‐
tusvaihde, irrota kädet ohjauspyö‐
rästä, auto alkaa liikkua ylittämättä 7
km/h nopeutta.
Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänisignaalit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐
syydellä on este.

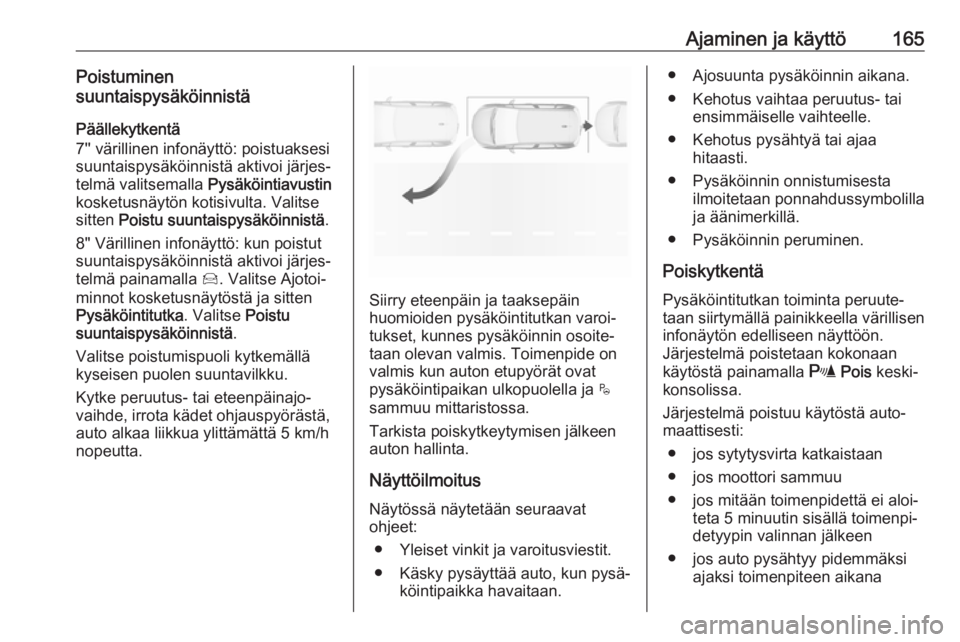

Ajaminen ja käyttö165Poistuminen
suuntaispysäköinnistä
Päällekytkentä
7'' värillinen infonäyttö: poistuaksesi
suuntaispysäköinnistä aktivoi järjes‐
telmä valitsemalla Pysäköintiavustin
kosketusnäytön kotisivulta. Valitse
sitten Poistu suuntaispysäköinnistä .
8" Värillinen infonäyttö: kun poistut
suuntaispysäköinnistä aktivoi järjes‐
telmä painamalla Í. Valitse Ajotoi‐
minnot kosketusnäytöstä ja sitten Pysäköintitutka . Valitse Poistu
suuntaispysäköinnistä .
Valitse poistumispuoli kytkemällä
kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenpäinajo‐
vaihde, irrota kädet ohjauspyörästä,
auto alkaa liikkua ylittämättä 5 km/h
nopeutta.
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐ taan olevan valmis. Toimenpide onvalmis kun auton etupyörät ovat
pysäköintipaikan ulkopuolella ja $
sammuu mittaristossa.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus pysähtyä tai ajaa hitaasti.
● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Poiskytkentä Pysäköintitutkan toiminta peruute‐
taan siirtymällä painikkeella värillisen
infonäytön edelliseen näyttöön.
Järjestelmä poistetaan kokonaan
käytöstä painamalla r Pois keski‐
konsolissa.
Järjestelmä poistuu käytöstä auto‐ maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana

166Ajaminen ja käyttö●jos elektroninen ajonvakautusjär‐
jestelmä (ESC) kytkeytyy toimi‐
maan
● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● 4 toimintajakson jälkeen
● jos kuljettajan ovi avataan
● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu
merkkiääni.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.Vika
Vian ilmetessä $ vilkkuu muutaman
sekunnin ja äänisignaali kuuluu. Jos
vika syntyy järjestelmän käytön
aikana, $ sammuu.
Jos ohjaustehostimessa on vika, c
vilkkuu kojelaudassa ja näytössä
näkyy viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
