2018 OPEL CORSA E Ohjekirja (in Finnish)

Säilytys55SäilytysSäilytystilat................................... 55
Käsinelokero .............................. 55
Mukinpitimet .............................. 55
Etusäilytyslokero .......................56
Säilytyslokero istuimen alla .......57
Takakuljetusjärjestelmä .............57
Tavaratila ..................................... 65
Tavaratilan suoja .......................67
Tavaratilan lattian suojalevy ......68
Kiinnityssilmukat ........................69
Varoituskolmio ........................... 69
Ensiapupakkaus ........................70
Kattotelinejärjestelmä ..................70
Kattoteline ................................. 70
Lastaustietoa ............................... 71Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Käsinelokeron on oltava kiinni ajon
aikana.

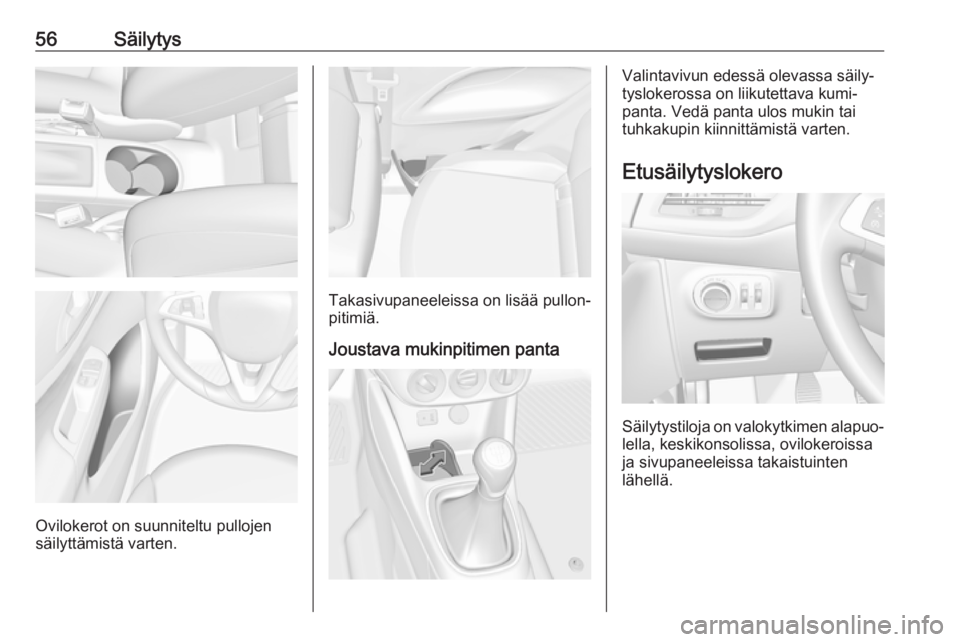

Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

56Säilytys
Ovilokerot on suunniteltu pullojen
säilyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai
tuhkakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐ lella, keskikonsolissa, ovilokeroissa
ja sivupaneeleissa takaistuinten
lähellä.

Säilytys57Säilytyslokero istuimen alla
Nosta etureunan syvennyksestä ja
vedä ulos. Suurin sallittu kuormitus:
1,5 kg. Sulje painamalla kiinni ja
lukitse paikalleen.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Polkupyörän akseliväli ei saa ylittää
1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takaosan kuljetustelineen ojentu‐
misalueella ei saa olla henkilöitä,
loukkaantumisvaara.

58Säilytys
Vedä vapautusvivusta ylöspäin.
Järjestelmä vapautuu ja ojentuu
nopeasti ulos puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Ota ensin taempi ( 1), sitten etumai‐
nen ( 2) takavalo pois syvennyksistä.
Avaa takavalon takana oleva lampun
kannatin täysin siten, että se lukkiu‐ tuu.

Säilytys59
Paina kiristysvipua alas ja paina
sitten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille
takavaloille.
Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.
Takaosan kuljetustelineen lukitus
Käännä ensin vasen ( 1), sen jälkeen
oikea kiristysvipu ( 2) taakse niin
pitkälle kuin se menee. Molempien
kiristysvipujen täytyy osoittaa taakse‐
päin, muutoin käyttö ei ole turvallista.
Huomautus
Sulje takaluukku.
Poljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.

60Säilytys
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ei ketjupyörää)
alas pystysuoraan asentoon. Vasem‐ man polkimen poljinkumin on oltava
vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.

Säilytys61Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.
Jos polkupyörässä on kaarevat poljin‐
varret, kierrä poljinalusta täysin
sisään (asento 1), ks. kuva.
Aseta polkupyörä takakuljetusjärjes‐
telmään. Polkimen varsi on tällöin asetettava poljintelineen kanavaan
kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle.

62Säilytys
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.
Sijoita pyöräkiinnikkeet siten, että
polkupyörä on suurin piirtein vaaka‐
suorassa. Polkimien ja takaluukun
välisen etäisyyden pitäisi olla vähin‐
tään 5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Varmista, että pyöräkiinnikkeet on vedetty tarpeeksi pitkälle, jotta
polkupyörän molemmat renkaat
voidaan asettaa kiinnikkeisiin.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen
kuumista pakokaasuista.
Kohdista polkupyörä auton pitkittäis‐
suunnassa: Löysää polkimen pidi‐
kettä hieman.
Aseta polkupyörä pystyasentoon
poljintelineen kiertokahvalla.
Jos polkupyörät ovat toistensa tiellä,
niiden kulmaa voidaan muuttaa
säätämällä pyöräkiinnikkeitä tai
poljintelineen kiertokahvaa, kunnes
ne eivät enää kosketa toisiaan.
Varmista, että auton ja polkupyörien
väliin jää riittävästi tilaa.
