2018 OPEL CORSA E Manuel d'utilisation (in French)

Soins du véhicule223
2. Déplacer légèrement l'ensemblede feu sur l'extérieur et le retirer
du hayon.
3. Déposer le support de l'ampoule en le tournant.
4. Déposer l'ampoule en poussantlégèrement dans la douille et la
faire tourner dans le sens anti-
horaire. Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire pour la fixer.
6. Fixer l'ensemble du feu sur le hayon en serrant la vis.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

224Soins du véhicule
2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule ettourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Troisième feu stop
Faire remplacer les DEL par un
atelier.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.

Soins du véhicule2254. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Plafonnier Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les véhi‐ cules avec direction à droite,
derrière la boîte à gants
Avant de remplacer un fusible, mettre le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.

226Soins du véhiculeSelon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule227N°Circuit électrique1Module d'interface de remorque,
système de transport arrière2–3Capteur de batterie4Pompe à carburant du module de
commande de châssis5ABS6Feux de croisement et feux de
jour à gauche, volet de feux de
route Xénon à gauche et à droite7–8Module de commande de trans‐
mission MTA, module de
commande GPL9Détection de tension du module
de commande de carrosserie10Réglage de portée des phares11Essuie-glace arrière12Lunette arrière chauffanteN°Circuit électrique13Feux de croisement et feux de
jour à droite14Rétroviseur extérieur chauffant15–16Kit de servofrein17Allumage, alimentation de
démarrage18Module de commande du moteur19Pompe à carburant20–21Solénoïdes moteur, capteurs
moteur22–23Système d'injection24Système de lave-glace25–26Capteurs du moteur27Vanne de coupure du chauffageN°Circuit électrique28Module de commande du moteur29Module de commande du moteur30Module de commande du moteur31Feux de route à gauche, feux de
croisement Xénon à gauche32Feux de route à droite, feux de
croisement Xénon à droite33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36Phares antibrouillard

228Soins du véhiculeN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5Ventilateur de refroidissement6Chauffage du gazole (diesel)7Boîte de vitesses8Ventilateur de refroidissement9Ventilateur de refroidissement10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du
tableau de bord. Tenir la poignée,
puis tirer et rabattre le commutateur
d'éclairage.

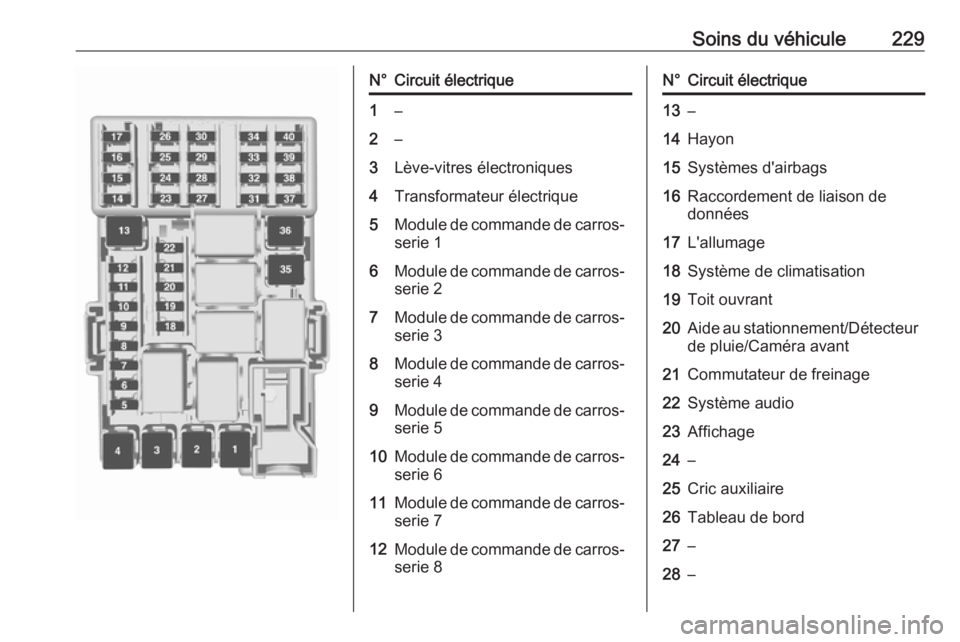

Soins du véhicule229N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8N°Circuit électrique13–14Hayon15Systèmes d'airbags16Raccordement de liaison de
données17L'allumage18Système de climatisation19Toit ouvrant20Aide au stationnement/Détecteur
de pluie/Caméra avant21Commutateur de freinage22Système audio23Affichage24–25Cric auxiliaire26Tableau de bord27–28–

230Soins du véhiculeN°Circuit électrique29–30–31Avertisseur sonore32–33Volant chauffé34–35Kit de réparation des pneus36–37Essuie-glace arrière38Allume-cigares39Lève-vitres électriques/Toit
ouvrant/Affichage de transmis‐
sion automatique40–Outillage du véhicule
Outillage Véhicules sans roue de secours
L'outillage ainsi que l'œillet de remor‐ quage sont rangés dans le coffre
sous le couvercle de plancher.
L'outillage et l'œillet de remorquage
sont situés sur le côté droit du coffre
derrière un cache.
Sur la version OPC ou GPL ou bien
sur les versions avec système de
transport arrière, l'outillage ainsi que
l'œillet de remorquage sont rangés
sur le côté droit du coffre, derrière un
cache.
