Pielęgnacja samochodu231NrObwód1Moduł złącza przyczepy, tylny
system transportowy2–3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia,
pompa paliwa5Układ ABS6Lewe światło mijania i do jazdy
dziennej, przesłona lewego i
prawego ksenonowego światła
drogowego7–8Moduł sterujący skrzyni biegów
MTA, moduł sterujący instalacji
LPG9Moduł sterujący nadwozia,
wykrywanie napięcia10Poziomowanie reflektorów11Wycieraczka tylna12Ogrzewanie tylnej szyby13Prawe światło mijania i do jazdy
dziennej14Ogrzewanie lusterek zewnętrz‐
nychNrObwód15–16Układ wspomagania hamowania17Zapłon, zasilanie przy rozruchu18Moduł sterujący silnika19Pompa paliwa20–21Zawory elektromagnetyczne
silnika, czujniki silnika22–23Układ wtryskowy24Układ wycieraczek25–26Czujniki silnika27Zawór odcinający nagrzewnicy28Moduł sterujący silnika29Moduł sterujący silnika30Moduł sterujący silnika31Lewe światło drogowe, lewe
ksenonowe światło mijania32Prawe światło drogowe, prawe
ksenonowe światło mijania33Moduł sterujący silnikaNrObwód34Sygnał dźwiękowy35Sprzęgło sprężarki klimatyzacji36Przednie światła przeciwmgielne

232Pielęgnacja samochoduNrObwód1Pompa ABS2Wycieraczka przednia3Dmuchawa4Deska rozdzielcza5Wentylator chłodnicy6Podgrzewacz paliwa w silnikach
wysokoprężnych7Skrzynia biegów8Wentylator chłodnicy9Wentylator chłodnicy10Wentylator chłodnicy11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej. Chwycić za uchwyt, a
następnie pociągnąć i odchylić
przełącznik świateł w dół.

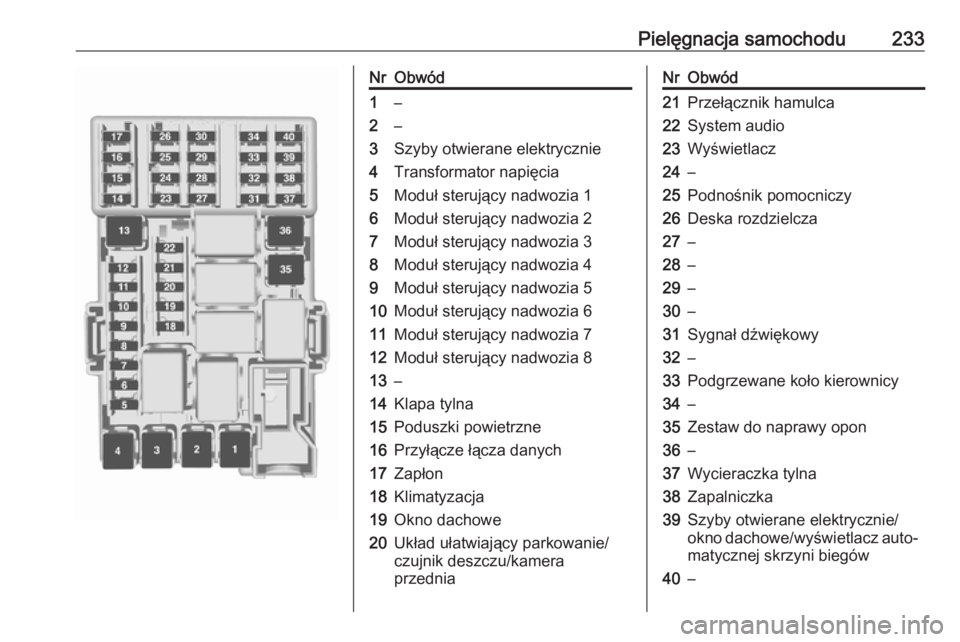

Pielęgnacja samochodu233NrObwód1–2–3Szyby otwierane elektrycznie4Transformator napięcia5Moduł sterujący nadwozia 16Moduł sterujący nadwozia 27Moduł sterujący nadwozia 38Moduł sterujący nadwozia 49Moduł sterujący nadwozia 510Moduł sterujący nadwozia 611Moduł sterujący nadwozia 712Moduł sterujący nadwozia 813–14Klapa tylna15Poduszki powietrzne16Przyłącze łącza danych17Zapłon18Klimatyzacja19Okno dachowe20Układ ułatwiający parkowanie/
czujnik deszczu/kamera
przedniaNrObwód21Przełącznik hamulca22System audio23Wyświetlacz24–25Podnośnik pomocniczy26Deska rozdzielcza27–28–29–30–31Sygnał dźwiękowy32–33Podgrzewane koło kierownicy34–35Zestaw do naprawy opon36–37Wycieraczka tylna38Zapalniczka39Szyby otwierane elektrycznie/
okno dachowe/wyświetlacz auto‐
matycznej skrzyni biegów40–

234Pielęgnacja samochoduNarzędzia
samochodowe
Narzędzia Samochody bez koła
zapasowego
Narzędzia wraz z uchem
holowniczym znajdują się w
przestrzeni bagażowej pod osłoną
podłogową.
Narzędzia wraz z uchem
holowniczym znajdują się za osłoną
po prawej stronie przestrzeni
bagażowej.
W wersji OPC, wersji LPG oraz
wersjach z tylnym systemem
transportowym, narzędzia wraz z
uchem holowniczym znajdują się za
osłoną po prawej stronie przestrzeni
bagażowej.
Samochody z kołem zapasowym
Podnośnik, klucz do kół, narzędzia i
narzędzia znajdują się pod osłoną po
prawej stronie przestrzeni bagażowej 3 73.

Pielęgnacja samochodu235Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 279.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon np. 195/55 R 16 95 H195:szerokość opony w mm55:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w
procentach)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 273.

236Pielęgnacja samochoduOpony o bieżniku kierunkowymOpony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy kierunek obrotów jest wskazywanyprzez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Dotyczy to także wersji samochodu z
układem monitorowania ciśnienia w
oponach.
Ciśnienie w oponach 3 279.

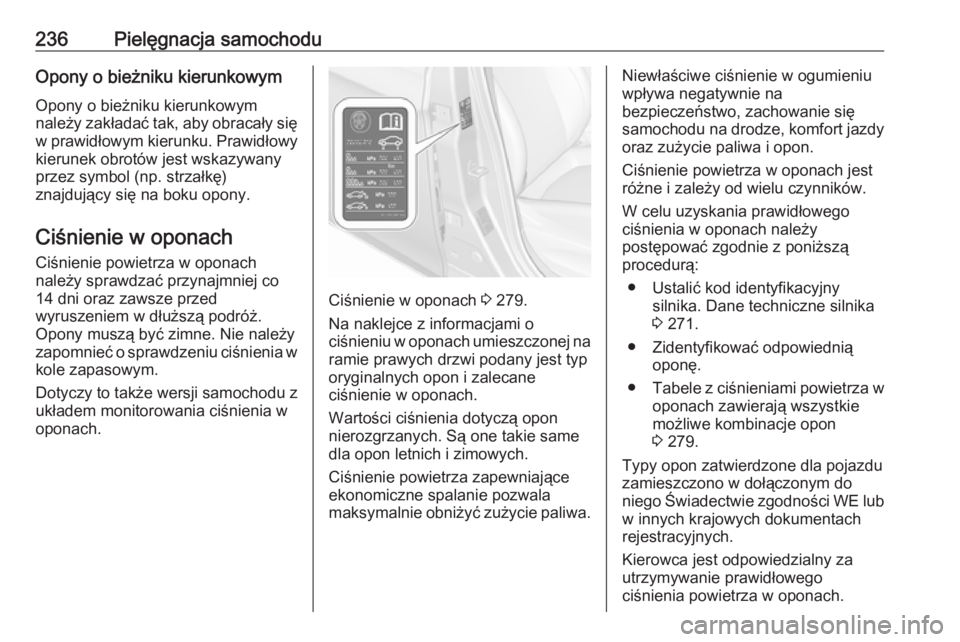

Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych drzwi podany jest typ oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy
oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników.
W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
● Ustalić kod identyfikacyjny silnika. Dane techniczne silnika
3 271.
● Zidentyfikować odpowiednią oponę.
● Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon
3 279.
Typy opon zatwierdzone dla pojazdu zamieszczono w dołączonym do
niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za
utrzymywanie prawidłowego
ciśnienia powietrza w oponach.

Pielęgnacja samochodu2379Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon. Po
skorygowaniu ciśnienia w oponach
włączyć zapłon i wybrać odpowiednie
ustawienie na stronie Obciążenie
opon na wyświetlaczu informacyjnym
kierowcy 3 104.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą
opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Wartości ciśnienia opon pokazywane na wyświetlaczu informacyjnym
kierowcy są ciśnieniami
rzeczywistymi. Gdy opona ostygnie, wyświetlana wartość zmniejszy się,
co nie sygnalizuje ulatniania się
powietrza.Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich czterech oponach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.

238Pielęgnacja samochoduBieżące ciśnienie w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy, menu Menu informacji o
pojeździe ? .
Wyboru menu dokonuje się przez
naciskanie przycisków na dźwigni
kierunkowskazów.
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe ? .
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Wyświetlacz w wersji Midlevel:
Ciśnienie powietrza w każdej z opon
jest wyświetlane na oddzielnej
stronie.
Wyświetlacz w wersji Uplevel:
Ciśnienie powietrza we wszystkich
oponach jest wyświetlane na jednej
stronie.
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji wskazywana
jest odpowiednia opona.
Przy wyświetlaniu ostrzeżeń układ
uwzględnia temperaturę opon.
Zależność od temperatury 3 236.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 102.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 279.
