2018 OPEL CORSA E Instrukcja obsługi (in Polish)

Pielęgnacja samochodu2232. Ścisnąć oba zaciski i wyjąćoprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne/światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Reflektory ksenonowe9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Kierunkowskazy przednie 3 224.
Światło boczne
1. Obrócić osłonę (3) w lewo i zdjąć.

224Pielęgnacja samochodu2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć i pociągnąć żarówkę, aby wyjąć ją ze złącza.
4. Wymienić żarówkę na nową. Połączyć oprawkę żarówki ze
złączem.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo, aby ją
zamocować.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, izablokować.
Kierunkowskazy przednie Kierunkowskazy przednie są
wyposażone w żarówki o długiej
żywotności, których nie można
wymieniać.
W przypadku uszkodzonej żarówki o
długiej żywotności należy
skontaktować się z warsztatem.

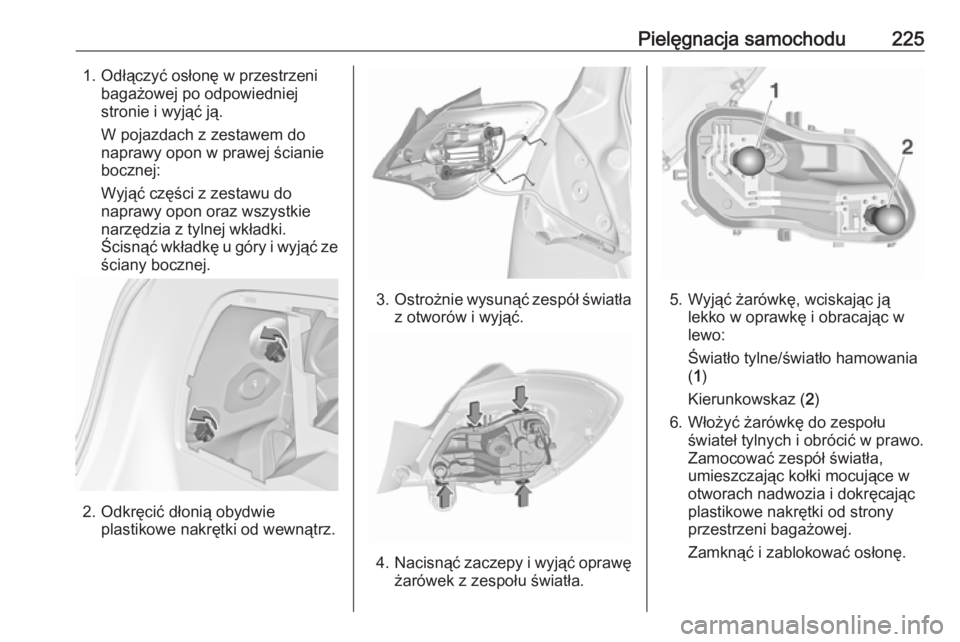

Światła tylne

Pielęgnacja samochodu2251. Odłączyć osłonę w przestrzenibagażowej po odpowiedniej
stronie i wyjąć ją.
W pojazdach z zestawem do
naprawy opon w prawej ścianie
bocznej:
Wyjąć części z zestawu do
naprawy opon oraz wszystkie
narzędzia z tylnej wkładki.
Ścisnąć wkładkę u góry i wyjąć ze ściany bocznej.
2. Odkręcić dłonią obydwie plastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.
5. Wyjąć żarówkę, wciskając ją lekko w oprawkę i obracając w
lewo:
Światło tylne/światło hamowania
( 1 )
Kierunkowskaz ( 2)
6. Włożyć żarówkę do zespołu świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikowe nakrętki od strony
przestrzeni bagażowej.
Zamknąć i zablokować osłonę.

226Pielęgnacja samochoduŚwiatło cofania/tylne światło
przeciwmgielne
Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne – w lewym zespole świateł w tylnej
klapie.
Opis wymiany żarówek jest taki sam dla obu świateł.
1. Odkręcić wkręt z tylnej klapy.
2. Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.
4. Wyjąć żarówkę, wciskając ją lekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby jązamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.

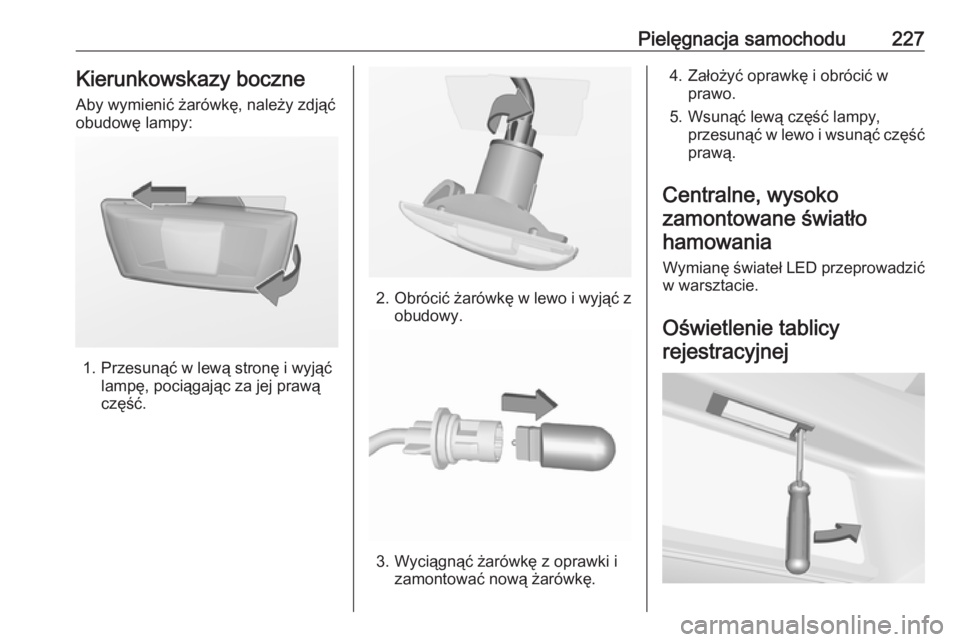

Pielęgnacja samochodu227Kierunkowskazy boczneAby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko zamontowane światłohamowania
Wymianę świateł LED przeprowadzić w warsztacie.
Oświetlenie tablicy rejestracyjnej

228Pielęgnacja samochodu1. Wsunąć śrubokręt w otwór wobudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu229Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w wersji z kierownicą po lewej stronie za przełącznikiem
świateł, a w wersji z kierownicą
po prawej stronie za schowkiem
w desce rozdzielczej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

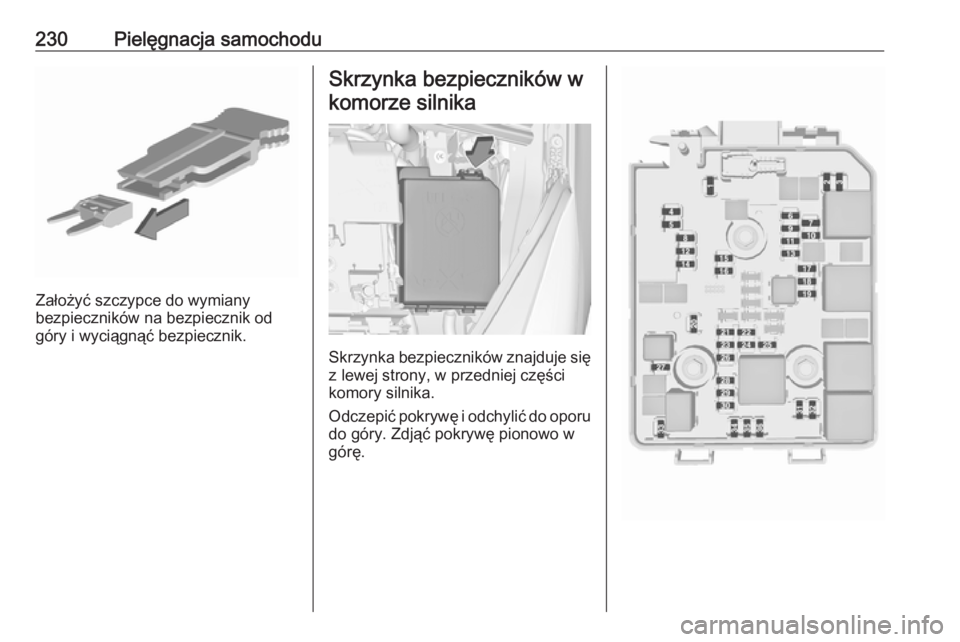

Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

230Pielęgnacja samochodu
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
