Prowadzenie i użytkowanie191które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnego
systemu wspomagania parkowania,
które znajdują się w przednim i tylnym
zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
żółta lampka ostrzegawcza B. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
żółto, ostrzegając kierowcę, aby nie
zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza B w odpowiednim lusterku
zewnętrznym może nie zaświecić
się.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez
przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po
odpowiedniej stronie.

192Prowadzenie i użytkowaniePo uruchomieniu silnika
wyświetlacze w obydwu lusterkach zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można włączyć i wyłączyć za pomocą wyświetlacza
informacyjnego, personalizacja
ustawień 3 115.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania
Strefy wykrywania zaczynają się przy tylnym zderzaku i rozciągają się na
odległość ok. trzech metrów do tyłu i
na boki. Wysokość strefy wykrywania wynosi od ok. 0,5 metra do
dwóch metrów powyżej podłoża.
System ten zostaje wyłączony, jeśli pojazd holuje przyczepę.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
np. barierki, słupy, krawężniki, ścianyczy belki. Pojazdy zaparkowane lub
nadjeżdżające z naprzeciwka
również nie są wykrywane.
Usterka
Fałszywe alarmy mogą mieć miejsce
sporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy lub prawy róg tylnego zderzaka jest
przykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas
intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 258.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.

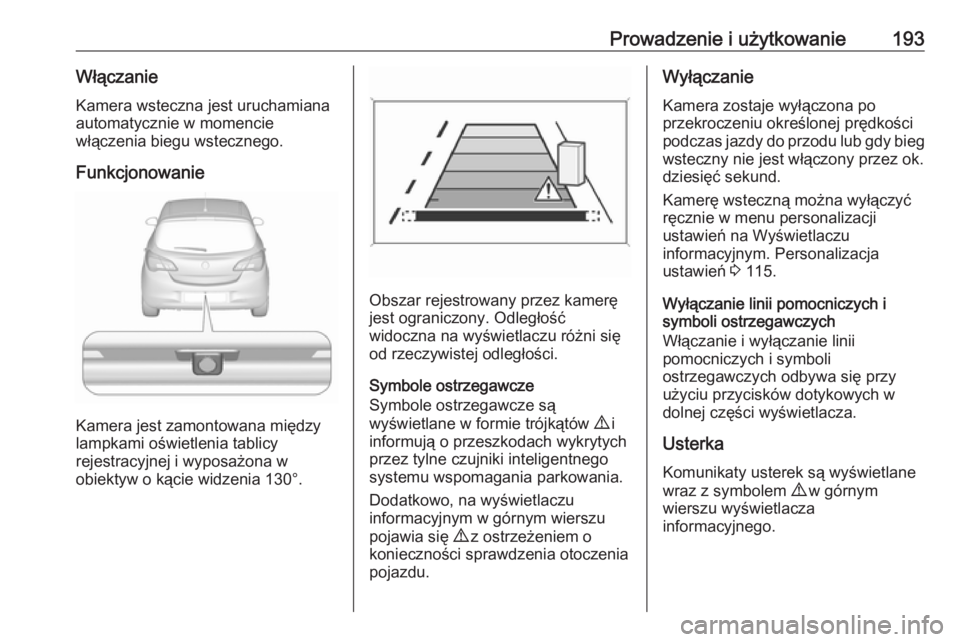

Prowadzenie i użytkowanie193WłączanieKamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana między
lampkami oświetlenia tablicy
rejestracyjnej i wyposażona w
obiektyw o kącie widzenia 130°.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości
podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
dziesięć sekund.
Kamerę wsteczną można wyłączyć
ręcznie w menu personalizacji
ustawień na Wyświetlaczu
informacyjnym. Personalizacja
ustawień 3 115.
Wyłączanie linii pomocniczych i
symboli ostrzegawczych
Włączanie i wyłączanie linii
pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.

194Prowadzenie i użytkowanieKamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
System rozpoznawania znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących
rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.

Prowadzenie i użytkowanie195Na wyświetlaczu może być
pokazywanych jednocześnie kilka
znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Gdy prędkość spadnie poniżej
55 km/h, wyświetlacz jest
resetowany, a zawartość strony
znaków drogowych jest usuwana, np.
podczas wjeżdżania do strefy
miejskiej. Wyświetlane jest następne
rozpoznane wskazanie prędkości.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości z informacją dodatkową
wyświetlany jest w tym miejscu
symbol +.Wybrać ? w MENU i wybrać stronę
systemu rozpoznawania znaków
drogowych za pomocą pokrętła na
dźwigni kierunkowskazów 3 104.
Jeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.
Funkcja alarmu Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych.

196Prowadzenie i użytkowanieGdy po włączeniu funkcji strona
systemu rozpoznawania znaków
drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych
alarmów na wyświetlaczu
informacyjnym kierowcy.
Gdy wyświetlana jest strona systemu
rozpoznawania znaków drogowych,
nacisnąć SET/CLR na dźwigni
kierunkowskazów.
Wybrać Alarmy WŁ. lub Alarmy
WYŁ. przez obrócenie pokrętła
regulacyjnego i nacisnąć SET/CLR.
Alarmy chwilowe są widoczne na
wyświetlaczu informacyjnym
kierowcy przez około osiem sekund.
Zerowanie systemuZawartość pamięci znaków
drogowych można skasować w menu
ustawień na stronie systemu
rozpoznawania znaków drogowych,
wybierając Zresetować i
potwierdzając przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów.
W celu skasowania zawartości strony
można również nacisnąć SET/CLR i
przytrzymać przez trzy sekundy.
Po udanym wyzerowaniu rozlega się
sygnał dźwiękowy i do momentu
wykrycia następnego znaku
drogowego wyświetlany jest poniższy „Znak domyślny”.
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Kasowanie znaków drogowych Istnieją różne scenariusze
powodujące skasowanie aktualnie
wyświetlanych znaków drogowych.
Po skasowaniu na wyświetlaczu
informacyjnym kierowcy wyświetla
się „Znak domyślny”.

Prowadzenie i użytkowanie197Przyczyny kasowania znaków:● Przejechano wstępnie zdefiniowaną odległość lub
upłynął określony czas (w
zależności od rodzaju znaku)
● Pojazd przejeżdża przez zakręt
● Prędkość zmniejsza się do wartości poniżej 52 km/h
(wykrycie wjazdu do miasta)
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, jeśli:
● Obszar szyby przedniej, gdzie umiejscowiona jest kamera
przednia, jest zanieczyszczony
lub znajdują się na nim obce
przedmioty, np. naklejki.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen).Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● Brak włączonego kierunkowskazu.
● Brak ruchu pedału hamulca.
● Brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania.
● Brak aktywnego kierowania.
Jeśli kierowca wykonuje te czynności,
nie zostanie włączone ostrzeżenie.

198Prowadzenie i użytkowanieWłączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
przycisku informuje, że system jest
włączony. Gdy lampka kontrolna ) na
zestawie wskaźników świeci się na
zielono, system jest gotowy do pracy.
System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.
Wyłączanie
Aby wyłączyć system, nacisnąć ) –
dioda w przycisku zgaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
● Przednia szyba nie jest czysta.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.
System nie działa, gdy nie zostaną
wykryte żadne oznaczenia pasów
ruchu.
