2018 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

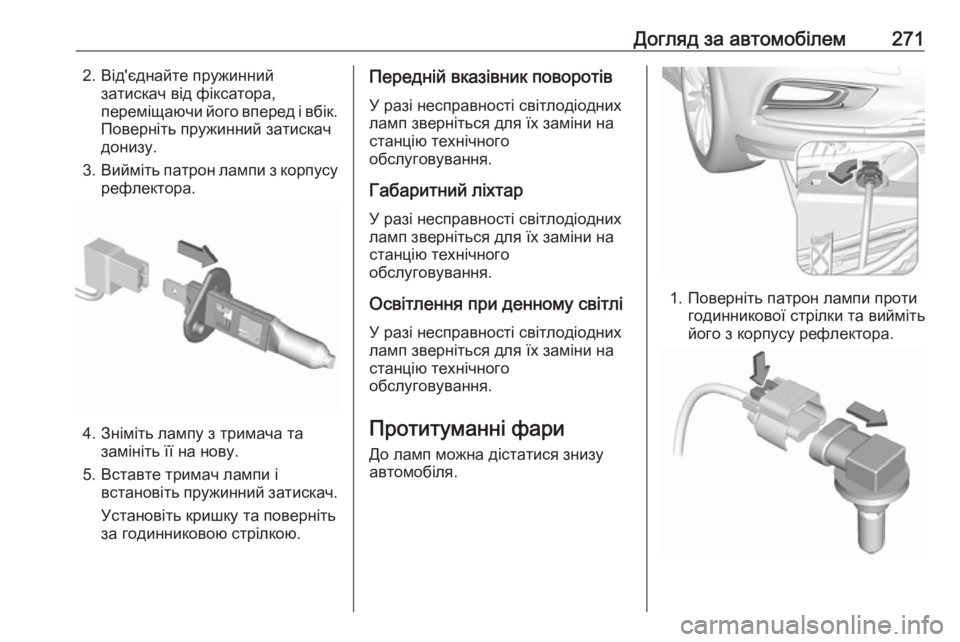

Догляд за автомобілем2712. Від'єднайте пружиннийзатискач від фіксатора,
переміщаючи його вперед і вбік. Поверніть пружинний затискачдонизу.
3. Вийміть патрон лампи з корпусу
рефлектора.
4. Зніміть лампу з тримача та замініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Протитуманні фари До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.

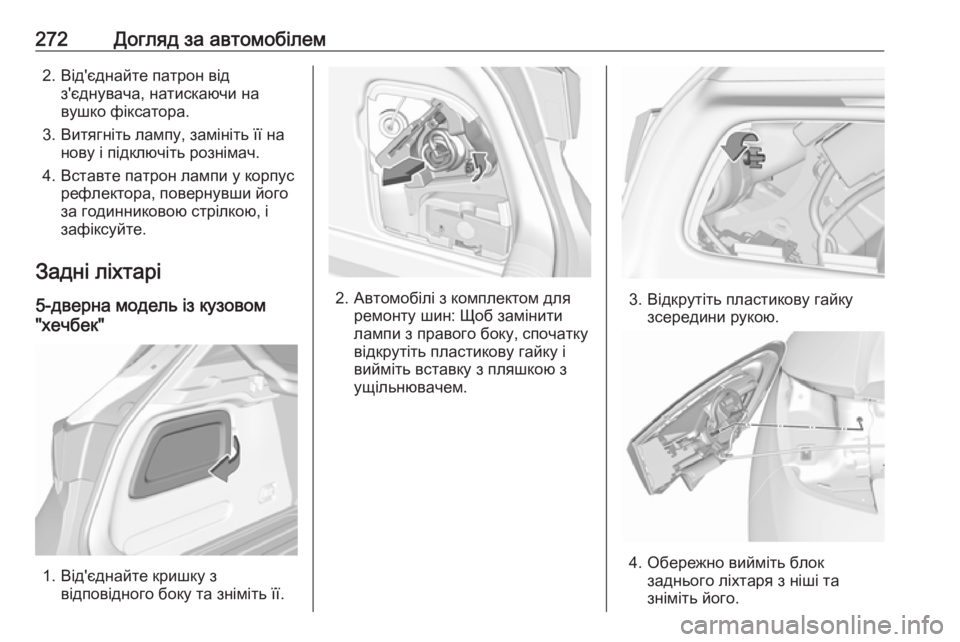

272Догляд за автомобілем2. Від'єднайте патрон відз'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі 5-дверна модель із кузовом
"хечбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

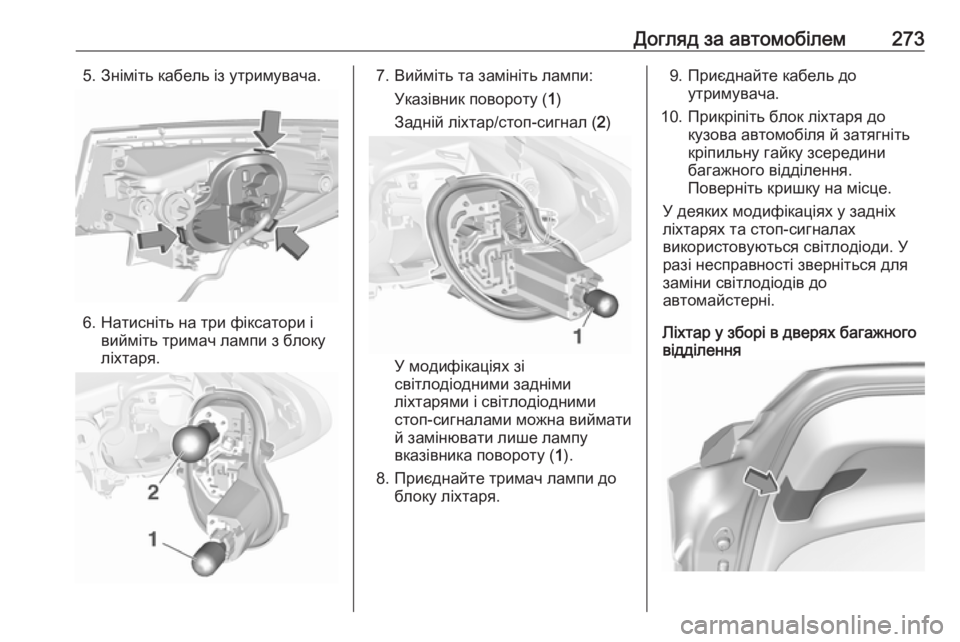

Догляд за автомобілем2735. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Указівник повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У модифікаціях зі
світлодіодними задніми
ліхтарями і світлодіодними
стоп-сигналами можна виймати
й замінювати лише лампу вказівника повороту ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення

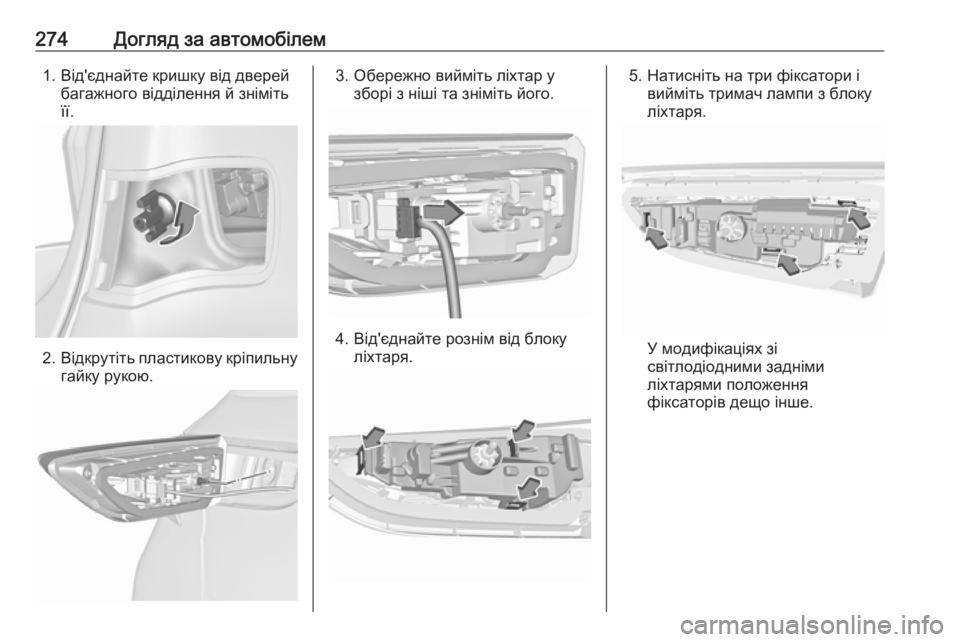

274Догляд за автомобілем1. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

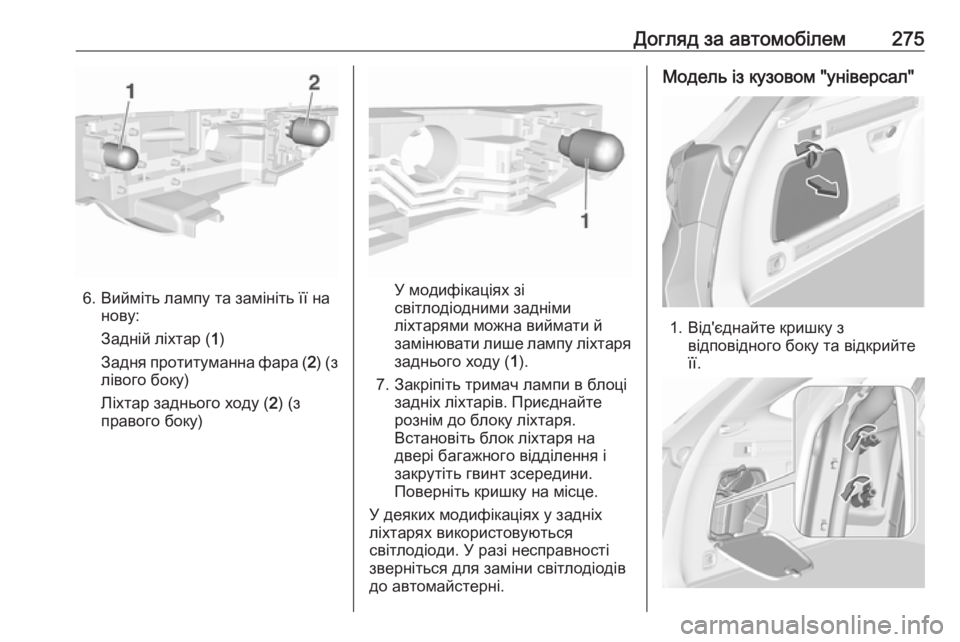

Догляд за автомобілем275
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2) (з
лівого боку)
Ліхтар заднього ходу ( 2) (з
правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Модель із кузовом "універсал"
1. Від'єднайте кришку з відповідного боку та відкрийте
її.

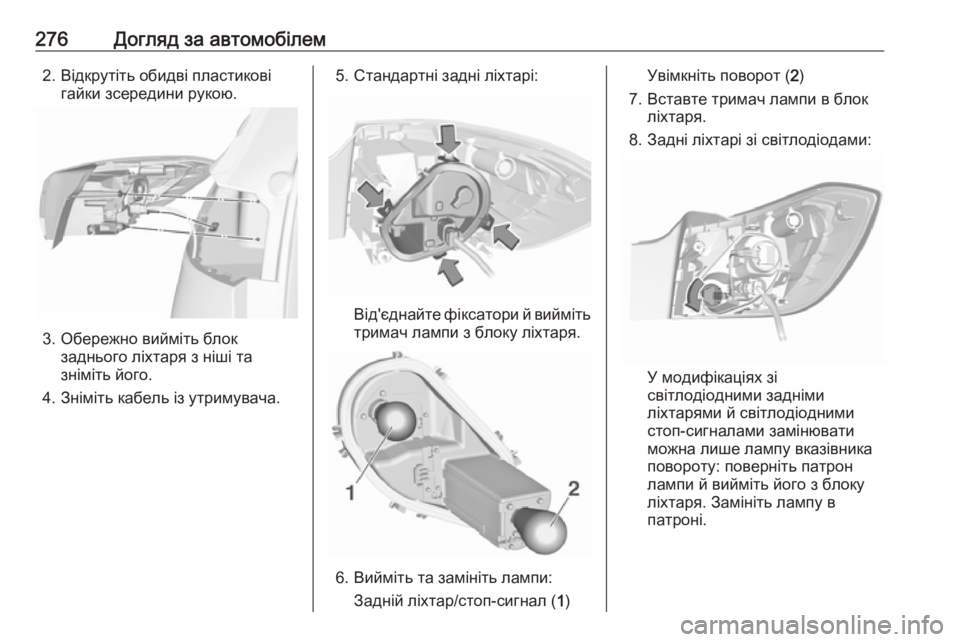

276Догляд за автомобілем2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
4. Зніміть кабель із утримувача.
5. Стандартні задні ліхтарі:
Від'єднайте фіксатори й вийміть
тримач лампи з блоку ліхтаря.
6. Вийміть та замініть лампи:
Задній ліхтар/стоп-сигнал ( 1)
Увімкніть поворот ( 2)
7. Вставте тримач лампи в блок ліхтаря.
8. Задні ліхтарі зі світлодіодами:
У модифікаціях зі
світлодіодними задніми
ліхтарями й світлодіодними
стоп-сигналами замінювати
можна лише лампу вказівника
повороту: поверніть патрон
лампи й вийміть його з блоку
ліхтаря. Замініть лампу в
патроні.

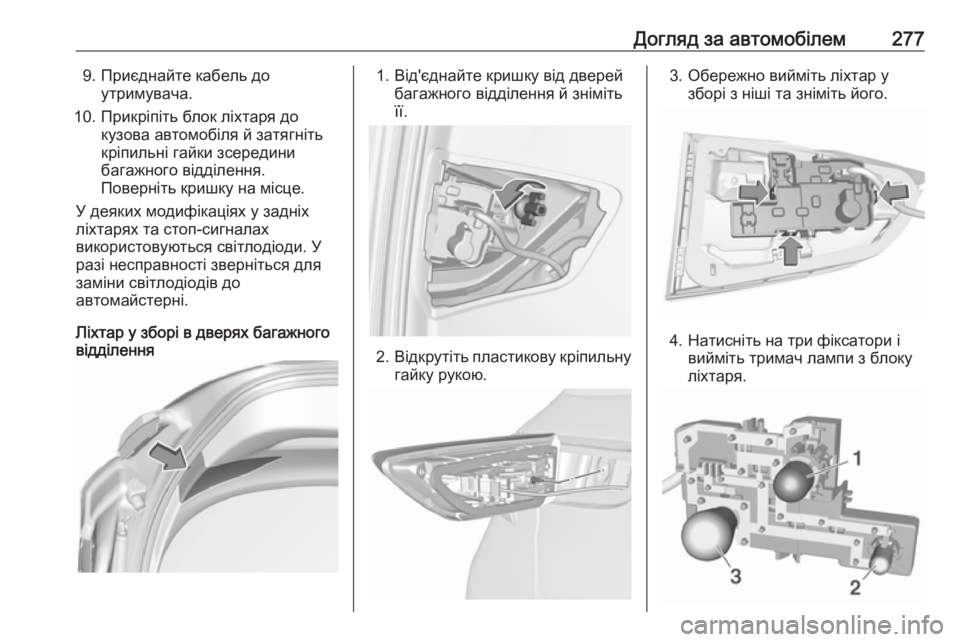

Догляд за автомобілем2779. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.

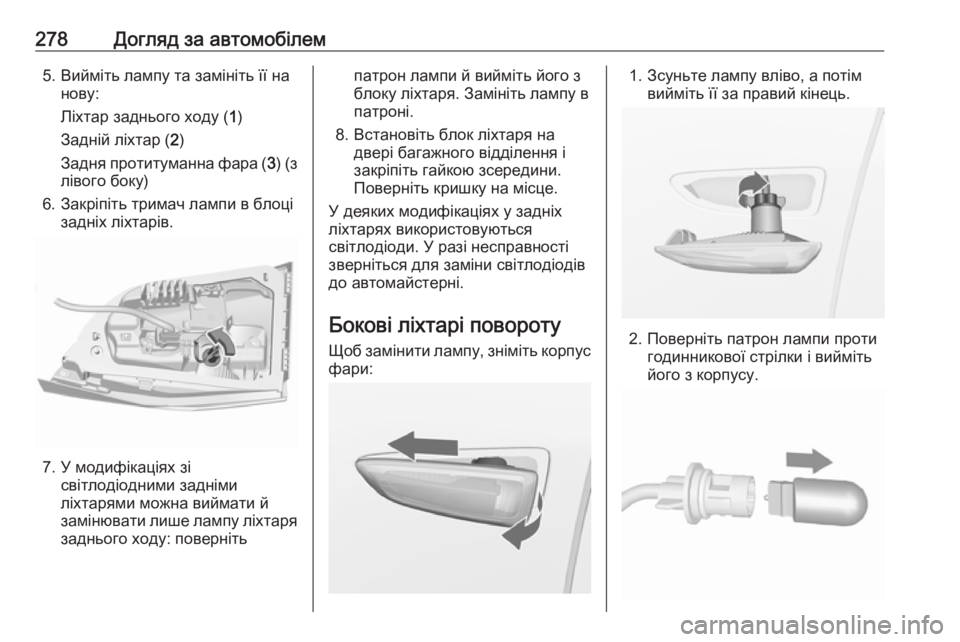

278Догляд за автомобілем5. Вийміть лампу та замініть її нанову:
Ліхтар заднього ходу ( 1)
Задній ліхтар ( 2)
Задня протитуманна фара ( 3) (з
лівого боку)
6. Закріпіть тримач лампи в блоці задніх ліхтарів.
7. У модифікаціях зісвітлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу: поверніть
патрон лампи й вийміть його з
блоку ліхтаря. Замініть лампу в
патроні.
8. Встановіть блок ліхтаря на двері багажного відділення і
закріпіть гайкою зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Бокові ліхтарі повороту Щоб замінити лампу, зніміть корпус
фари:1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
