2018 OPEL ASTRA K Посібник з експлуатації (in Ukrainian)

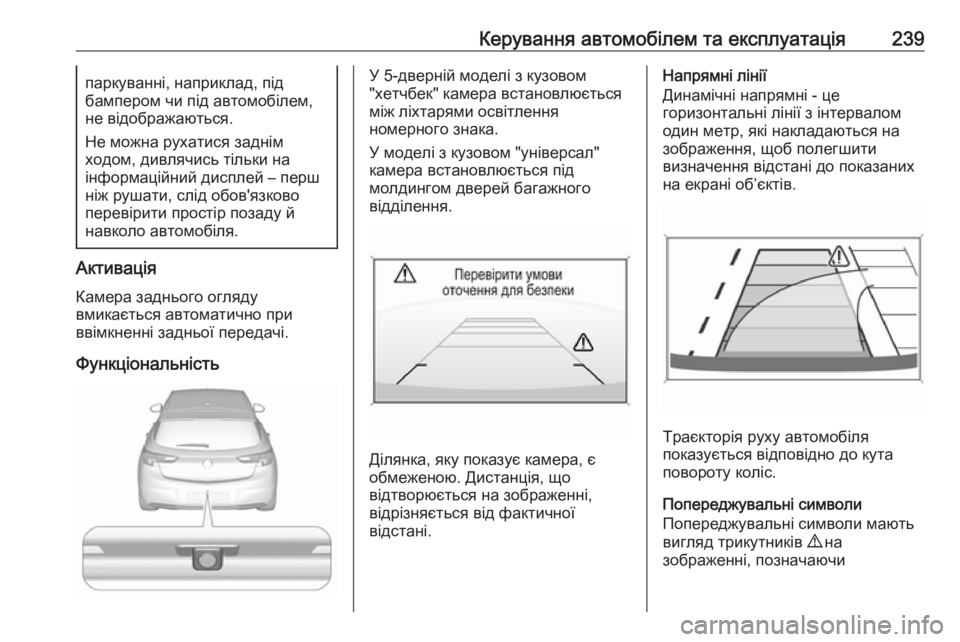

Керування автомобілем та експлуатація239паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
У 5-дверній моделі з кузовом
"хетчбек" камера встановлюється
між ліхтарями освітлення
номерного знака.
У моделі з кузовом "універсал"
камера встановлюється під
молдингом дверей багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об’єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи

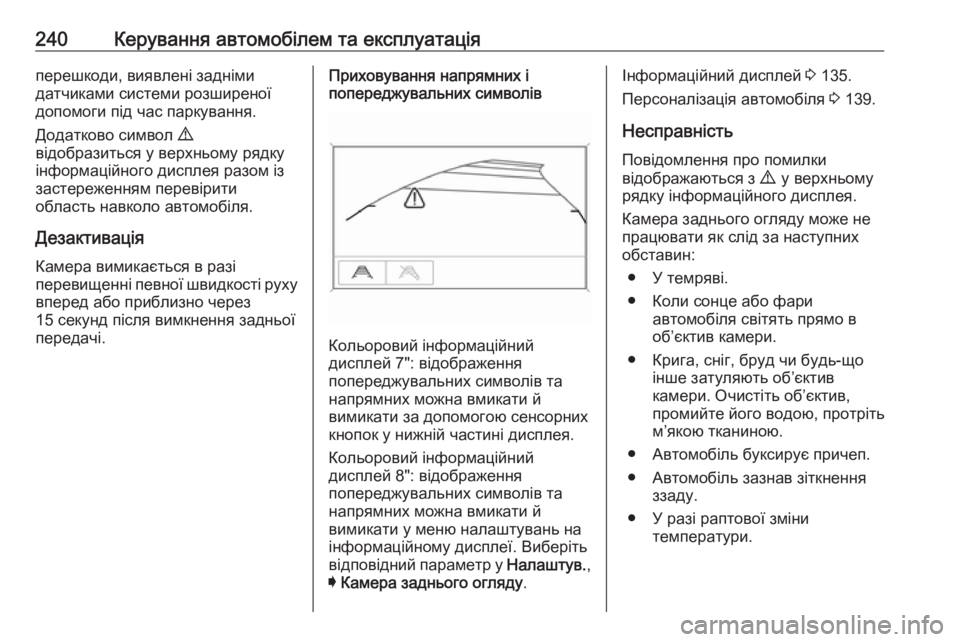

240Керування автомобілем та експлуатаціяперешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Додатково символ 9
відобразиться у верхньому рядку
інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Дезактивація Камера вимикається в разі
перевищенні певної швидкості руху
вперед або приблизно через
15 секунд після вимкнення задньої
передачі.Приховування напрямних і
попереджувальних символів
Кольоровий інформаційний
дисплей 7": відображення
попереджувальних символів та напрямних можна вмикати й
вимикати за допомогою сенсорних
кнопок у нижній частині дисплея.
Кольоровий інформаційний
дисплей 8": відображення
попереджувальних символів та
напрямних можна вмикати й
вимикати у меню налаштувань на
інформаційному дисплеї. Виберіть
відповідний параметр у Налаштув.,
I Камера заднього огляду .
Інформаційний дисплей 3 135.
Персоналізація автомобіля 3 139.
Несправність
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Коли сонце або фари автомобіля світять прямо в
об’єктив камери.
● Крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об’єктив,
промийте його водою, протріть
м’якою тканиною.
● Автомобіль буксирує причеп.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.

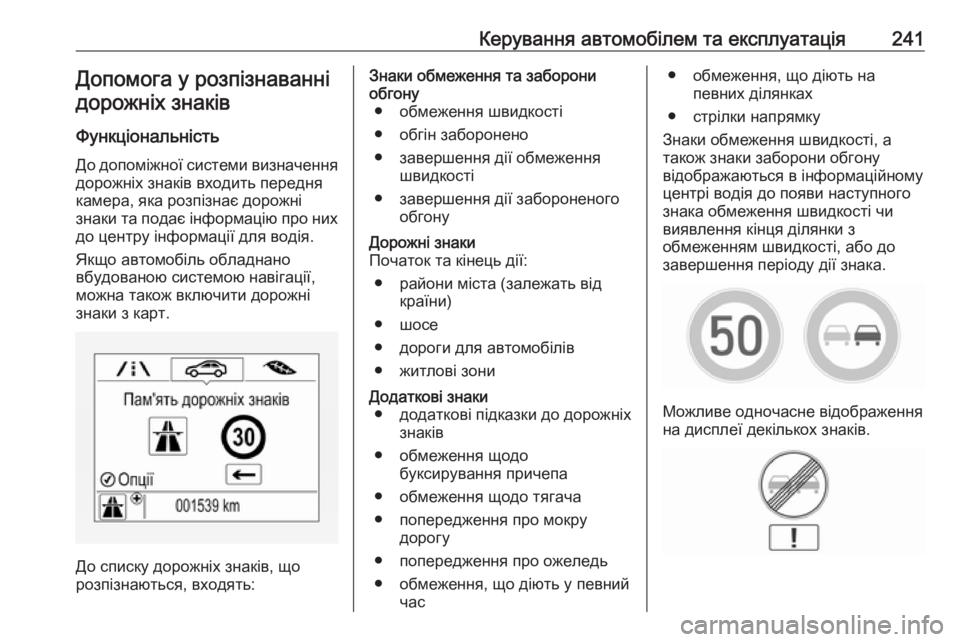

Керування автомобілем та експлуатація241Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, яка розпізнає дорожні
знаки та подає інформацію про них до центру інформації для водія.
Якщо автомобіль обладнано
вбудованою системою навігації,
можна також включити дорожні
знаки з карт.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості
● обгін заборонено
● завершення дії обмеження швидкості
● завершення дії забороненого обгонуДорожні знаки
Початок та кінець дії:
● райони міста (залежать від країни)
● шосе
● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● обмеження, що діють у певний час● обмеження, що діють напевних ділянках
● стрілки напрямку
Знаки обмеження швидкості, а також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.

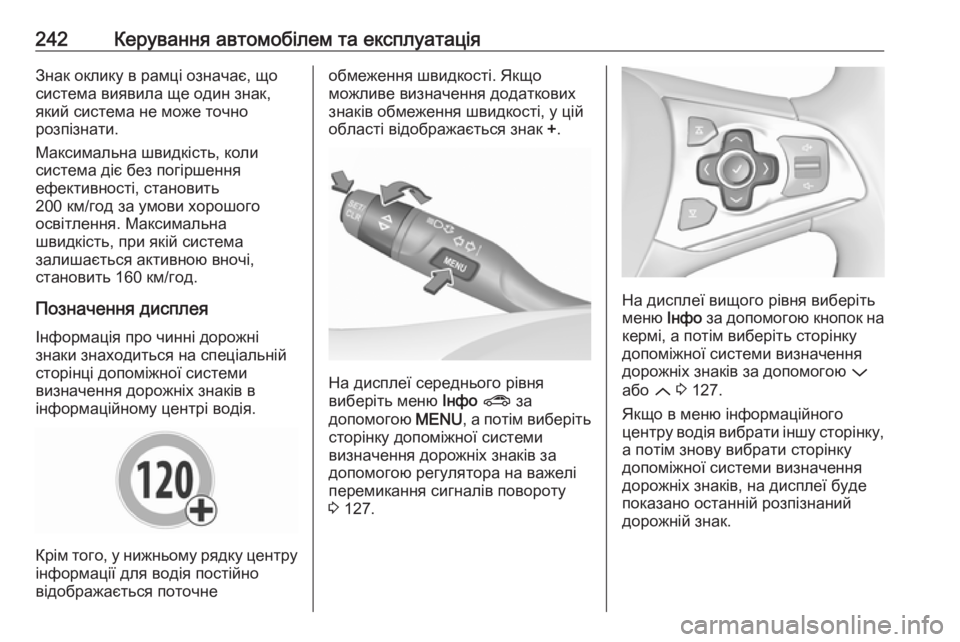

242Керування автомобілем та експлуатаціяЗнак оклику в рамці означає, що
система виявила ще один знак,
який система не може точно
розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея
Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків в
інформаційному центрі водія.
Крім того, у нижньому рядку центру інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
можливе визначення додаткових
знаків обмеження швидкості, у цій
області відображається знак +.
На дисплеї середнього рівня
виберіть меню Інфо ? за
допомогою MENU, а потім виберіть
сторінку допоміжної системи
визначення дорожніх знаків за
допомогою регулятора на важелі перемикання сигналів повороту
3 127.
На дисплеї вищого рівня виберіть
меню Інфо за допомогою кнопок на
кермі, а потім виберіть сторінку
допоміжної системи визначення
дорожніх знаків за допомогою P
або Q 3 127.
Якщо в меню інформаційного
центру водія вибрати іншу сторінку, а потім знову вибрати сторінку
допоміжної системи визначення
дорожніх знаків, на дисплеї буде
показано останній розпізнаний
дорожній знак.

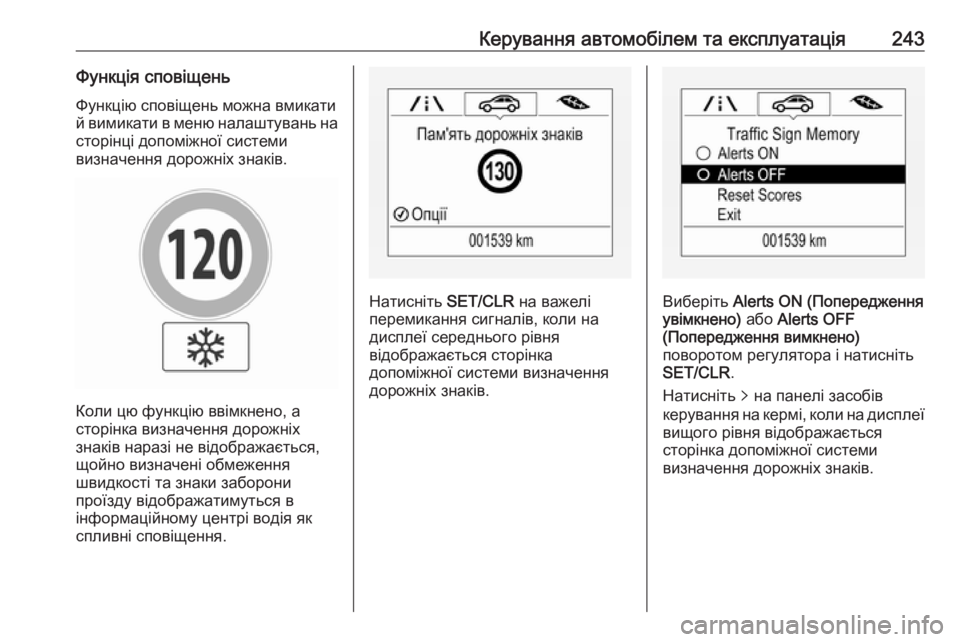

Керування автомобілем та експлуатація243Функція сповіщень
Функцію сповіщень можна вмикати
й вимикати в меню налаштувань на сторінці допоміжної системи
визначення дорожніх знаків.
Коли цю функцію ввімкнено, а
сторінка визначення дорожніх
знаків наразі не відображається,
щойно визначені обмеження
швидкості та знаки заборони
проїзду відображатимуться в
інформаційному центрі водія як
спливні сповіщення.
Натисніть SET/CLR на важелі
перемикання сигналів, коли на
дисплеї середнього рівня
відображається сторінка
допоміжної системи визначення
дорожніх знаків.Виберіть Alerts ON (Попередження
увімкнено) або Alerts OFF
(Попередження вимкнено)
поворотом регулятора і натисніть
SET/CLR .
Натисніть q на панелі засобів
керування на кермі, коли на дисплеї
вищого рівня відображається
сторінка допоміжної системи
визначення дорожніх знаків.

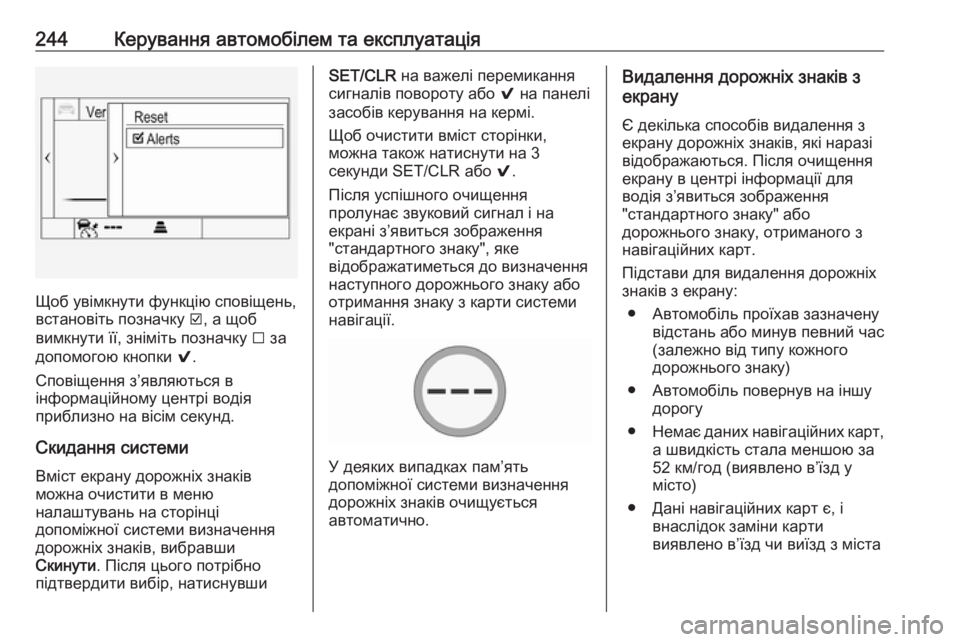

244Керування автомобілем та експлуатація
Щоб увімкнути функцію сповіщень,
встановіть позначку J, а щоб
вимкнути її, зніміть позначку I за
допомогою кнопки 9.
Сповіщення з’являються в
інформаційному центрі водія
приблизно на вісім секунд.
Скидання системи Вміст екрану дорожніх знаків
можна очистити в меню
налаштувань на сторінці
допоміжної системи визначення
дорожніх знаків, вибравши
Скинути . Після цього потрібно
підтвердити вибір, натиснувши
SET/CLR на важелі перемикання
сигналів повороту або 9 на панелі
засобів керування на кермі.
Щоб очистити вміст сторінки,
можна також натиснути на 3
секунди SET/CLR або 9.
Після успішного очищення
пролунає звуковий сигнал і на
екрані з’явиться зображення
"стандартного знаку", яке
відображатиметься до визначення
наступного дорожнього знаку або отримання знаку з карти системи
навігації.
У деяких випадках пам’ять
допоміжної системи визначення
дорожніх знаків очищується
автоматично.
Видалення дорожніх знаків з
екрану
Є декілька способів видалення з
екрану дорожніх знаків, які наразі
відображаються. Після очищення
екрану в центрі інформації для
водія з’явиться зображення
"стандартного знаку" або
дорожнього знаку, отриманого з
навігаційних карт.
Підстави для видалення дорожніх
знаків з екрану:
● Автомобіль проїхав зазначену відстань або минув певний час
(залежно від типу кожного
дорожнього знаку)
● Автомобіль повернув на іншу дорогу
● Немає даних навігаційних карт,
а швидкість стала меншою за
52 км/год (виявлено в’їзд у
місто)
● Дані навігаційних карт є, і внаслідок заміни карти
виявлено в’їзд чи виїзд з міста

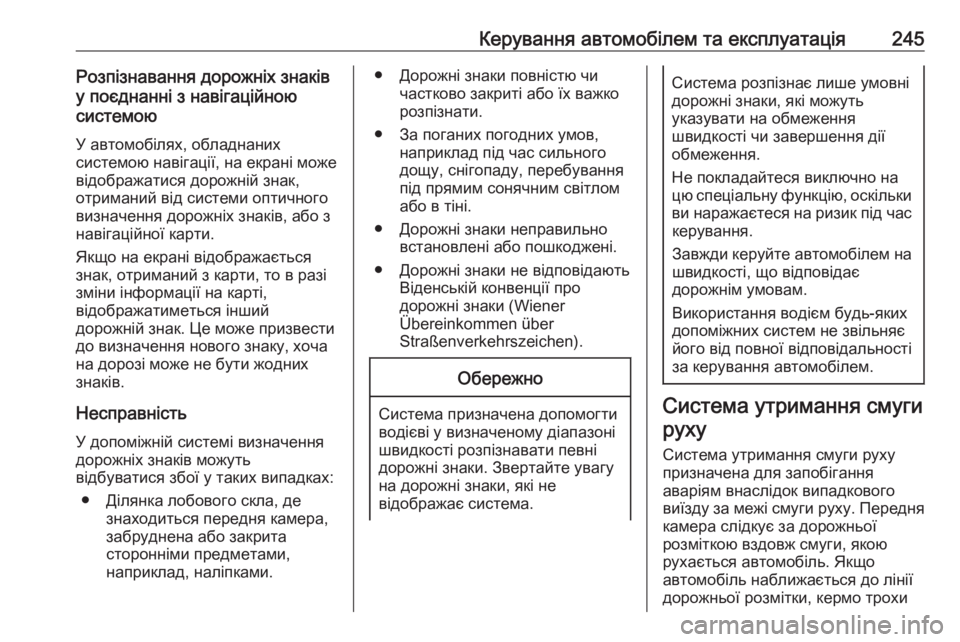

Керування автомобілем та експлуатація245Розпізнавання дорожніх знаків
у поєднанні з навігаційною
системою
У автомобілях, обладнаних
системою навігації, на екрані може
відображатися дорожній знак,
отриманий від системи оптичного визначення дорожніх знаків, або з
навігаційної карти.
Якщо на екрані відображається
знак, отриманий з карти, то в разі зміни інформації на карті,
відображатиметься інший
дорожній знак. Це може призвести
до визначення нового знаку, хоча
на дорозі може не бути жодних
знаків.
Несправність У допоміжній системі визначення
дорожніх знаків можуть
відбуватися збої у таких випадках:
● Ділянка лобового скла, де знаходиться передня камера,
забруднена або закрита
сторонніми предметами,
наприклад, наліпками.● Дорожні знаки повністю чи частково закриті або їх важкорозпізнати.
● За поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування
під прямим сонячним світлом
або в тіні.
● Дорожні знаки неправильно встановлені або пошкоджені.
● Дорожні знаки не відповідають Віденській конвенції про
дорожні знаки (Wiener
Übereinkommen über
Straßenverkehrszeichen).Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система утримання смуги
руху
Система утримання смуги руху
призначена для запобігання
аваріям внаслідок випадкового
виїзду за межі смуги руху. Передня камера слідкує за дорожньої
розміткою вздовж смуги, якою
рухається автомобіль. Якщо
автомобіль наближається до лінії
дорожньої розмітки, кермо трохи

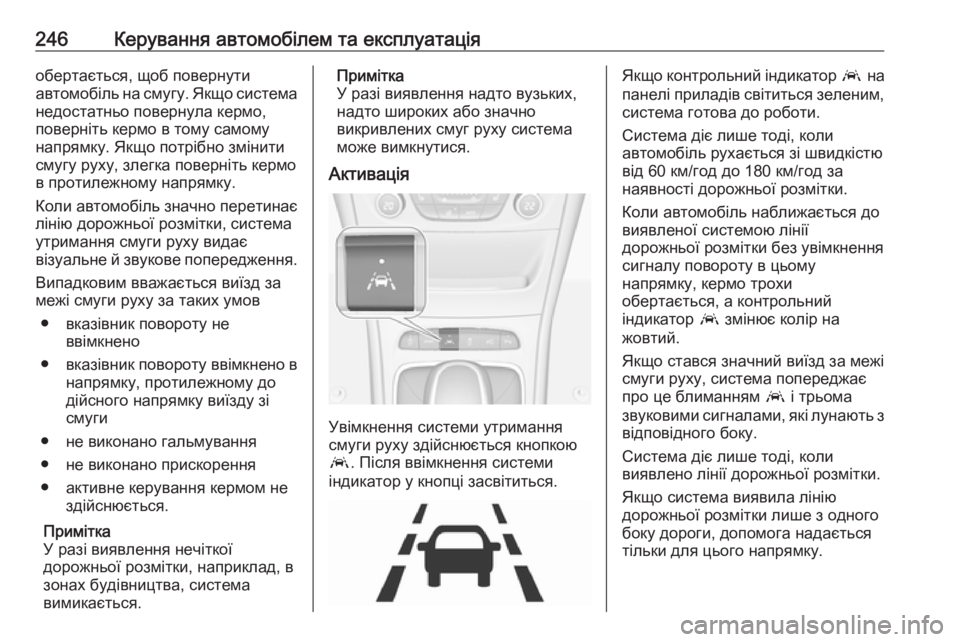

246Керування автомобілем та експлуатаціяобертається, щоб повернути
автомобіль на смугу. Якщо система недостатньо повернула кермо,
поверніть кермо в тому самому
напрямку. Якщо потрібно змінити
смугу руху, злегка поверніть кермо
в протилежному напрямку.
Коли автомобіль значно перетинає
лінію дорожньої розмітки, система
утримання смуги руху видає
візуальне й звукове попередження.
Випадковим вважається виїзд за
межі смуги руху за таких умов
● вказівник повороту не ввімкнено
● вказівник повороту ввімкнено в
напрямку, протилежному до
дійсного напрямку виїзду зі
смуги
● не виконано гальмування
● не виконано прискорення
● активне керування кермом не здійснюється.
Примітка
У разі виявлення нечіткої
дорожньої розмітки, наприклад, в
зонах будівництва, система
вимикається.Примітка
У разі виявлення надто вузьких,
надто широких або значно
викривлених смуг руху система
може вимкнутися.
Активація
Увімкнення системи утримання
смуги руху здійснюється кнопкою
a . Після ввімкнення системи
індикатор у кнопці засвітиться.
Якщо контрольний індикатор a на
панелі приладів світиться зеленим,
система готова до роботи.
Система діє лише тоді, коли
автомобіль рухається зі швидкістю від 60 км/год до 180 км/год за
наявності дорожньої розмітки.
Коли автомобіль наближається до
виявленої системою лінії
дорожньої розмітки без увімкнення
сигналу повороту в цьому
напрямку, кермо трохи
обертається, а контрольний
індикатор a змінює колір на
жовтий.
Якщо стався значний виїзд за межі смуги руху, система попереджає
про це блиманням a і трьома
звуковими сигналами, які лунають з
відповідного боку.
Система діє лише тоді, коли
виявлено лінії дорожньої розмітки.
Якщо система виявила лінію
дорожньої розмітки лише з одного
боку дороги, допомога надається
тільки для цього напрямку.
