Ajaminen ja käyttö175auttaa kuljettajaa jarruttamaan
nopeammin ja voimakkaammin
ennen törmäystä.9 Varoitus
Aktiivista hätäjarrutusta ei ole
suunniteltu jarruttamaan itsenäi‐
sesti tai välttämään törmäystä
automaattisesti. Se on suunniteltu alentamaan auton nopeutta ennen
törmäystä. Se ei ehkä reagoi
paikallaan oleviin autoihin, jalan‐
kulkijoihin tai eläimiin. Äkillisen
kaistanvaihdon jälkeen järjes‐
telmä tarvitsee määrätyn ajan
seuraavan edessä olevan auton
havaitsemiseen.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan tulee
olla aina valmiina toimimaan,
jarruttamaan ja ohjaamaan
törmäyksen välttämiseksi. Järjes‐
telmä on suunniteltu toiminaan
kaikkien autossa matkustavien
käyttäessä turvavöitä.
Järjestelmän rajoitukset
Aktiivinen hätäjarrutus toimii rajoite‐
tusti tai ei lainkaan sateessa, lumessa
tai hyvin likaisissa olosuhteissa,
koska tutkan tunnistin voi peittyä vesi‐ kalvoon, pölyyn, jäähän tai lumeen.
Jos tunnistin tukkeutuu, puhdista sen
suojus.
Joissakin harvinaisissa tapauksissa
aktiivinen hätäjarrutus voi jarruttaa
lyhyesti tilanteissa, joissa se on
tarpeetonta, esimerkiksi kaarteessa
olevien liikennemerkkien tai toisella
kaistalla olevien autojen takia. Tämä
on normaalia toimintaa eikä auto ole
huollon tarpeessa. Paina kaasupol‐
jinta voimakkaasti ohittaaksesi auto‐
maattisen jarrutuksen.
Asetukset
Asetuksia voidaan muuttaa auton
räätälöinnin Törmäyksen valmistelu -
valikossa, 3 105.
Ohjeita häiriötilanteen varalta
Jos järjestelmä on huollon tarpeessa, kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 100.
Pysäköintitutka
Takapysäköintitutka
9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.

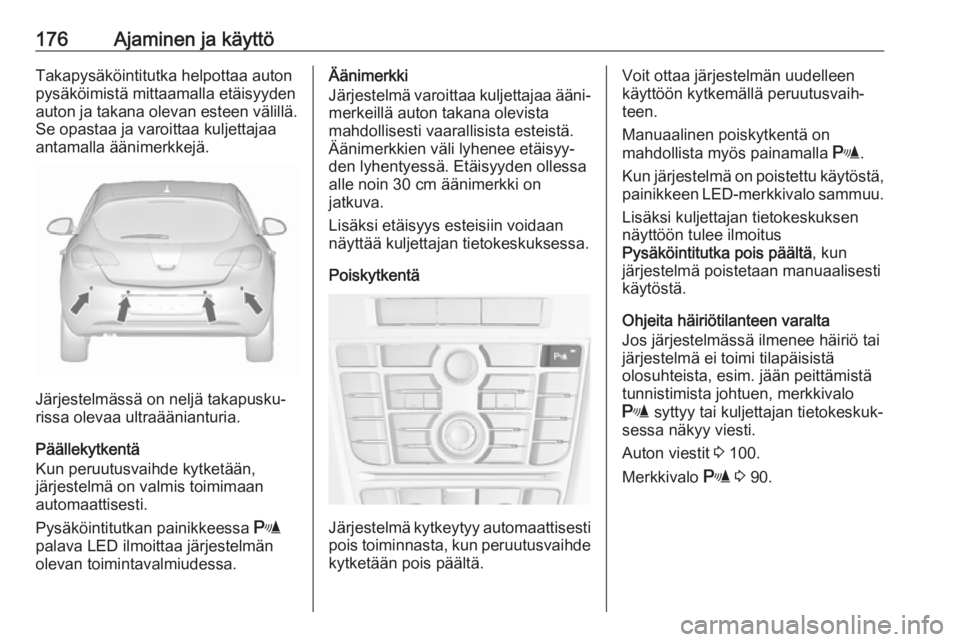

176Ajaminen ja käyttöTakapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä. Se opastaa ja varoittaa kuljettajaa
antamalla äänimerkkejä.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään,
järjestelmä on valmis toimimaan
automaattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana olevista
mahdollisesti vaarallisista esteistä.
Äänimerkkien väli lyhenee etäisyy‐
den lyhentyessä. Etäisyyden ollessa
alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys esteisiin voidaan
näyttää kuljettajan tietokeskuksessa.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Voit ottaa järjestelmän uudelleen
käyttöön kytkemällä peruutusvaih‐
teen.
Manuaalinen poiskytkentä on
mahdollista myös painamalla r.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi kuljettajan tietokeskuksen
näyttöön tulee ilmoitus
Pysäköintitutka pois päältä , kun
järjestelmä poistetaan manuaalisesti
käytöstä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista, esim. jään peittämistä
tunnistimista johtuen, merkkivalo
r syttyy tai kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auton viestit 3 100.
Merkkivalo r 3 90.

Ajaminen ja käyttö177Etu- ja takapysäköintitutka9Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Järjestelmä antaa äänimerkkejä ja näyttää näyt‐
töilmoituksia.
Järjestelmässä on neljä ultraäänian‐ turia sekä etu- että takapuskurissa.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Edessä olevista esteistä varoittava
signaali annetaan etukaiuttimien
kautta, kun taas takana olevien estei‐
den signaali kuuluu auton takakaiutti‐ mista.
Pysäköintitutkan painike ja sen käyttö
Etu- ja takapysäköintitutkassa on
r . Jos auto on lisäksi varustettu
kehittyneellä pysäköintiavustimella,
(katso seuraava erillinen kuvaus)
järjestelmässä on D. Molempia
järjestelmiä käytetään painamalla
D .
Painamalla lyhyesti r tai D etupy‐
säköintitutka kytketään pois tai
päälle.
Painikkeen D pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painikkeen logiikka järjestelmiä
käytettäessä on seuraavanlainen:
● Etu- ja takapysäköintitutka on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Etu- ja takapysäköintitutka on aktiivinen: pitkä painallus ottaa
kehittyneen pysäköintiavustimen
käyttöön, jos eteenpäinajon
vaihde on kytkettynä.
● Kehittynyt pysäköintiavustin on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Kehittynyt pysäköintiavustin on aktiivinen: pitkä painallus poistaakehittyneen pysäköintiavustimen
käytöstä.
● Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat
aktiivisia: lyhyt painallus poistaa
molemmat järjestelmät käytöstä.
Päällekytkentä
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.

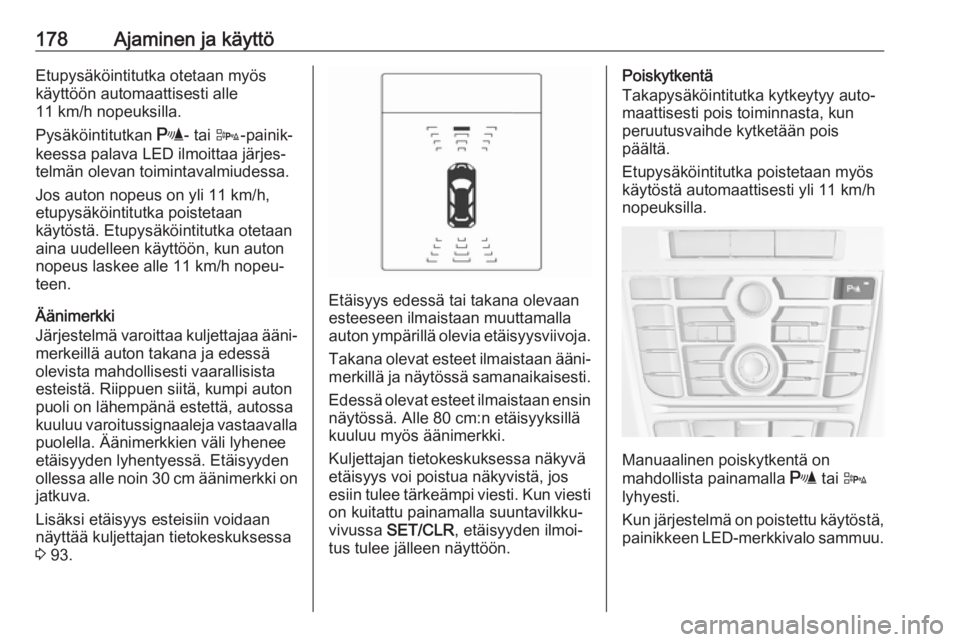

178Ajaminen ja käyttöEtupysäköintitutka otetaan myös
käyttöön automaattisesti alle
11 km/h nopeuksilla.
Pysäköintitutkan r- tai D-painik‐
keessa palava LED ilmoittaa järjes‐
telmän olevan toimintavalmiudessa.
Jos auton nopeus on yli 11 km/h,
etupysäköintitutka poistetaan
käytöstä. Etupysäköintitutka otetaan
aina uudelleen käyttöön, kun auton
nopeus laskee alle 11 km/h nopeu‐
teen.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana ja edessä
olevista mahdollisesti vaarallisista
esteistä. Riippuen siitä, kumpi auton
puoli on lähempänä estettä, autossa
kuuluu varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin voidaan
näyttää kuljettajan tietokeskuksessa
3 93.
Etäisyys edessä tai takana olevaan
esteeseen ilmaistaan muuttamalla
auton ympärillä olevia etäisyysviivoja.
Takana olevat esteet ilmaistaan ääni‐
merkillä ja näytössä samanaikaisesti.
Edessä olevat esteet ilmaistaan ensin
näytössä. Alle 80 cm:n etäisyyksillä
kuuluu myös äänimerkki.
Kuljettajan tietokeskuksessa näkyvä
etäisyys voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkku‐
vivussa SET/CLR , etäisyyden ilmoi‐
tus tulee jälleen näyttöön.
Poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun
peruutusvaihde kytketään pois
päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.
Manuaalinen poiskytkentä on
mahdollista painamalla r tai D
lyhyesti.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.

Ajaminen ja käyttö179Lisäksi kuljettajan tietokeskuksen
näyttöön tulee ilmoitus
Pysäköintitutka pois päältä , kun
järjestelmä poistetaan manuaalisesti
käytöstä.
Etupysäköintitutka kytketään
manuaalisen poiskytkennän jälkeen
uudelleen päälle painamalla r tai
D tai kytkemällä peruutusvaihde.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista, esim. jään peittämistä
tunnistimista johtuen, merkkivalo
r syttyy tai kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auton viestit 3 100.
Merkkivalo r 3 90.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue kaik‐ kiin suuntiin, kun käytät kehitty‐
nyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin ohjaa kuljettajan pysäköintipaikkaan anta‐
malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkeillä. Kuljettajan
on ohjattava kiihdytystä, jarrutusta,
ohjausta ja vaihteensiirtoa.
Järjestelmä käyttää etu- ja takapysä‐
köintitutkan antureita ja kahta lisäan‐
turia etu- ja takapuskurin kummalla‐
kin puolella.
D -painike ja toimintatapa
Sekä kehittynyttä pysäköintiavustinta
että etu- ja takapysäköintitutkaa
(katso edellinen kuvaus) käytetään
painamalla D.
Painamalla lyhyesti D etupysäköin‐
titutka kytketään pois tai päälle.
Painikkeen D pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐ köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painikkeen logiikka järjestelmiä
käytettäessä on seuraavanlainen:
● Etu- ja takapysäköintitutka on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Etu- ja takapysäköintitutka on aktiivinen: pitkä painallus ottaa
kehittyneen pysäköintiavustimen
käyttöön, jos eteenpäinajon
vaihde on kytkettynä.
● Kehittynyt pysäköintiavustin on aktiivinen: lyhyt painallus poistaa
sen käytöstä.

180Ajaminen ja käyttö● Kehittynyt pysäköintiavustin onaktiivinen: pitkä painallus poistaakehittyneen pysäköintiavustimen
käytöstä.
● Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat
aktiivisia: lyhyt painallus poistaa
molemmat järjestelmät käytöstä.
Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä on otettava käyttöön paina‐
malla D noin yhden sekunnin ajan.
Järjestelmä voidaan aktivoida ja se
voi etsiä pysäköintipaikkaa enintään
30 km/h nopeudessa.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.
Toiminta
Kun autolla ajetaan pysäköityjen
autojen rivin ohi ja järjestelmä on
toiminnassa, kehittynyt pysäköintia‐
vustin alkaa etsiä sopivaa pysäköinti‐
paikkaa. Kun soveltuva pysäköinti‐
paikka löytyy, kuljettajan tietokeskuk‐ sessa näkyy visuaalinen palaute ja
kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa
kymmenen metrin sisällä ehdotetusta pysäköintipaikasta, järjestelmä alkaa
etsiä toista sopivaa pysäköintipaik‐
kaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja
pysäyttää auton kymmenen metrin
päähän kohdasta, jossa ilmoitus
annettiin. Järjestelmä laskee parhaan reitin pysäköintipaikkaan. Sitten se
ohjaa kuljettajan paikkaan antamalla
tarkkoja ohjeita.

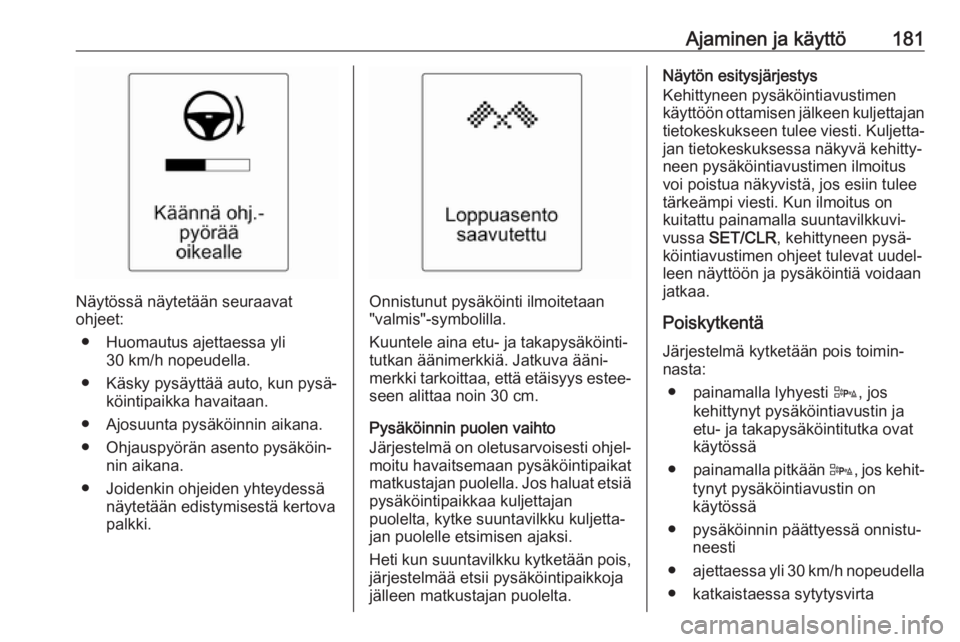

Ajaminen ja käyttö181
Näytössä näytetään seuraavat
ohjeet:
● Huomautus ajettaessa yli 30 km/h nopeudella.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Ohjauspyörän asento pysäköin‐ nin aikana.
● Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.Onnistunut pysäköinti ilmoitetaan
"valmis"-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan
puolelta, kytke suuntavilkku kuljetta‐
jan puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐ neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on
kuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , kehittyneen pysä‐
köintiavustimen ohjeet tulevat uudel‐
leen näyttöön ja pysäköintiä voidaan
jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla lyhyesti D, jos
kehittynyt pysäköintiavustin ja
etu- ja takapysäköintitutka ovat
käytössä
● painamalla pitkään D, jos kehit‐
tynyt pysäköintiavustin on
käytössä
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h nopeudella
● katkaistaessa sytytysvirta

182Ajaminen ja käyttöJos kuljettaja tai järjestelmä katkaiseekäytön pysäköinnin aikana, asiasta
ilmoitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, järjes‐
telmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla D noin
yhden sekunnin ajan.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä
vaihtamalla infonäytön asetuksia.
Jos perävaunun vetolaite on kytket‐ tynä, se on valittava valikossa.
Auton räätälöinti 3 105.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta
havaita olemattoman kohteen
(kaikuhäiriö).
