2018 OPEL ASTRA J Instruktionsbog (in Danish)

Pleje af bilen215trække eller skubbe pæren lidt indi soklen og dreje mod urets
retning:
Baglygtepære ( 1)
Tågebaglygte/baklys ( 2), afhæn‐
gigt af siden på bilen.
3. Isæt pæreholderen og drej den med uret. Sæt afdækningen på.
Sideblink
3-dørs hatchback Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud i dens højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
4-dørs notchback
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud i dens højre ende.

216Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lampehuset ved at dreje mod uret.

Pleje af bilen2174.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerumFå pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet,
henholdsvis i højrestyrede biler
bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

218Pleje af bilen
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen219Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/
tændingssystem4Brændstofindsprøjtning/ tændingssystem5–6Spejlvarme/Tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control32AirbagNr.Strømkreds33Adaptive forlygter/automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐ lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–47Horn

220Pleje af bilenNr.Strømkreds48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i
instrumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og
fjern det.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.

Pleje af bilen221Nr.Strømkreds1Displays2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikdåse8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13–14Diagnosestik15AirbagNr.Strømkreds16Stikdåse17Klimaanlæg18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingssensor23Karrosseristyreenhed24Karrosseristyreenhed25–26–
Sikringsboks i lastrum
3-dørs hatchback Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.

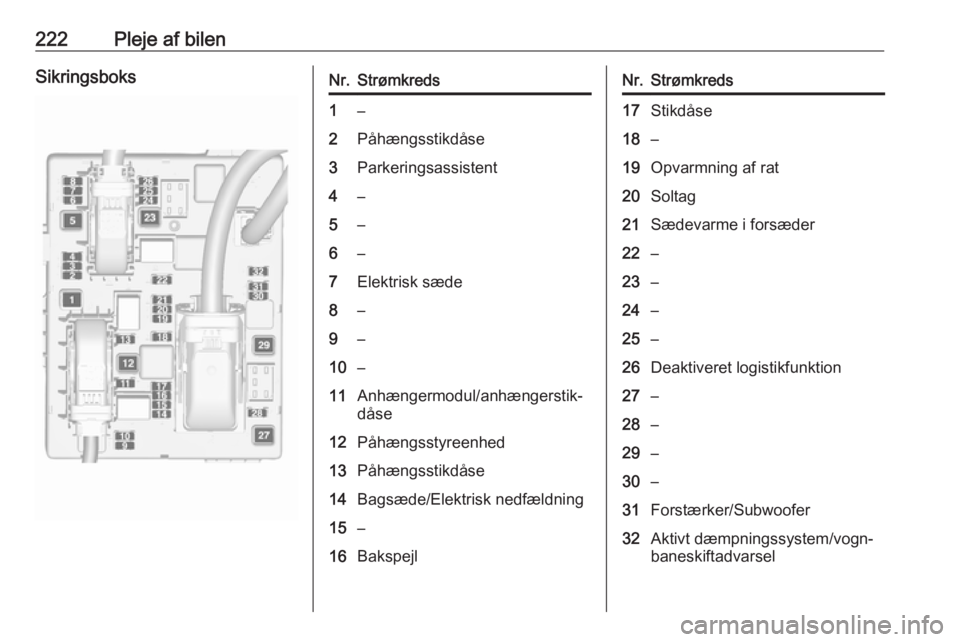

222Pleje af bilenSikringsboksNr.Strømkreds1–2Påhængsstikdåse3Parkeringsassistent4–5–6–7Elektrisk sæde8–9–10–11Anhængermodul/anhængerstik‐dåse12Påhængsstyreenhed13Påhængsstikdåse14Bagsæde/Elektrisk nedfældning15–16BakspejlNr.Strømkreds17Stikdåse18–19Opvarmning af rat20Soltag21Sædevarme i forsæder22–23–24–25–26Deaktiveret logistikfunktion27–28–29–30–31Forstærker/Subwoofer32Aktivt dæmpningssystem/vogn‐
baneskiftadvarsel
