Výbava interiéru (Pohled B)
pAktivní projek þní displej .................................................................................... stran 4-43
qP ístrojový panel ................................................................................................ stran 4-24
rKnoflík osv tlení p ístrojové desky ................................................................... stran 4-29
sSpína þe vyh ívání sedadel .................................................................................... stran 2-7
tSpína þ vyh ívání volantu ....................................................................................stran 3-42
uSpína þ varovných blika þ$.................................................................................. stran 4-85
vAudio .........................................................................................................stran 5-20, 5-76
wP ehráva þ disk$ CD .................................................................................. stran 5-27, 5-90
xP ehráva þ disk$ DVD .........................................................................................stran 5-93
yOdkládací schránka .......................................................................................... stran 5-158
zSystém klimatizace ...............................................................................................stran 5-4
{Spína þ odmlžova þe zadního okna ...................................................................... stran 4-83
|Elektrická zásuvka ............................................................................................stran 5-153
}Startovací tla þítko .................................................................................................stran 4-4
~Houka þka ............................................................................................................stran 4-85
Pojistná páka volantu ......................................................................................... stran 3-42
€Pá þka pro uvoln ní kapoty motoru .....................................................................stran 6-17
Dálkové otevírání uzáv ru palivové nádrže ....................................................... stran 3-41
Obrázkový rejst ík
P ehled interiéru (model s levostranným ízením)
Výbava a místo instalace se liší podle typu vozidla1-3
Page 14 of 835
Výbava interiéru (Pohled B)
pOdkládací schránka .......................................................................................... stran 5-158
qSpína þe vyh ívání sedadel .................................................................................... stran 2-7
rSpína þ vyh ívání volantu ....................................................................................stran 3-42
sSpína þ varovných blika þ$.................................................................................. stran 4-85
tP ehráva þ disk$ CD .................................................................................. stran 5-27, 5-90
uP ehráva þ disk$ DVD .........................................................................................stran 5-93
vAudio .........................................................................................................stran 5-20, 5-76
wP ístrojový panel ................................................................................................ stran 4-24
xAktivní projek þní displej .................................................................................... stran 4-43
yKnoflík osv tlení p ístrojové desky ................................................................... stran 4-29
zDálkové otevírání uzáv ru palivové nádrže ....................................................... stran 3-41
{Pá þka pro uvoln ní kapoty motoru .....................................................................stran 6-17
|Houka þka ............................................................................................................stran 4-85
}Pojistná páka volantu ......................................................................................... stran 3-42
~Startovací tla þítko .................................................................................................stran
4-4
Systém klimatizace ...............................................................................................stran 5-4
€Spína þ odmlžova þe zadního okna ...................................................................... stran 4-83
Elektrická zásuvka ............................................................................................stran 5-153
Obrázkový rejst ík
P ehled interiéru (model s pravostranným ízením)
1-8Výbava a místo instalace se liší podle typu vozidla
Page 63 of 835

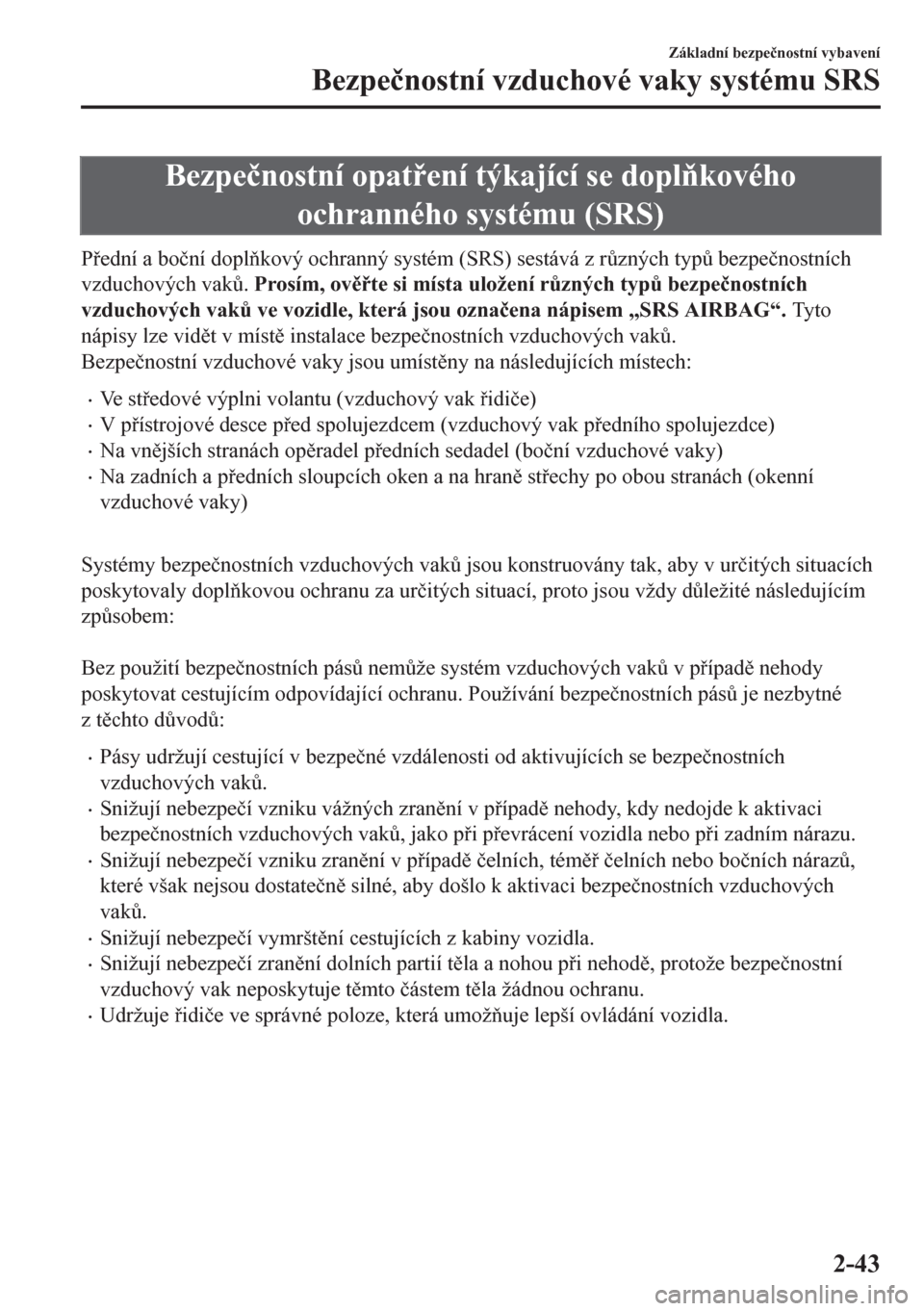

Bezpe þnostní opat ení týkající se doplkového
ochranného systému (SRS)
P ední a bo þní doplkový ochranný systém (SRS) sestává z r$zných typ$ bezpe þnostních
vzduchových vak$. Prosím, ov te si místa uložení r$zných typ$ bezpe þnostních
vzduchových vak$ ve vozidle, která jsou ozna þena nápisem „SRS AIRBAG“. Ty t o
nápisy lze vid t v míst instalace bezpe þnostních vzduchových vak$.
Bezpe þnostní vzduchové vaky jsou umíst ny na následujících místech:
•Ve s t edové výplni volantu (vzduchový vak idi þe)
•V p ístrojové desce p ed spolujezdcem (vzduchový vak p edního spolujezdce)
•Na vn jších stranách op radel p edních sedadel (bo þní vzduchové vaky)
•Na zadních a p edních sloupcích oken a na hran st echy po obou stranách (okenní
vzduchové vaky)
Systémy bezpe þnostních vzduchových vak$ jsou konstruovány tak, aby v ur þitých situacích
poskytovaly doplkovou ochranu za ur þitých situací, proto jsou vždy d$ležité následujícím
zp$sobem:
Bez použití bezpe þnostních pás$ nem$že systém vzduchových vak$ v p ípad nehody
poskytovat cestujícím odpovídající ochranu. Používání bezpe þnostních pás$ je nezbytné
z t chto d$vod$:
•Pásy udržují cestující v bezpe þné vzdálenosti od aktivujících se bezpe þnostních
vzduchových vak$.
•Snižují nebezpe þí vzniku vážných zran ní v p ípad nehody, kdy nedojde k aktivaci
bezpe þnostních vzduchových vak$, jako p i p evrácení vozidla nebo p i zadním nárazu.
•Snižují nebezpe þí vzniku zran ní v p ípad þelních, tém þelních nebo bo þních náraz$,
které však nejsou dostate þn silné, aby došlo k aktivaci bezpe þnostních vzduchových
vak$.
•Snižují nebezpe þí vymršt ní cestujících z kabiny vozidla.
•Snižují nebezpe þí zran ní dolních partií t la a nohou p i nehod , protože bezpe þnostní
vzduchový vak neposkytuje t mto þástem t la žádnou ochranu.
•Udržuje idi þe ve správné poloze, která umožuje lepší ovládání vozidla.
Základní bezpe þnostní vybavení
Bezpe þnostní vzduchové vaky systému SRS
2-43
Page 66 of 835
Neseďte v blízkosti bezpečnostních vzduchových vaků řidiče nebo spolujezdce na předním
sedadle:
Sezení v těsné blízkosti místa uložení bezpečnostního vzduchového vaku nebo pokládání
rukou nebo nohou na toto místo je obzvláště nebezpečné. Bezpečnostní vzduchové vaky
řidiče a spolujezdce na předním sedadle se nafukují prudce a velkou silou. Pokud se někdo
nachází v jeho těsné blízkosti, může dojít k vážnému zranění. Řidič by se měl dotýkat pouze
vnější hrany věnce volantu. Přední spolucestující by měl mít obě nohy na podlaze vozu. Oba
přední cestující by měli sedět na sedadle řádně připoutáni bezpečnostními pásy, přičemž
sedadla by měla být posunuta co nejvíce dozadu a jejich opěradla by měla být v kolmé
poloze.
Seďte uprostřed sedadla a řádně se připoutejte bezpečnostními pásy:
Sezení příliš blízko modulů bočních bezpečnostních vzduchových vaků nebo pokládání rukou
na ně, popřípadě opírání se o dveře nebo vyklánění se z oken je extrémně nebezpečné. Boční
a okenní bezpečnostní vzduchové vaky se nafukují obrovskou silou a ve velké rychlosti se
roztáhnou podél dveří na té straně, na které došlo k nárazu do vozu. V případě, že cestující
sedí v těsné blízkosti dveří, nebo se o dveře opírají, nebo pokud se cestující na zadních
sedadlech drží za opěradla předních sedadel, může dojít k jejich vážnému zranění. Poskytněte
bočním a okenním bezpečnostním vzduchovým vakům dostatek prostoru pro jejich činnost
tím, že budete během jízdy sedět uprostřed sedadla řádně připoutáni bezpečnostními pásy.
Neupevňujte žádné předměty v oblasti či poblíž místa, kde se nafukují bezpečnostní
vzduchové vaky řidiče a spolujezdce na předním sedadle:
Instalace jakýchkoliv předmětů na místa uložení předních bezpečnostních vzduchových vaků
nebo umístění nějakého předmětu před tato místa může být nebezpečné. V případě nehody
může takový předmět bránit v aktivaci bezpečnostního vzduchového vaku nebo může
poranit cestující.
Neupevňujte žádné předměty v oblasti či poblíž místa, kde se nafukují boční bezpečnostní
vzduchové vaky:
Instalace jakýchkoliv předmětů do oblasti uložení bočních bezpečnostních vzduchových vaků
na vnějších stranách opěradel předních sedadel může být nebezpečná. V případě nehody
může takový předmět bránit v aktivaci bočního bezpečnostního vzduchového vaku, který se
nafukuje z vnější strany předních sedadel. Mohou tak být potlačeny výhody doplňkové
ochrany poskytované bočními bezpečnostními vzduchovými vaky nebo se vak bude
aktivovat nebezpečným způsobem. Kromě toho by mohlo dojít k roztržení vzduchového
bezpečnostního vaku a úniku plynu.
Z tohoto důvodu nezavěšujte žádné síťové tašky, pouzdra s mapami nebo podobné předměty
na opěradla předních sedadel. Nikdy nepoužívejte potahy na předních sedadlech. Vždy
udržujte prostor pro aktivaci bočních bezpečnostních vzduchových vaků v předních
sedadlech prázdný, aby mohly mít v případě boční kolize dostatek místa k aktivaci.
Základní bezpe þnostní vybavení
Bezpe þnostní vzduchové vaky systému SRS
2-46
Page 69 of 835
Nedemontujte součásti interiéru vozidla:
Demontáž jakýchkoliv komponentů, jako jsou přední sedadla, přístrojová deska, volant nebo
komponenty rámů dveří a hran střechy, v nichž jsou integrovány senzory nárazu
bezpečnostních vzduchových vaků, je nebezpečná. Všechny tyto součásti obsahují základní
části bezpečnostních vzduchových vaků. Vzduchový vak by mohl být neúmyslně aktivován,
a mohl by tak způsobit vážná poranění. Demontáž těchto součástí musí vždy provádět pouze
autorizovaný opravce Mazda.
Systém bezpeč nostních vzduc hových vaků zlikvidujte správně:
Nesprávná likvidace použitého bezpečnostního vzduchového vaku nebo vozidla, jehož
vzduchové vaky nebyly aktivovány, je mimořádně nebezpečná. Pokud není dodržován
bezpečný postup, hrozí riziko zranění. Bezpečnou likvidaci systému bezpečnostních
vzduchových vaků nebo možnost likvidace vozidla vybaveného systémem bezpečnostních
vzduchových vaků konzultujte s kvalifikovaným opravcem, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
Základní bezpe þnostní vybavení
Bezpe þnostní vzduchové vaky systému SRS
2-49
Page 74 of 835
tBezpe þnostní vzduchový vak idi þe
Bezpe þnostní vzduchový vak idi þe je zabudovaný do volantu.
Když senzory náraz$ detekují þelní náraz o v tší než st ední síle, bezpe þnostní vzduchový
vak idi þe se rychle nafoukne, þímž pom$že zmírnit zran ní zejména hlavy a hrudi idi þe,
která by nastala z d$vodu p ímého nárazu do volantu.
Více informací o aktivaci bezpe þnostních vzduchových vak$ viz „Kritéria pro aktivaci
bezpe þnostních vzduchových vak$“ (strana 2-58).
(Se systémem detekce obsazení sedadla p edního spolujezdce)
Aktivace dvoustupového vzduchového vaku idi þe je ízena ve dvou energetických fázích
v závislosti na poloze sedadla idi þe. Sníma þ polohy vodicí lišty sedadla idi þe je umíst n
pod sedadlem idi þe. Sníma þ stanovuje, zda je sedadlo idi þe umíst n p ed nebo za
referen þní polohou a vysílá informaci o poloze sedadla do diagnostického modul (jednotka
SAS). Jednotka SAS je zkonstruována tak, aby ovládala aktivaci vzduchového
bezpe þnostního vaku idi þe podle toho, jak je sedadlo idi þ
e blízko k volantu.
B hem st edn t žkého nárazu se pak vzduchový vak idi þe aktivuje s nižší energií, zatímco
b hem t žkého nárazu a také je-li sedadlo idi þe za referen þní polohou, aktivuje se s vyšší
energií.
Základní bezpe þnostní vybavení
Bezpe þnostní vzduchové vaky systému SRS
2-54
Page 89 of 835
