tPam " poloh pro ízení*
Požadovaná poloha pro ízení m$že být
vyvolána poté, co byla naprogramována.
Následující prvky lze naprogramovat pro
polohy pro ízení.
•Poloha sedadla idi þe (posuv sedadla,
nastavení výšky, nastavení p ední þásti
sedáku, sklon op radla)
Viz Nastavení sedadla na stran 2-5.
•Aktivní projek þní displej (poloha
displeje, úrove jasu, zobrazované
informace)
Viz Aktivní projek þní displej na
stran 4-43.
UPOZORN NÍ
Nevkládejte prsty nebo ruce do blízkosti
dolní části sedadla, když se sedadlo
nastavuje podle paměti. Sedadlo se
pohybuje automaticky, když se nastavuje
podle paměti, a proto by mohlo dojít
k sevření prstů nebo rukou a ke zranění.
Tlačítko SET
1
2
Poloha pro ízení m$že být
naprogramována nebo používána pomocí
tla þítek na stran sedadla nebo ovlada þe.
POZNÁMKA
•Se ízení bederní op rky nelze
naprogramovat.
•Poloha pro ízení m$že být
naprogramována na tla þítka na stran
sedadla a klí þ používaný k jízd
s vozidlem.
•Pokud byl p i servisu vozidla odpojen
p ívod akumulátoru, došlo k vymazání
naprogramovaných poloh sedadla.
Polohy sedadla se musí znovu
naprogramovat.
Programování
1. Ujist te se, zda je zatažena parkovací
brzda.
2.(Automatická p evodovka)
Ujist te se, zda se volicí páka v poloze
P.
3. Nastartujte motor.
4. Nastavte si sedadlo a aktivní projek þní
displej do nejlepší polohy pro ízení.
5. Stiskn te tla þítko SET na sedadle,
dokud neuslyšíte jeden zvukový signál.
6. Do 5 sekund po dokon þení výše
uvedeného kroku 5 provete jedno
z následujících nastavení:
•Programování pomocí tla þítka na
stran sedadla
Stiskn te tla þítko, které chcete
naprogramovat, bu 1 nebo 2, dokud
neuslyšíte jeden zvukový signál.
•Programování pomocí ovlada þe
Stiskn te spína þ s klí þem
, dokud
neuslyšíte jeden zvukový signál.
POZNÁMKA
Zazní-li zvukový signál t ikrát, byla
operace zrušena.
Základní bezpe þnostní vybavení
Sedadla
2-8*N které modely.
Page 29 of 835
Jak nastavit polohu pro ízení na
naprogramovanou polohu
(Pomocí tla þítka na stran sedadla)
1. Ujist te se, zda je zatažena parkovací
brzda.
2.(Automatická p evodovka)
Ujist te se, zda se volicí páka v poloze
P.
3. Nastartujte motor.
4. Stiskn te programovací tla þítko pro
polohu sedadla, kterou chcete vyvolat
(tla þítko 1 nebo 2).
5. Zvukový signál zazní, když bude
nastavení polohy pro ízení
dokon þeno.
POZNÁMKA
•Pokud pohyb do polohy pro ízení není
nutný, zazní pouze zvukový signál.
•Polohu sedadla m$žete vyvolat, i když
motor neb ží.
•Nastavení polohy pro ízení je zrušeno
v následujících p ípadech:
•Je stisknutý kterýkoliv spína þ pro
nastavení sedadla.
•Je stisknuto tla þítko SET.
•Je stisknuto programovací tla þítko 1
nebo 2.
•Je stisknuto tla þítko nebo na
ovlada þi.
•Vozidlo se dá do pohybu.
•Aktivní projek þní displej je nastaven.
(Pomocí naprogramovaného ovlada þe)
1. Odemkn te dve e stisknutím vn jšího
spína þe nebo tla þítka
na ovlada þi.
2. Po odemknutí dve í za þne nastavení
polohy sedadla do 40 sekund od
otev ení dve í idi þe a zvukový signál
zazní p i dokon þení operace.
3. Ujist te se, zda je zatažena parkovací
brzda.
4.(Automatická p evodovka)
Ujist te se, zda se volicí páka v poloze
P.
5. Nastartujte motor.
6. Za þne se ízení aktivního projek þního
displeje.
POZNÁMKA
•Pokud není nutný žádný pohyb, zvukový
signál nezazní.
•Nastavení polohy pro ízení je zrušeno
v následujících p ípadech:
•Je stisknutý kterýkoliv spína þ pro
nastavení sedadla.
•Je stisknuto tla þítko SET.
•Je stisknuto programovací tla þítko 1
nebo 2.
•Je stisknuto tla þítko nebo na
ovlada þi.
•Vozidlo se dá do pohybu.
•Aktivní projek þní displej je nastaven.
Vymazání naprogramovaných poloh
pro ízení
(Vymazání poloh pro ízení
naprogramovaných na ovlada þ)
1. Vypn te zapalování.
2. Stiskn te tla þítko SET na stran
sedadla, dokud neuslyšíte jeden
zvukový signál.
3. Po zazn ní zvukového signálu
stiskn te tla þítko
na ovlada þi
v pr$b hu 5 sekund, dokud nezazní
jeden zvukový signál.
POZNÁMKA
Zazní-li zvukový signál t ikrát, byla
operace zrušena.
Základní bezpe þnostní vybavení
Sedadla
2-9
Page 126 of 835
O systému SCR
VA R OV Á N Í
Dávejte pozor, aby Vám nikdy nedošla kapalina AdBlue®. Pokud by Vám kapalina AdBlue®
úplně došla, systém SCR by nemohl fungovat normálně:
Když vozidlu dochází kapalina AdBlue
®, je jeho rychlost postupně omezena, aby nedocházelo
k vypouštění znečišťujících látek. Nakonec, když zbývající dojezdová vzdálenost klesne k 0 km,
není možné motor vůbec nastartovat. O doplnění zásoby kapaliny AdBlue
® se poraďte
s odborným opravcem, doporučujeme autorizovaného opravce vozů Mazda.
UPOZORN NÍ
Jako AdBlue® používejte originální výrobek Mazda nebo jiný výrobek vyhovující normě
ISO22241-1. Pokud byste použili nekompatibilní kapalinu AdBlue
®, nemusel by systém SCR
fungovat správně. Navíc může být použití nekompatibilní kapaliny AdBlue
® trestáno pokutou.
O doporučeném typu kapaliny AdBlue
® se poraďte v nejbližším kvalifikovaném servisu,
doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
POZNÁMKA
•Když je zbývající dojezdová vzdálenost 1 400 km nebo kratší a zobrazuje se varovná
indikace AdBlue
®, rozsvítí se varovná kontrolka SCR a rychlost vozidla je omezena.
Navíc, pokud dojde k problém$m se systémem SCR/AdBlue
® a zbývající dojezdová
vzdálenost je 700 km nebo kratší, varovná kontrolka SCR bliká a rychlost vozidla je
omezena.
•Kapalinu AdBlue® musíte doplovat pravideln , jak je uvedeno v informacích
o plánované údržb . Pokud se zobrazuje varovná zpráva na multifunk þním displeji nebo
bliká varovná kontrolka SCR, porate se s odborným opravcem, doporu þujeme
autorizovaného opravce voz$ Mazda.
•Normáln m$že vozidlo ujet asi 12 000 km, než je nutné doplnit kapalinu AdBlue®.
P ed jízdou
Palivo a emise
3-38
Page 167 of 835
4P i jízd
Informace týkající se bezpe þné jízdy a zastavení.
Startování/zastavení motoru ............4-4
Spína þ zapalování ........................ 4-4
Startování motoru ........................ 4-5
Vypnutí motoru .......................... 4-11
i-stop
*.........................................4-13
P ístrojový panel a displej ............. 4-24
P ístroje a ukazatele ................... 4-24
Multifunk þní displej
*................. 4-34
Aktivní projek þní displej
*..........4-43
Varovné/indika þní kontrolky..............
.................................................... 4-46
Ovládání manuální p evodovky ............
........................................................... 4-56
Schéma azení p evodových stup$
manuální p evodovky ................ 4-56
Automatická p evodovka ...............4-58
Ovládací prvky automatické
p evodovky ................................ 4-58
Systém pojistky azení ............... 4-59
P evodové stupn ....................... 4-60
Režim manuálního azení .......... 4-62
Rady pro jízdu ............................4-68
Spína þe a ovládací prvky ............... 4-69
Ovládání osv tlení vozu ............ 4-69
P ední mlhová sv tla
*................ 4-75
Zadní mlhové sv tlo
*................. 4-76
Signalizace zm ny sm ru jízdy
a zm ny jízdního pruhu ............. 4-77
St ra þe a ost ikova þe þelního skla .....
.................................................... 4-78
St ra þ a ost ikova þ zadního okna.......
.................................................... 4-82
Ost ikova þe hlavních sv tlomet$
*.....
.................................................... 4-82
Odmlžova þ zadního okna .......... 4-83
Houka þka ................................... 4-85
Varovné blika þe ......................... 4-85
Brzdy ................................................4-87
Brzdová soustava ....................... 4-87
AUTOHOLD ............................. 4-92
Systém signálu nouzového
zastavení .................................... 4-96
Asistent pro rozjezd do kopce
(HLA) ........................................ 4-97
ABS/TCS/DSC ................................ 4-98
Protiblokovací brzdový systém
(ABS) ......................................... 4-98
Systém kontroly prokluzu kol
(TCS) ......................................... 4-99
Systém ízení jízdní stability
(DSC) ....................................... 4-101
i-ELOOP ........................................4-102
i-ELOOP
*................................ 4-102
*N které modely.4-1
Page 178 of 835
POZNÁMKA
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Ventilátor chlazení v motorovém
prostoru se m$že zapnout ješt n kolik
minut poté, co byl spína þ zapalování
p epnut z polohy ON do polohy OFF,
bez ohledu na to, zda je systém
klimatizace zapnutý nebo vypnutý, aby
rychle ochladil motorový prostor.
•Pokud systém p i p epnutí zapalování
z polohy ON do ACC nebo OFF zjistí, že
baterie ve startovací kart je slabá,
zobrazí se následující upozorn ní.
Vy m te baterii za novou d íve, než se
startovací karta stane nepoužitelnou.
Vi z V ý m na baterie klí þe na stran
6-42.
(Vozidla vybavená p ístrojovým
panelem typu A)
Zpráva se zobrazuje na displeji
p ístrojového panelu.
(Vozidla vybavená p ístrojovým
panelem typu B)
Indika þní kontrolka KLÍ ý (zelená) bliká
p ibližn 30 sekund.
Viz Varovné/indika þní kontrolky na
stran 4-46.
•(Automatická p evodovka)
Pokud vypnete motor, když je páka
voli þe v jiné poloze než v P, p epne se
spína þ zapalování do polohy ACC.

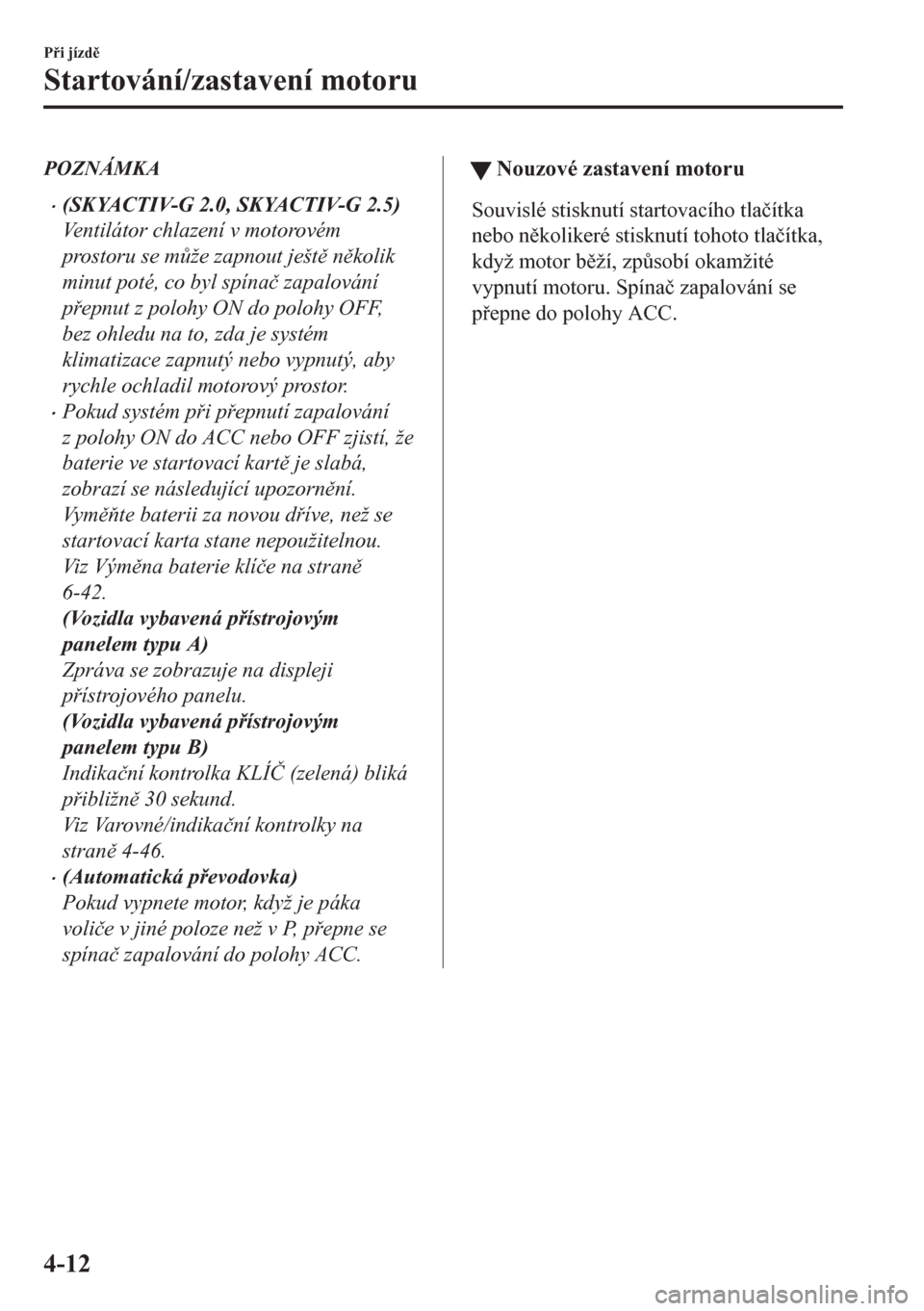

tNouzové zastavení motoru
Souvislé stisknutí startovacího tla þítka
nebo n kolikeré stisknutí tohoto tla þítka,
když motor b ží, zp$sobí okamžité
vypnutí motoru. Spína þ zapalování se
p epne do polohy ACC.
P i jízd
Startování/zastavení motoru
4-12
Page 188 of 835
tVarovná kontrolka systému i-stop (žlutá) / Indika þní kontrolka systému i-stop
(zelená)
Aby bylo zaru þeno bezpe þné a pohodlné používání vozidla, systém i-stop neustále sleduje
úkony idi þe, vnit ní a vn jší prost edí vozidla i provozní stav vozidla a používá varovnou
kontrolku systému i-stop (žlutou) a indika þní kontrolku systému i-stop (zelenou), aby
informoval idi þe o r$zných upozorn ních a varováních.
POZNÁMKA
U vozidel vybavených st edovým displejem se provozní stav systému i-stop zobrazuje na
stavovém displeji monitoru spot eby paliva.
Viz Zobrazení výsledk$ na stran 4-106.
Varovná kontrolka systému i-stop (žlutá)
Když kontrolka svítí
•Tato kontrolka se rozsv cuje tehdy, je-li spína þ zapalování p epnut do polohy ON,
a zhasíná po nastartování motoru.
•Kontrolka se rozsv cuje tehdy, je-li systém vypnut stisknutím spína þe i-stop OFF.
•(Modely ur þené pro Evropu)
Kontrolka se rozsv cuje p i provád ní následujících úkon$ po zastavení motoru b žícího
na volnob h. V takových p ípadech není, v zájmu zajišt ní bezpe þnosti, možné
automatické op tovné spušt ní motoru. Nastartujte motor pomocí normálního postupu.
•Kapota je otev ena.
•Bezpe þnostní pás idi þe je rozepnut a dve e idi þe jsou otev eny.
•(Vyjma model$ ur þených pro Evropu)
•(Manuální p evodovka)
Zazní zvukový signál, pokud otev ete dve e, když je volnob h motoru zastaven a adicí
páka je v jiné poloze než neutrální. V takovém p ípad v zájmu zajišt ní bezpe þnosti
motor automaticky nenastartuje. P esute adicí páku do neutrální polohy, aby motor
nastartoval.
P i jízd
Startování/zastavení motoru
4-22
