2018 MAZDA MODEL CX-5 AUX

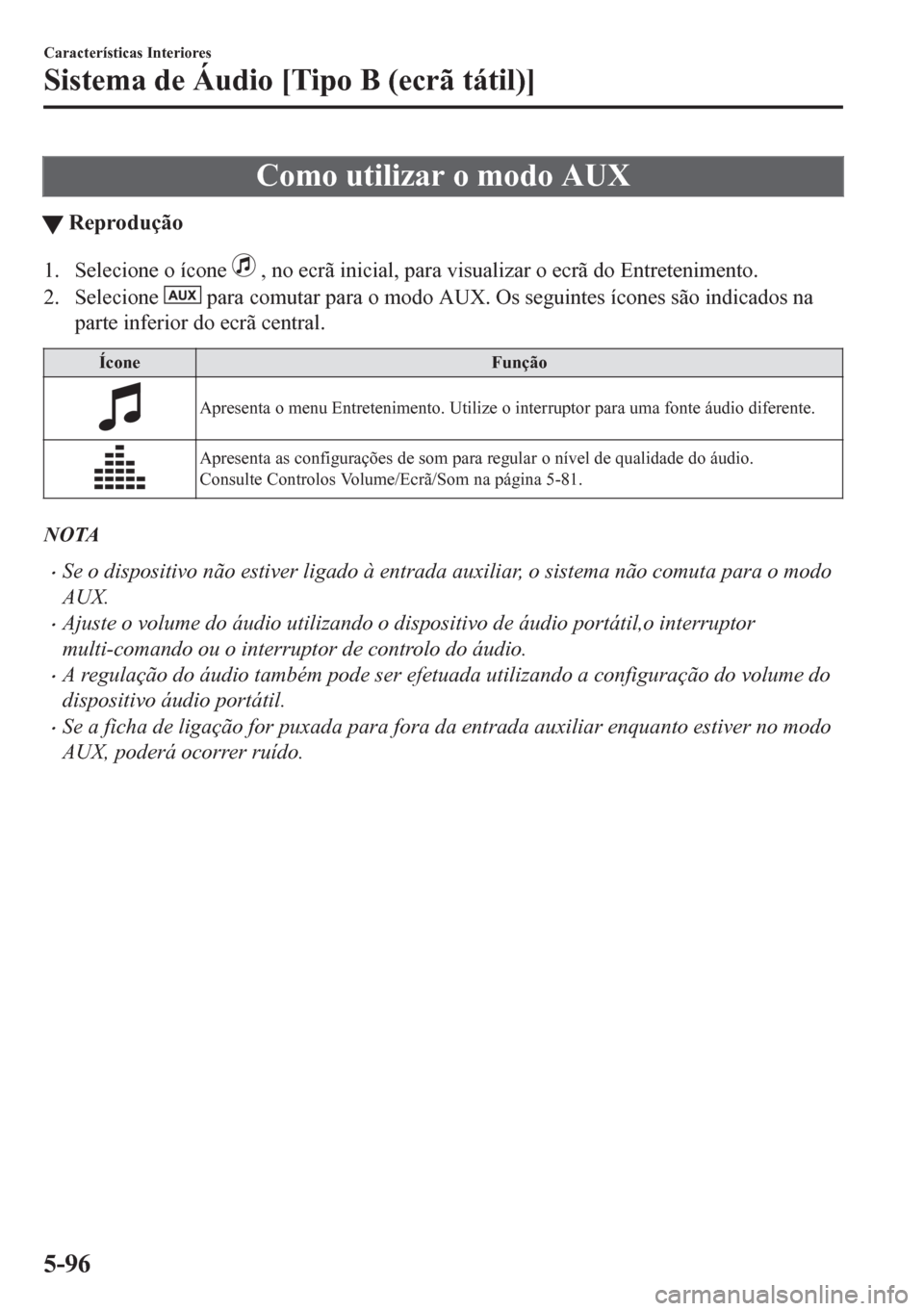

Como utilizar o modo AUX
tReprodução
1. Selecione o ícone , no ecrã inicial, para visualizar o ecrã do Entretenimento.
2. Selecione
para comutar para o modo AUX. Os seguintes ícones são indicados na
parte inferior do ecrã central.
Ícone Função
Apresenta o menu Entretenimento. Utilize o interruptor para uma fonte áudio diferente.
Apresenta as configurações de som para regular o nível de qualidade do áudio.
Consulte Controlos Volume/Ecrã/Som na página 5-81.
NOTA
•Se o dispositivo não estiver ligado à entrada auxiliar, o sistema não comuta para o modo
AUX.
•Ajuste o volume do áudio utilizando o dispositivo de áudio portátil,o interruptor
multi-comando ou o interruptor de controlo do áudio.
•A regulação do áudio também pode ser efetuada utilizando a configuração do volume do
dispositivo áudio portátil.
•Se a ficha de ligação for puxada para fora da entrada auxiliar enquanto estiver no modo
AUX, poderá ocorrer ruído.
Características Interiores
Sistema de Áudio [Tipo B (ecrã tátil)]
5-96

Idioma Disponível*
O idioma poderá ser alterado.
Consulte Configurações na página 5-133.
NOTA
Conforme o idioma, este poderá apenas
estar disponível para o ecrã de
visualização e não para o reconhecimento
de voz.
Bluetooth® Audio
Especificação do sistema Bluetooth®
aplicável (Recomendado)
Ver. 1.1/1.2/2.0
EDR/2.1 EDR/3.0
(conformidade)
Perfil de resposta
•A2DP (Perfil de Distribuição de Áudio
Avançado) Ver. 1.0/1.2
•AVRCP (Perfil de Controlo Remoto de
Áudio/Vídeo) Ver. 1.0/1.3/1.4

A2DP é um perfil que transmite apenas
áudio à unidade Bluetooth
®. Se o seu
dispositivo de áudio Bluetooth
®
corresponder apenas ao A2DP, mas não ao
AVRCP, não poderá operá-lo através do
painel de controlo do sistema de áudio do
veículo. Neste caso, apenas as operações
no dispositivo móvel estão disponíveis, o
mesmo acontece quando um dispositivo de
áudio portátil para um dispositivo
Bluetooth
® em não conformidade é ligado
ao terminal AUX.
Função A2DPAVRCP
Ve r.
1.0Ver. 1.3 Ver. 1.4
Reprodução X X X X
Pausa X X X X
Ficheiro (Fai-
xa) seguinte/
anterior—XX X
Retroceder ——X X
Av a n ç o r á p i -
do——X X
Indicação de
texto——X X
Características Interiores
Sistema de Áudio [Tipo B (ecrã tátil)]
*Alguns modelos.5-109

tGanchos de Casacos Traseiros
AV I S O
Nunca pendure objetos pesados ou
pontiagudos nas pegas auxiliares nem nos
ganchos de casacos:
É perigoso pendurar objetos pesados ou
pontiagudos, tais como cabides nas pegas
auxiliares ou nos ganchos de casacos, pois
no caso de disparo de um airbag de
cortina, poderão soltar-se e embater num
ocupante no habitáculo, podendo resultar
em graves ferimentos ou na morte de um
ocupante.
Pendure sempre roupas sem cabides nos
ganchos de casacos e nas pegas auxiliares.
Gancho de casacos
Cinzeiro Amovível*
O cinzeiro amovível pode ser instalado e
utilizado nos suportes para copos
dianteiros.
AV I S O
Utilize o cinzeiro amovível apenas na sua
posição fixa e certifique-se que ficou
corretamente instalado:
É perigoso utilizar um cinzeiro solto ou não
instalado corretamente. Os cigarros
poderão rolar ou saltar para fora do
cinzeiro, cair no piso do veículo e provocar
um incêndio. Adicionalmente, os cigarros
não apagam completamente mesmo que
a tampa do cinzeiro esteja fechada.
CUIDADO
Não utilize o cinzeiro para colocar lixo.
Poderá provocar um incêndio.
Para utilizar o cinzeiro, insira-o
diretamente no suporte para copos.
Para desmontar um cinzeiro, puxe-o para
cima.

Características Interiores
Equipamento Interior
5-166*Alguns modelos.

As seguintes condições indicam que o
nível de carga da pilha é reduzido:
•A luz indicadora KEY (verde) no painel
de instrumentos pisca durante 30
segundos após desligar o motor (para
veículos com painel de instrumentos
tipo A (página 4-49), as mensagens são
indicadas no painel de instrumentos).
•O sistema não opera e a luz indicadora
de funcionamento no comando
transmissor não pisca quando os botões
são pressionados.
•A gama operacional do sistema é
reduzida.
Para evitar danos na chave, recomendamos
a substituição da pilha num Reparador
Autorizado Mazda. Se tomar a iniciativa
de substituir a pilha, siga as seguintes
instruções.
Substituição da pilha da chave
1. Pressione o manípulo e puxe a chave
auxiliar.
Manípulo
2. Insira uma chave de fendas plana
envolvida com fita adesiva no sentido
da seta e abra ligeiramente a tampa.
Tampa
3. Insira a chave de fendas na folga e
deslize-a no sentido da seta.
Tampa
Folga
4. Insira uma chave de fendas plana
envolvida com fita adesiva no sentido
da seta e remova a tampa.
Tampa
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-44

5. Retire a tampa da pilha, de seguida
retire a pilha.
CUIDADO
¾Não risque nem danifique o vedante
de borracha indicado na figura.
¾Se o vedante se desencaixar, monte-o
novamente antes de introduzir a
nova pilha.
Vedante de borracha
6. Introduza uma nova pilha com o polo
positivo virado para cima, de seguida
monte a tampa da pilha.
7. Feche a tampa.
8. Reintroduza a chave auxiliar.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-45

7Em Caso de Avaria
Informação útil sobre o que deverá fazer caso surja algum problema
com o veículo.
Estacionar em Caso de Emergência ......
............................................................. 7-2
Estacionar em Caso de
Emergência .................................. 7-2
Cinta de Fixação do Triângulo de
Sinalização
*................................. 7-3
Pneu Furado ...................................... 7-4
Arrumação do Pneu Sobressalente e
Ferramentas ..................................7-4
Kit de Emergência de Reparação de
Pneu Furado
*............................... 7-8
Substituição de Um Pneu Furado
(Com Pneu Sobressalente) ......... 7-15
Descarga da Bateria ....................... 7-21
Arranque com Bateria Auxiliar..........
.................................................... 7-21
Arranque de Emergência ............... 7-24
Arranque do Motor Afogado
(SKYACTIV-G 2.0 e SKYACTIV-G
2.5) ............................................. 7-24
Arranque de Empurrão .............. 7-24
Sem Combustível (SKYACTIV-D
2.2) ............................................. 7-25
Sobreaquecimento .......................... 7-26
Sobreaquecimento ......................7-26
Reboque de Emergência .................7-28
Descrição do Reboque ............... 7-28
Ganchos de Reboque ................. 7-30
Luzes Avisadoras/Indicadoras e
Avisadores Sonoros ......................... 7-32
Se uma Luz Avisadora Acende ou
Pisca ........................................... 7-32
Mensagem Indicada no Ecrã de
Multi-informação ....................... 7-50
Mensagem Indicada no Ecrã ......7-52
Quando um Avisador é Ativado.........
.................................................... 7-54
Quando For Impossível Abrir a
Tampa do Compartimento de
Bagagens .......................................... 7-62
Quando For Impossível Abrir a
Tampa do Compartimento de
Bagagens .................................... 7-62
O Ecrã de Condução Ativa Não
Funciona .......................................... 7-63
Se o Ecrã de Condução Ativa Não
Funciona .................................... 7-63
*Alguns modelos.7-1

7. Retire o tampão da válvula do pneu
furado. Pressione a parte traseira da
ferramenta de encontro ao núcleo da
válvula do pneu para retirar o ar
remanescente no interior do pneu.

Válvula
Tampão
da válvula
Ferramenta do
núcleo da válvula
CUIDADO
Se existir ar no interior do pneu quando
o núcleo da válvula é removido, este
poderá saltar. Retire o núcleo da
válvula cuidadosamente.
8. Com o auxílio da ferramenta, rode o
núcleo da válvula no sentido
anti-horário e retire o mesmo.

Válvula Núcleo da válvula
NOTA
Arrume o núcleo da válvula num local
limpo para não ficar sujo.
9. Retire a tampa do tubo de injeção e
introduza o tubo na válvula.

Tubo de injeçãoFicha
10. Segure a parte inferior da garrafa a
direito, aperte a mesma com as mãos e
injete a quantidade total de vedante no
pneu.

Válvula
NOTA
O vedante de pneu não pode ser
reutilizado. Adquira um novo kit
vedante de pneu num Reparador
Autorizado Mazda.
11. Puxe o tubo de injeção para fora da
válvula. Reintroduza o núcleo na
válvula e rode-o no sentido horário
para o instalar.
Em Caso de Avaria
Pneu Furado
7-11

Arranque com Bateria Auxiliar
Ligar o motor através de ligação de bateria auxiliar é um procedimento perigoso. Portanto
siga os procedimentos cuidadosamente. Caso não tenha a certeza sobre arranque com bateria
auxiliar, recomendamos a solicitação de um reparador competente para realizar o serviço.
AV I S O
Siga Estas Precauções Cuidadosamente:
De forma a assegurar um manuseamento correto e seguro da bateria, leia atentamente as
seguintes precauções antes de inspecionar ou lidar com a bateria.
Mantenha as chamas e faíscas afastadas das células abertas da bateria, e não permita
o contacto de ferramentas de metal com o terminal positivo (
) ou negativo () da bateria
quando efetuar serviço junto a uma bateria. Não permita o contacto do terminal positivo (
)
com a carroçaria do veículo:
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O hidrogénio
produzido durante o funcionamento da bateria pode inflamar e provocar a sua explosão. A
explosão de uma bateria pode originar queimaduras e ferimentos graves. Mantenha as
chamas, incluindo cigarros e faíscas afastadas das células abertas da bateria.
Devido ao facto de ser produzido e expelido hidrogénio a partir das células abertas da
bateria durante o carregamento da mesma ou durante a adição do eletrólito (fluido) da
bateria, mantenha as chamas e faíscas afastadas das células abertas da bateria.
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O hidrogénio
produzido durante o funcionamento da bateria pode
inflamar e provocar a sua explosão. A
explosão de uma bateria pode originar queimaduras e ferimentos graves. Mantenha as
chamas, incluindo cigarros e faíscas afastadas das células abertas da bateria.
Não ligue o motor com uma bateria auxiliar congelada ou com baixo nível de fluido:
É perigoso efetuar uma ligação de uma bateria congelada ou com baixo nível de fluido.
Poderá romper ou explodir e causar ferimentos graves.
Em Caso de Avaria
Descarga da Bateria
7-21
