2018 MAZDA MODEL 2 ESP

4–217
Cuando conduce
Monitor retrovisor
Funcionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tránsito, el camino y el vehículo. El movimiento
del volante y la coordinación también varía con las condiciones, por eso confi rme las
condiciones de los alrededores con sus ojos y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca de cambios a R para cambiar la exhibición a la exhibición de monitor
retrovisor.
2. Confi rmando las condiciones de los alrededores dé marcha atrás con el vehículo.


(Condición de pantalla) (Condición del vehículo)

3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
Mazda2_8FS6-SP-17A_Edition2.indb 217Mazda2_8FS6-SP-17A_Edition2.indb 2172016/11/09 16:29:382016/11/09 16:29:38

4–218
Cuando conduce
Monitor retrovisor
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe verifi cando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, verifi que que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)


(Condición de pantalla)
(Condición del vehículo)

Mazda2_8FS6-SP-17A_Edition2.indb 218Mazda2_8FS6-SP-17A_Edition2.indb 2182016/11/09 16:29:382016/11/09 16:29:38

4–219
Cuando conduce
Monitor retrovisor
6. Cuando se mueve la palanca de cambios de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifi que la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
 
 En la imagen del espacio de estacionamiento (o garaje) exhibido en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
pero podrían no estar realmente alineadas con el piso.
  Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el piso.


Mazda2_8FS6-SP-17A_Edition2.indb 219Mazda2_8FS6-SP-17A_Edition2.indb 2192016/11/09 16:29:392016/11/09 16:29:39

4–227
Cuando conduce
Sistema de sensor de estacionamiento
Notifi cación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro, el conductor será notifi cado del
problema dependiendo del tipo de sistema tal como se indica.

Desconexión
Solución
Desconexión

El sistema puede tener un malfuncionamiento.
Haga inspeccionar su vehículo por un técnico
experto, le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Malfuncionamiento
de sistema

El sistema puede tener un malfuncionamiento.
Haga inspeccionar su vehículo por un técnico
experto, le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Hielo/suciedad

Podría haberse ensuciado el área del sensor
correspondiente a la indicación de detección de
obstrucción mostrada. Si el sistema no se recupera,
hágalo inspeccionar en un técnico experto, le
recomendamos un técnico autorizado Mazda.

Mazda2_8FS6-SP-17A_Edition2.indb 227Mazda2_8FS6-SP-17A_Edition2.indb 2272016/11/09 16:29:422016/11/09 16:29:42

4–229
Cuando conduce
Sistema de sensor de estacionamiento
Sensor de esquina trasera
Area de detección de
distancia Distancia entre vehículo y obstáculo Bip *1
Distancia lejana Aprox. 50—37 cm

Sonido intermitente medio
Distancia media Aprox. 37—25 cm

Sonido intermitente rápido
Distancia cerca Dentro de aprox. 25 cm

Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.


NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de escucharse
el sonido (excepto para una zona de distancia cercana). Si la misma obstrucción se detecta
en otra zona, se escuchará el sonido correspondiente.
Mazda2_8FS6-SP-17A_Edition2.indb 229Mazda2_8FS6-SP-17A_Edition2.indb 2292016/11/09 16:29:432016/11/09 16:29:43

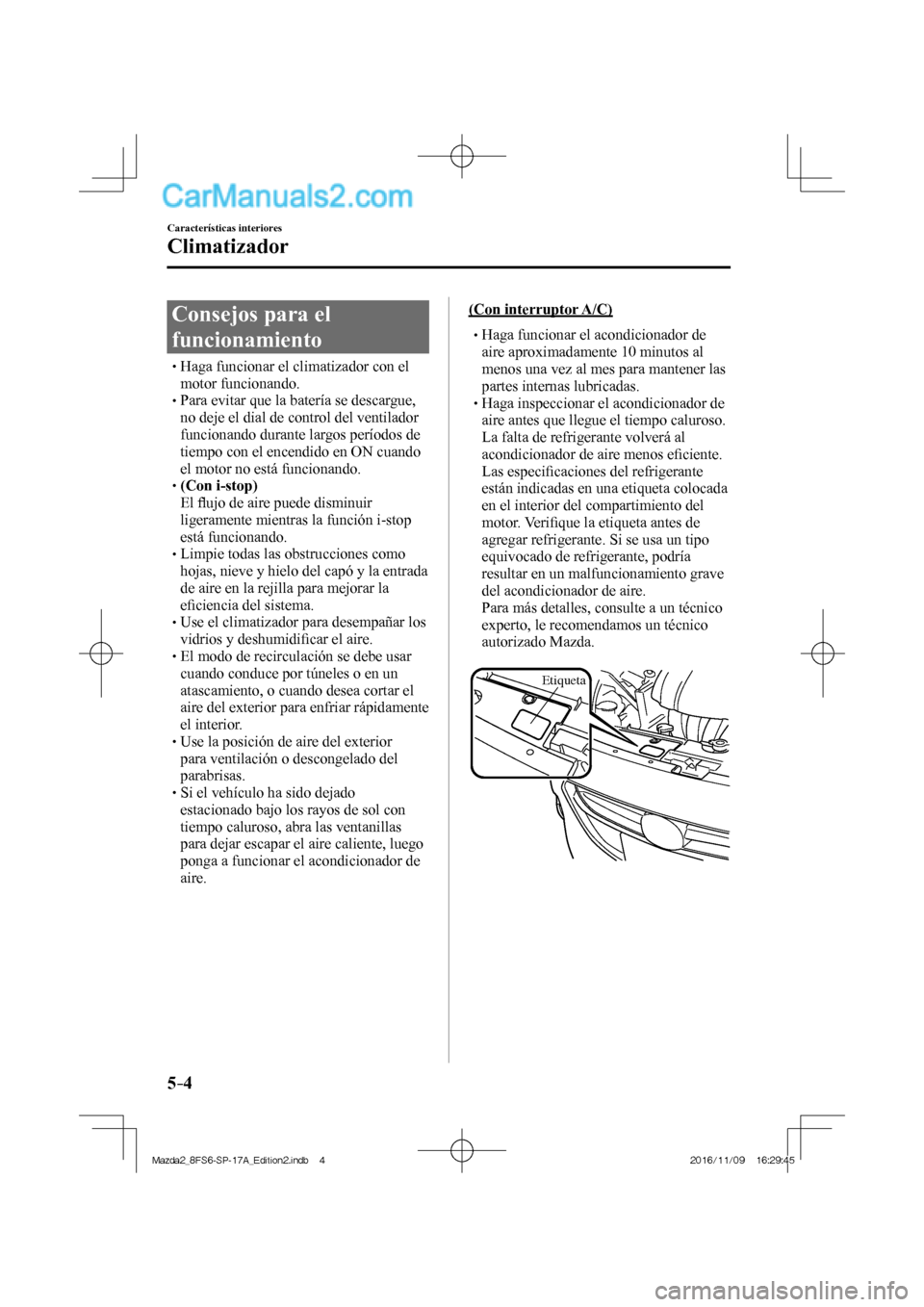

5–4
Características interiores
Climatizador
Consejos para el
funcionamiento
 












 Haga funcionar el climatizador con el
motor funcionando.
 


 Para evitar que la batería se descargue,
no deje el dial de control del ventilador
funcionando durante largos períodos de
tiempo con el encendido en ON cuando
el motor no está funcionando.
 


 (Con i-stop) 
 El fl ujo de aire puede disminuir
ligeramente mientras la función i-stop
está funcionando.
 


 Limpie todas las obstrucciones como
hojas, nieve y hielo del capó y la entrada
de aire en la rejilla para mejorar la
efi ciencia del sistema.




 Use el climatizador para desempañar los
vidrios y deshumidifi car el aire.




 El modo de recirculación se debe usar
cuando conduce por túneles o en un
atascamiento, o cuando desea cortar el
aire del exterior para enfriar rápidamente
el interior.
 


 Use la posición de aire del exterior
para ventilación o descongelado del
parabrisas.
 


 Si el vehículo ha sido dejado
estacionado bajo los rayos de sol con
tiempo caluroso, abra las ventanillas
para dejar escapar el aire caliente, luego
ponga a funcionar el acondicionador de
aire.

(Con interruptor A/C)
 




 Haga funcionar el acondicionador de
aire aproximadamente 10 minutos al
menos una vez al mes para mantener las
partes internas lubricadas.
 


 Haga inspeccionar el acondicionador de
aire antes que llegue el tiempo caluroso.
La falta de refrigerante volverá al
acondicionador de aire menos efi ciente.

 Las especifi caciones del refrigerante
están indicadas en una etiqueta colocada
en el interior del compartimiento del
motor. Verifi que la etiqueta antes de
agregar refrigerante. Si se usa un tipo
equivocado de refrigerante, podría
resultar en un malfuncionamiento grave
del acondicionador de aire.
  Para más detalles, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.


Etiqueta

Mazda2_8FS6-SP-17A_Edition2.indb 4Mazda2_8FS6-SP-17A_Edition2.indb 42016/11/09 16:29:452016/11/09 16:29:45

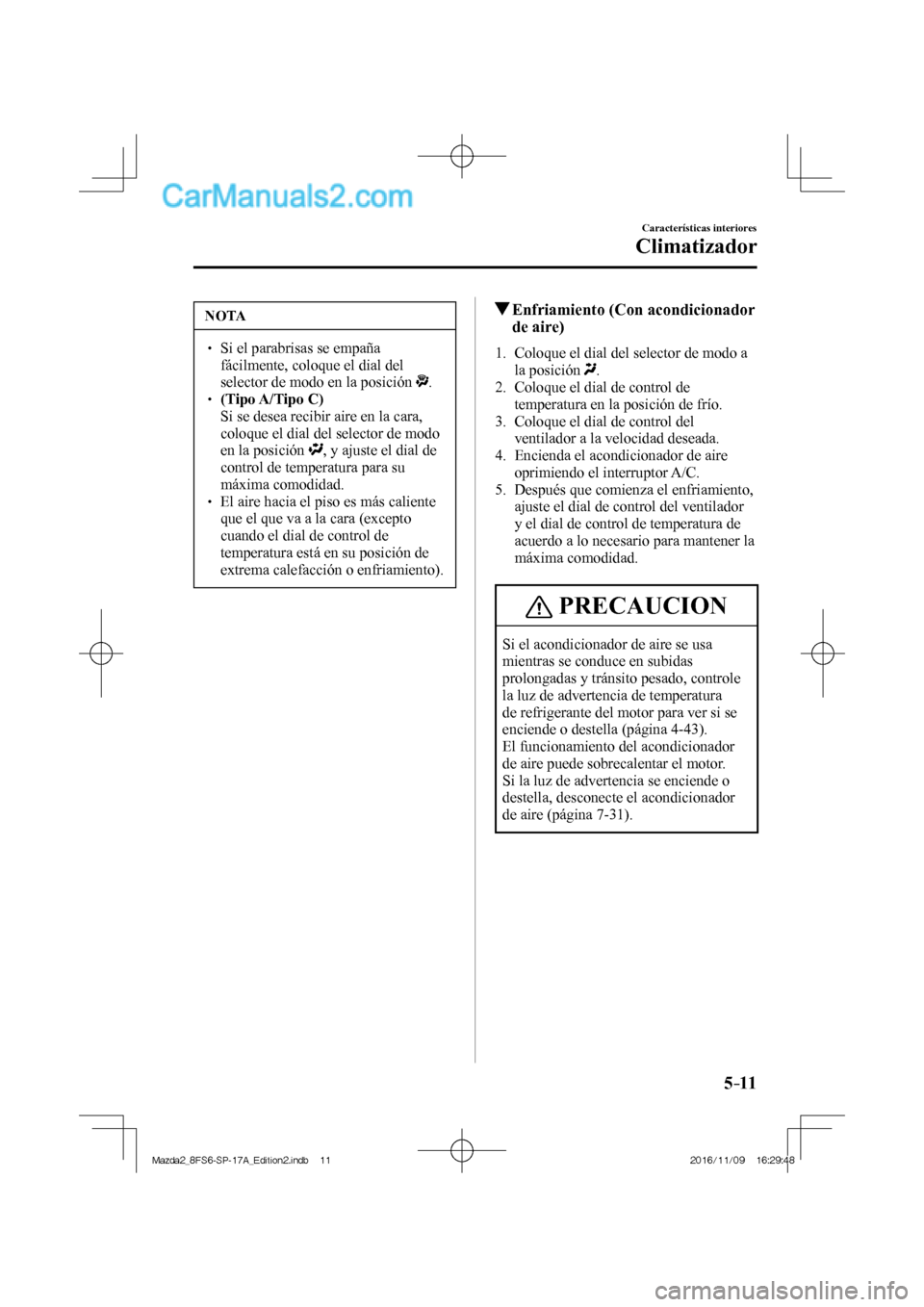

5–11
Características interiores
Climatizador
NOTA
  Si el parabrisas se empaña
fácilmente, coloque el dial del
selector de modo en la posición
.   (Tipo A/Tipo C)  Si se desea recibir aire en la cara,
coloque el dial del selector de modo
en la posición
, y ajuste el dial de
control de temperatura para su
máxima comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Enfriamiento (Con acondicionador
de aire)
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de
temperatura en la posición de frío.
3. Coloque el dial de control del
ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .
5. Después que comienza el enfriamiento,
ajuste el dial de control del ventilador
y el dial de control de temperatura de
acuerdo a lo necesario para mantener la
máxima comodidad.

PRECAUCION
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas y tránsito pesado, controle
la luz de advertencia de temperatura
de refrigerante del motor para ver si se
enciende o destella (página 4-43 ).
El funcionamiento del acondicionador
de aire puede sobrecalentar el motor.
Si la luz de advertencia se enciende o
destella, desconecte el acondicionador
de aire (página 7-31 ).
Mazda2_8FS6-SP-17A_Edition2.indb 11Mazda2_8FS6-SP-17A_Edition2.indb 112016/11/09 16:29:482016/11/09 16:29:48

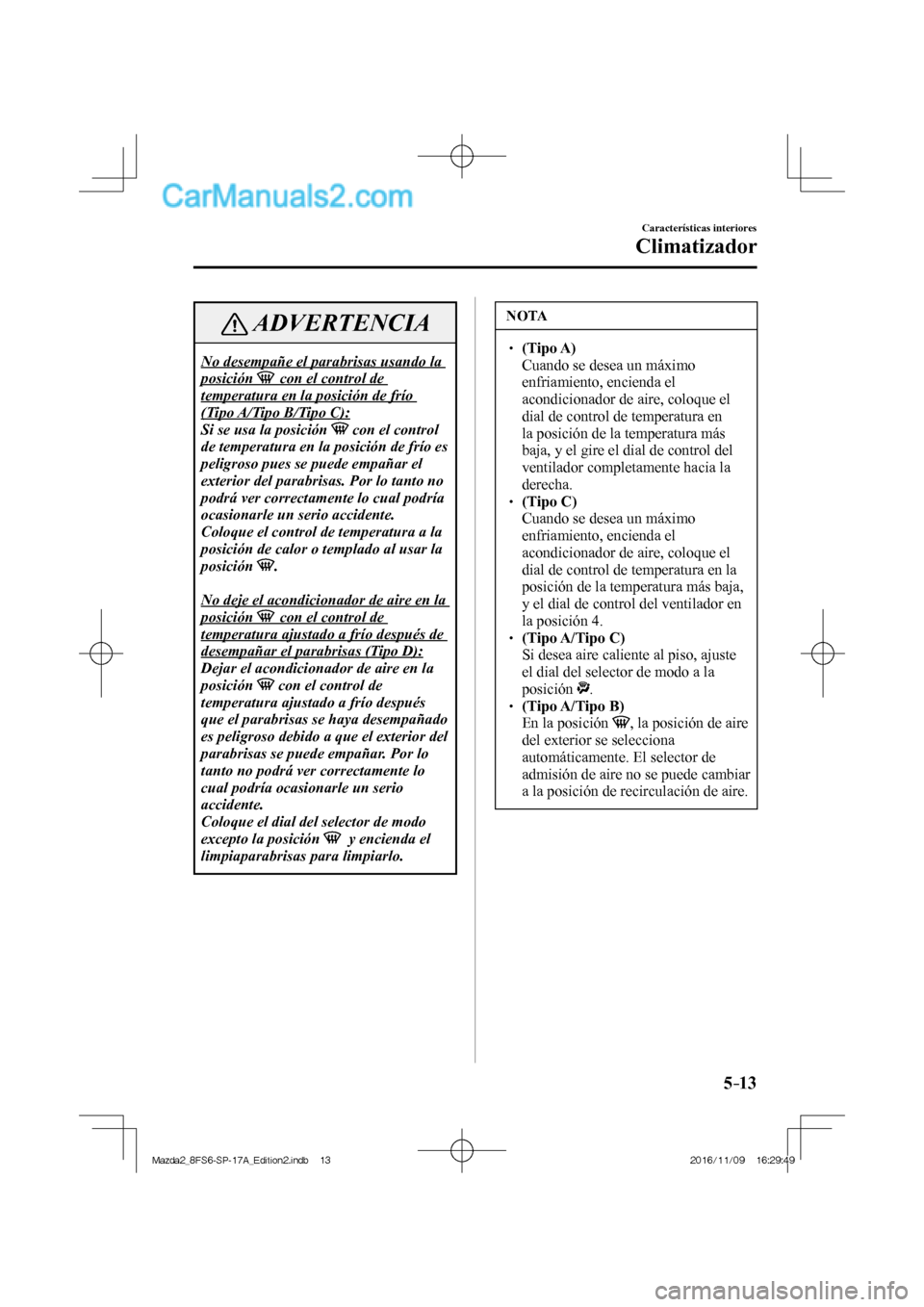

5–13
Características interiores
Climatizador
ADVERTENCIA
No desempañe el parabrisas usando la
posición con el control de
temperatura en la posición de frío
(Tipo A/Tipo B/Tipo C):
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición
.

No deje el acondicionador de aire en la
posición con el control de
temperatura ajustado a frío después de
desempañar el parabrisas (Tipo D):
Dejar el acondicionador de aire en la
posición
con el control de
temperatura ajustado a frío después
que el parabrisas se haya desempañado
es peligroso debido a que el exterior del
parabrisas se puede empañar. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Coloque el dial del selector de modo
excepto la posición
y encienda el
limpiaparabrisas para limpiarlo.
NOTA
  (Tipo A)  Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en
la posición de la temperatura más
baja, y el gire el dial de control del
ventilador completamente hacia la
derecha.
  (Tipo C)  Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en la
posición de la temperatura más baja,
y el dial de control del ventilador en
la posición 4.
  (Tipo A/Tipo C)  Si desea aire caliente al piso, ajuste
el dial del selector de modo a la
posición
.   (Tipo A/Tipo B)  En la posición , la posición de aire
del exterior se selecciona
automáticamente. El selector de
admisión de aire no se puede cambiar
a la posición de recirculación de aire.
Mazda2_8FS6-SP-17A_Edition2.indb 13Mazda2_8FS6-SP-17A_Edition2.indb 132016/11/09 16:29:492016/11/09 16:29:49
