2018 JEEP RENEGADE USB

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJrys. 163
ODBIORNIKI BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedniej (strona pasażera) F33 20
Elektryczny podnośnik szyby przedniej (strona kierowcy) F34 20
Zasilanie systemu
Uconnect™Klimatyzacja, Alarm, Elektryczne składanie lusterek wstecznych
zewnętrznych, System EOBD, Port USBF36 15
Urządzenie Safe Lock (Odblokowywanie drzwi po stronie
kierowcy - zależnie od wyposażenia)/Odblokowywanie
drzwi/Centralny zamek/Odblokowywanie elektryczne pokrywy
bagażnikaF38 20
Pompa spryskiwaczy szyby przedniej/tylnej F43 20
Elektryczny podnośnik szyby tylnej lewej F47 20
Elektryczny podnośnik szyby tylnej prawej F48 20
Zapalniczka (zależnie od wyposażenia) F94 15
219

ZALECENIA, STEROWANIE
I INFORMACJE OGÓLNE
196) 197)
105) 106)
BEZPIECZEŃSTWO NA DRODZE
Należy nauczyć się używać różnych
funkcji systemu przed rozpoczęciem
jazdy.
Należy uważnie zapoznać się
z instrukcjami i sposobami użytkowania
systemu przed rozpoczęciem jazdy.
WARUNKI ODBIORU
Podczas jazdy samochodem warunki
odbioru ulegają ciągłym zmianom. Odbiór
może być słabszy z powodu obecności
w pobliżu samochodu gór, budynków lub
mostów, zwłaszcza, gdy radioodtwarzacz
znajduje się w dużej odległości od
nadajnika danej stacji.
OSTRZEŻENIE Podczas odbioru
informacji o ruchu drogowym może
mieć miejsce zwiększenie głośności
w stosunku do odbioru normalnego.
KONSERWACJA I OBSŁUGA
Należy przestrzegać następujących
zaleceń, aby zagwarantować pełnąsprawność funkcjonalną systemu:
uważać, aby nie uderzyć w wyświetlacz
przedmiotami ostrymi lub twardymi, które
mogłyby uszkodzić jego powierzchnię;
podczas czyszczenia przy użyciu miękkiej
suchej i antystatycznej szmatki nie
wywierać nacisku.
do czyszczenia szybki wyświetlacza nie
stosować alkoholu, benzyny ani ich
pochodnych.
uważać, aby ewentualne płyny nie
przedostały się do wnętrza systemu:
mogłyby one trwale go uszkodzić.
URZĄDZENIA MULTIMEDIALNE
OSTRZEŻENIE Niektóre urządzenia
multimedialne odtwarzające muzykę
mogą nie być kompatybilne z systemem
Uconnect™.
W samochodzie należy korzystać
wyłącznie urządzeń (np. pamięci USB),
pochodzących z pewnych źródeł.
Urządzenia pochodzące z nieznanych
źródeł mogłyby zawierać zainfekowane
wirusami oprogramowanie, które - jeśli
zostanie zainstalowane w samochodzie -
mogłoby zwiększyć ryzyko naruszenia
systemów elektrycznych/elektronicznych
samochodu.
OCHRONA PRZED KRADZIEŻĄ
System ten wyposażony jest
w zabezpieczenie przed kradzieżą
bazujące na wymianie informacji
z centralką elektroniczną (Body
Computer) znajdującą się
w samochodzie.
Gwarantuje to maksymalne
bezpieczeństwo i zapobiega
wprowadzeniu tajnego kodu po każdym
odłączeniu zasilania elektrycznego.
Jeżeli kontrola przyniesie wynik
pozytywny, wówczas system rozpoczyna
funkcjonowanie, natomiast jeżeli
porównywane kody nie są zgodne lub
jeżeli centralka elektroniczna (Body
Computer) została wymieniona, system
zażąda od użytkownika wprowadzenia
tajnego kodu zgodnie z procedurą
opisaną w dalszej części.
Wprowadzanie tajnego kodu
(z wyjątkiem wersji wyposażonych
w system Uconnect 7” HD Nav LIVE)
Po uruchomieniu systemu, w razie
żądania kodu na wyświetlaczu pojawia się
napis „Wpisać kod antywłamaniowy”, po
którym widnieje ekran z graficzną
klawiaturą numeryczną w celu
wprowadzenia tajnego kodu.
Tajny kod składa się z czterech cyfr od
0 do 9: aby wprowadzić cyfry kodu,
316
MULTIMEDIA

Tabela podsumowująca elementy sterowania na panelu przednim
Przycisk Funkcje Sposób realizacji
PHONEWyświetlanie danych Telefonu Naciśnięcie krótkie przycisku
MEDIAWybór źródła: USB, AUX (zależnie od
wyposażenia) lub
Bluetooth®Naciśnięcie krótkie przycisku
RADIODostęp do trybu Radio z możliwością wyboru
trybów AM, FM lub DAB (zależnie od
wyposażenia)Naciśnięcie krótkie przycisku
ON/OFFWłączanie/wyłączanie wyświetlacza Naciśnięcie krótkie przycisku
SETTINGSDostęp do menu ustawień Naciśnięcie krótkie przycisku
APPSDostęp do funkcji dodatkowych: (na przykład
wyświetlania godziny, kompasu, temperatury
zewnętrznej, informacji o multimediach,
radiu i usługachUconnect
™LIVE, gdzie
przewidziano)Naciśnięcie krótkie przycisku
TUNE SCROLL / BROWSE ENTERPrzewijanie wykazu lub strojenie stacji
radiowej bądź wybór następnej/poprzedniej
ścieżkiObrót pokrętłem w prawo/w lewo
Potwierdzenie opcji wyświetlanej na ekranie
Otwarcie listy stacji radiowych (o ile jest
dostępna) lub listy utworów (źródło Media)Naciśnięcie krótkie przycisku
BACKWyjście z opcji wyboru/powrót do
poprzedniego ekranuNaciśnięcie krótkie przycisku
320
MULTIMEDIA

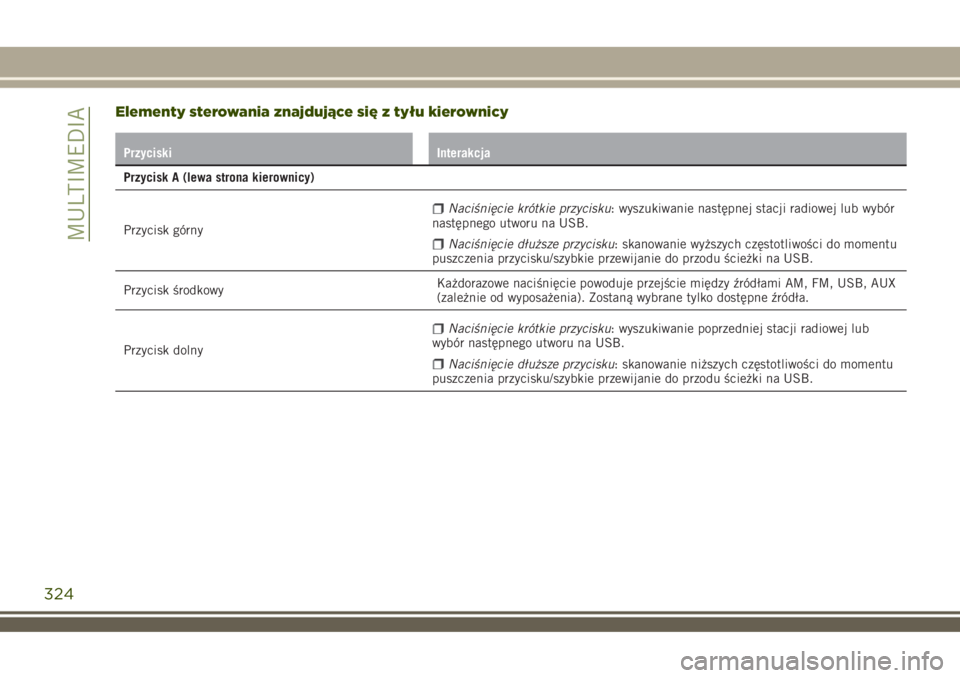

Elementy sterowania znajdujące się z tyłu kierownicy
Przyciski Interakcja
Przycisk A (lewa strona kierownicy)
Przycisk górny
Naciśnięcie krótkie przycisku: wyszukiwanie następnej stacji radiowej lub wybór
następnego utworu na USB.
Naciśnięcie dłuższe przycisku: skanowanie wyższych częstotliwości do momentu
puszczenia przycisku/szybkie przewijanie do przodu ścieżki na USB.
Przycisk środkowyKażdorazowe naciśnięcie powoduje przejście między źródłami AM, FM, USB, AUX
(zależnie od wyposażenia). Zostaną wybrane tylko dostępne źródła.
Przycisk dolny
Naciśnięcie krótkie przycisku: wyszukiwanie poprzedniej stacji radiowej lub
wybór następnego utworu na USB.
Naciśnięcie dłuższe przycisku: skanowanie niższych częstotliwości do momentu
puszczenia przycisku/szybkie przewijanie do przodu ścieżki na USB.
324
MULTIMEDIA

FUNKCJA „TOUCH SCREEN”
System ten wykorzystuje ekran dotykowy:
aby obsługiwać różne funkcje, należy
naciskać na „przyciski graficzne”
pojawiające się na wyświetlaczu.
Aby potwierdzićwybór, należy nacisnąć na
przycisk graficzny „OK”.
Aby wrócić do wcześniejszego ekranu,
należy nacisnąć na przycisk graficzny
(Anuluj) lub, w zależności od
aktywnego ekranu,/Wykon.
FUNKCJA USB/AUX
W samochodzie na tunelu środkowym
znajduje się port USB/gniazdo AUX
(zależnie od wyposażenia).
TRYB RADIO
Po wybraniu żądanej stacji radiowej na
wyświetlaczu pojawią się następujące
informacje:
W części górnej: wykaz
zaprogramowanych stacji radiowych
(preset), wyświetlana jest aktualnie
słuchana stacja.
W części środkowej: wyświetlana jest
nazwa słuchanej stacji radiowej
i przyciski graficzne
/do wyboru
poprzedniej lub następnej stacji.W części dolnej: wyświetlane są
następujące przyciski graficzne:
„Przegl.”: lista dostępnych stacji
radiowych;
„AM/FM”, „AM/DAB”, „FM/DAB”:
wybór żądanego zakresu częstotliwości
(przycisk graficzny konfigurowalny
w zależności od wybranego zakresu:
AM,FM lub DAB);
„Strojen.” : ręczne strojenie stacji
radiowej (niedostępne w przypadku radia
DAB);
„Info”: dodatkowe informacje
o słuchanym źródle;
„Audio”: dostęp do ekranu ustawień
dźwięku.
Menu Audio
Za pośrednictwem menu „Audio” można
dokonać następujących ustawień:
„Wyrównywacz” (zależnie od
wyposażenia);
„Balance/Fade” (ustawienie balansu
dźwięku strona prawa/lewa oraz
przód/tył);
„Dźwięk/prędkość” (z wyjątkiem wersji
z systemem HI-FI) automatyczna kontrola
poziomu głośności w zależności od
prędkości samochodu;
„Głośność” (zależnie od wyposażenia);„Automatyczne włączanie radia”
(umożliwia wybór trybu działania radia po
ustawieniu wyłącznika zapłonu
w położenie MAR).
TRYB MEDIA
OSTRZEŻENIE Korzystanie z aplikacji
występujących na urządzeniach
przenośnych może nie być
kompatybilne z systememUconnect™.
Wybór utworu (Przegl.)
Gdy aktywny jest tryb Multimediów,
nacisnąć krótko przyciski graficzne
/, aby odtworzyć poprzedni/następny
utwór lub nacisnąć i przytrzymać
przyciski
/, aby szybko
przewinąć utwór do tyłu/do przodu.
UWAGA W przypadku języków
nieobsługiwanych przez system z powodu
znaków specjalnych (np. języka
greckiego), klawiatura jest niedostępna.
W takich przypadkach funkcja ta będzie
ograniczona.
TECHNOLOGIA Bluetooth
Rejestracja urządzenia audioBluetooth®
Należy wykonać, co następuje:
uaktywnić funkcjęBluetooth®
w urządzeniu;
nacisnąć na panelu przycisk MEDIA;w przypadku aktywnego źródła
„Media” nacisnąć przycisk graficzny
„Źródło”;
wybrać nośnik MediaBluetooth®;nacisnąć przycisk graficzny „Dodać
urządz.”;
326
MULTIMEDIA

zanieczyszczeń.
Ponadto można również zapisać dane na
urządzeniu USB lub za pośrednictwem
aplikacjiUconnect™LIVEi dokonywać
przetwarzania danych na swoim
komputerze dzięki aplikacji desktopowej
eco:Drive™dostępnej na
www.jeep-official.it lub
www.driveuconnect.eu.
Ocena stylu jazdy zależna jest od
czterech wskaźników, które monitorują
następujące parametry: przyspieszanie/
zwalnianie/zmiana biegów/prędkość.
Wskazanie eco:Drive
Aby uruchomić tę funkcję, należy
nacisnąć przycisk graficznyeco:Drive™.
Na wyświetlaczu pojawi się ekran, na
którym widnieją 4 opisane powyżej
wskaźniki. Wskaźniki te będą koloru
szarego, dopóki system nie będzie miał
wystarczających danych, aby ocenić styl
jazdy.
Po zgromadzeniu wystarczającej ilości
danych wskaźniki te przybiorą 5 kolorów,
w zależności od dokonanej oceny:
ciemnozielony (doskonała), jasnozielony,
żółty, pomarańczowy i czerwony (bardzo
zła).
„Aktualny wskaźnik” odnosi się do
wartości ogólnej obliczonej w czasie
rzeczywistym na podstawie średniej
opisywanych wskaźników. Wskazuje„eko-kompatybilność” stylu jazdy: od 0
(niska) do 100 (wysoka).
W przypadku dłuższych postojów na
wyświetlaczu pojawi się uzyskana
dotychczas średnia wskaźników („Śred.
wsk.”), aby później ponownie wyświetlać
w kolorach poszczególne wskaźniki, gdy
tylko samochód wznowi jazdę.
Jeśli zamierza się sprawdzić średnią
ocenę danych z poprzedniej trasy (pod
pojęciem „trasy” rozumie się cykl
ustawienia wyłącznika zapłonu
w położenie MAR, a następnie
w położenie STOP), należy wybrać
przycisk graficzny „Trasa poprzedn.”.
Ponadto można zapoznać się ze
szczegółami poprzedniej trasy, naciskając
przycisk graficzny „Szczegóły”. Zostaną
wówczas podane: czas trwania
(w jednostkach czasowych i jednostkach
odległości) oraz średnia prędkość na
trasie.
Rejestrowanie i przekazywanie danych
z podróży
Dane z podróży można zapisywać
w pamięci systemu i przekazywać za
pośrednictwem odpowiednio
skonfigurowanej pamięci USB lub dzięki
aplikacji Uconnect™LIVE. Dzięki temu
można później przejrzeć historię
zgromadzonych danych, wyświetlając
analizę ogólną danych z podróżyi stosowanego stylu jazdy.
Więcej informacji dostępnych jest na
stronie www.driveuconnect.eu.
OSTRZEŻENIE Nie należy wyjmować
pamięci USB ani wyłączać na
smartfonieaplikacji Uconnect™LIVE,
jeśli system nie pobrał jeszcze danych,
ponieważ istnieje wówczas ryzyko
utracenia ich. Podczas fazy
przenoszenia danych na urządzenia na
wyświetlaczu radioodtwarzacza mogą
pojawiać się komunikaty dotyczące
prawidłowego wykonania tej operacji:
należy stosować się do nich.
Komunikaty te wyświetlane są
wyłącznie wówczas, gdy wyłącznik
zapłonu znajduje się w położeniu STOP
i gdy ustawiono opóźnienie wyłączenia
systemu. Przenoszenie danych na
urządzenia odbywa się automatycznie
po wyłączeniu silnika. W ten sposób
dane usuwane są z pamięci systemu.
O tym, czy dane z trasy mają być
rejestrowane czy nie, można
zdecydować, naciskając przycisk
graficzny „Nastawienia”
i uaktywniając rejestrowanie oraz tryb
przenoszenia danych na USB lub do
„chmury”.
Gdy pamięć na urządzeniu USB jest
331

pełna, na wyświetlaczu radioodtwarzacza
pojawiają się specjalne komunikaty.
Gdy daneeco:Drive™nie są przenoszone
na pamięć USB od dłuższego czasu,
pamięć wewnętrzna systemu
Uconnect™LIVEmoże być pełna: należy
wówczas postępować zgodnie ze
wskazówkami z komunikatów
widniejących na wyświetlaczu systemu
Uconnect™.
my:Car
Dzięki my:Car można zawsze mieć
kontrolę nad poprawnym stanem
własnego samochodu.
Aplikacja my:Car potrafi bowiem w czasie
rzeczywistym rozpoznawać
nieprawidłowości w działaniu pojazdu
i informować kierowcę o upływie terminu
przeglądu okresowego jego samochodu.
Aby obsługiwać tę aplikację, należy
nacisnąć przycisk graficzny „my:Car”: na
wyświetlaczu pojawi się ekran, na którym
widnieje sekcja „care:Index”, w której
znajdują się wszystkie szczegółowe
informacje o stanie samochodu. Poprzez
naciśnięcie przycisku graficznego
„Aktywne sygnały” można wyświetlić
(o ile są dostępne), szczegóły
rozpoznanych w samochodzie anomalii,
które spowodowały zaświecenie się
lampki sygnalizacyjnej.Stan samochodu można wyświetlić
zarówno poprzez stronę
www.driveuconnect.eu, jak i poprzez
aplikację Uconnect™LIVE.
USTAWIENIA
Aby na wyświetlaczu wyświetlić menu
główne ustawień, należy na panelu
nacisnąć przycisk SETTINGS
.
UWAGA Sposób wyświetlania pozycji
menu różni się w zależności od wersji.
Menu składa się z następujących pozycji
(orientacyjnie):
WyświetlaczJednostka miaryStery głosoweZegar & dataBezpieczeństwo/Pomoc (zależnie od
wyposażenia)
Hamulce (zależnie od wyposażenia)Światła (zależnie od wyposażenia)Drzwi i blokada drzwiOpóźn. wyłącz. silnik.AudioTelefon/BluetoothKonfigurac. SiriusXM (zależnie od
wyposażenia)
Konfigur. RadiaPrzywrócić Nastaw.Wymazanie danych osobowychPrzywrócenie aplikacjiBezpieczeń./Pomoc
(zależnie od wyposażenia)
Za pośrednictwem tej funkcji można
wprowadzić następujące ustawienia:
Tyl. kamera ParkView
(zależnie od wyposażenia)
Za pośrednictwem tej funkcji można
wprowadzić następujące ustawienia:
„Aktyw. linie prowadz.” (zależnie od
wyposażenia): umożliwia uaktywnienie
wyświetlania na ekranie siatek
dynamicznych, które wskazują kierunek
ruchu samochodu.
„Kam. ParkView wst.” (zależnie od
wyposażenia): umożliwia opóźnienie
wyłączenia obrazów z kamery po
wyłączeniu biegu wstecznego.
Ostrzeż. kolizji czołowej
(zależnie od wyposażenia)
Za pomocą tej funkcji można wybrać
sposób interweniowania systemu Forward
Collision Warning.
Dostępne są następujące opcje:
„Wył.” (wyłączony): system jest
wyłączony;
„Tylko aktyw. hamowanie”: system
interweniuje, włączając hamowanie
automatyczne (zależnie od wyposażenia);
„Alarm + akt. hamowanie”: system
interweniuje, emitując sygnały dźwiękowe
dla kierowcy i uruchamiając hamowanie
automatyczne.
332
MULTIMEDIA

PRZYCISKI GRAFICZNE NA WYŚWIETLACZU
Przycisk graficzny Funkcje Sposób realizacji
RadioDostęp do trybu Radio Naciśnięcie przycisku graficznego
MediaWybór źródła: USB, AUX (zależnie od wyposażenia),
Bluetooth®Naciśnięcie przycisku graficznego
TelefonDostęp do trybu Telefon Naciśnięcie przycisku graficznego
AplikacjeDostęp do funkcji dodatkowych (wyświetlanie
godziny, danych kompasu, temperatury zewnętrznej,
informacji Media Playera i usługUconnect
™LIVE,
gdzie przewidzianoNaciśnięcie przycisku graficznego
KompasWyświetlanie informacji kompasu Naciśnięcie przycisku graficznego
UstawieniaDostęp do menu ustawień Naciśnięcie przycisku graficznego
AudioDostęp do menu ustawień dźwięku Naciśnięcie przycisku graficznego
KlimatyzacjaDostęp do menu ustawień klimatyzacji Naciśnięcie przycisku graficznego
336
MULTIMEDIA
