pressão dos pneus para cerca de 193 kPa
(28 psi), mas a "Luz de Aviso da Verificação
da Pressão dos Pneus" continuará acesa.
Nesta situação, a "Luz de Aviso de Verificação
da Pressão dos Pneus" só se apaga depois de
os pneus terem sido enchidos com a pressão
recomendada na placa de indicação da pres-
são dos pneus a frio.
NOTA:
Ao encher pneus quentes, a pressão dos
pneus pode ter que ser aumentada para mais
4 psi (30 kPa) acima da pressão recomen-
dada na placa de indicação da pressão dos
pneus a frio, para desligar a luz de aviso de
verificação da pressão dos pneus.
CUIDADO!
• O sistema TPMS foi otimizado para os
pneus e rodas do equipamento original.
As pressões e o aviso do TPMS foram
estabelecidos para o tamanho de pneus
de origem do veículo. Quando se utiliza
equipamento de substituição que não
seja das mesmas dimensões, tipo e/ou
estilo, pode ocorrer um funcionamento
CUIDADO!
indesejável ou danos nos sensores. O
sensor TPM não foi concebido para ser
utilizado em rodas em segunda mão e
pode contribuir para um mau desempe-
nho do sistema no geral ou danos no
sensor. Os clientes são encorajados a
utilizar rodas OEM para garantir um fun-
cionamento adequado da função TPM.
• A utilização de vedantes de pneus não
originais poderá fazer com que o sensor
do Sistema de verificação da pressão
dos pneus (TPMS) não esteja operacio-
nal. Após a utilização de um vedante de
pneus não original, recomenda-se que
leve o seu veículo ao seu concessionário
autorizado para verificação da função do
sensor.
• Depois de inspecionar ou ajustar a pres-
são dos pneus, reinstale sempre o tam-
pão da haste da válvula. Isto evitará que
a humidade e a sujidade entrem na
haste da válvula, o que poderia danificar
o sensor do TPMS.NOTA:
• O TPMS não foi concebido para substituir
os cuidados e a manutenção normais, nem
para proporcionar avisos relativos a uma
falha dos pneus.
• O TPMS não deve ser utilizado como manó-
metro de pressão dos pneus enquanto se
ajusta a pressão dos pneus.
• Conduzir com um pneu significativamente
vazio leva a que o pneu aqueça em demasia
e pode originar uma falha do pneu. O esva-
ziamento em demasia também reduz a efi-
ciência no consumo de combustível e a vida
útil do pneu, podendo afetar a condução do
veículo e a capacidade de travagem.
• O TPMS não é um substituto para a devida
manutenção dos pneus e é responsabili-
dade do condutor manter a correta pressão
dos pneus utilizando um manómetro exato,
mesmo que o esvaziamento excessivo ainda
não tenha atingido o nível para despoletar o
acendimento da "Luz de aviso de verifica-
ção da pressão dos pneus".
•
As alterações sazonais da temperatura irão
afetar a pressão dos pneus e o sistema TPMS
irá verificar a pressão efetiva dos pneus.
99

Sistema Base
O Sistema de verificação da pressão dos pneus
(TPMS) utiliza tecnologia sem fios com senso-
res eletrónicos montados nas jantes para veri-
ficar os níveis de pressão dos pneus. Os sen-
sores, montados em cada roda como parte da
haste da válvula, transmitem as leituras de
pressão dos pneus ao módulo recetor.
NOTA:
É particularmente importante verificar a
pressão de todos os pneus do veículo todos os
meses e manter a pressão correta.
O TPMS é constituído pelos seguintes com-
ponentes:
• Módulo recetor
• Quatro sensores de verificação da pressão
dos pneus
• Luz de aviso de verificação da pressão dos
pneus
Avisos de baixa pressão dos pneus
A "Luz de Aviso da Verificação da
Pressão dos Pneus" acende-se no
painel de instrumentos, o painel deinstrumentos apresenta a mensagem "LOW
TIRE PRESSURE" (Baixa pressão dos pneus)
e é emitido um sinal sonoro quando a pressão
de um ou mais dos quatro pneus de estrada
ativos é baixa. Se isto ocorrer, deve parar o
mais depressa possível e verificar a pressão
de enchimento de cada um dos pneus do
veículo e encher cada pneu de acordo com o
valor de pressão recomendado na placa para
os pneus a frio. Assim que o sistema recebe
as pressões atualizadas dos pneus, é automa-
ticamente atualizado e a "Luz de Aviso de
Verificação da Pressão dos Pneus" apaga-se.
NOTA:
Ao encher pneus quentes, a pressão dos
pneus pode ter que ser aumentada para mais
4 psi (28 kPa) acima da pressão recomen-
dada na placa de indicação da pressão dos
pneus a frio, para desligar a luz de aviso de
verificação da pressão dos pneus. Poderá ser
necessário conduzir o veículo durante 10 mi-
nutos acima dos 24 km/h (15 mph) para o
TPMS receber esta informação.
Aviso de manutenção do TPMS
Quando estiver detetada uma avaria no sis-
tema, a "Luz de aviso de verificação da pres-
são dos pneus" irá piscar durante 75 segun-
dos e depois permanecerá acesa. A avaria no
sistema também fará soar um sinal sonoro.
Se a ignição for desligada e novamente li-
gada, esta sequência repete-se, desde que a
avaria no sistema ainda exista. A "Luz de
Aviso de Verificação da Pressão dos Pneus"
apaga-se quando a condição de avaria deixar
de existir. Uma avaria no sistema pode ocor-
rer em qualquer dos seguintes cenários:
• Perturbação devido a dispositivos eletróni-
cos ou condução próximo de instalações
que emitam as mesmas radiofrequências
que os sensores do TPMS.
• Instalação de alguma forma de matizes de
vidros não originais que afetem os sinais
das ondas de rádio.
• Muita neve ou gelo à volta das rodas ou dos
encaixes das rodas.
•
Utilização de correntes de pneus no veículo.
• Utilização de rodas/pneus não equipados
com sensores do TPMS.
SEGURANÇA
100

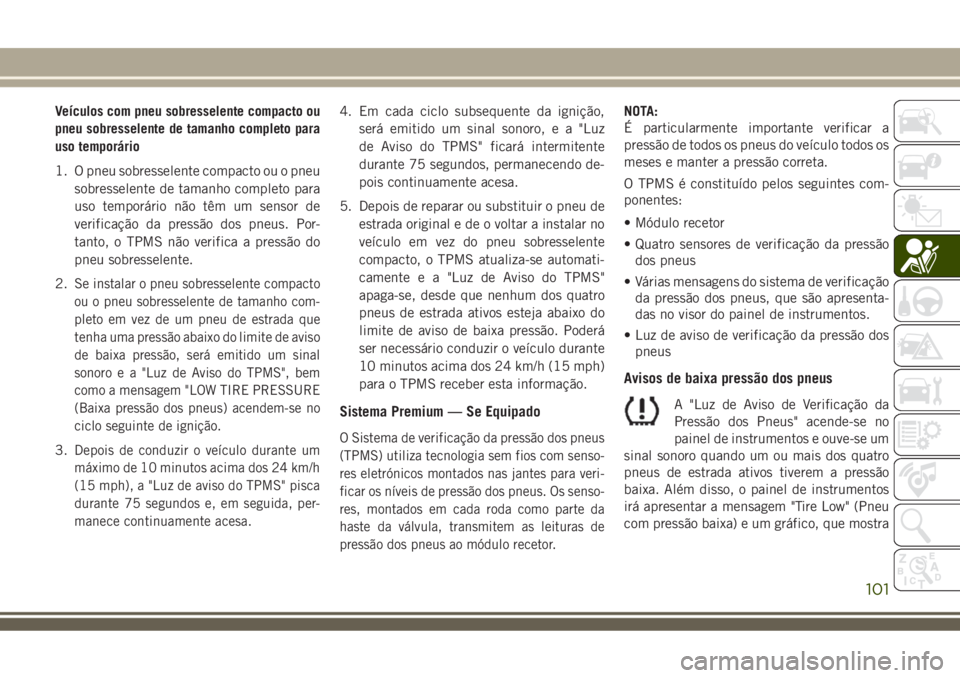

Veículos com pneu sobresselente compacto ou
pneu sobresselente de tamanho completo para
uso temporário
1. O pneu sobresselente compacto ou o pneu
sobresselente de tamanho completo para
uso temporário não têm um sensor de
verificação da pressão dos pneus. Por-
tanto, o TPMS não verifica a pressão do
pneu sobresselente.
2.
Se instalar o pneu sobresselente compacto
ou o pneu sobresselente de tamanho com-
pleto em vez de um pneu de estrada que
tenha uma pressão abaixo do limite de aviso
de baixa pressão, será emitido um sinal
sonoro e a "Luz de Aviso do TPMS", bem
como a mensagem "LOW TIRE PRESSURE
(Baixa pressão dos pneus) acendem-se no
ciclo seguinte de ignição.
3.Depois de conduzir o veículo durante um
máximo de 10 minutos acima dos 24 km/h
(15 mph), a "Luz de aviso do TPMS" pisca
durante 75 segundos e, em seguida, per-
manece continuamente acesa.
4. Em cada ciclo subsequente da ignição,
será emitido um sinal sonoro, e a "Luz
de Aviso do TPMS" ficará intermitente
durante 75 segundos, permanecendo de-
pois continuamente acesa.
5. Depois de reparar ou substituir o pneu de
estrada original e de o voltar a instalar no
veículo em vez do pneu sobresselente
compacto, o TPMS atualiza-se automati-
camente e a "Luz de Aviso do TPMS"
apaga-se, desde que nenhum dos quatro
pneus de estrada ativos esteja abaixo do
limite de aviso de baixa pressão. Poderá
ser necessário conduzir o veículo durante
10 minutos acima dos 24 km/h (15 mph)
para o TPMS receber esta informação.
Sistema Premium — Se Equipado
O Sistema de verificação da pressão dos pneus
(TPMS) utiliza tecnologia sem fios com senso-
res eletrónicos montados nas jantes para veri-
ficar os níveis de pressão dos pneus. Os senso-
res, montados em cada roda como parte da
haste da válvula, transmitem as leituras de
pressão dos pneus ao módulo recetor.
NOTA:
É particularmente importante verificar a
pressão de todos os pneus do veículo todos os
meses e manter a pressão correta.
O TPMS é constituído pelos seguintes com-
ponentes:
• Módulo recetor
• Quatro sensores de verificação da pressão
dos pneus
• Várias mensagens do sistema de verificação
da pressão dos pneus, que são apresenta-
das no visor do painel de instrumentos.
• Luz de aviso de verificação da pressão dos
pneus
Avisos de baixa pressão dos pneus
A "Luz de Aviso de Verificação da
Pressão dos Pneus" acende-se no
painel de instrumentos e ouve-se um
sinal sonoro quando um ou mais dos quatro
pneus de estrada ativos tiverem a pressão
baixa. Além disso, o painel de instrumentos
irá apresentar a mensagem "Tire Low" (Pneu
com pressão baixa) e um gráfico, que mostra
101

os valores de pressão de todos os pneus com
baixa pressão realçados ou com uma cor
diferente.
Se tal ocorrer, deve parar assim que for pos-
sível e encher os pneus com pressão baixa
(os realçados ou que apresentam uma cor
diferente no visor gráfico do painel de instru-
mentos) de acordo com a pressão recomen-
dada na placa de indicação de valor de pres-
são dos pneus a frio. Após a receção das
pressões dos pneus atualizadas, o sistema é
automaticamente atualizado, os valores de
pressão no gráfico do painel de instrumentos
deixam de estar realçados ou voltam à cor
original e a "Luz de aviso de verificação da
pressão dos pneus" apaga-se.
NOTA:
Ao encher pneus quentes, a pressão dos
pneus pode ter que ser aumentada para mais
4 psi (28 kPa) acima da pressão recomen-
dada na placa de indicação da pressão dos
pneus a frio, para desligar a luz de aviso de
verificação da pressão dos pneus. Poderá ser
necessário conduzir o veículo durante 10 mi-
nutos acima dos 24 km/h (15 mph) para o
TPMS receber esta informação.Aviso de MANUTENÇÃO do TPMS
Quando estiver detetada uma avaria no sis-
tema, a "Luz de aviso de verificação da pres-
são dos pneus" irá piscar durante 75 segun-
dos e depois permanecerá acesa. A avaria no
sistema também fará soar um sinal sonoro.
Além disso, o painel de instrumentos apre-
senta a mensagem "SERVICE TPM SYSTEM"
(Verificar o sistema TPM) durante, pelo me-
nos, cinco segundos e depois traços (- -) em
vez do valor de pressão para indicar o sensor
que não está a ser recebido.
Se a chave de ignição for desligada e nova-
mente ligada, esta sequência repete-se,
desde que a avaria no sistema ainda exista.
Se a avaria no sistema já não existir, a "Luz de
aviso de verificação da pressão dos pneus"
deixa de piscar, a mensagem "SERVICE TPM
SYSTEM" (Verificar o sistema TPM) desapa-
rece e é apresentado um valor de pressão em
vez dos traços. Uma avaria no sistema pode
ocorrer em qualquer dos seguintes cenários:
• Perturbação devido a dispositivos eletróni-
cos ou condução próximo de instalações
que emitam as mesmas radiofrequências
que os sensores do TPMS.• Instalação de alguma forma de matizes de
vidros não originais que afetem os sinais
das ondas de rádio.
• Muita neve ou gelo à volta das rodas ou dos
encaixes das rodas.
• Utilização de correntes de pneus no veí-
culo.
• Utilização de rodas/pneus não equipados
com sensores do TPMS.
Veículos com pneu sobresselente compacto ou
pneu sobresselente de tamanho completo para
uso temporário
1. O pneu sobresselente compacto ou o pneu
sobresselente de tamanho completo para
uso temporário não têm um sensor de
verificação da pressão dos pneus. Por-
tanto, o TPMS não verifica a pressão do
pneu sobresselente compacto.
2. Se instalar o pneu sobresselente com-
pacto ou o pneu sobresselente de tama-
nho completo para uso temporário em vez
de um pneu de estrada que tenha uma
pressão abaixo do limite de aviso de baixa
pressão, no próximo ciclo da chave de
SEGURANÇA
102

ignição, a "Luz de aviso do TPMS" perma-
nece acesa e é emitido um sinal sonoro.
Para além disso, o gráfico no painel de
instrumentos continuará a apresentar
um valor de pressão de cor diferente ou
realçado.
3. Depois de conduzir o veículo durante
um máximo de 10 minutos acima dos
24 km/h (15 mph), a "Luz de aviso do
TPMS" pisca durante 75 segundos e,
em seguida, permanece continuamente
acesa. Além disso, o painel de instrumen-
tos apresenta a mensagem "SERVICE
TPM SYSTEM" (Verificar o sistema TPM)
durante cinco segundos e depois traços
(- -) em vez do valor de pressão.
4. Em cada ciclo subsequente da chave de
ignição, é emitido um sinal sonoro, a "Luz
de aviso do TPMS" fica intermitente du-
rante 75 segundos, mantendo-se depois
acesa, o painel de instrumentos apresenta
a mensagem "SERVICE TPM SYSTEM"
(Verificar o sistema TPM) durante cinco
segundos e, em seguida, o ecrã apresenta
traços (- -) em vez do valor de pressão.5. Depois de reparar ou substituir o pneu de
estrada original e de o voltar a instalar no
veículo em vez do pneu sobresselente
compacto, o TPMS será automaticamente
atualizado. Além disso, a "Luz de aviso do
TPMS" apaga-se e o gráfico no painel de
instrumentos apresenta um novo valor de
pressão em vez de traços (- -), desde que
nenhum dos quatro pneus de estrada ati-
vos tenham uma pressão abaixo do limite
de aviso de baixa pressão. Poderá ser
necessário conduzir o veículo durante
10 minutos acima dos 24 km/h (15 mph)
para o TPMS receber esta informação.
Desativação do TPMS — Se equipado
O TPMS pode ser desativado se mudar todas
as rodas (pneus de estrada) por rodas que não
tenham sensores TPMS, como, por exemplo,
quando instalar pneus de inverno no veículo.
Para desativar o TPMS, comece por substituir
as quatro rodas (pneus de estrada) por rodas
que não tenham sensores de verificação da
pressão dos pneus (TPM). Em seguida, con-
duza o veículo durante um máximo de 10 mi-
nutos a uma velocidade superior a 15 mph
(24 km/h). O TPMS emite um sinal sonoro e a
"luz de aviso do TPM" pisca durante 75 se-gundos, ficando depois acesa permanente-
mente. O painel de instrumentos apresenta a
mensagem "SERVICE TPM SYSTEM" (Verifi-
car o Sistema TPM) e, em seguida, traços (- -)
em vez do valor de pressão.
No próximo ciclo de ignição, o TPMS deixa de
emitir sinais sonoros e de exibir a mensagem
"SERVICE TPM SYSTEM" (Verificar o sistema
TPM) no painel de instrumentos, mas os
traços (--) continuam a ser apresentados no
lugar do valor de pressão.
Para reativar o TPMS, mude primeiro todas as
rodas (pneus de estrada) por rodas que te-
nham sensores TPM. Em seguida, conduza o
veículo durante um máximo de 10 minutos
a uma velocidade superior a 15 mph
(24 km/h). O TPMS emite um sinal sonoro e a
"luz de aviso do TPM" pisca durante 75 segun-
dos, apagando-se depois. O painel de instru-
mentos apresenta a mensagem "SERVICE
TPM SYSTEM" (Verificar o Sistema TPM) e,
em seguida, o valor de pressão em vez dos
traços. No próximo ciclo de ignição, a mensa-
gem "SERVICE TPM SYSTEM" (Verificar o sis-
tema TPM) deixa de ser exibida, desde que
não exista nenhuma avaria no sistema.
103

• Botão na fivela do cinto de segurança
• Airbags laterais suplementares
• Sensores de impacto lateral e frontal
• Pré-tensores do cinto de segurança
• Sensores de posição da calha dos bancos
Luz de aviso de airbag
Sempre que o interruptor de ignição
estiver nas posições START (Ligar) ou ON/
RUN (Ligado/A trabalhar), o ORC verifica o
funcionamento dos componentes eletrónicos
do sistema de airbags. Se o interruptor de
ignição estiver na posição OFF (Desligado) ou
ACC, o sistema de airbags não está ativo e os
airbags não são acionados.
O ORC contém um sistema de alimentação
de reserva que abre o sistema de airbags
mesmo que a bateria fique sem carga ou se
desligue antes da abertura.
O ORC acende a luz de aviso de airbag no
painel de instrumentos durante cerca quatro
a oito segundos para uma verificação auto-
mática quando o interruptor de ignição é
rodado para a posição ON/RUN (Ligado/Atrabalhar). Após a verificação automática, a
Luz de aviso de airbag apaga-se. Se o ORC
detetar uma anomalia em qualquer parte do
sistema, acende a Luz de aviso de airbag,
momentânea ou continuamente. Soará um
único sinal sonoro para alertá-lo se a luz
acender novamente após o arranque inicial.
O ORC também inclui mecanismos de diag-
nóstico que acendem a luz de aviso de airbag
no painel de instrumentos, caso seja dete-
tada uma avaria que afete o sistema de air-
bags. Os mecanismos de diagnóstico tam-
bém registam a natureza da avaria. Embora o
sistema de airbags tenha sido concebido para
não necessitar de manutenção, se ocorrer
alguma das seguintes situações, peça de
imediato a um concessionário autorizado que
o verifique.
• A luz de aviso de airbag não se acende nos
primeiros quatro a oito segundos após o
interruptor de ignição ser colocado na po-
sição ON/RUN (Ligado/A trabalhar).
• A luz de aviso de airbag mantém-se acesa
depois do intervalo de quatro a oito segun-
dos.• A luz de aviso de airbag acende intermiten-
temente ou mantém-se acesa enquanto
conduz.
NOTA:
Se o velocímetro, o conta-rotações ou qual-
quer instrumento de medição relacionado
com o motor não estiver a funcionar, o con-
trolador de proteção dos ocupantes (ORC)
também poderá estar desativado. Nesta con-
dição, os airbags poderão não estar prontos a
serem insuflados para sua proteção. Solicite
de imediato, junto de um concessionário au-
torizado, a verificação do sistema de airbags.
AVISO!
Ignorar a luz de aviso de airbag no painel
de instrumentos pode traduzir-se na indis-
ponibilidade do sistema de airbags em
caso de colisão. Se a luz não se acender
durante uma verificação da lâmpada ao
ligar a ignição, ficar ligada depois de colo-
car o veículo a trabalhar ou se acender
enquanto conduz, peça de imediato a um
concessionário autorizado que verifique o
sistema de airbags.
SEGURANÇA
114

Funções dos airbags dianteiros do condutor
e passageiro
O sistema de airbags dianteiros avançados
dispõe de airbags de vários níveis para condu-
tor e passageiro dianteiro. Este sistema pro-
porciona uma resposta apropriada à gravidade
e ao tipo de colisão, tal como determinado
pelo controlador de proteção dos ocupantes
(ORC), o qual pode receber informação dos
sensores de impacto na parte dianteira (se
instalados) ou de outros componentes do sis-
tema.
O insuflador de primeiro nível é imediata-
mente despoletado durante um impacto que
exija a abertura do airbag. Uma saída de
baixa potência é usada em colisões menos
graves. Uma potência mais alta é usada em
colisões mais graves.
Este veículo poderá estar equipado com um
botão na fivela do cinto de segurança que
deteta se o cinto de segurança do banco do
condutor e do banco do passageiro dianteiro
estão colocados. O botão na fivela do cinto de
segurança poderá ajustar a taxa de enchi-
mento dos airbags dianteiros avançados.Este veículo pode estar equipado com senso-
res de posição das calhas dos bancos do
condutor e/ou do passageiro dianteiro que
podem ajustar a taxa de enchimento dos
airbags dianteiros avançados com base na
posição do banco.
AVISO!
• Não devem ser colocados objetos por
cima ou perto do airbag no painel de
instrumentos ou volante, pois podem
causar ferimentos no caso de haver uma
colisão suficientemente grave para acio-
nar o airbag.
• Não coloque nada em cima ou à volta
das coberturas do airbag nem tente abri-
-las manualmente. Pode danificar os air-
bags e pode sofrer lesões uma vez que os
airbags podem já não estar funcionais.
As coberturas protetoras das almofadas
dos airbags foram concebidas para abrir
apenas quando os airbags forem insufla-
dos.
• Numa colisão, depender apenas dos air-
bags pode conduzir a ferimentos muito
graves. Os airbags funcionam junta-
AVISO!
mente com o cinto de segurança para o
proteger corretamente. Em algumas co-
lisões, os airbags não se abrirão sequer.
Utilize o cinto de segurança mesmo que
tenha airbags.
Funcionamento do airbag dianteiro
Os airbags dianteiros foram concebidos para
proporcionar uma proteção adicional, sendo
complementos dos cintos de segurança. Não
é esperado que os airbags dianteiros reduzam
o risco de ferimentos em colisões traseiras,
laterais ou capotamentos. Os airbags diantei-
ros não são acionados em todas as colisões
frontais, incluindo algumas que possam cau-
sar danos substanciais ao veículo — por
exemplo, algumas colisões com postes, bati-
das em traseiras de camiões e colisões com
desvio de ângulo.
Por outro lado, dependendo do tipo e local de
impacto, os airbags dianteiros podem abrir
em colisões com poucos danos na dianteira
do veículo, mas que provocam uma forte
desaceleração inicial.
SEGURANÇA
116

Uma vez que os sensores do airbag medem a
desaceleração do veículo ao longo do tempo,
a velocidade do veículo e os danos nos mes-
mos não são indicadores certos de um airbag
ter sido aberto ou não.
Os cintos de segurança são necessários para
a sua proteção em todas as colisões e tam-
bém para o manter na posição correta, afas-
tado de um airbag insuflado.
Quando o ORC deteta uma colisão que exige
a abertura dos airbags dianteiros, envia um
sinal aos insufladores. É gerada uma grande
quantidade de gás não tóxico para insuflar os
airbags dianteiros.
A cobertura no centro do volante e a parte
superior do lado do passageiro do painel de
instrumentos separam-se e afastam-se à me-
dida que os airbags são insuflados até ao
máximo. Os airbags dianteiros enchem total-
mente num piscar de olhos. Em seguida, os
airbags dianteiros esvaziam-se rapidamente,
enquanto ajudam a proteger o condutor e o
passageiro dianteiro.Função de desativação do airbag do
passageiro — Se equipado
Este sistema permite ao condutor desativar
(OFF) o airbag dianteiro avançado do passa-
geiro, se uma proteção para criançastiverde
ser instalada no banco dianteiro. Só deve
desativar (OFF) o airbag dianteiro avançado
do passageiro caso seja absolutamente ne-
cessário para instalar uma proteção para
crianças no banco dianteiro. As crianças de
idade igual ou inferior a 12 anos devem viajar
nos bancos traseiros, se os houver, com os
cintos corretamente colocados. De acordo
com as estatísticas de acidentes, as crianças
estão mais seguras nos bancos traseiros,
quando devidamente protegidas, do que
nos dianteiros. (Consulte "Proteção para
crianças", nesta secção, para obter mais
informações.)
AVISO!
• Um airbag dianteiro avançado do passa-
geiro desativado (desligado) não se en-
contra em funcionamento e não se abre
em caso de colisão.
AVISO!
• Um airbag dianteiro avançado do passa-
geiro desativado (desligado) não propor-
ciona proteção adicional ao passageiro
dianteiro complementando os cintos de
segurança.
• Não instale um sistema de proteção para
crianças no banco dianteiro exceto se a
luz indicadora de airbag do passageiro
na coluna central estiver acesa para
indicar que o airbag dianteiro avançado
do passageiro está desativado (desli-
gado).
• Numa colisão, o condutor e os passa-
geiros podem sofrer ferimentos muito
mais graves se os cintos de segurança
não estiverem devidamente colocados.
Pode bater contra equipamentos do in-
terior do veículo ou contra outros passa-
geiros ou pode ser projetado para fora do
veículo. Certifique-se sempre que o seu
cinto de segurança está devidamente
colocado, bem como os dos restantes
passageiros.
117
