2018 JEEP CHEROKEE Návod k použití a údržbě (in Czech)

MANUÁLNÍ PŘEVODOVKA –
POKUD JE SOUČÁSTÍ
VÝBAVY
UPOZORNĚNÍ!
Necháte-li vozidlo bez dozoru, aniž by
byla parkovací brzda úplně zatažena,
může dojít ke zranění osoby. Parkovací
brzda musí být vždy zatažena, když je
řidič mimo vozidlo, obzvlášť na nakloněné
vozovce.
VAROVÁNÍ!
Nikdy nejezděte vozidlem s nohou na
spojkovém pedálu, ani se nikdy nepokou-
šejte udržet vozidlo v kopci při částečně
sešlápnutém spojkovém pedálu, neboť
může dojít k nadměrnému opotřebení
spojky.
POZNÁMKA:
Dokud nedojde k zahřátí kapaliny v převo-
dovce, může při chladném počasí řazení
vyžadovat zvýšené úsilí. Toto je normální.
Řazení
Před řazením rychlostních stupňů zcela
sešlápněte spojkový pedál. Když uvolňujete
spojkový pedál, sešlápněte lehce plynový
pedál.Při rozjezdu z úplného zastavení byste měli
vždy používat první převodový stupeň.
Doporučené rychlosti vozidla pro
řazení jednotlivých rychlostních
stupňů
Abyste efektivně využili manuální převo-
dovku a dosáhli úspory paliva a optimálního
výkonu, doporučujeme řadit vyšší převo-
dový stupeň při rychlostech vozidla uvede-
ných v tabulce. Řaďte při rychlostech vozidla
uvedených v části pro plynový pedál. Pokud
je vozidlo silně zatížené nebo má zapřažený
přívěs, doporučené rychlosti vozidla pro
zařazení vyššího rychlostního stupně
nemusí platit.
143

Manuální převodovka Rychlostní stupně v km/h (mph)
Všechny motoryVolba převodového
stupněz2.na3. z3.na4. z4.na5. z5.na6.
Plynový pedál 39 (24) 55 (34) 76 (47) 90 (56)
Tempomat 31 (19) 43 (27) 60 (37) 66 (41)
Podřazení
Podřazení z vyššího převodového stupně na
nižší převodový stupeň je doporučený způ-
sob, kterým při jízdě z prudkého kopce šetřit
brzdy. Podřazením ve správný čas navíc
zajistíte lepší akceleraci v okamžiku, kdy
chcete obnovit rychlost vozidla. Podřazujte
postupně. Nevynechávejte rychlostní
stupně, předejdete tak příliš vysokým otáč-
kám motoru a spojky.
UPOZORNĚNÍ!
Na kluzkém povrchu nepodřazujte za
účelem přídavného brzdění motorem.
Hnací kola by mohla ztratit přilnavost
a vozidlo by mohlo dostat smyk.
VAROVÁNÍ!
• Přeskočení rychlostních stupňů a pod-
řazení do nižších rychlostních stupňů
ve vyšších rychlostech vozidla může
poškodit systémy motoru a spojky.
Jakýkoli pokus o zařazení nižšího rych-
lostního stupně při sešlápnutém pedálu
spojky může mít za následek poškození
systému spojky. Přeřazení do nižšího
rychlostního stupně a uvolnění spojky
může mít za následek poškození
motoru.
• Při sjíždění z kopce podřazujte pozorně
vždy jen o jeden stupeň dolů, aby se
motor nepřetočil, což by mohlo poškodit
motor a/nebo spojku i přesto, že je
VAROVÁNÍ!
pedál spojky sešlápnutý. Pokud je roz-
dělovací převodovka v nízkém rozsahu,
jsou rychlosti vozidla, při kterých dojde
k poškození motoru a spojky, výrazně
nižší.
• Nedodržením doporučených maximál-
ních rychlostí při podřazování by mohlo
dojít k poškození motoru a/nebo
k poškození spojky i přesto, že je pedál
spojky sešlápnutý.
• Při sjíždění z kopce v nízkém rozsahu
se sešlápnutým pedálem spojky by
mohlo dojít k poškození spojky.
STARTOVÁNÍ A PROVOZ
144

Doporučené maximální rychlosti při
podřazování
VAROVÁNÍ!
Nedodržením doporučených maximál-
ních rychlostí při podřazování by mohlo
VAROVÁNÍ!
dojít k přetočení motoru nebo k poškození
lamely spojky i přesto, že je pedál spojky
sešlápnutý.
Manuální převodovka Rychlostní stupně v km/h (mph)
Volba převodového
stupněz6.na5. z5.na4. z4.na3. z3.na2. z2.na1.
Maximální rychlost 129 (80) 113 (70) 81 (50) 48 (30) 24 (15)
VAROVÁNÍ!
Pokud při podřazení přeskočíte rychlostní
stupeň nebo podřadíte v příliš vysoké
rychlosti vozidla, mohou tyto stavy způso-
bit přetáčení motoru, pokud je zvolen pří-
liš nízký rychlostní stupeň a je uvolněný
pedál spojky. K poškození spojky a převo-
dovky může dojít v důsledku přeskočení
rychlostního stupně při podřazení nebo
v důsledku podřazení v příliš vysoké rych-
losti vozidla, a to i přesto, že bude pedál
spojky sešlápnut (tj. nebude uvolněný).
AUTOMATICKÁ
PŘEVODOVKA – JE-LI
SOUČÁSTÍ VÝBAVY
UPOZORNĚNÍ!
• Pokud jsou otáčky motoru vyšší než
volnoběžné, je nebezpečné přeřazovat
z polohy PARKOVÁNÍ nebo NEUTRÁL.
Pokud není brzdový pedál pevně
sešlápnutý, vozidlo by se mohlo rychle
rozjet dopředu nebo dozadu. Mohli
UPOZORNĚNÍ!
byste ztratit kontrolu nad vozidlem a do
někoho nebo něčeho najet. Převodový
stupeň zařazujte jen tehdy, když motor
normálně běží na volnoběh a máte silně
sešlápnutý brzdový pedál.
• Neúmyslný pohyb vozidla může zranit
osoby sedící ve vozidle nebo vyskytující
se poblíž vozidla. Jak je pravidlem
u všech vozidel, nesmíte nikdy opustit
vozidlo, jehož motor běží. Před vystou-
pením z vozidla vždy zcela zastavte
145

UPOZORNĚNÍ!
vozidlo, poté zatáhněte parkovací
brzdu, přeřaďte do polohy PARKO-
VÁNÍ, vypněte motor a vyjměte dálkový
ovladač. Když je zapalování v poloze/
režimu LOCK/OFF (ZAMKNOUT/
VYPNUTO) (vyjmutí klíčku) (nebo když
je v případě bezklíčového systému Key-
less Enter-N-Go zapalování v režimu
OFF [Vypnuto]), převodovka je uza-
mknuta v poloze PARKOVÁNÍ, čímž je
vozidlo zajištěno proti nechtěnému
pohybu.
• Když vozidlo opouštíte, vždy se ujistěte,
že je zapalování v režimu OFF
(Vypnuto), odeberte dálkový ovladač
z vozidla a vozidlo zamkněte.
• Nepoužívejte nikdy polohu PARKO-
VÁNÍ jako náhražku za parkovací
brzdu. Před vystoupením z vozidla vždy
úplně zatáhněte parkovací brzdu,
abyste zabránili pohybu vozidla a pří-
padnému úrazu nebo škodě.
• Pokud není řadicí páka v poloze PAR-
KOVÁNÍ, mohlo by se vozidlo rozjet
UPOZORNĚNÍ!
a zranit vás nebo další osoby. Proveďte
kontrolu tak, že se při uvolněném brzdo-
vém pedálu pokusíte přemístit volič pře-
vodového stupně z polohy PARKO-
VÁNÍ. Před vystoupením z vozidla
zkontrolujte, zda je převodovka
v poloze PARKOVÁNÍ.
• Nikdy nenechávejte děti ve vozidle bez
dozoru a zabraňte přístupu k nezamče-
nému vozidlu. Ponechání dětí ve vozi-
dle bez dozoru je nebezpečné z mnoha
důvodů. Může dojít k vážnému nebo
smrtelnému zranění dětí nebo jiných
osob. Musíte děti upozornit, aby se
nedotýkaly parkovací brzdy, brzdového
pedálu nebo řadicí páky převodovky.
• Dálkový ovladač nenechávejte ve vozi-
dle nebo v jeho blízkosti, ani v místě
přístupném dětem; u vozidel s bezklíčo-
vým systémem Keyless Enter-N-Go
nenechávejte zapalování v režimu ACC
(Příslušenství) nebo ON/RUN
(Zapnuto/chod). Dítě může manipulo-
vat s elektricky ovládanými okny, jinými
UPOZORNĚNÍ!
ovládacími prvky nebo uvést vozidlo do
pohybu.
VAROVÁNÍ!
Při nedodržení následujících opatření
může dojít k poškození převodovky:
• Do polohy PARKOVÁNÍ nebo ZPÁ-
TEČKA přeřazujte až po úplném zasta-
vení vozidla.
• Neřaďte do polohy PARKOVÁNÍ, ZPÁ-
TEČKA, NEUTRÁL nebo JÍZDA, když
jsou otáčky motoru vyšší než volno-
běžné.
• Před přeřazením na kterýkoliv převo-
dový stupeň musíte pevně sešlápnout
brzdový pedál.
POZNÁMKA:
Při přeřazování z polohy PARKOVÁNÍ
musíte sešlápnout a přidržet sešlápnutý brz-
dový pedál.
STARTOVÁNÍ A PROVOZ
146

Blokování klíče zapalování v poloze
parkování
Toto vozidlo je vybaveno blokováním klíče
zapalování v poloze PARKOVÁNÍ, které
vyžaduje, aby před nastavením zapalování
do polohy LOCK/OFF (Zamknuto/vypnuto)
byla převodovka v poloze PARKOVÁNÍ. Dál-
kový ovladač lze vyjmout ze zapalování,
pouze když je zapalování v poloze LOCK/
OFF (Zamknout/vypnuto) a převodovka se
uzamkne v poloze PARKOVÁNÍ, když je
zapalování v poloze LOCK/OFF (Zamknout/
vypnuto).
Systém blokování brzd / řazení
převodovky
Toto vozidlo je vybaveno systémem bloko-
vání brzd / řazení převodovky (BTSI), který
přidrží volič převodového stupně v poloze
PARKOVÁNÍ, nejsou-li zabrzděny brzdy.
Chcete-li vyřadit převodovku z polohy PAR-
KOVÁNÍ, musíte nastavit zapalování do
režimu ON/RUN (Zapnuto/chod) (motor běží
nebo neběží) a sešlápnout brzdový pedál.Pokud je vozidlo zastaveno nebo se pohy-
buje nízkou rychlostí, musí se brzdový pedál
také sešlápnout při přeřazování z polohy
NEUTRÁL do polohy JÍZDA nebo ZPÁ-
TEČKA.
Devítistupňová automatická
převodovka
Rozsah převodových stupňů (PRND) se
zobrazuje vedle rámečku voliče převodo-
vého stupně a rovněž na displeji sdruženého
přístroje. Chcete-li zvolit některý převodový
stupeň, stiskněte blokovací tlačítko na voliči
převodového stupně a posuňte páku dozadu
nebo dopředu. Chcete-li přeřadit z polohy
PARKOVÁNÍ (nebo NEUTRÁL, pokud vozi-
dlo stojí nebo se pohybuje nízkou rychlostí),
musíte též sešlápnout brzdový pedál. Pro
běžnou jízdu zvolte režim JÍZDA.POZNÁMKA:
V případě nesouladu mezi polohou voliče
převodového stupně a aktuální převodovým
stupněm (například když řidič zvolí ZPÁ-
TEČKU během jízdy dopředu) bude nepře-
tržitě blikat indikátor polohy, dokud nebude
volič navrácen do správné polohy, nebo
dokud nebude možné dokončit požadované
řazení.
Elektronicky řízená převodovka přizpůso-
buje strategii řazení na základě vstupů
řidiče, okolních podmínek a stavu vozovky.
Elektronika převodovky se kalibruje samo-
činně, proto může několik prvních přeřazení
u nového vozidla proběhnout poněkud
trhavě. Jedná se o normální jev, přesného
řazení se u převodovky dosáhne po ujetí
několika stovek kilometrů (mil).
Devítistupňová převodovka byla vyvinuta,
aby splňovala potřeby současných i budou-
cích FWD/AWD. Software a kalibrace jsou
vyladěny za účelem optimalizace jízdního
projevu spotřeby paliva. Některé kombinace
provedení vozidla a hnacího ústrojí využívají
pouze 9. stupeň při velmi specifických jízd-
ních situacích a podmínkách.
147

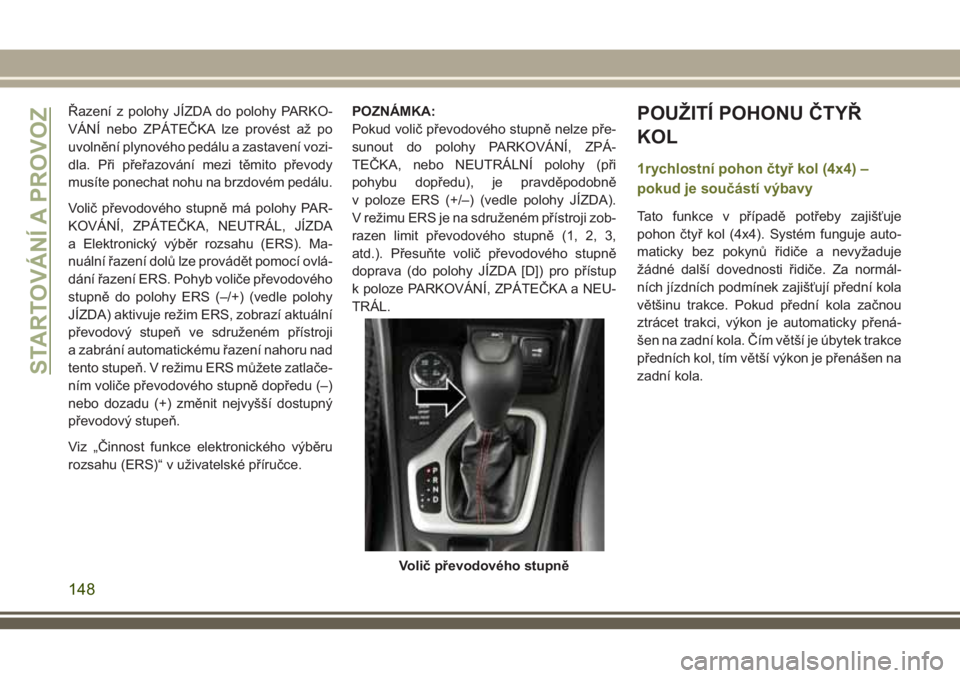

Řazení z polohy JÍZDA do polohy PARKO-
VÁNÍ nebo ZPÁTEČKA lze provést až po
uvolnění plynového pedálu a zastavení vozi-
dla. Při přeřazování mezi těmito převody
musíte ponechat nohu na brzdovém pedálu.
Volič převodového stupně má polohy PAR-
KOVÁNÍ, ZPÁTEČKA, NEUTRÁL, JÍZDA
a Elektronický výběr rozsahu (ERS). Ma-
nuální řazení dolů lze provádět pomocí ovlá-
dání řazení ERS. Pohyb voliče převodového
stupně do polohy ERS (–/+) (vedle polohy
JÍZDA) aktivuje režim ERS, zobrazí aktuální
převodový stupeň ve sdruženém přístroji
a zabrání automatickému řazení nahoru nad
tento stupeň. V režimu ERS můžete zatlače-
ním voliče převodového stupně dopředu (–)
nebo dozadu (+) změnit nejvyšší dostupný
převodový stupeň.
Viz „Činnost funkce elektronického výběru
rozsahu (ERS)“ v uživatelské příručce.POZNÁMKA:
Pokud volič převodového stupně nelze pře-
sunout do polohy PARKOVÁNÍ, ZPÁ-
TEČKA, nebo NEUTRÁLNÍ polohy (při
pohybu dopředu), je pravděpodobně
v poloze ERS (+/–) (vedle polohy JÍZDA).
V režimu ERS je na sdruženém přístroji zob-
razen limit převodového stupně (1, 2, 3,
atd.). Přesuňte volič převodového stupně
doprava (do polohy JÍZDA [D]) pro přístup
k poloze PARKOVÁNÍ, ZPÁTEČKA a NEU-
TRÁL.POUŽITÍ POHONU ČTYŘ
KOL
1rychlostní pohon čtyř kol (4x4) –
pokud je součástí výbavy
Tato funkce v případě potřeby zajišťuje
pohon čtyř kol (4x4). Systém funguje auto-
maticky bez pokynů řidiče a nevyžaduje
žádné další dovednosti řidiče. Za normál-
ních jízdních podmínek zajišťují přední kola
většinu trakce. Pokud přední kola začnou
ztrácet trakci, výkon je automaticky přená-
šen na zadní kola. Čím větší je úbytek trakce
předních kol, tím větší výkon je přenášen na
zadní kola.
Volič převodového stupně
STARTOVÁNÍ A PROVOZ
148

Navíc na suché vozovce při silném sešláp-
nutí plynového pedálu (kde nedochází k pro-
kluzování kola) bude točivý moment přená-
šen na zadní kola v preventivní snaze zlepšit
rozjezd vozidla a výkonové charakteristiky.
VAROVÁNÍ!
Všechna kola musí mít pneumatiky stej-
ného typu a rozměru. Nesmí se používat
pneumatiky různých rozměrů. Pneuma-
VAROVÁNÍ!
tiky různých rozměrů mohou způsobit
poruchu jednotky přenosu výkonu.
2rychlostní pohon čtyř kol (4x4) –
pokud je součástí výbavy
Systém pohonu čtyř kol je v režimu normální
jízdy plně automatický. Pomocí tlačítek sys-
tému Selec-Terrain je možné zvolit tři režimy:
• Rozsah 4WD LOW
• REAR LOCK (Zadní uzávěrka) (pokud je
součástí výbavy)
• NEUTRÁL
Spínač 1rychlostního pohonu 4x4
Spínač 2rychlostního pohonu 4x4
Spínač 2rychlostního pohonu 4x4
(se zadní uzávěrkou)
149

Pokud je při jízdě požadována přidaná
trakce, lze použitím režimu 4WD LOW ome-
zit řazení a zajistit tak přenos vyššího toči-
vého momentu na přední i zadní nápravu.
Režim 4WD LOW je určen pouze pro
nezpevněné kluzké povrchy. Jízda v režimu
4WD LOW na suchých tvrdých površích
může způsobit zvýšené opotřebení pneuma-
tik a poškození součástí hnacího ústrojí.
Při jízdě v režimu 4WD LOW jsou otáčky
motoru při dané rychlosti přibližně třikrát
vyšší, než v režimu běžné jízdy. Dbejte na to,
abyste nepřetočili motor a nepřekračujte
rychlost 40 km/h (25 mph).
Správný provoz vozidel s pohonem všech
čtyř kol závisí na pneumatikách stejné veli-
kosti, typu a obvodu u každého kola. Jaký-
koli rozdíl nepříznivě ovlivní řazení a může
způsobit poškození součástí hnacího
ústrojí.
Jelikož pohon všech kol zlepšuje trakci, mají
někteří řidiči tendenci překračovat bezpeč-
nou rychlost při zatáčení a brzdění. Nejez-
děte vyšší rychlostí, než dovoluje stav
vozovky.Přepínání režimů
Další informace o vhodném použití jednotli-
vých režimů systém pohonu čtyř kol (4WD)
naleznete níže:
NEUTRÁL
Tento převodový stupeň odpojí hnací hřídele
od hnacího ústrojí.
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s jednotkou pře-
nosu výkonu v poloze NEUTRÁL (N) bez
předchozí řádné aktivace parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. Poloha
NEUTRÁL (N) odpojí přední i zadní hnací
hřídele od hnacího ústrojí a umožní pohyb
vozidla, i když je automatická převodovka
v poloze PARKOVÁNÍ (nebo se zařaze-
ným stupněm v manuální převodovce).
Parkovací brzda by měla být zatažena
vždy, když řidič není ve vozidle.
Rozsah 4WD LOW
Tento rozsah se používá pro pohon čtyř kol
v nízké rychlosti. Poskytuje další redukci
převodu, což umožňuje dodávat zvýšený
točivý moment k předním i zadním kolům
a současně poskytovat maximální tažnou
sílu; tento rozsah je určen pouze pro
nezpevněné nebo kluzké povrchy vozovky.
Nepřekračujte rychlost 25 mph (40 km/h).
POZNÁMKA:
Viz „Systém Selec-Terrain – je-li součástí
výbavy“, kde jsou uvedeny podrobnější
informace o různých polohách a jejich
zamýšlených způsobech použití.
Postupy řazení převodových stupňů
Aktivace režimu 4X4 LOW
Při rychlosti vozidla 0 až 5 km/h (0 až 3 mph),
se zapalování v režimu ON (Zapnuto)
a spuštěným motorem posuňte řadicí páku
do polohy NEUTRÁL a jednou stiskněte tla-
čítko „4WD LOW“. Indikátor „4WD LOW“ na
sdruženém přístroji začne blikat a po dokon-
čení změny režimu bude svítit stále.
STARTOVÁNÍ A PROVOZ
150
