Provozní stavy
Systém je aktivní při rychlostech nad
15 km/h.
V některých situacích, např. při
sportovním stylu jízdy, na jízdním
povrchu za určitého stavu (např. led,
sníh, nezpevněná vozovka…) může mít
signalizace současného vypuštění
několika pneumatik zpoždění nebo
může být jen částečná.
Za určitých stavů (např. nesouměrně
naložené vozidlo k jedné straně,
poškozená nebo sjetá pneumatika,
použití rezervního kola, sady na opravu
pneumatik "Fix&Go automatic",
sněhových řetězů či pneumatik
odlišného typu na každé nápravě) může
systém dávat falešné signalizace nebo
se dočasně vypnout.V případě, že se systém dočasně
vypne, bude kontrolka
blikat asi
75 sekund, a pak zůstane svítit;
současně se na displeji zobrazí
příslušné upozornění.
Toto upozornění se zobrazí i po vypnutí
a opětném nastartování motoru, pokud
nebude systém obnoven do řádného
provozního stavu.
V případě nestandardní signalizace se
doporučuje provést RESET. Jestliže se
signalizace znovu spustí i po RESETu,
zkontrolujte, zda jsou všechna čtyři kola
osazena stejnými pneumatikami, zda
nejsou pneumatiky poškozené.
Případné rezervní kolo vyměňte co
nejdříve za kolo s pneumatikou
normálního rozměru. Pokud možno,
sundejte sněhové řetězy. Zkontrolujte,
zda je náklad řádně rozložen. Zopakujte
RESET za jízdy po čistém asfaltovém
silničním povrchu. Pokud signalizace
trvá, obraťte se na autorizovaný servis
Fiat.POZOR
62)Systém slouží jako asistence při řízení
vozidla: za jízdy řidič nikdy nesmí snížit
pozornost. Odpovědnost za řízení má vždy
jedině řidič, který přizpůsobit jízdu
silničnímu provozu, aby zajistil plnou
bezpečnost. Řidič má za povinnost
udržovat bezpečnou vzdálenost od vozidel
jedoucích před ním.
63)Jestliže během zásahu systému řidič
sešlápne pedál akcelerace na doraz nebo
prudce zatočí volantem, může se funkce
automatického brzdění přerušit (např. aby
bylo možné se případně vyhnout překážce).
64)Systém zasahuje ve vozidlech, která
jedou ve svém jízdním pruhu. Nicméně
nebere v úvahu lidi, zvířata a věci (např.
kočárky).
65)Jestliže je třeba vozidla při údržbě
umístit na válcovou stolici nebo při mytí
v automatické automyčce, kde se před
vozidlem octne překážka (např. jiné vozidlo,
zeď nebo jiná překážka), systém by mohl
tuto překážku detekovat a zasáhnout.
V takovém případě je nezbytné systém
vypnout v nastaveních systému
Uconnect™5"nebo7" HD.
66)Jestliže systém iTPMS signalizuje
pokles tlaku v určité pneumatice, je vhodné
překontrolovat tlak ve všech čtyřech
pneumatikách.
67)Systém iTPMS nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
jednou za měsíc: nelze jej považovat za
systém nahrazující údržbu či zajišťující
bezpečnost.
8506056J0001EM
78
BEZPEČNOST

68)Tlak je nutno kontrolovat, když jsou
pneumatiky studené. Jestliže z nějakého
důvodu kontrolujte tlak v zahřátých
pneumatikách, neupouštějte je, ani když je
hodnota tlaku vyšší, než je předepsáno,
nýbrž tlak překontrolujte po vychladnutí
pneumatik.
69)Systém iTPMS nesignalizuje náhlý únik
tlaku z pneumatik (např. při roztržení
některé z pneumatik). V takovém případě
opatrně zabrzděte vůz, přičemž
neprovádějte prudké změny směru jízdy.
70)Systém pouze upozorní na nízký tlak
v pneumatikách: není schopen je dohustit.
71)Nedostatečným tlakem v pneumatikách
se zvyšuje spotřeba paliva, snižuje se
životnost vzorku a případně se ovlivní i
bezpečnost jízdy s vozidlem.
UPOZORNĚNÍ
28)Systém nemusí plně fungovat nebo
přestat fungovat při určitých atmosférických
podmínkách, jako je prudký déšť, kroupy,
hustá mlha či sněžení,
29)Oblast nárazníku před senzorem
nesmíte zakrýt polepy, přídavnými
světlomety či jinými předměty.
30)Systém může zasáhnout nečekaně
nebo se zpožděním v případě, že ostatní
vozidla převážejí náklad vyčuhující do boku,
nahoře nebo dozadu přes normální rozměry
vozidla.
31)Funkčnost systému může ohrozit i
jakákoli konstrukční změna vozidla, jako je
například úprava uspořádání přídě, změna
typu pneumatik nebo vyšší zatížení než je
standardně předepsáno pro vozidlo.32)Nesprávnými opravami na přídi vozidla
(např. nárazníku, rámu) se může změnit
poloha senzoru a ohrozit jeho
provozuschopnost. S jakoukoli opravou
tohoto typu se obraťte na autorizovaný
servis Fiat.
33)S radarovým snímačem nemanipulujte,
neprovádějte na něm žádné zásahy. Při
poruše snímače je třeba se obrátit na
autorizovaný servis Fiat.
34)Při tažení přívěsných vozidel (s moduly
nainstalovanými po zakoupení vozidla),
taženého vozidla nebo při nakládání na
odtahové vozidlo (či do kamionu na
přepravu vozidel) je třeba systém
deaktivovat v systémuUconnect™5"
nebo7" HD.
35)Spodní oblast nárazníku neumývejte
prudkými proudy vody: zejména se vyhněte
elektrickému konektoru systému.
36)Pozor na opravy a přelakování v okolí
senzoru (kryt senzoru na levé straně
nárazníku). Při čelním nárazu se může
senzor automaticky deaktivovat a na displeji
se pak zobrazí výzva k opravě senzoru. I
bez upozornění na poruchu systém
vypněte, jestliže máte podezření, že byla
změněna poloha radarového senzoru (např.
čelním nárazu pomalou rychlostí nebo při
parkování). V těchto případech se obraťte
na servisní síť Fiat, kde radarový senzor
ustaví do osy nebo jej vymění.
SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Následující ochranné systémy patří mezi
nejdůležitější bezpečnostní výbavy
vozidla:
bezpečnostní pásy;
systém SBR (Seat Belt Reminder);
opěrka hlavy;
zádržné systémy dětí;
Přední, boční airbagy a roletové
airbagy (jsou-li ve výbavě).
Věnujte maximální pozornost
informacím uvedeným na následujících
stránkách. Je velmi důležité, aby byly
ochranné systémy používány správně
pro zajištění co největší možné
bezpečnosti řidiče a cestujících.
Nastavování opěrek hlavy je popsáno
v části „Opěrky hlavy“ v kapitole
„Seznámení s vozidlem“.
79

Délku bezpečnostního pásu je nutno
vždy uzpůsobit podle tělesných
rozměrů cestujících: tímto opatřením se
značně snižuje riziko zranění při nehodě
vozidla.
Pás je správně nastaven, když vede asi
v polovině mezi koncem ramene
a krkem.
POZOR
72)Během jízdy nestlačte tlačítko 3.
73)Pokud nejsou cestující na zadním
sedadle připoutáni bezpečnostním pásem,
v případě prudkého nárazu se jednak sami
vystavují velkému riziku, jednak představují
nebezpečí pro cestující na předních
místech.
74)Výškové nastavení ukotvení
bezpečnostního pásu provádějte pouze ve
stojícím voze.75)Po každém nastavení výšky
bezpečnostního pásu zkontrolujte, zda je
držadlo řádně zajištěno v některé
z přednastavených poloh. Proto
s uvolněným tlačítkem 1 zatlačte ještě dolů,
aby mohlo upevňovací zařízení zaskočit do
některé z přednastavených poloh, pokud
se tak ještě nestalo.
SYSTÉM SBR (Seat
Belt Reminder)
(u příslušné verze vozidla)
Systém SBR (je-li) upozorňuje cestující
na předních a zadních místech na
nezapnutí příslušného bezpečnostního
pásu.
Nezapnutí příslušného bezpečnostního
pásu signalizuje systém vizuálně
(rozsvícením kontrolek na přístrojové
desce a symbolů na displeji)
a zvukovou výstrahou (viz informace
níže).
POZN.: Pro vypnutí zvukové výstrahy se
obraťte na autorizovaný servis Fiat.
Zvukovou výstrahu je pak možné
kdykoli znovu aktivovat v menu displeji
(viz "Displej" v kapitole "Seznámení
s přístrojovou deskou").
Signalizace kontrolky
bezpečnostních pásů předních
sedadel
Přepnutím zapalování na MAR se
kontrolka
(obr. 89 pro verze
s multifunkčním displejem nebo viz
obr. 90 pro verze s konfigurovatelným
multifunkčním displejem) rozsvítí na
několik sekund bez ohledu na stav
bezpečnostních pásů.
Jakmile vozidlo stojí a bezpečnostní pás
řidiče nebo spolucestujícího je
rozepnutý (a spolucestující sedí ve
8806056J0003EM
81

Při rozepnutí zadního bezpečnostního
pásu se jednak rozsvítí příslušný symbol
na displeji, jednak se aktivuje zvuková
výstraha (tři "pípnutí").
Symboly se také rozsvítí asi na
30 sekund při každém zavření jedněch
zadních dveří.
Symbol změní stav opětným zapnutím
příslušného bezpečnostního pásu.Po asi 30 sekundách od poslední
signalizace symboly týkající se zadních
sedadel zhasnou bez ohledu na stav
pásu.
UPOZORNĚNÍ
U zadních sedadel indikuje systém SBR
jen nezapnuté nebo zapnuté
bezpečností pásy, ale nikoli, zda na
sedadle sedí případný cestující.
Kontrolky/symboly zůstanou zhasnuté,
pokud jsou při přepnutí zapalování do
polohy MAR všechny bezpečnostní
pásy (přední i zadní) zapnuté.
U zadních míst se symboly aktivují po
několika sekundách od přepnutí
zapalování do polohy MAR bez ohledu
na stav bezpečnostních pásů (tzn. i
když jsou všechny bezpečnostní pásy
zapnuté).
Všechny kontrolky/symboly se rozsvítí,
jakmile alespoň jeden bezpečnostní pás
změní stav ze zapnutého na rozepnutý
a naopak.
PŘEDPÍNAČE
Pro zvýšení účinnosti předních
bezpečnostních pásů je vozidlo
vybaveno přepínači bezpečnostních
pásů, které při silném nárazu zatáhnou
bezpečnostní pás zpět o několik
centimetrů a tím zajistí dokonalé přilnutí
pásu k tělu cestujícího ještě dříve, než je
pás zadrží působením síly nárazu.
Aktivace předpínačů se pozná podle
vtažení pásu do navíječe.
V tomto modelu je i další předepínací
zařízení (nainstalované v oblasti nožní
lišty), jehož zásah se pozná podle
zkrácení kovového lana a navinutí
chráničky.
Při zásahu předpínače se může uvolnit
malé množství kouře, který není
škodlivý a neznamená vypuknutí
požáru.
Předpínač nevyžaduje žádnou údržbu
ani mazání: jakýmkoli zásahem do
předpínače se sníží jeho účinnost.
Pokud při mimořádných okolnostech
(velká voda, mořský příliv atd.) pronikne
do zařízení voda a/nebo bahno, je
nutné se obrátit na autorizovaný servis
Fiat a nechat ho vyměnit.
UPOZORNĚNÍ Pro zajištění co
nejúčinnější ochrany předpínačem je
nutné, aby bezpečnostní pás dobře
přiléhal k hrudi a bokům.
92P2000011-000-000
83

zabraňte vniknutí vody do navíječů:
fungují správně jen v případě, že do
nich nepronikne voda;
jakmile bezpečnostní pásy vykazují
stopy po opotřebení nebo natržení, je
nutno je vyměnit.
POZOR
76)Předpínač se dá použít jen jednou.
Jestliže dojde k aktivaci předpínače, je
nutno jej nechat vyměnit v autorizovaném
servisu Fiat.
77)Je přísně zakázáno demontovat
komponenty bezpečnostního pásu
a předpínače či do nich jinak zasahovat.
S pásy smějí zacházet výhradně
kvalifikovaní a autorizovaní technici.
V každém případě se obracejte na
autorizovaný servis Fiat.
78)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se
o ně zády a mějte na paměti, že
bezpečnostní pás musí dobře přiléhat
k hrudi a k bokům. Bezpečnostními pásy se
připoutejte při každé jízdě na předních i
zadních sedadlech! Nezapnutím
bezpečnostních pásů se v případě nárazu
zvyšuje nebezpečí těžkého úrazu nebo
smrti.
79)Pokud byl bezpečnostní pás vystaven
silnému namáhání, například v důsledku
dopravní nehody, je třeba ho vyměnit celý
včetně ukotvení, upevňovacích šroubů
a předpínačů. Na pásu sice nemusejí být
na první pohled patrné závady, ale nemusel
by již být funkční.
UPOZORNĚNÍ
37)Zásahy, při nichž vzniknou v oblasti
atd.e nárazy, vibrace či lokální ohřev (více
než 100 °C po dobu nanejvýš šest hodin),
jej mohou poškodit nebo aktivovat. Pro
případné zásahy na těchto dílech se
obraťte na autorizovaný servis Fiat.
OCHRANNÉ
SYSTÉMY PRO DĚTI
BEZPEČNÁ PŘEPRAVA
DĚTÍ
80) 81) 82) 83)
Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí
cestovat vsedě a být zajištěné
patřičnými zádržnými systémy, aby byly
co nejvíce ochráněny v případě nárazu.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech
členských zemích Evropské unie.
Děti vysoké do 1,50 metru a do 12 let
věku musejí být chráněny vhodnými
zádržnými systémy a měly by cestovat
na zadních místech.
Statistiky nehod ukazují, že zadní
sedadla poskytují větší záruky pro
bezpečnost dětí.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě
zcela vyvinuté svaly a kosti. Pro správné
zadržení při nárazu jsou proto potřeba
jiné zádržné systémy než bezpečnostní
pásy dospělých, aby se minimalizovalo
riziko poranění při nehodě, prudkém
zabrzdění či nenadálém manévru.
Děti musejí sedět v bezpečné
a pohodlné poloze.
85

pásy. Jejich objem ve chvíli maximálního
nafouknutí umožní zaplnit většinu
prostoru mezi volantem a řidičem
a mezi palubní deskou
a spolucestujícím.
Při nárazech menší síly, (při kterých
stačí přidržení bezpečnostním pásem),
airbagy nezasahují.
Je proto nezbytné jezdit se zapnutými
bezpečnostními pásy, které zajistí
správnou polohu těla v případě čelního
nárazu.
Čelní airbag na straně řidiče
Airbag tvoří vak složený v prostoru
uprostřed volantu; při nárazu se
okamžitě nafoukne obr. 105.
Čelní airbag na straně
spolucestujícího
Airbag tvoří vak složený v prostoru
v palubní desce obr. 106: vak má větší
rozměr než u airbagu řidiče.Čelní airbag na straně
spolucestujícího a dětské
autosedačky
Dětské autosedačky, které se montují
proti směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolucestujícího:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění.
DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolucestujícího obr. 107.Deaktivace airbagu na straně
spolucestujícího: čelní a boční
airbag na ochranu pánve, hrudníku
a ramene
Pokud je nezbytné přepravovat na
předním sedadle dítě na dětské
sedačce montované proti směru jízdy,
je nezbytné deaktivovat čelní airbag na
straně spolucestujícího a přední boční
airbagy.
Airbagy se deaktivují v menu displeje
(viz pokyny uvedené v části „Displej“
v kapitole „Seznámení s přístrojovou
deskou“).
Uprostřed přístrojové desky obr. 108 je
kontrolka
.
Přepnutím zapalování na MAR se
kontrolka rozsvítí asi na osm sekund.
Pokud se nerozsvítí, obraťte se na
autorizovaný servis Fiat.10506106J0001EM
10606106J0002EM10706106J0003EM
99

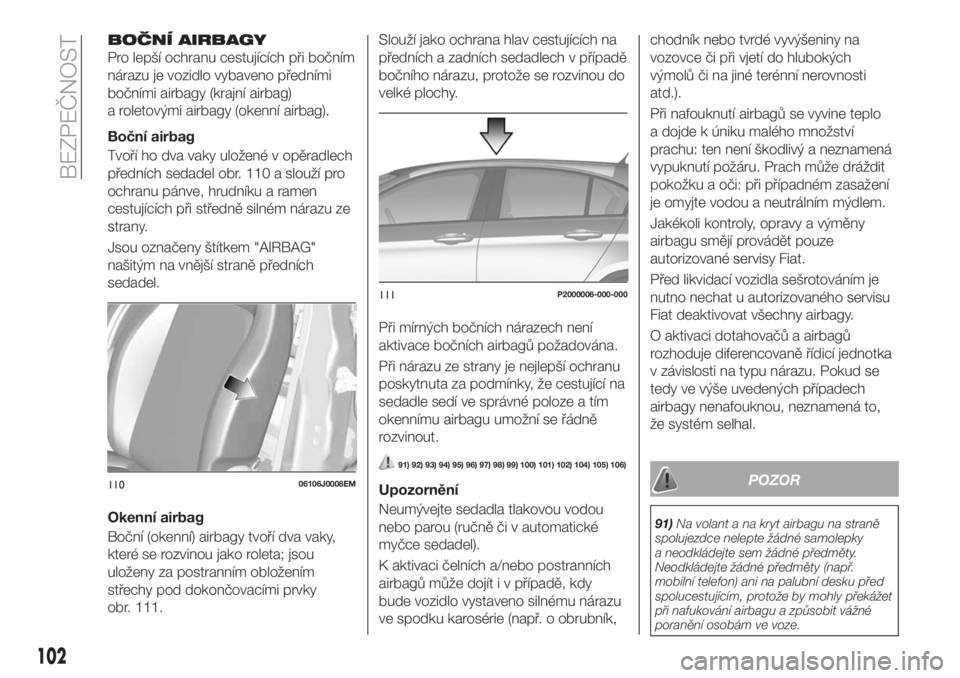

BOČNÍ AIRBAGY
Pro lepší ochranu cestujících při bočním
nárazu je vozidlo vybaveno předními
bočními airbagy (krajní airbag)
a roletovými airbagy (okenní airbag).
Boční airbag
Tvoří ho dva vaky uložené v opěradlech
předních sedadel obr. 110 a slouží pro
ochranu pánve, hrudníku a ramen
cestujících při středně silném nárazu ze
strany.
Jsou označeny štítkem "AIRBAG"
našitým na vnější straně předních
sedadel.
Okenní airbag
Boční (okenní) airbagy tvoří dva vaky,
které se rozvinou jako roleta; jsou
uloženy za postranním obložením
střechy pod dokončovacími prvky
obr. 111.Slouží jako ochrana hlav cestujících na
předních a zadních sedadlech v případě
bočního nárazu, protože se rozvinou do
velké plochy.
Při mírných bočních nárazech není
aktivace bočních airbagů požadována.
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující na
sedadle sedí ve správné poloze a tím
okennímu airbagu umožní se řádně
rozvinout.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Upozornění
Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické
myčce sedadel).
K aktivaci čelních a/nebo postranních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie (např. o obrubník,chodník nebo tvrdé vyvýšeniny na
vozovce či při vjetí do hlubokých
výmolů či na jiné terénní nerovnosti
atd.).
Při nafouknutí airbagů se vyvine teplo
a dojde k úniku malého množství
prachu: ten není škodlivý a neznamená
vypuknutí požáru. Prach může dráždit
pokožku a oči: při případném zasažení
je omyjte vodou a neutrálním mýdlem.
Jakékoli kontroly, opravy a výměny
airbagu smějí provádět pouze
autorizované servisy Fiat.
Před likvidací vozidla sešrotováním je
nutno nechat u autorizovaného servisu
Fiat deaktivovat všechny airbagy.
O aktivaci dotahovačů a airbagů
rozhoduje diferencovaně řídicí jednotka
v závislosti na typu nárazu. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že systém selhal.POZOR
91)Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty (např.
mobilní telefon) ani na palubní desku před
spolucestujícím, protože by mohly překážet
při nafukování airbagu a způsobit vážné
poranění osobám ve voze.
11006106J0008EM
111P2000006-000-000
102
BEZPEČNOST

92)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
93)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.
94)Ohledně deaktivace airbagů v menu
přístrojové desky viz kapitolu "Seznámení
s vozidlem", "Položky menu".
95)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
96)Neopírejte se hlavou, pažemi či lokty
o dveře, o okna či o oblast, kde se
nacházejí okenní airbagy, aby při jejich
případném nafukování nedošlo k úrazu.
97)Nikdy nevyklánějte hlavu, paže a lokty
z oken.98)Jestliže se při otočení klíčku
v zapalování na MAR kontrolka
nerozsvítí nebo se rozsvítí za jízdy, je
možné, že je v některém ze zádržných
systémů závada. V takovém případě by se
airbagy nebo přepínače bezpečnostních
pásů nemusely při nehodě aktivovat nebo
by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat
v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
99)U některých verzí vozidla se při závadě
kontrolky
(na panelu na přístrojové
desce) rozsvítí kontrolkana přístrojové
desce a airbagy na straně spolucestujícího
se deaktivují.
100)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
101)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
102)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.103)Se zapalováním na poloze MAR se
mohou airbagy aktivovat i s vypnutým
motorem a stojícím vozem, pokud do něj
narazí jiné jedoucí vozidlo. Jestliže je aktivní
airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy,
se NESMĚJÍ na toto přední sedadlo
upevnit ani do vozidla, které bude stát. Při
aktivaci by mohl airbag přivodit dítěti
smrtelné zranění. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že se zapalováním v poloze STOP
se nebude při nárazu aktivovat žádné
bezpečnostní zařízení (airbag či předpínač):
v takových případech nelze neaktivaci
těchto zařízení považovat za závadu
systému.
104)Závada kontrolky
je indikována
rozsvícením symbolu závady airbagu
a zobrazením příslušného upozornění na
displeji přístrojové desky (nebo se -
u příslušné verze vozidla - rozbliká kontrolka
obecné závady). Pyrotechnické nálože
nebudou odpojeny. Než budete pokračovat
v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
105)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače bezpečnostních pásů.
103
