2018 FIAT TIPO 4DOORS Käyttö- ja huolto-ohjekirja (in in Finnish)

käsittele irrotuslaitetta 1
kuva 11 (vasen tai oikea) selkänojan
halutun osan taittamiseksi.
Tavaratilan laajentaminen
kokonaan
Taittamalla takaistuin kokonaan alas
käytettävissä on koko kuormaustila.
Toimi seuraavasti:
laske takaistuimen päätuki kokonaan
alas
käsittele irrotuslaitteita 1 selkänojan
oikean ja vasemman puolen
taittamiseksi toimien edellä kuvatulla
tavalla.
Selkänojien nostaminen ylös
13)
Nosta selkänojat työntämällä niitä
taaksepäin, kunnes molemmat
lukitusmekanismit lukkiutuvat.Tarkista silmämääräisesti, että punaiset
merkit ovat hävinneet näkyvistä
irrotuslaitteissa 1 kuva 11. Punaiset
merkit osoittavatkin, että selkänoja ei
ole kunnolla kiinnittynyt. Työnnä
vasempaan vyölukkoon (se, jossa ei ole
punaista vapautusvipua aukossa)
ensimmäinen kiinnityskieleke, joka
sijaitsee keski-istuimen turvavyön
diagonaalisen osan päässä.
VAROITUS Kun takaistuin nostetaan
alas lasketusta asennosta normaaliin
asentoon, muista laittaa turvavyö oikein
paikalleen, jotta se on aina
käytettävissä.
HUOMIO
11)Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
12)Kun päästät säätövivusta irti, tarkista
aina istuimen lukittuminen yrittämällä siirtää
sitä eteen- ja taaksepäin. Jos istuin ei lukitu
paikoilleen, se voi liikkua yllättäen ajon
aikana ja aiheuttaa ajoneuvon hallinnan
menetyksen.
13)Varmista, että selkänojat on kiinnitetty
kunnolla molemmilta puolilta (”punaiset
merkit" eivät näy), jotta mahdollisen
äkkinäisen jarrutuksen yhteydessä
selkänoja ei voi syöksyä eteenpäin ja
vahingoittaa matkustajia.14)Henkilöiden, jotka kärsivät ihon
herkkyydestä iän, kroonisten sairauksien,
sokeritaudin, selkäytimen vaurioiden,
lääkehoitojen, alkoholin käytön, väsymisen
tai muiden fyysisten syiden vuoksi, on
oltava varovaisia lämmitettyä istuinta
käytettäessä. Se voi aiheuttaa
palovammoja myös alhaisilla lämpötiloilla,
erityisesti pitkään käytettäessä.
15)Älä laita istuimen istuinosaan tai
selkänojalle esineitä, jotka voivat
aikaansaada lämmön eristystä, kuten peitto
tai tyyny. Tämä voi aiheuttaa istuimen
lämmitysjärjestelmän ylikuumenemisen.
Ylikuumentuneelle istuimelle istuminen voi
aiheuttaa vakavia palovammoja istuimen
pinnan lämpötilan nousemisen vuoksi.
VAROITUS
4)Istuinten kangasverhoilu on mitoitettu
kestämään pitkään kulutusta ajoneuvon
normaalin käytön aikana. On kuitenkin
vältettävä voimakasta ja/tai pitkäaikaista
vaatteiden lisävarusteiden, kuten
metallivöiden, kiinnikkeiden, tarranauhojen
ja vastaavien hankausta, koska nämä
paikallisesti vaikuttaen sekä kuituja
voimakkaasti painaen saattavat aiheuttaa
kuitujen rikkoutumisen ja siten päällysteen
vahingoittumisen.
1104066J0007EM
15

PÄÄTUKI
ETUISTUINTEN PÄÄTUKI
16)
Säätö
Päätukien korkeus voidaan säätää
4 esiasetettuun asentoon (kokonaan
ylös / 2 keskiasentoon / kokonaan
alas).
Säätö ylöspäin: nosta päätukea, kunnes
ne napsahtaa paikoilleen.
Säätö alaspäin: paina painiketta 1
kuva 12 ja laske päätukea.
Poistaminen
Poista päätuki seuraavalla tavalla:
kallista istuimen selkänoja (jotta
kosketus kattoon estetään)
paina kahden tukiosan sivuilla olevia
molempia painikkeita 1 ja 2 kuva 12 ja
vedä päätuki pois.
VAROITUS Poistetut päätuet tulee aina
palauttaa asianmukaisesti paikoilleen
ennen ajoneuvon normaalin käytön
jatkamista.
TAKAISTUINTEN PÄÄTUKI
16)
Säätö
Takaistuimissa on kaksi
korkeussäädettävää päätukea
sivuistuimissa ja yksi keskellä (jos
varusteena), jotka voidaan säätää
3 esiasetettuun asentoon (kokonaan
ylös / keskelle / kokonaan alas).
Säätö ylöspäin: nosta päätukea, kunnes
ne napsahtaa paikoilleen.
Takaistuimilla ei saa matkustaa istuimen
pääntuki muussa kuin käyttöasennossa
(kokonaan alhaalla).Joissakin malleissa kuva 13 näkyvä
tarra muistuttaa käyttäjää säätämään
keskimmäisen takaistuimen päätuen
asianmukaisesti nostamalla se ylös
toiseen esiasetetuista asennoista.
VAROITUS Kun päätukia ei käytetä, ne
tulee asettaa kokonaan alas
lepoasentoon, jotta ne eivät estä
näkyvyyttä.
Säätö alaspäin: paina painiketta 1
kuva 14 ja laske päätukea.
Poisto
Poista päätuki seuraavalla tavalla:
nosta päätuki kokonaan ylös;
paina kahden tukiosan sivuilla olevia
painikkeita 1 ja 2 kuva 14 ja vedä
päätuki pois.
1204076J0001EM
1304076J0002EM
1404076J0003EM
16
AJONEUVON TUNTEMINEN

NOTA Versiot taittuvilla takaistuimien
selkänojilla, käsittele vapautusvipua
selkänojien taittamiseksi noin
45 astetta, jotta helpotetaan päätukien
irrotusta.
VAROITUS Poistetut päätuet tulee aina
palauttaa asianmukaisesti paikoilleen
ennen ajoneuvon normaalin käytön
jatkamista.
HUOMIO
16)Päätuet tulee säätää niin, että ne ovat
pään korkeudella (ei niskan korkeudella).
Vain kyseisessä tapauksessa ne suojaavat
asianmukaisesti. Kaikki poistetut päätuet
tulee palauttaa asianmukaisesti paikoilleen,
jotta ne suojaavat matkustajia mahdollisissa
törmäystilanteissa: noudata edellä
annettuja ohjeita.
OHJAUSPYÖRÄ
17) 18)
SÄÄDÖT
Ohjauspyörä voidaan säätää korkeus-
ja pituussuunnassa.
Säädön suorittamiseksi vie vipu 1
kuva 15 alaspäin asentoon B, sen
jälkeen säädä ohjauspyörä sopivaan
asentoon ja lopuksi lukitse se kyseiseen
asentoon siirtäen uudelleen vipu
1 asentoon A.
HUOMIO
17)Säädöt on suoritettava ainoastaan
ajoneuvo pysäytettynä ja moottori
sammutettuna.18)On ehdottomasti kiellettyä muuttaa
ohjausjärjestelmää tai ohjauspylvästä (esim.
varkaudenestojärjestelmän asentaminen)
kolmansien osapuolten toimesta. Muutoin
järjestelmän toiminta voi heikentyä ja takuu
mitätöityä, ja voi myös aiheuttaa vakavia
turvallisuusriskejä ja tehdä ajoneuvosta
standardista poikkeavan.
1504086J0001EM
17

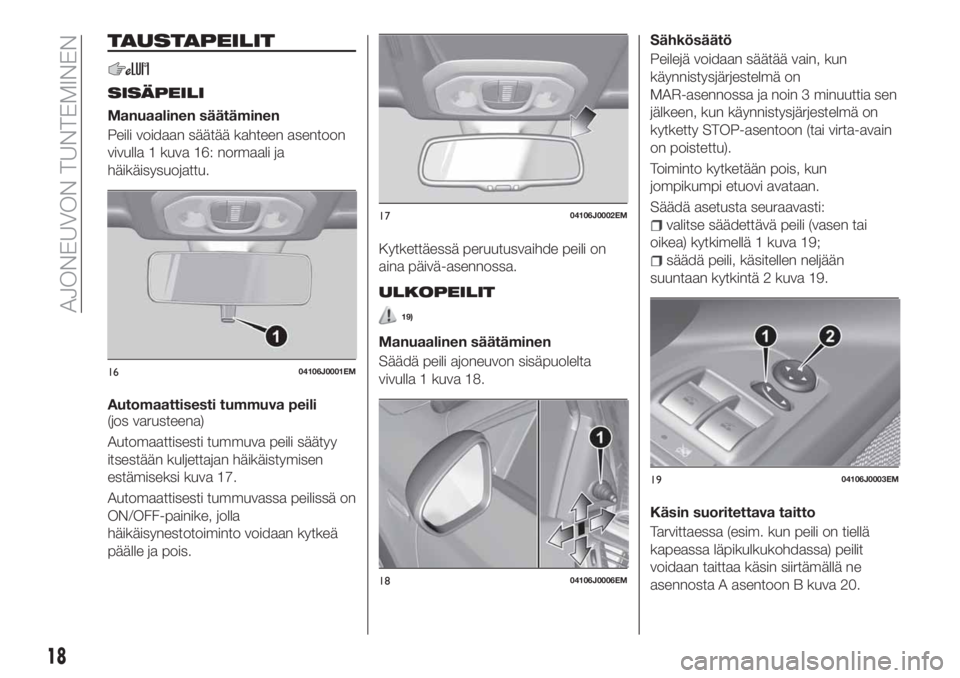

TAUSTAPEILIT
SISÄPEILI
Manuaalinen säätäminen
Peili voidaan säätää kahteen asentoon
vivulla 1 kuva 16: normaali ja
häikäisysuojattu.
Automaattisesti tummuva peili
(jos varusteena)
Automaattisesti tummuva peili säätyy
itsestään kuljettajan häikäistymisen
estämiseksi kuva 17.
Automaattisesti tummuvassa peilissä on
ON/OFF-painike, jolla
häikäisynestotoiminto voidaan kytkeä
päälle ja pois.Kytkettäessä peruutusvaihde peili on
aina päivä-asennossa.
ULKOPEILIT
19)
Manuaalinen säätäminen
Säädä peili ajoneuvon sisäpuolelta
vivulla 1 kuva 18.Sähkösäätö
Peilejä voidaan säätää vain, kun
käynnistysjärjestelmä on
MAR-asennossa ja noin 3 minuuttia sen
jälkeen, kun käynnistysjärjestelmä on
kytketty STOP-asentoon (tai virta-avain
on poistettu).
Toiminto kytketään pois, kun
jompikumpi etuovi avataan.
Säädä asetusta seuraavasti:
valitse säädettävä peili (vasen tai
oikea) kytkimellä 1 kuva 19;
säädä peili, käsitellen neljään
suuntaan kytkintä 2 kuva 19.
Käsin suoritettava taitto
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa) peilit
voidaan taittaa käsin siirtämällä ne
asennosta A asentoon B kuva 20.
1604106J0001EM
1704106J0002EM
1804106J0006EM
1904106J0003EM
18
AJONEUVON TUNTEMINEN

Lämmitetyt
Painamalla painiketta
(lämmitetty
takaikkuna) kojelaudan keskipaneelissa,
aktivoidaan ulkoisten taustapeilien
huurteenpoisto / sulatus.
HUOMIO
19)Kuljettajan puoleinen ulkoinen
taustapeili on kaareva ja muuttaa siksi
hieman etäisyysvaikutelmaa.
ULKOVALOT
Vasemmalla oleva vipu 1
kuva 21 sisältää useimpien ulkovalojen
ohjaimet. Ulkovalaistus toimii myös, kun
virta-avain on MAR-asennossa. Kun
ulkovalot sytytetään, mittaritaulu ja
kojetaulun käyttölaitteet syttyvät.
AUTO TOIMINTO(Hämäräanturi)
(jos varusteena)
Tuulilasiin sijoitettu infrapuna-anturi, joka
on kytketty sadetunnistimeen, mittaa
ajoneuvon ulkopuolisen valon
voimakkuutta näytön valikon tai
Uconnect™-järjestelmän (jos
varusteena) kautta asetetulla
valoherkkyydellä.Mitä suurempi herkkyys on, sitä
vähemmän ulkovaloa tarvitaan
ulkovalojen automaattiseen
sytyttämiseen.
Toiminnon käynnistäminen
Kierrä vasemman vivun säätörengas
asentoon
.
Toiminnon kytkeminen pois päältä
Toiminto kytketään pois kiertämällä
vasemman vivun säätörengas muuhun
asentoon kuin
.
LÄHIVALOT
Virta-avain MAR-asennossa kierrä
säätörengas 1 kuva 21 asentoon
.
Kun aktivoidaan lähivalot, huomiovalot
sammuvat ja lähivalot, takaseisontavalot
ja rekisterikilven valot syttyvät.
Mittaritaululla valaistuu merkkivalo
.
PÄIVÄAJOVALOT (D.R.L.)"Daytime Running Lights"
20) 21)
Avain MAR-asennossa ja säätörengas
asennossa
, huomiovalot ja
takaseisontavalot syttyvät
automaattisesti; muut valot ja
sisävalaistus pysyvät sammutettuina.
Jos huomiovalot kytketään pois
(tietyissä versioissa/markkina-alueilla),
säätörengas käännettynä asentoon
,
mikään valo ei syty.
2004106J0004EM
2104126J0001EM
19

SUMUVALOT(jos varusteena)
Sumuvalojen painike sijaitsee
vasemmassa ohjauspaneelissa (painike
1 kuva 22 ). Sumuvalojen palaessa
mittaritauluun syttyy merkkivalo
.
Kun käynnistysjärjestelmä on
MAR-asennossa ja seisontavalot ja
lähivalot on sytytetty, sytytä sumuvalot
painamalla painiketta 1.
Sammuta sumuvalot painamalla
uudelleen painiketta 1 tai käännä
vasemman vivun säädin kuva 21
tai
kytke käynnistys STOP-asentoon.
Cornering lights
Toiminto aktivoituu, jos lähivalojen
ollessa päällä ja nopeuden ollessa alle
40 km/h, ohjauspyörää käännetään
runsaasti tai suuntavilkku sytytetään,
sumuvaloon integroitu valo syttyy, joka
parantaa näkymiskulmaa yöllä.
TAKASUMUVALO(jos varusteena)
Takasumuvalojen painike sijaitsee
vasemmassa ohjauspaneelissa (painike
1 kuva 23 ). Takasumuvalojen palaessa
mittaritauluun syttyy merkkivalo
.
Kun käynnistysjärjestelmä on
MAR-asennossa ja lähivalot tai
sumuvalot on sytytetty, sytytä
takasumuvalot painamalla painiketta 1.
Sammuta takasumuvalot painamalla
uudelleen painiketta 1 tai käännä
vasemman vivun säädin kuva 21
tai
kytke käynnistys STOP-asentoon.
PYSÄKÖINTIVALOT
Valot sytytetään, käynnistysjärjestelmä
STOP-asennossa tai avain poistettuna,
viemällä vasemman vivun säätörengas
ensin asentoon
ja sitten asentoon
.Mittaritaululla syttyy merkkivalo
.
Sammuta valot toistamalla samat
toimet uudelleen.
Äänimerkki soi, kun pysäköintivalot on
sytytetty ja kuljettajan ovi avataan.
Äänimerkki sammuu heti, kun
kuljettajan ovi suljetaan.
VALOJEN VIIVÄSTETTY
SAMMUTUS (Follow me
home)
Aktivointi
Siirrä käynnistysjärjestelmä
STOP-asentoon
Vedä vasen vipu 2 minuutin kuluessa
kaukovalojen vilkutusasentoon, jokainen
vivun liike vastaan 30 sekunnin
lisäviivettä valojen sammutuksessa aina
210 sekunnin enimmäisaikaan saakka
(vastaa 7 vilkutusta).
Pois kytkentä
Pidä vasen vipu kaukovalojen
vilkutusasennossa muutaman sekunnin
ajan tai käännä virta-avain
MAR-asentoon tai odota aiemmin
asetetun kestoajan päättymistä.
KAUKOVALOT
Vasemman vivun säätörengas
asennossa
, työnnä vipua
eteenpäin kojelautaa kohti (vakaa
asento). Mittaritaululla valaistuu
merkkivalo
. Ne sammuvat
vetämällä vipua ohjauspyörää kohti.
2204126J0008EM
2304126J0009EM
20
AJONEUVON TUNTEMINEN

Vilkut
Vedä itseäsi kohti vasen vipu 1 kuva 24,
palautuvaan asentoon; kun vapautat
vivun, se palaa automaattisesti
vakaaseen keskiasentoon.
Kaukovalojen palaessa mittaritauluun
syttyy merkkivalo
.
SUUNTAVILKUT
Aseta vasen vipu 1 kuva 24 asentoon
(pysyvä):
ylös: oikea suuntavilkku vilkkuu
alas: vasen suuntavilkku vilkkuu.
Mittaritaululla vilkkuu merkkivalo
tai
.
Suuntavilkut kytkeytyvät pois
automaattisesti, kun ajoneuvo palautuu
suoraan ajolinjaan tai kun päiväajovalot
(DRL)/seisontavalot sytytetään."Lane Change" -toiminto (kaistan
vaihto)
Jos haluat ilmoittaa kaistan vaihdosta,
vie vasen vipu epävakaaseen asentoon
alle puoleksi sekunniksi.
Valitulla puolella oleva suuntavilkku
vilkkuu 5 kertaa ja sammuu sitten
automaattisesti.
GREETING LIGHTS
Kun käynnistysjärjestelmä on
asennossa MAR, tällä toiminnolla
voidaan aktivoida 25 sekunnin ajaksi
seisontavalot ja rekisterikilven valot aina,
kun ajoneuvon ovien lukitus avataan
etä-avaimella.
Toiminto voidaan kytkeä päälle ja pois
näytön valikosta taiUconnect™-
järjestelmän kautta.
Toiminto kytkeytyy pois automaattisesti
aktivointiajan (25 sekuntia)
umpeutuessa tai kun ajoneuvon ovet
lukitaan uudelleen tai
käynnistysjärjestelmä kytketään
johonkin muuhun kuin MAR-asentoon.
VALOJEN SUUNTAUKSEN
SÄÄTÄMINEN
Valojen suuntauksen korjain
Valojen suuntauksen korjain toimii
ainoastaan, kun virta-avain on
MAR-asennossa ja lähivalot sytytetty.Säätöä varten käsittele painikkeita
ja
, jotka sijaitsevat ohjaimien
paneelissa.
Mittaritaulun näyttö antaa visuaalisen
ohjeen säätöä koskevasta asennosta.
Asento 0: yksi henkilö tai kaksi
henkilöä etuistuimissa
Asento 1: 4-5 henkilöä;
Asento 2: 4–5 henkilöä +
kuormitettu tavaratila;
Asento 3: kuljettaja ja ainoastaan
tavaratilaan asetettu sallittu
enimmäiskuorma.
VAROITUS Tarkista valojen suuntaus
aina, kun kuljetettavan kuorman paino
muuttuu.
2404126J0002EM
2504126J0003EM
21

MITTARITAULUN JA
KÄYTTÖLAITTEIDEN
GRAFIIKAN
VALAISTUKSEN
SÄÄTÄMINEN
Mittaritaulun ja ohjauspainikkeiden
kirkkauden voimakkuuden säätö
tapahtuu mittaritaulun päävalikon avulla
(katso ohjeita kappaleesta
"Mukautettava monitoiminäyttö").
HUOMIO
20)Päiväajovaloja voidaan käyttää
lähivalojen tilalla alueilla, joilla ajovaloja on
määräysten mukaan käytettävä myös
päivällä; vaikka ajovalojen käytölle ei olisi
pakollista, niitä voidaan kuitenkin käyttää.
21)Huomiovalot eivät korvaa lähivaloja
ajettaessa tunneleissa tai yöllä.
Päiväajovalojen käyttöä säätävät
maakohtaiset liikennesäännöt, joita on
noudatettava.
SISÄVALOT
KATTOLAMPPU EDESSÄ
Yhden lampun valo
Valon sytyttämiseksi/sammuttamiseksi
käsittele painiketta kuva 26:
asennossa 1: valo aina sammutettu;
asennossa 2: valo aina päällä;
asento 0: valo syttyy, kun avataan
yksi ovi.
Monilamppuinen valo
Valon lamput sytytetään ja
sammutetaan kytkimellä 1 kuva 27.
Kytkimen 1 asennot:
keskiasento: lamput 2 ja
5 syttyvät/sammuvat, kun ovet
avataan/suljetaan;
vasemmalle painettuna (OFF): lamput
2 ja 5 eivät pala koskaan;
oikealle painettuna (): lamput
2 ja 5 palavat aina;
Lamput syttyvät/sammuvat vähitellen.
Kytkin 3 sytyttää/sammuttaa lampun 2.
Kytkin 4 sytyttää/sammuttaa lampun 5.
Kun valot sytytetään manuaalisesti,
kattovalo sammuu automaattisesti noin
15 minuutin kuluttua akun tyhjenemisen
välttämiseksi vain, kun
käynnistysjärjestelmä on
STOP-asennossa.
Kattovalojen ajastin
Joissakin malleissa ajoneuvoon
nousemisen/ajoneuvosta poistumisen
avustamiseksi erityisesti pimeällä tai
heikosti valaistuilla alueilla käytettävissä
on kaksi ajastusvaihtoehtoa:
Ajastus ajoneuvoon noustaessa;
Ajastus ajoneuvosta poistuttaessa.
26F1B0043C
2704136J0001EM
22
AJONEUVON TUNTEMINEN
