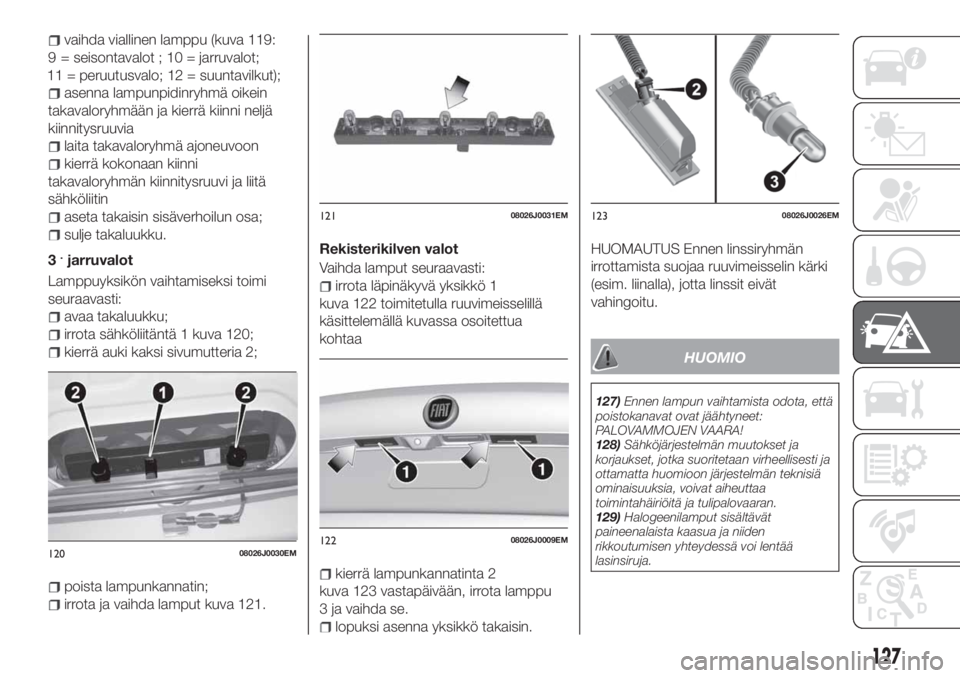

Page 129 of 244

vaihda viallinen lamppu (kuva 119:
= seisontavalot ; 10 = jarruvalot;
peruutusvalo; 12 = suuntavilkut);
asenna lampunpidinryhmä oikein
takavaloryhmään ja kierrä kiinni neljä
kiinnitysruuvia
laita takavaloryhmä ajoneuvoon
kierrä kokonaan kiinni
takavaloryhmän kiinnitysruuvi ja liitä
sähköliitin
aseta takaisin sisäverhoilun osa;
sulje takaluukku.
3
.jarruvalot
Lamppuyksikön vaihtamiseksi toimi
seuraavasti:
avaa takaluukku;
irrota sähköliitäntä 1 kuva 120;
kierrä auki kaksi sivumutteria 2;
poista lampunkannatin;
irrota ja vaihda lamput kuva 121.Rekisterikilven valot
Vaihda lamput seuraavasti:
irrota läpinäkyvä yksikkö 1
kuva 122 toimitetulla ruuvimeisselillä
käsittelemällä kuvassa osoitettua
kohtaa
kierrä lampunkannatinta 2
kuva 123 vastapäivään, irrota lamppu
3 ja vaihda se.
lopuksi asenna yksikkö takaisin.HUOMAUTUS Ennen linssiryhmän
irrottamista suojaa ruuvimeisselin kärki
(esim. liinalla), jotta linssit eivät
vahingoitu.
HUOMIO
127)Ennen lampun vaihtamista odota, että
poistokanavat ovat jäähtyneet:
PALOVAMMOJEN VAARA!
128)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
129)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
127
9
11 =
Page 130 of 244

130)Suorita lampun vaihto ainoastaan
moottori sammutettuna ja sellaisessa
paikassa, joka ei aiheuta vaaraa liikenteelle
ja jossa se voidaan vaihtaa turvallisissa
olosuhteissa (katso ohjeet kappaleesta
"Pysäköiminen"). Varmista myös
palovammojen välttämiseksi, että moottori
on kylmä.
VAROITUS
49)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
SULAKKEIDEN
VAIHTO
YLEISTÄ
131) 132) 133) 134)
50)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä.
Varokkeiden irrotuspihdit
Käytä sulakkeen vaihtamiseen
moottoritilassa olevan sulakekotelon
kannen sisäpuolella olevia pihtejä (katso
kuva 124 ).
Pihdeissä on kaksi erilaista päätä
ajoneuvon eri tyyppisten sulakkeiden
irrottamiseen.
Laita pihdit käytön jälkeen takaisin
paikalleen.
12408036J0002EM
128
HÄTÄTILANTEET
Page 131 of 244
SULAKKEISIIN PÄÄSY
Ajoneuvon sulakkeet on ryhmitelty
kolmeen yksikköön, jotka sijaitsevat
kojelaudassa, moottoritilassa ja
tavaratilan sisällä.
OHJAUSYKSIKKÖ
MOOTTORITILASSA
51)
Varokekotelo sijaitsee akun vieressä
kuva 125.Sulakkeita päästään käsittelemään
seuraavalla tavalla:
paina ruuvi 1 kuva 126 pohjaan
mukana toimitetulla ruuvimeisselillä;
käännä ruuvia samalla hitaasti
vastapäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on vapautunut, kun sen pää on
kokonaan ulkona
irrota suojus 2, antaen sen liukua
ylöspäin sivukiskoilla kuten osoitetaan
kuvassa.
125P08036J003
12608036J0006EM
129
Page 132 of 244
Sähköosien varokkeita vastaavat
numerot ovat näkyvillä kannessa.
Kun sulake on vaihdettu, toimi
seuraavasti:
aseta suojus 2 kokonaan takaisin
kotelon sivukiskoihin;
liu'uta se kokonaan ylhäältä alas
paina ruuvi 1 pohjaan mukana
toimitetulla ruuvimeisselillä;
käännä ruuvia samalla hitaasti
myötäpäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on lukittunut, kun sen pää on
kokonaan sisällä.
KOTELO KOJETAULUSSA
Ohjausyksikkö kuva 128 sijaitsee
ohjauspylvään vasemmalla puolella.
Sulakkeiden saavuttamiseksi, irrota
napsahtamalla lukittu suojus, joka
osoitetaan kohdassa kuva 127,
vetämällä sitä itseäsi kohden.
12706106J0005EM
12808036J0009EM
130
HÄTÄTILANTEET
Page 133 of 244
KOTELO TAVARATILASSA
Avaa takaluukku ja siirrä sitten
sisäverhoilun osa kuva 129 ja saavutat
ohjausyksikön 2 kuva 130 sulakkeet.
12908036J0010EM
13008036J0011EM
131
Page 134 of 244
KOTELO MOOTTORITILASSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Yksiääninen summeri F10 15
Lämmitetyt sähköiset ulkopeilit F88 7.5
Lämmitetty takalasi F20 30
KOTELO KOJETAULUSSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Etuikkunan sähkönostin (kuljettajan puoli) F47 25
Etuikkunan sähkönostin (matkustajan puoli) F48 25
Syöttö järjestelmälleUconnect
™, ilmastointi, EOBD-
järjestelmä, USB/AUX-portti (jos varusteena), ohjauspyörän
ohjaimet.F36 15
Dead Lock (kuljettajan ovilukon vapautus tietyissä
versioissa/markkina-alueilla, jos varusteena)/ovien lukituksen
vapautus/keskuslukitus/tavaratilan takaluukun lukituksen
sähköinen vapautusF38 20
Lasinpesimen pumppu F43 20
Vasen takasähköikkuna F33 25
Oikea takasähköikkuna F34 25
132
HÄTÄTILANTEET
Page 135 of 244
KOTELO TAVARATILASSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Taaempi virtapistorasia 12 V F97 15
Kuljettajan puoleisen etuistuimen lämmitin F99 10
Matkustajan puoleisen etuistuimen lämmitin F92 10
Kuljettajan puoleisen etuistuimen ristiselän säätö F90 10
HUOMIO
131)Jos sulake palaa uudelleen, ota yhteyttä Fiat-palveluverkostoon.
132)Älä koskaan vaihda sulaketta suuremman ampeeriluvun sulakkeeseen: TULIPALOVAARA.
133)Jos palanutta sulaketta EI ole mainittu tällä tai edellisellä sivulla, ota yhteyttä Fiat-palveluverkostoon.
134)Varmista ennen sulakkeen vaihto, että olet painanut käynnistyspainikkeen STOP-asentoon tai poistanut mekaanisen avaimen ja
sammuttanut ja/tai kytkenyt pois käytöstä kaikki apulaitteet.
VAROITUS
50)Älä koskaan vaihda viallista sulaketta metallisilla langoilla tai muilla materiaaleilla.
51)Jos moottoritila tarvitsee pestä, älä suuntaa vesisuihkua suoraan sulakekoteloon ja tuulilasinpyyhkimen moottoriin.
133

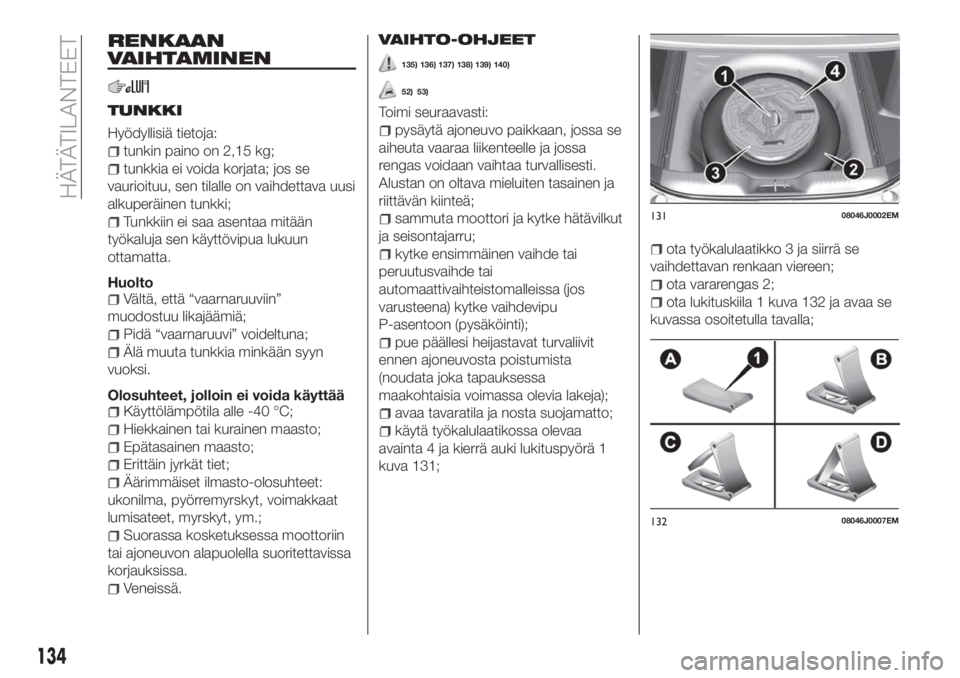

Page 136 of 244

RENKAAN
VAIHTAMINEN
TUNKKI
Hyödyllisiä tietoja:
tunkin paino on 2,15 kg;
tunkkia ei voida korjata; jos se
vaurioituu, sen tilalle on vaihdettava uusi
alkuperäinen tunkki;
Tunkkiin ei saa asentaa mitään
työkaluja sen käyttövipua lukuun
ottamatta.
Huolto
Vältä, että “vaarnaruuviin”
muodostuu likajäämiä;
Pidä “vaarnaruuvi” voideltuna;
Älä muuta tunkkia minkään syyn
vuoksi.
Olosuhteet, jolloin ei voida käyttää
Käyttölämpötila alle -40 °C;
Hiekkainen tai kurainen maasto;
Epätasainen maasto;
Erittäin jyrkät tiet;
Äärimmäiset ilmasto-olosuhteet:
ukonilma, pyörremyrskyt, voimakkaat
lumisateet, myrskyt, ym.;
Suorassa kosketuksessa moottoriin
tai ajoneuvon alapuolella suoritettavissa
korjauksissa.
Veneissä.
VAIHTO-OHJEET
135) 136) 137) 138) 139) 140)
52) 53)
Toimi seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
aiheuta vaaraa liikenteelle ja jossa
rengas voidaan vaihtaa turvallisesti.
Alustan on oltava mieluiten tasainen ja
riittävän kiinteä;
sammuta moottori ja kytke hätävilkut
ja seisontajarru;
kytke ensimmäinen vaihde tai
peruutusvaihde tai
automaattivaihteistomalleissa (jos
varusteena) kytke vaihdevipu
P-asentoon (pysäköinti);
pue päällesi heijastavat turvaliivit
ennen ajoneuvosta poistumista
(noudata joka tapauksessa
maakohtaisia voimassa olevia lakeja);
avaa tavaratila ja nosta suojamatto;
käytä työkalulaatikossa olevaa
avainta 4 ja kierrä auki lukituspyörä 1
kuva 131;
ota työkalulaatikko 3 ja siirrä se
vaihdettavan renkaan viereen;
ota vararengas 2;
ota lukituskiila 1 kuva 132 ja avaa se
kuvassa osoitetulla tavalla;
13108046J0002EM
13208046J0007EM
134
