HÄTÄVALOT
OHJAUS
Paina painiketta 2 kuva 223. Tämä
käynnistää samanaikaisesti neljä
suuntavilkkua ja sivusuuntavilkut.
Hätävilkkuja saa käyttää ainoastaan
vaaratilanteessa, jolloin muita autoilijoita
on varoitettava siitä, että joudut
pysähtymään kiellettyyn tai huonosti
näkyvään paikkaan, tai jos ajo- tai
liikenneolosuhteet ovat erikoiset.
Hätävilkut voivat automallikohtaisesti
syttyä automaattisesti voimakkaan
jarrutuksen yhteydessä. Voit sammuttaa
ne painamalla kerran painiketta 2
kuva 223.
SISÄISEN LAMPUN
VAIHTAMINEN
153) 154) 155) 156)
Kattovalot
Irrota kyseisen lampun lasi (1 kuva 224,
2 ja 3 kuva 225, 6 ja 7 kuva 226 )
ruuvimeisselillä.
Vedä lamppua alaspäin irrottaaksesi
sen paikaltaan.
Polttimon tyyppi: W6W
Vaihda poltin ja asenna lasi takaisin
painamalla.
Kartanlukuvalo
Polttimon tyyppi 2 kuva 227: 10W
Lukuvalon poltin 3 kuva 227: W5W
223T36520
224T36566
225T36567
226T36631
227T38811
143

Käsinelokeron valot
Irrota lasi ruuvimeisselin avulla.
Irrota lamppu 4 kuva 228 vetämällä se
ulos.
Lampun tyyppi: W5W
Vaihda poltin ja asenna lasi takaisin
painamalla.
Tavaratilan sisävalo
Irrota lasi ruuvimeisselin avulla.
Irrota lamppu 5 kuva 229 vetämällä se
ulos.
Lampun tyyppi: W5WVaihda poltin ja asenna lasi takaisin
painamalla.
HUOMIO
153)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
154)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
155)Vaihda lamput ainoastaan moottori
sammutettuna. Varmista myös
palovammojen välttämiseksi, että moottori
on kylmä.
156)Lamput ovat paineen alaisia ja voivat
räjähtää niitä vaihdettaessa.
Loukkaantumisvaara.
ULKOISEN LAMPUN
VAIHTAMINEN
157) 158) 159) 160) 161)
29)
Daytime Running Lights
Kierrä lampunpidintä A
kuva 230 neljäsosakierros ja ota
lamppu ulos.
Lampun tyyppi: W21W/5W.
Vaihda poltin ja asenna lampunpidin
takaisin.
Lähivalot ja kaukovalot
Kierrä peitelevyä B
kuva 230 neljäsosakierros.
Irrota liitin 2 kuva 231.
Vapauta jousi 1 kuva 231 ja poista
poltin.
228T36569
229T36568
230T36663
144
HÄTÄTILANTEET

Polttimon tyyppi: H4.
Älä kosketa polttimon linssiä. Pidä
siitä kiinni päästä.
Vaihda lamppu, kiinnitä jousi, kiinnitä
liitin ja kiinnitä peitelevy B
kuva 230 paikalleen.
Suuntavilkku
Kierrä lampunpidintä C
kuva 232 neljäsosakierros ja ota
lamppu ulos.VAROITUS Hanki Fiat-huoltoverkostolta
varapolttimo- ja sulakesarja varmuuden
vuoksi tai jos paikallinen lainsäädäntö
sitä edellyttää.
Lampun tyyppi: PY21W (oranssi
polttimo).
Sumuvalot
Valojen 3 kuva 233 vaihto:
lampunpitimeen päästään ajoneuvon
alapuolelta
irrota luukku
kierrä lampunpidintä yksi
neljäsosakierros
Lampun tyyppi: H16LL.
Lampun tyyppi kaarreajovaloilla
varustetuissa ajoneuvoissa: H11LL.Suuntavilkut
Irrota lasi (nuoli) 5 kuva 234 (käytä
apuna ruuvimeisseliä ja suojaa sen pää
kankaalla ajoneuvon maalipinnan
vahingoittumisen välttämiseksi).
Kierrä lampunpidintä 4
kuva 234 neljäsosakierros ja ota
lamppu ulos.
Lampun tyyppi: W5W tai automallista
riippuen WY5 W.
Lisäajovalot
Jos haluat asentaa ajoneuvoosi
sumuvalot tai lisäkaukovalot, kysy
lisätietoja Fiat-huoltoverkostosta.
Takavaloyksikkö tyyppi A
Irrota ruuvit 1 kuva 235.231T36664
232T36665
233T36667
234T36674
145

Käännä valoryhmää A kuva 235 hieman
ja irrota se päästäksesi käsiksi
lampunpitimiin 2 kuva 236.
Irrota lampunpidin kiertämällä sitä
neljänneskierros vastapäivään.
Irrota polttimot painamalla kevyesti ja
kiertämällä samalla neljänneskierros
vastapäivään.Suuntavilkut 3 kuva 237:
bajonettikanta PY 21W.
Seisonta- ja jarruvalot 4
kuva 237: bajonettikanta P 21/5W.
Takavaloyksikkö tyyppi B
Irrota ruuvit 5 kuva 238.
Poista valoryhmä B kuva 238.
Kierrä lampunpidintä 6 tai 7 kuva 239 ja
irrota se.Vaihda viallinen lamppu.
Asenna lampunkanta ja kiinnitä se
kiertämällä.
Tarkista, että se kiinnittyy kunnolla.
Aseta valoyksikkö paikalleen ja kierrä se
kiinni.
Takasumuvalo (vain kuljettajan
puolella) 6:lamppu W16W.
Peruutuvalo 7:bajonettikanta
W16W.
Lisäjarruvalo kaksiosaisissa
takaovissa
Irrota mutterit 8 kuva 240.
235T36675
236T36676
237T36677
238T36679
239T36680
146
HÄTÄTILANTEET

Vedä lamppuyksikkö ulos, jotta pääset
käsiksi lamppuun 9 kuva 241.
Lamppu P 21W.
Lisäjarruvalo takaluukussa
Irrota mutterit 10 kuva 242.Poista valoryhmä ulkopuolelta, jotta
pääset lamppuun 11 kuva 243.
Bajonettikanta P 21W.
Rekisterikilven valo
Lamppuun päästään samalla tavolla
sekä kaksoistakaovi- että
takaluukkumalleissa.
Irrota lasi 12 kuva 245 (ruuvimeisselin
avulla).Poista valaisimen suojus, jotta saat
lampun esille.
Lampun tyyppi: W5W.
HUOMIO
157)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
158)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
159)Vaihda lamput ainoastaan moottori
sammutettuna. Varmista myös, että
moottori on kylmä. PALOVAMMOJEN
VAARA!
160)Konepeiton alla tehtävissä töissä on
otettava huomioon, että sähköventtiili voi
käynnistyä itsestään milloin tahansa.
Loukkaantumisvaara.
240T36681
241T36682
242T36683
243T36684
245T38814
147

161)Lamput ovat paineen alaisia ja voivat
räjähtää niitä vaihdettaessa.
Loukkaantumisvaara.
VAROITUS
29)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
SULAKKEET
MATKUSTAMOSSA
Sulakkeet matkustamossa A
Jos jokin sähkölaite lakkaa toimimasta,
tarkista sulakkeet. Irrota tavaratilan
luukku A kuva 246.
162) 163) 164) 165) 166)
30) 31)
VAROITUS Hanki Fiat-huoltoverkostolta
varapolttimo- ja sulakesarja varmuuden
vuoksi tai jos paikallinen lainsäädäntö
sitä edellyttää.Varokkeiden irrotuspihdit
Irrota sulake pihdeillä 1 kuva 247, jotka
sijaitsevat kannessa A. Sulake irrotetaan
pihdeistä siirtämällä sitä
poikittaissuunnassa. Tyhjiä sulakkeiden
paikkoja ei pidä käyttää.
Sulakkeiden määrä riippuu auton
varustetasosta.
246T36573247T32868
148
HÄTÄTILANTEET

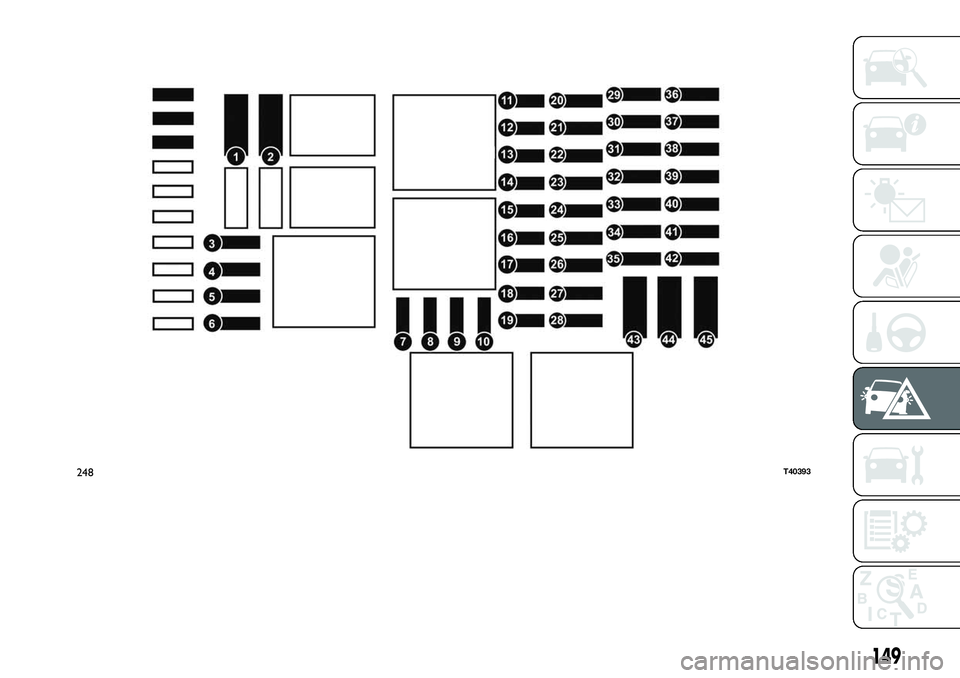

248T40393
149

Nro Laite Nro Laite Nro Laite
1APC-lataus autossa, jossa on
elektroninen avain10 Asennusvalmius, vetokoukun pistoke 19 Lämmitin
2 Saatavilla 11Ajastettu akku, matkustamon
keskusyksikkö20Takalasinpyyhin, lasinpesimen
pumppu, äänitorvi
3 Saatavilla 12Oikea päiväajovalo, etuseisontavalot,
oikea kaukovalo, vasen lähivalo21 Yleinen APC-lataus
4+ akku autossa, jossa
elektroninen avain13 Hätävilkut, suuntavilkut 22 Peruutusvalot
5 Lisäilmastointi 14 Ovien ja luukkujen lukitseminen 23 Jarruvalon katkaisin
6 Matkustamon lisälämmitin 15Vasen päiväajovalo, takaseisontavalot,
vasen kaukovalo, oikea lähivalo24
Sytytys, käynnistys
(1)
7Sähköiset taustapeilit,
keskusyksikkö, mukautuksen
lisärasia16Rekisterikilven valo, etu- ja
takasumuvalot25
Turvatyyn, ohjauspyörän lukitus(1)
8 Taustapeilin huurteenpoisto 17Hälytin, äänitorvi, valaistus- ja
pyyhintävivut26 Matkustajan puoleinen lasinnostin
9Radio ja multimedia, taustapeili,
diagnoosipistoke18 Mittaritaulu 27
Ohjaustehostin
(1)
(1) Ota yhteyttä Fiat-huoltoon sulakkeiden vaihtoa varten.
150
HÄTÄTILANTEET
