2018 FIAT TALENTO Käyttö- ja huolto-ohjekirja (in in Finnish)

ETUTURVATYYNYT
KULJETTAJAN JA
MATKUSTAJAN
TURVATYYNY
101) 102)
Ne on asennettu etupaikoille sekä
kuljettajan että matkustajan puolelle.
Ohjauspyörän ja kojelaudan
(turvatyynyalue A kuva 177 ) "airbag"
-turvatyynymerkinnät osoittavat, että
autoon on asennettu
turvatyynyjärjestelmä.
Turvatyynyjärjestelmään kuuluvat:
kuljettajan ohjauspyörään asennettu
ja matkustajan kojelautaan asennettu
turvatyyny ja vastaava kaasunkehitin
elektroniikkayksikkö, joka valvoo
koko järjestelmää ja ohjaa
kaasunkehittimen elektronisen
sytyttimen toimintaa
yhteinen merkkivalokojetaulussa.Toiminta
Järjestelmä on toimintavalmiudessa
ainoastaan silloin, kun virta on kytketty.
Voimakkaassanokkakolarissa
kuljettajan turvatyyny täyttyy
silmänräpäyksessä ja estää kuljettajan
pään ja rintakehän iskeytymisen vasten
ohjauspyörää. Matkustajan turvatyyny
toimii samoin: se estää iskeytymisen
kojelautaa vasten. Turvatyynyt
tyhjenevät välittömästi törmäyksen
jälkeen, jotta ajoneuvosta voidaan
poistua esteettömästi kuva 178.
Toimintahäiriöt
Kun auton sytytysvirta kytketään,
mittaritaulun merkkivalo 4
kuva 179 syttyy ja sammuu muutaman
sekunnin jälkeen. Jos merkkivalo ei syty
virran kytkemisen yhteydessä tai se
syttyy ajon aikana, järjestelmässä on
toimintahäiriö. Ota viipymättä yhteys
Fiat-palveluverkostoon.Vika on korjattava pikaisesti, koska
toimintahäiriön sattuessa järjestelmä ei
takaa täyttä suojausta.
Seuraavia varotoimenpiteitä
noudattamalla varmistetaan, että
turvatyyny pääsee aukeamaan
esteettä eikä avautuessaan
vahingoita matkustajia.
Kuljettajan turvatyynyn toimintaan
liittyvät varotoimenpiteet
103) 104) 105)
Matkustajan turvatyynyn toimintaan
liittyvät varotoimenpiteet
106) 107) 108) 109) 110)
177T36503178T31857-1
179T36504
95

MATKUSTAJAN
PUOLEINEN
ETUTURVATYYNY JA
LASTENISTUIMET
Etumatkustajan turvatyynyjen
toiminnanesto (jos varusteena)
111) 112)
Ennen turvaistuimen asentamista
etuistuimelle on etumatkustajan
turvatyyny kytkettävä ehdottomasti pois
käytöstä.
Turvatyynyjen pois kytkeminen:
ajoneuvo paikallaan ja virta pois
kytkettynä paina ja käännä
pysätoiminnaneston lukituskytkin 1
kuva 180 asentoon OFF.
Kun virta on kytketty, tarkasta
ehdottomasti, että merkkivalo
on
syttynyt näyttöön 2 kuva 181 ja
ajoneuvon mallista riippuen näkyy
vastaava viesti.Tämä merkkivalo palaa kiinteästi
osoituksena siitä, että turvaistuin
voidaan asentaa matkustajan istuimelle.
Kojetaulun merkinnät ja tarrat A
kuva 182 ja kuva 183 matkustajan
häikäisysuojan 3 kuva 182 kummallakin
puolella muistuttavat näistä ohjeista.Etumatkustajan turvatyynyjen
kytkentä toimintavalmiuteen
Etumatkustajan turvatyynyt on
kytkettävä toimintaan heti, kun lasten
turvaistuin poistetaan matkustajan
istuimelta. Näin taataan etumatkustajan
turvallisuus onnettomuustilanteessa.
Turvatyynyjen palauttaminen:
ajoneuvo paikallaan ja virta pois
kytkettynä paina ja käännä lukituskytkin
1 kuva 184 ON-asentoon. Kun virta on
kytketty, tarkasta ehdottomasti, että
merkkivalo
sammuu ja että
merkkivalosyttyy näyttöön 2
kuva 185 1 minuutiksi käynnistyksen
jälkeen.
180T36502
181T36500
182T36505
183T35770
96

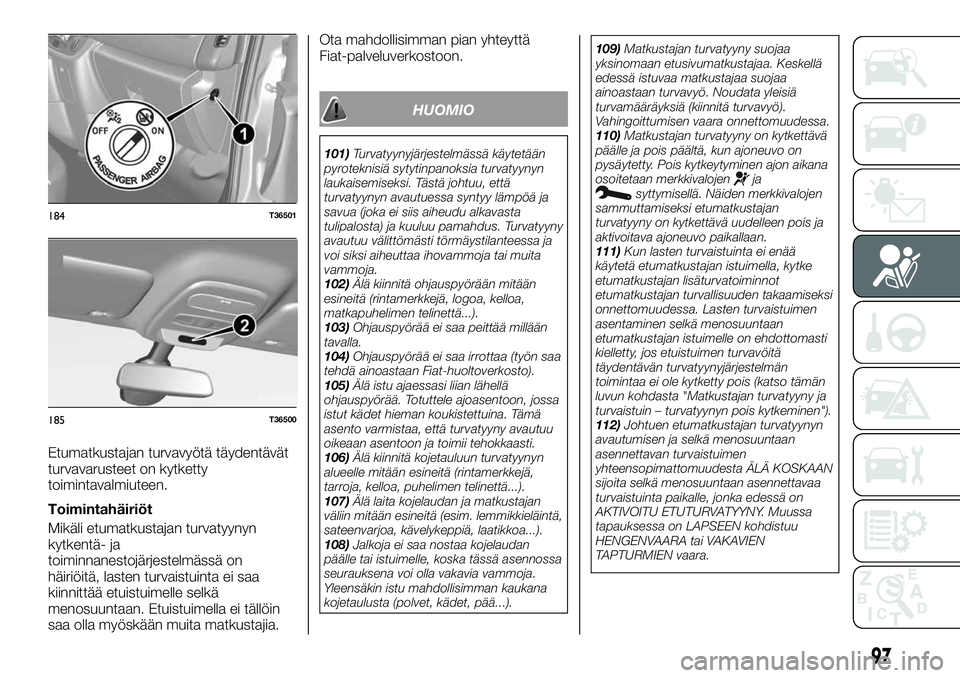

TURVALLISUUS

Etumatkustajan turvavyötä täydentävät
turvavarusteet on kytketty
toimintavalmiuteen.
Toimintahäiriöt
Mikäli etumatkustajan turvatyynyn
kytkentä- ja
toiminnanestojärjestelmässä on
häiriöitä, lasten turvaistuinta ei saa
kiinnittää etuistuimelle selkä
menosuuntaan. Etuistuimella ei tällöin
saa olla myöskään muita matkustajia.Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
HUOMIO
101)Turvatyynyjärjestelmässä käytetään
pyroteknisiä sytytinpanoksia turvatyynyn
laukaisemiseksi. Tästä johtuu, että
turvatyynyn avautuessa syntyy lämpöä ja
savua (joka ei siis aiheudu alkavasta
tulipalosta) ja kuuluu pamahdus. Turvatyyny
avautuu välittömästi törmäystilanteessa ja
voi siksi aiheuttaa ihovammoja tai muita
vammoja.
102)Älä kiinnitä ohjauspyörään mitään
esineitä (rintamerkkejä, logoa, kelloa,
matkapuhelimen telinettä...).
103)Ohjauspyörää ei saa peittää millään
tavalla.
104)Ohjauspyörää ei saa irrottaa (työn saa
tehdä ainoastaan Fiat-huoltoverkosto).
105)Älä istu ajaessasi liian lähellä
ohjauspyörää. Totuttele ajoasentoon, jossa
istut kädet hieman koukistettuina. Tämä
asento varmistaa, että turvatyyny avautuu
oikeaan asentoon ja toimii tehokkaasti.
106)Älä kiinnitä kojetauluun turvatyynyn
alueelle mitään esineitä (rintamerkkejä,
tarroja, kelloa, puhelimen telinettä...).
107)Älä laita kojelaudan ja matkustajan
väliin mitään esineitä (esim. lemmikkieläintä,
sateenvarjoa, kävelykeppiä, laatikkoa...).
108)Jalkoja ei saa nostaa kojelaudan
päälle tai istuimelle, koska tässä asennossa
seurauksena voi olla vakavia vammoja.
Yleensäkin istu mahdollisimman kaukana
kojetaulusta (polvet, kädet, pää...).109)Matkustajan turvatyyny suojaa
yksinomaan etusivumatkustajaa. Keskellä
edessä istuvaa matkustajaa suojaa
ainoastaan turvavyö. Noudata yleisiä
turvamääräyksiä (kiinnitä turvavyö).
Vahingoittumisen vaara onnettomuudessa.
110)Matkustajan turvatyyny on kytkettävä
päälle ja pois päältä, kun ajoneuvo on
pysäytetty. Pois kytkeytyminen ajon aikana
osoitetaan merkkivalojen
jasyttymisellä. Näiden merkkivalojen
sammuttamiseksi etumatkustajan
turvatyyny on kytkettävä uudelleen pois ja
aktivoitava ajoneuvo paikallaan.
111)Kun lasten turvaistuinta ei enää
käytetä etumatkustajan istuimella, kytke
etumatkustajan lisäturvatoiminnot
etumatkustajan turvallisuuden takaamiseksi
onnettomuudessa. Lasten turvaistuimen
asentaminen selkä menosuuntaan
etumatkustajan istuimelle on ehdottomasti
kielletty, jos etuistuimen turvavöitä
täydentävän turvatyynyjärjestelmän
toimintaa ei ole kytketty pois (katso tämän
luvun kohdasta "Matkustajan turvatyyny ja
turvaistuin – turvatyynyn pois kytkeminen").
112)Johtuen etumatkustajan turvatyynyn
avautumisen ja selkä menosuuntaan
asennettavan turvaistuimen
yhteensopimattomuudesta ÄLÄ KOSKAAN
sijoita selkä menosuuntaan asennettavaa
turvaistuinta paikalle, jonka edessä on
AKTIVOITU ETUTURVATYYNY. Muussa
tapauksessa on LAPSEEN kohdistuu
HENGENVAARA tai VAKAVIEN
TAPTURMIEN vaara.
184T36501
185T36500
97

SIVUTURVATYYNYT
SIVUTURVATYYNYT(Tietyissä versioissa/markkina-alueilla)
Sivuturvatyyny on yksittäisten
etuistuimien turvatyyny, joka aukeaa
istuimien sivulle (oven puolelle) ja suojaa
matkustajaa voimakkaassa
sivutörmäyksessä.
VERHOTURVATYYNYT(Tietyissä versioissa/markkina-alueilla)
Nämä turvatyynyt on sijoitettu
ajoneuvon sivuille yläosaan. Ne täyttyvät
etuoven sivuikkunoiden eteen
suojaamaan matkustajia voimakkaassa
sivutörmäyksessä.
Sivuturvatyynyn toimintaan liittyvät
varotoimenpiteet
113) 114) 115) 116) 117) 118) 119) 120)
21)
4)
HUOMIO
113)Kun lainaat ajoneuvoa tai myyt sen,
kerro uudelle käyttäjälle
turvatyynyjärjestelmän toiminnasta ja anna
hänelle tämä käyttö- ja huolto-ohjekirja.114)Istuinsuojien asentaminen:
turvatyynyllä varustettuun istuimeen saa
asentaa ainoastaan ajoneuvokohtaiset
istuinsuojat. Ota yhteyttä Fiat-
palveluverkostoon. Muiden istuinsuojien
käyttö (tai toiseen automalliin suunniteltujen
istuinsuojien käyttö) haittaa turvatyynyjen
toimintaa ja vaarantaa matkustajien
turvallisuuden.
115)Selkänojan, oven ja sivuverhoilujen
välissä ei saa olla esineitä eikä eläimiä. Älä
myöskään peitä istuimen selkänojaa
vaatteilla tai lisävarusteilla. Oven ja istuimen
selkänojan välissä oleva esine voi estää
turvatyynyn toiminnan tai aiheuttaa
vammoja turvatyynyn lauetessa.
116)Istuimelle ja verhoiluille tehtävät
muutos- tai korjaustyöt on ehdottomasti
annettava Fiat-huoltoverkoston tehtäväksi.
117)Turvatyyny on turvavyötä täydentävä
turvavaruste. Turvatyyny ja turvavyö
muodostavat yhtenäisen turvajärjestelmän.
Turvavyön käyttö on pakollista. Jos
turvavyötä ei kiinnitetä, matkustajat voivat
onnettomuustilanteessa saada vakavia
vammoja. Lisäksi matkustajilla on suurempi
riski saada vammoja täyttyvästä
turvatyynystä.
118)Auton pyörähtäessä ympäri tai
peräänajossa esikiristimet ja turvatyynyt
eivät välttämättä laukea. Ajoneuvon
alustaan kohdistuneet iskut, kuten ajo
jalkakäytävän korokkeeseen, kuopat tiessä
tai kivet, saattavat laukaista nämä laitteet.
119)Kuljettajan ja matkustajan
turvatyynyjärjestelmän (turvatyynyt,
esikiristimet, elektronisen ohjausyksikön,
johdotus) muutos- ja korjaustyöt on
ehdottomasti kielletty (lukuunottamatta
Fiat-huoltoverkoston tekemiä töitä).120)Turvallisuussyistä tarkastuta auton
turvatyynyjärjestelmä aina onnettomuuden,
varkauden tai varkausyrityksen jälkeen.
VAROITUS
21)Oikean toiminnan ja tahattoman
laukeamisen takaamiseksi ainoastaan
Fiat-huoltoverkoston ammattitaitoinen
henkilökunta saa käsitellä
turvatyynyjärjestelmää.
VAROITUS
4)Jos auto romutetaan, kaasunkehitin
täytyy poistaa. Ota yhteys Fiat-
palveluverkostoon.
98
TURVALLISUUS

LASTEN SUOJAUS-
JÄRJESTELMÄT
LASTEN TURVALLISUUS
AJONEUVOSSA
121) 122) 123) 124) 125) 126) 127) 129) 130) 131)
Lapsen on, aivan kuten aikuisenkin,
istuttava oikein ja oltava kunnolla
kiinnitetty lyhyelläkin matkalla. Olet
vastuussa lapsista, joita kuljetat.
Lapsi ei ole pienoiskokoinen aikuinen.
Lapsi altistuu erityisille
loukkaantumisvaaroille, sillä hänen
lihaksensa ja luunsa ovat vasta
kehittymässä. Pelkkä turvavyö ei sovellu
lapsen kuljettamiseen. Hanki sopiva
turvaistuin ja käytä sitä oikein.
Turvaistuimen käyttö
Turvaistuimen turvataso riippuu sen
kyvystä pitää lapsi paikallaan sekä sen
oikeasta asennuksesta. Virheellinen
asennus vaarantaa lapsen
turvallisuuden äkillisessä jarrutuksessa
tai törmäystilanteessa.
Ennen kuin ostat turvaistuimen, tarkista,
että se noudattaa maan lainsäädäntöä
ja voidaan asentaa ajoneuvoon. Kysy
Fiat-huoltoverkostosta, mitä istuimia
autoosi suositellaan.
Ennen kuin asennat turvaistuimen, lue
sen käyttöohje ja noudata ohjeita. Jos
asennuksen yhteydessä ilmenee
ongelmia, ota yhteys istuimen
valmistajaan. Säilytä käyttöohjeet
turvaistuimen mukana.VAROITUS Opeta lapselle:
tekemään kiinnitys oikein
nousemaan autoon ja poistumaan
siitä liikenteen vastaiselta puolelta
Älä käytä käytettyä tai käyttöohjeetonta
turvaistuinta. Varmista, ettei
turvaistuimen lähistöllä ole mitään, mikä
voisi haitata sen asennusta.
TURVAISTUIMEN VALINTA
Selkä menosuuntaan asennettava
turvaistuin
Lapsen pää on suhteessa painavampi
kuin aikuisen ja kaula on erittäin hento.
Kuljeta lasta mahdollisimman pitkään
tässä asennossa (vähintään
2-vuotiaaksi asti). Asennossa pää ja
kaula pysyvät paikoillaan kuva 186.
Valitse umpinainen istuin, jossa
sivusuojaus on parempi. Vaihda istuin,
kun lapsen pää ylittää reunan.Kasvot menosuuntaan asennettava
istuin
Lapsen päätä ja vatsaa suojellaan
ensisijaisesti. Kiinteästi autoon kasvot
menosuuntaan asennettu ja lujasti
ajoneuvoon kiinnitetty turvaistuin
vähentää päähän kohdistuvien iskujen
vaaraa.
Aseta lapsi turvaistuimeen kasvot
menosuuntaan, kun lapsi on tarpeeksi
iso. Valitse kaukalomainen
turvaistuinmalli varmistaaksesi
paremman suojan sivusuunnassa
kuva 187.
Korokkeet
Yli 15 kg painava tai 4-vuotias lapsi voi
matkustaa istuinkorokkeella , jolloin
turvavyö voidaan sovittaa hänen
kehoonsa kuva 188. Korokkeen
istuinosassa on oltava ohjaimet, jotka
asettavat turvavyön lapsen reisien eikä
vatsan päälle.
186T31235
187T38824
99

Selkänoja, jonka korkeutta voidaan
säätää ja jossa on vyön ohjain, on
suositeltava, jotta turvavyö voidaan
asettaa keskelle olkapäätä. Turvavyö ei
saa koskaan olla kaulan tai käsivarren
päällä. Valitse umpinainen istuin, jossa
sivusuojaus on parempi.
TURVAISTUIMEN ASENNUS
Joihinkin istuimiin ei saa asentaa
turvaistuimia. Seuraavien sivujen
kaavioista ilmenee, mihin turvaistuin
voidaan kiinnittää.
Ennen kuin käytät turvaistuinta,
varmista, että se voidaan asentaa.Etuistuin
Lapsen kuljettaminen etumatkustajan
istuimella on sallittu maakohtaisesti.
Noudata voimassa olevaa
lainsäädäntöä ja seuraavan kaavion
ohjeita.
Ennen kuin asennat turvaistuimen
etuistuimelle (jos sallittua):
laske turvavyö kokonaan alas
siirrä istuin kokonaan taakse
taivuta selkänojaa hieman (noin 25°)
nosta istuinosa mahdollisimman ylös
(jos varusteena).
Nosta istuimen pääntuki korkeimpaan
asentoonsa, jotta se ei häiritse
turvaistuimen asennusta (katso luvun
"Ajoneuvoon tutustuminen" kohta
"Etuistuimien pääntuet").
Kun turvaistuin on asennettu, istuinta
voidaan tarvittaessa siirtää eteenpäin
(jotta takaistuimille jää tarpeeksi tilaa
matkustajille tai muille turvaistuimille).
Jos turvaistuin asennetaan selkä
menosuuntaan, se ei saa osua
kojelautaan etummaisessa
asennossaan.
Älä muuta muita säätöjä enää
turvaistuimen asentamisen jälkeen.Takaistuimen sivupaikka
Turvakaukalo asennetaan istuimelle
poikittain, ja se vie vähintään kaksi
paikkaa takaistuimelta. Sijoita se niin,
että lapsen pää on istuimen
keskipaikkojen puolella. Siirrä auton
etuistuin mahdollisimman eteen, jotta
turvaistuin voidaan asentaa selkä
menosuuntaan. Siirrä sitä sitten
mahdollisimman pitkälle taaksepäin
siten, että se ei kosketa turvaistuinta.
Kasvot menosuuntaan matkustavan
lapsen turvallisuuden takaamiseksi, älä
vie lapsen edessä olevaa istuinta
taaksepäin yli istuimen liukukiskon
keskivälin. Älä taivuta etuistuimen
selkänojaa liikaa (enintään 25°), ja nosta
istuin mahdollisimman ylös.
Irrota sen takaistuimen pääntuki, johon
turvaistuin asennetaan (katso lisätietoja
luvun "Ajoneuvoon tutustuminen"
kohdasta "Takaistuimien pääntuet").
Tämä toimenpide on tehtävä ennen
turvaistuimen asentamista.
Tarkista, että kasvot menosuuntaan
asennettu turvaistuin on auton istuimen
selkänojaa vasten.
Takaistuimen keskipaikka
Tarkista, että turvavyö soveltuu
turvaistuimesi kiinnitykseen. Ota
yhteyttä Fiat-palveluverkostoon.
128)
188T31234
100
TURVALLISUUS

LASTENISTUIMEN
ASENNUS TURVAVÖILLÄ
129) 130)
Turvavyö on säädettävä siten, että sen
toiminta äkillisessä jarrutuksessa tai
törmäystilanteessa varmistetaan.
Noudata turvaistuimen valmistajan
ilmoittamia turvavyön reitityksiä.
Varmista, että turvavyö on kiinnitetty
oikein.
Tarkista, että istuin pysyy kunnolla
paikallaan liikuttamalla sitä
vasemmalle/oikealle ja eteen/taakse:
turvaistuimen on pysyttävä tiukasti
paikallaan. Varmista, ettei turvaistuinta
ole asennettu vinoon ja ettei se nojaa
ikkunaa vasten.
101

Pakettiauto 2 paikkaa
ennen kuin sijoitat matkustajan tai asennat turvaistuimen, tarkista, että turvatyyny on kytketty pois käytöstä.
paikka, johon ei voida kiinnittää lasten turvaistuinta.
Turvavyöllä kiinnitetty turvaistuin
U: paikka, johon voidaan kiinnittää yleinen turvaistuin turvavyöllä.
189T36600
102
TURVALLISUUS
