POUŽITÍ NÁVODU
OPERATIVNÍ POKYNY
V případě pokynů ohledně směru ve vztahu k vozidlu (vlevo/vpravo nebo dopředu/dozadu) platí, jak tyto pokyny vidí osoba
sedící na místě řidiče. Případné výjimky z pokynu jsou v textu řádně označeny.
Obrázky uvedené v Návodu k použití a údržbě slouží pro informaci, což znamená, že některé podrobnosti zobrazené na
obrázku nemusejí odpovídat tomu, co naleznete ve svém voze. Návod je sestaven pro vozidla s řízením vlevo. Je tedy možné,
že u vozidel s volantem vpravo jsou některé ovladače umístěné nebo zhotovené jinde než v přesném zrcadlovém zobrazení.
Kapitolu s požadovanými informacemi lze vyhledat v abecedním rejstříku uvedeném na konci tohoto Návodu k použití a údržbě.
Kapitoly lze rychle vyhledat i podle grafických odkazů uvedených po straně každé liché stránky. O několik stránek dále najdete
popis, díky němuž se seznámíte s pořadím kapitol a symboly, jimiž jsou označeny. Daná kapitola je označena příslušným
textem po straně každé sudé stránky.
UPOZORNĚNÍ A OPATŘENÍ
V tomto Návodu k použití a údržbě naleznete řaduUPOZORNĚNÍna ochranu před postupy, které by mohly poškodit vaše
vozidlo.
Jsou zde uvedena iOPATŘENÍ, jejichž pozornou realizací zabráníte nevhodnému používání těch součástí vozidla, které by
mohly způsobit nehody nebo úrazy.
Je proto vhodné velmi pečlivě sledovat všechna tatoUPOZORNĚNÍaOPATŘENÍ.
UPOZORNĚNÍaOPATŘENÍjsou v textu označeny symboly:
bezpečnost osob;
ochrana vozidla;
ochranu životního prostředí.
Pozn.: Tyto symboly jsou v případě potřeby vyznačeny na konci odstavce a jsou označeny číslem. Toto číslo odkazuje na
upozornění uvedené na konci příslušné sekce.
SYMBOLY
Na některých komponentech vozidla jsou upevněny barevné štítky s upozorňovacími symboly a výzvami k přijetí opatření, podle
nichž je nutno postupovat při manipulaci s daným komponentem.
Souhrnný štítek se symboly se nachází na vnitřní straně kapoty motoru.

SEZNÁMENÍ S VOZIDLEM
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.KLÍČKY ........................................... 10
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 11
SYSTÉM FIAT CODE ....................... 12
DVEŘE ............................................ 13
SEDADLA ....................................... 17
PŘEPÁŽKY...................................... 23
OPĚRKY HLAVY ............................. 25
VOLANT.......................................... 26
ZPĚTNÁ ZRCÁTKA ......................... 27
VNĚJŠÍ SVĚTLA .............................. 28
VNITŘNÍ OSVĚTLENÍ ...................... 30
STÍRAČ ČELNÍHO SKLA / STÍRAČ
ZADNÍHO OKNA ............................. 32
TOPENÍ A VENTILACE .................... 34
MANUÁLNÍ KLIMATIZACE .............. 36
AUTOMATICKÁ KLIMATIZACE ........ 38
OVLADAČE OKEN .......................... 40
VÍKO MOTOROVÉHO PROSTORU . 41
ZAVAZADLOVÝ PROSTOR ............. 42
SVĚTLOMETY ................................. 46
VÝBAVA S METANOVOU
SOUSTAVOU (NATURAL POWER) .. 47
9

ZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP
vytáhněte klíč a otočením volantu
zámek zamkněte.
Vypnutí
Při otáčení klíčku ve spínací skříňce do
polohy MAR lehce pohněte volantem.
POZOR
4)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu o
odcizení) ji před další jízdnou nechejte
zkontrolovat u autorizovaného servisu Fiat.
5)Při vystoupení z vozidla nezapomeňte
vyjmout klíček ze zapalování, aby nebylo
možné nevyžádaně aktivovat ovládače.
Nezapomeňte zatáhnout parkovací brzdu.
Při zaparkování vozidla do kopce zařaďte
první rychlostní stupeň; při zaparkování
dolů z kopce zařaďte zpáteční rychlostní
stupeň. Ve vozidle nikdy nenechávejte děti
bez dozoru.
6)Nikdy nevytahujte klíček za jízdy. Volant
by se automaticky zablokoval při prvním
natočení. To samozřejmě platí i při vlečení
vozidla.7)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému; záruka by pozbyla
platnosti, a mohly by vzniknout vážné
problémy z hlediska bezpečnosti. Vozidlo
by neodpovídalo homologaci.
SYSTÉM FIAT CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Do rukojeti klíčů je zabudovaný
elektronický člen, který při startování
motoru moduluje vysokofrekvenční
signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky.
Modulovaný signál představuje
“heslo“, které je při každém
nastartování motoru jin a podle
něhož řídicí jednotka identifikuje klíček
a povolí startování motoru vozidla.
1)
Nesprávná činnost
Jestliže při spuštění motoru není kód
správně detekován, na přístrojové
desce se rozsvítí kontrolka
spolu s
hlášením na displeji (viz kapitola
“Kontrolky a hlášení”).
12
SEZNÁMENÍ S VOZIDLEM

POZOR
8)Než otevřete dveře, zkontrolujte, zda tak
lze učinit zcela bezpečně.
9)Během čerpání s otevřeným uzávěrem
nelze otevřít levé posuvné dveře. Před
otevřením/zavřením bočních posuvných
dveří se ujistěte, zda je víku uzávěru
palivové nádrže zavřený, aby se nepoškodil.
10)U vozidla stojícího ve svahu
nenechávejte posuvné dveře otevřené a
nezajištěné: náhodný náraz by mohl dveře
uvolnit a ty by se mohly volně posouvat.
11)Před opuštěním stojícího vozidla s
otevřenými posuvnými dveřmi vždy
zkontrolujte, zda je blokovací mechanismus
zajištěný.
12)Dětskou pojistku používejte vždy, když
ve vozidle cestují děti.
13)Pružinový zajišťovací mechanismus má
ovládací síly navržené s ohledem na
maximální komfort obsluhy. Při případném
nárazu tělesa nebo poryvu větru může
dojít k uvolnění křídel dveří a k jejich zavření.14)Při zavírání zavřete nejdříve kompletně
pravé a poté levé křídlo dveří. Nikdy
nezavírejte obě křídla současně.
POZOR
2)Před tankováním paliva se ujistěte, že
jsou levé boční posuvné dveře řádně
zavřené. Pokud by nebyly dveře zavřené,
mohly by se spolu se zámkovým
systémem poškodit otevřeným uzávěrem
palivové nádrže.

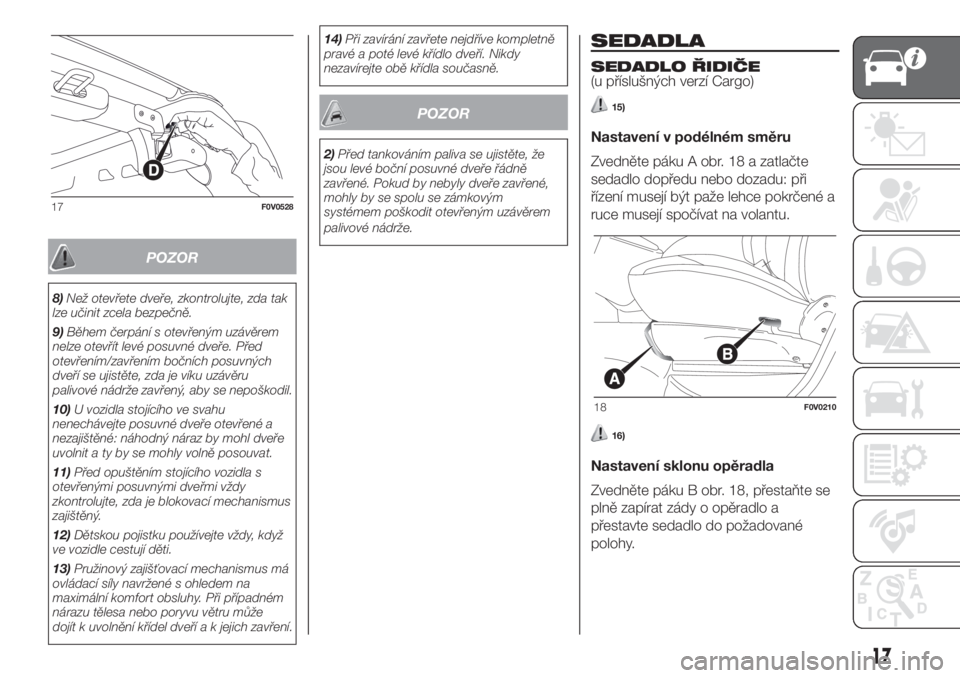

SEDADLA
SEDADLO ŘIDIČE
(u příslušných verzí Cargo)
15)
Nastavení v podélném směru
Zvedněte páku A obr. 18 a zatlačte
sedadlo dopředu nebo dozadu: při
řízení musejí být paže lehce pokrčené a
ruce musejí spočívat na volantu.
16)
Nastavení sklonu opěradla
Zvedněte páku B obr. 18, přestaňte se
plně zapírat zády o opěradlo a
přestavte sedadlo do požadované
polohy.
17F0V0528
18F0V0210
17

SEDADLO ŘIDIČE
(u příslušných verzí Doblò/Doblò
Combi/Cargo)
15)
Nastavení v podélném směru
Zvedněte páčku A obr. 19 a zatlačte
sedadlo dopředu nebo dozadu: v
poloze pro řízení musejí ruce spočívat
na věnci volantu.
16)
Nastavení sklonu opěradla
Otočte ovladačem B. obr. 19
Výškové nastavení řidičova sedadla
(u příslušné verze vozidla)
Pomocí páky C obr. 19 je možno
zvyšovat nebo snižovat zadní část
sedáku pro nastavení nejpohodlnějšího
posezu za jízdy.
UPOZORNĚNÍ Při nastavování je nutno
na sedadle sedět.
Bederní nastavení řidičova sedadla
(u příslušné verze vozidla)
Ovladačem D obr. 19 nastavíte opření
zad o opěradlo.
Vyhřívání sedadla
(u příslušné verze vozidla)
Funkci zapnete/vypnete s klíčkem na
MAR stiskem tlačítka A obr. 20.
Při zapnutí funkce se rozsvítí kontrolka v
tomto tlačítku.SKLÁDACÍ SEDADLO
SPOLUCESTUJÍCÍHO
(u příslušné verze vozidla)
U některých verzí Cargo je vozidlo
vybaveno skládacím sedadlem
spolucestujícího.
17)
Sedadlo posuňte až na doraz dozadu,
aby bylo možné úplné přiklopení a
nehrozila kolize s palubní deskou.
Složení sedadla
Při složení sedadla postupujte takto:
otevřete dveře na straně
spolucestujícího;
pákami A sklopte opěradlo dopředu
podle vyznačených šipek;
současně stlačte opěradlo B obr. 22
dolů; sedadlo se tak složí a vznikne
„stolek“;
19F0V0013
20F0V0208
22F0V0143
18
SEZNÁMENÍ S VOZIDLEM

POZOR
22)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze
takto nastavené opěrky mohou poskytnout
účinnou ochranu.
23)Pro co nejlepší ochranu opěrkou hlavy
nastavte opěradlo tak, aby cestující seděl
vzpřímeně s hlavou co nejblíže k opěrce.
VOLANT
Volant lze nastavit svisle a podélně.
Pro seřízení postupujte takto:
uvolněte páku A obr. 50 zatlačením
dopředu (poloha 1);
nastavte volant;
zablokujte páku A obr. 50 přitažením
směrem k volantu (poloha 2).
24) 25)
POZOR
24)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
25)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému;
záruka by pozbyla platnosti, a mohly by
vzniknout vážné problémy z hlediska
bezpečnosti. Vozidlo by neodpovídalo
homologaci.
50F0V0014
26
SEZNÁMENÍ S VOZIDLEM

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
(u příslušné verze vozidla)
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku.
Zrcátko má dvě polohy, do nichž se
přestavuje pákou A obr. 51: běžnou
polohu a polohu proti oslnění.
Některé verze vozidla mohou mít ve
výbavě vnitřní zrcátko B obr. 52 pro
dohled nad dětmi.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Ruční sklopení zrcátka
Je-li třeba, lze zrcátko sklopit z polohy
A obr. 53 do polohy B (například tvoří-li
překážku v úzkém jízdním profilu).
26)
Ruční nastavení
Ve vozidle nastavte zrcátka ovladačem
A obr. 54.
Elektrické nastavení
(u příslušné verze vozidla)
Nastavovat vnější zrcátka je povoleno
pouze s klíčkem zapalování na poloze
MAR.Postupujte takto:
přepínačem u volantu A obr. 55
zvolte požadované zrcátko (pravé nebo
levé):
posunutím přepínače A do polohy B
a jeho přepnutím nastavíte levé vnější
zpětné zrcátko;
posunutím přepínače A do polohy D
a jeho přepnutím nastavíte pravé vnější
zpětné zrcátko;
Po skončeném nastavení vraťte
přepínač A do prostřední zajišťovací
polohy C.
Elektrické sklopení
Sklápět vnější zrcátka je povoleno
pouze s klíčkem zapalování na poloze
MAR.
Zrcátka se sklopí přestavením ovladače
A obr. 55 na polohu E.
Zrcátka se vyklopí zpět přestavením
ovládače A na polohu C.
51F0V0125
52F0V0542
53F0V0084
54F0V0120
27

DÁLKOVÉ SVĚTLOMETY
S objímkou v poloze
zatlačte
pákový přepínač dopředu k palubní
desce (aretovaná poloha). Na
přístrojové desce se rozsvítí kontrolka
. Zhasnou se zatažením páky k
volantu (znovu se rozsvítí potkávací
světla).
SVĚTELNÁ VÝSTRAHA
Přitažením pákového přepínače k
volantu (nearetovaná poloha).
Na přístrojové desce se rozsvítí
kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu obr. 57:
nahoru (poloha 1 ): aktivace pravého
ukazatele směru;
dolů (poloha 2): aktivace levého
ukazatele směru.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Ukazatelé směru se vypnou
automaticky při návratu vozidla do
přímého směru.
Pokud jsou rozsvícená denní světla
(D.R.L.) (u příslušné verze vozidla),
zapnutím směrových světel zhasnou
denní světla v příslušné svítilně.Funkce změny jízdního pruhu
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu. Ukazatele směru na zvolené
straně zablikají 5x a pak automaticky
zhasnou.
PŘEDNÍ MLHOVÁ SVĚTLA
(u příslušné verze vozidla)
Rozsvítí se stiskem tlačítka
.Na
přístrojové desce se rozsvítí kontrolka
.
Když zapnete přední mlhová světla,
rozsvítí se zároveň obrysová světla
a vypnou se denní světla nezávisle na
poloze prstencového ovládače.
Vypnou se opětným stiskem tlačítka.ZADNÍ SVÍTILNA DO
MLHY
S rozsvícenými potkávacími nebo
předními mlhovými světly se zadní
svítilna do mlhy zapne stiskem tlačítka
. Na přístrojové desce se rozsvítí
kontrolka
.
Vypíná se opětovným stiskem tlačítka
nebo zhasnutím potkávácích a/nebo
předních mlhových světel (jsou-li).
ZAŘÍZENÍ “FOLLOW ME
HOME”
Zařízení umožňuje po jistou dobu
osvětlovat prostor před vozidlem.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.
57F0V051658F0V0507
29
