2018 FIAT 124 SPIDER ESP

JAK POUŽÍVAT TENTO NÁVOD
ZÁKLADNÍ INFORMACE
Každý pokyn (levá/pravá či dopředu/dozadu) je nutno chápat tak, že je udělován z pohledu osoby sedící na sedadle řidiče.
Speciální případy, kdy nebude toto pravidlo platit, budou v textu patřičně označeny.
Obrázky jsou v tomto Návodu k použití a údržbě uvedené jen pro příklad. To znamená, že některé detaily na obrázku nemusejí
odpovídat stávajícímu uspořádání vašeho vozidla. Tento Návod k použití a údržbě byl sepsán pro vozidla s volantem na levé
straně. Takže je možné, že u vozidla s volantem na pravé straně nebude poloha některých ovladačů či prvků na obrázku přesně
zrcadlová.
Kapitolu s informacemi, které vás budou zajímat, můžete vyhledat v rejstříku na konci tohoto Návodu k použití a údržbě.
Kapitoly snadno naleznete podle grafického zobrazení na okraji každé stránky. Na další stránce je pak uveden obsah kapitoly a
příslušné symboly.
SYMBOLY
Při pročítání tohoto Návodu k použití naleznete řaduUPOZORNĚNÍpro přecházení postupům, kterými by se mohlo vaše
vozidlo poškodit.
Jsou uvedena iOPATŘENÍ, která je nutno pečlivě dodržovat, aby se předešlo nesprávnému používání součástí vozidla, jímž lze
způsobit nehody či zranění.
Z toho důvodu je nutno všechnaUPOZORNĚNÍaOPATŘENÍvždy pečlivě dodržovat.
UPOZORNĚNÍaOPATŘENÍjsou v textu označeny následujícími symboly:
bezpečnost osob;
ochrana vozidla;
ochrana životního prostředí.

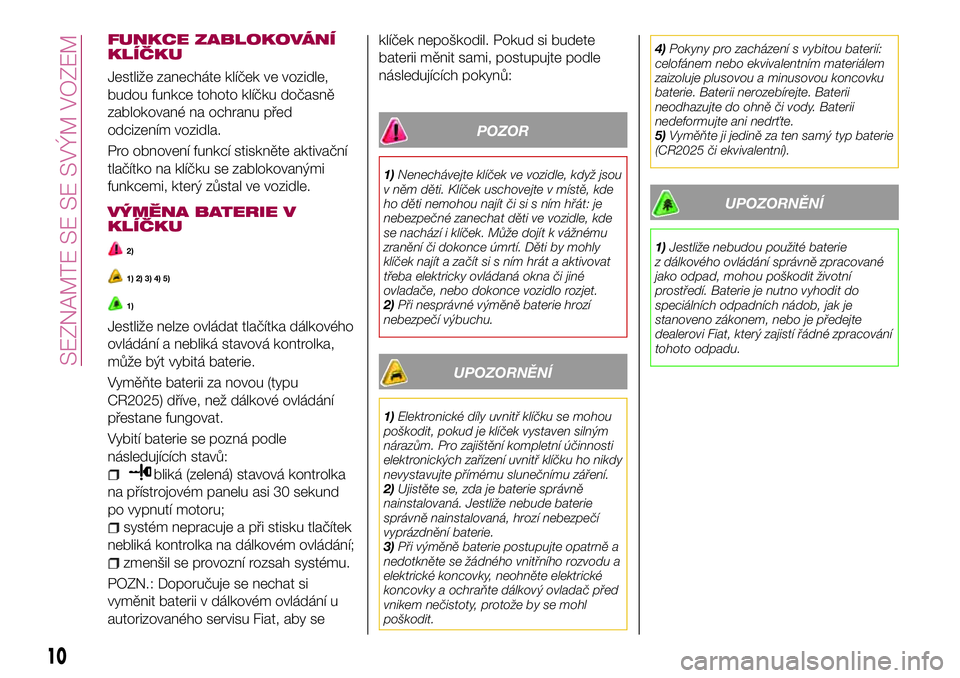

FUNKCE ZABLOKOVÁNÍ
KLÍČKU
Jestliže zanecháte klíček ve vozidle,
budou funkce tohoto klíčku dočasně
zablokované na ochranu před
odcizením vozidla.
Pro obnovení funkcí stiskněte aktivační
tlačítko na klíčku se zablokovanými
funkcemi, který zůstal ve vozidle.
VÝMĚNA BATERIE V
KLÍČKU
2)
1) 2) 3) 4) 5)
1)
Jestliže nelze ovládat tlačítka dálkového
ovládání a nebliká stavová kontrolka,
může být vybitá baterie.
Vyměňte baterii za novou (typu
CR2025) dříve, než dálkové ovládání
přestane fungovat.
Vybití baterie se pozná podle
následujících stavů:
bliká (zelená) stavová kontrolka
na přístrojovém panelu asi 30 sekund
po vypnutí motoru;
systém nepracuje a při stisku tlačítek
nebliká kontrolka na dálkovém ovládání;
zmenšil se provozní rozsah systému.
POZN.: Doporučuje se nechat si
vyměnit baterii v dálkovém ovládání u
autorizovaného servisu Fiat, aby seklíček nepoškodil. Pokud si budete
baterii měnit sami, postupujte podle
následujících pokynů:
POZOR
1)Nenechávejte klíček ve vozidle, když jsou
v něm děti. Klíček uschovejte v místě, kde
ho děti nemohou najít či si s ním hřát: je
nebezpečné zanechat děti ve vozidle, kde
se nachází i klíček. Může dojít k vážnému
zranění či dokonce úmrtí. Děti by mohly
klíček najít a začít si s ním hrát a aktivovat
třeba elektricky ovládaná okna či jiné
ovladače, nebo dokonce vozidlo rozjet.
2)Při nesprávné výměně baterie hrozí
nebezpečí výbuchu.
UPOZORNĚNÍ
1)Elektronické díly uvnitř klíčku se mohou
poškodit, pokud je klíček vystaven silným
nárazům. Pro zajištění kompletní účinnosti
elektronických zařízení uvnitř klíčku ho nikdy
nevystavujte přímému slunečnímu záření.
2)Ujistěte se, zda je baterie správně
nainstalovaná. Jestliže nebude baterie
správně nainstalovaná, hrozí nebezpečí
vyprázdnění baterie.
3)Při výměně baterie postupujte opatrně a
nedotkněte se žádného vnitřního rozvodu a
elektrické koncovky, neohněte elektrické
koncovky a ochraňte dálkový ovladač před
vnikem nečistoty, protože by se mohl
poškodit.4)Pokyny pro zacházení s vybitou baterií:
celofánem nebo ekvivalentním materiálem
zaizoluje plusovou a minusovou koncovku
baterie. Baterii nerozebírejte. Baterii
neodhazujte do ohně či vody. Baterii
nedeformujte ani nedrťte.
5)Vyměňte ji jedině za ten samý typ baterie
(CR2025 či ekvivalentní).
UPOZORNĚNÍ
1)Jestliže nebudou použité baterie
z dálkového ovládání správně zpracované
jako odpad, mohou poškodit životní
prostředí. Baterie je nutno vyhodit do
speciálních odpadních nádob, jak je
stanoveno zákonem, nebo je předejte
dealerovi Fiat, který zajistí řádné zpracování
tohoto odpadu.
10
SEZNAMTE SE SE SVÝM VOZEM

POZOR
42)Do nádržky kapaliny do ostřikovačů
doplňujte pouze vhodnou kapalinu
do ostřikovačů nebo běžnou vodu. Použití
nemrznoucí kapaliny do chladiče jako
kapaliny do ostřikovačů je nebezpečné. Při
rozstříknutí na čelní sklo tato kapalina okno
znečistí, omezí výhled a mohlo by dojít
k nehodě.
43)Při teplotách pod nula stupňů
používejte do nádržky ostřikovačů
nemrznoucí směs. Používáním ostřikovací
kapaliny bez přidání nemrznoucí směsi při
teplotách pod nulu je nebezpečné, protože
kapalina by mohla na okně zamrzat a
zablokovat vám výhled, což může zapříčinit
dopravní nehodu. Před ostřikováním
ostřikovací kapalinou zahřejte sklo
rozmrazovačem na dostatečnou teplotu.
44)Před čistěním skla zkontrolujte, zda je
zařízení vypnuto.
UPOZORNĚNÍ
8)Nepoužívejte stěrače pro odstranění
nánosů sněhu nebo ledu z čelního skla. V
takovém případě by mohl být stěrač
vystaven nadměrnému namáhání a mohl by
zasáhnout vypínač motoru přerušením
stírání na několik minut. Jestliže nezačnou
stěrače řádně fungovat i po opětném
nastartování vozidla, kontaktujte
autorizovaný servis Fiat.
9)Nespouštějte stěrače, pokud jsou
z čelního skla zvednuty stírací lišty.
10)Neaktivujte dešťový senzor při umývání
vozidla v automatické automyčce.
11)Jestliže je na čelním skle led, ujistěte se,
že je zařízení řádně odpojeno.
OVLÁDACÍ SYSTÉM
KLIMATIZACE
DOPORUČENÍ OHLEDNĚ
POUŽÍVÁNÍ
2)
Klimatizaci zapínejte jen s motorem v
chodu.
Na ochranu baterie před vybitím
nenechávejte ventilátor zapnutý po
dlouhou dobu se sepnutým
zapalováním a vypnutým motorem.
Pro lepší účinnost systému očistěte
kapotu a přívody vzduchu za mřížkou
od listí, sněhu a ledu.
Používejte klimatizaci pro odmlžení
oken a vysušení vzduchu.
Recirkulační režim používejte při jízdě v
tunelu nebo v dopravní zácpě nebo
když chcete vypnout přívod vzduchu
zvenku pro rychlejší ochlazení vzduchu
v kabině.
2304110102-L37-007
33

Polohu pro přívod vzduchu zvenku
používejte pro ventilaci kabiny nebo
odmrazení čelního okna.
Jestliže je vozidlo zaparkované v
horkém počasí na přímém slunci,
otevřením oken odvětrejte horký vzduch
a pak zapněte klimatizaci.
Alespoň jednou za měsíc zapněte
klimatizaci asi 10 minut, aby zůstaly její
interní díly promazané.
Před letním obdobím nechejte
klimatizaci zkontrolovat. Nedostatkem
chladiva se může snížit účinnost
klimatizace. Specifikace chladiva je
uvedena štítku (A nebo B podle trhu)
upevněném v motorovém prostoru
obr. 24. Před doplněním chladiva
zkontrolujte údaje na štítku. Použitím
špatného chladiva se může klimatizace
vážně poškodit. Podrobnosti
kontaktujte autorizovaný servis Fiat.
UPOZORNĚNÍ
2)Systém používá chladivo, které je
kompatibilní s platnými zákony v zemích,
kde je vozidlo prodáváno, R134a nebo
R1234yf (označení na štítku v prostoru
motoru). Použití jiných chladiv ovlivňuje
účinnost a stav systému. Také chladiva
používaná v kompresoru musí být
kompatibilní s používaným chladivem.
2406010100-121-001
34
SEZNAMTE SE SE SVÝM VOZEM

UPOZORNĚNÍ Při odstraňování nečistot
ze sklápěcí střechy nestříkejte vodu
přímo k okraji střechy a okna. Do
vozidla by se mohla dostat voda (viz
“Údržba sklápěcí střechy” v kapitole
“Údržba a péče”).
UPOZORNĚNÍ OHLEDNĚ
SKLÁPĚCÍ STŘECHY
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Odstraňte listí a další materiál, který
se nashromáždil na sklápěcí střeše
nebo okolí ní. Pokud vypouštěcí filtr
ucpou listy nebo jiné pevné látky, může
do vozidla proniknout voda. Vypouštěcí
filtr čistěte alespoň jednou ročně.
Před otevřením sklápěcí střechy se
ujistěte, zda je vypnuté vyhřívání
zadního okna. Teplem od vyhřívání
zadního okna by se mohla poškodit
sklápěcí střecha a vnitřní materiál.
Před natažením či stažením sklápěcí
střechy zastavte na bezpečném místě
mimo provoz a zaparkujte vozidlo
na rovné ploše.
Před sklopením a vyklopením
sklápěcí střechy zkontrolujte, zda se na
ní nebo u ní nic nenachází.
I malé předměty mohou vadit v jejím
pohybu a způsobit škodu.
Při sklápění sklápěcí střechy
zkontrolujte, zda nemůže vítr
vyfouknout předměty z vozidla.
Když je sklápěcí střecha otevřená,
zajistěte ve vozidle všechny volné
předměty.
Na pomoc při předcházení loupežím
a vandalismu a pro zajištění, že zůstane
prostor pro cestující v suchu, před
opuštěním vozidla zavřete sklápěcí
střechu a zamkněte oboje dveře.
Nejezděte do automyčky: mohla by
se v ní poškodit sklápěcí střecha.
Neotevírejte a nezavírejte sklápěcí
střechu při teplotách pod 5 °C (41 °F) a
méně: mohl by se poškodit materiál, ze
kterého je vyrobena.
Měkký potah sklápěcí střechy je
vyroben z vysoce kvalitního materiálu a
pokud nebude správně udržovaný,
materiál může ztvrdnout, umazat se
nebo ošoupat.
Sklápěcí střechu nevyklápějte, když
je vlhká. Sušením složené sklápěcí
střechy se střecha poškodí a zplesniví.
Při vyklápění sklápěcí střechy, která
je vlhká, může vniknout do kabiny voda.
Neotevírejte a nezavírejte sklápěcí
střechu v silném větru, protože by ji
mohl poškodit nebo by mohl způsobit
nečekanou nehodu.
Při otevírání/zavírání sklápěcí střechy
se automaticky stáhnout elektricky
ovládaná okna. Tato funkce slouží pro
lepší obsluhu a neznamená to problém.
Při odpojení baterie pro údržbu vozidla
nebo z jiného důvodu,se elektricky
ovládaná okna se automaticky
neotevřou. Jestliže se elektricky
ovládaná okna neotevřou, je nutno
resetovat mechanismus automatického
otevření/zavření oken.
Když je sklápěcí střecha sklopená,
větrná clona omezuje velikost větru
vanoucího do kabiny zezadu.
POZOR
56)Před nastartováním vozidla se
přesvědčte, že je sklápěcí střecha správně
zajištěná.
57)Za jízdy vozidla seďte na sedadle řádně
připoutaní bezpečnostním pásem: je
nebezpečné za jízdy ve vozidle stát nebo
sedět na prostoru sklápěcí střechy či
prostřední konzole. Při nenadálých
manévrech nebo nehodě vozidla byste se
mohli vážně zranit či dokonce zabít.
4904110103-124-001
47

stiskněte spínače INFO a zadejte obě
číslice nižšího řádu (desítky a jednotky)
požadované rychlosti vozidla. Číselná
hodnota se změní každým stiskem
spínače INFO;
tiskněte spínač, dokud neuslyšíte
zapípání. Nastavená hodnota rychlosti
se zobrazí na displeji alarmu -
upozornění na rychlost vozidla.
INDIKÁTOR
RYCHLOSTNÍHO STUPNĚ
Indikátor rychlostního stupně vám
pomáhá dosahovat optimální spotřebu
paliva a jet plynule.
Na přístrojovém panelu ukazuje
indikátor právě zařazený rychlostní
stupeň 1 obr. 57 a vyzve řidiče, aby
přeřadil na výhodnější stupeň
2 odpovídající stávajícímu jízdnímu
stavu.
Indikace Stav
ČísloJe zobrazen stávající
rychlostní stupeň
a čísloPřeřaďte nahoru
nebo dolů na
doporučený
rychlostní stupeň.
UPOZORNĚNÍ Nespoléhejte se na
doporučení ohledně řazení nahoru/dolů.
Daný jízdní stav může naopak
vyžadovat přeřazení na jiný než
doporučený stupeň. Před přeřazením
musí řidič správně vyhodnotit stav
vozovky a provozu, aby předešel riziku
nehody.
Verze s manuální převodovkou
Indikátor rychlostního stupně se vypne
při následujících akcích:
zastavení vozidla;
zařazení neutrálu;
při couvání;
při akceleraci z nulové rychlosti
nebude řádně sepnuta spojka;
za jízdy zůstane spojkový pedál
sešlápnutý po dobu dvou sekund a
více.Verze s automatickou převodovkou
Indikátor rychlostního stupně se vypne
při následujících akcích:
zastavení vozidla;
zrušení manuálního režimu řazení.
Manuální řazení nahoru
(verze s automatickou převodovkou)
Volicí pákou: pro zařazení vyššího
rychlostního stupně, stiskněte jednou
volicí páku dozadu.
5705210102-12A-001
54
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM
UPOZORNĚNÍ NA
SERVISNÍ
PROHLÍDKU
(je-li součástí výbavy)
Postupujte takto:
Zvolte ikonuna domovské
obrazovce: Zobrazí se obrazovka
„Aplikace“.
Zvolte možnost „Údržba“: Zobrazí se
obrazovka se seznamem údržby.
V tabulce zvolte položku, kterou
chcete nastavit: „Naplánovaný“ „Rotace
pneumatik“, „Výměna oleje“.
Postup při resetu

Varovná kontrolka Co to znamená
ZÁVADA ALTERNÁTORU
Jestliže se varovná kontrolka rozsvítí za jízdy, indikuje selhávání alternátoru nebo dobíjecího
systému. Bezpečně zajeďte na okraj silnice a zaparkujte mimo provoz. Zastavte bez prodlení
vozidlo na bezpečném místě a kontaktujte autorizovaný servis Fiat.
DŮLEŽITÉ Jestliže svítí varovná kontrolka dobíjecího systému, nepokračujte v jízdě, protože by
mohl motor neočekávaně zhasnout.
NÍZKÝ TLAK MOTOROVÉHO OLEJE
Tato varovná kontrolka signalizuje nízký tlak motorového oleje.
DŮLEŽITÉ Jestliže je nízký tlak oleje, nenechávejte motor v chodu. Jinak by se mohl motor velmi
vážně poškodit.
Jestliže se za jízdy rozsvítí kontrolka nebo varování:
bezpečně zajeďte na okraj silnice a zaparkujte mimo provoz na rovné ploše;
vypněte motor a počkejte nejméně 5 minut, aby mohl olej odtéct do vany;
zkontrolujte výšku hladiny motorového oleje. Jestliže je nízká, doplňte vhodné množství oleje:
dávejte pozor na přelití;
nastartujte motor a zkontrolujte varovnou kontrolku.DŮLEŽITÉ Jestliže je hladina oleje na nízké výšce, nenechávejte motor v chodu. Jinak by se
mohl motor velmi vážně poškodit.
Jestliže kontrolka nadále svítí i přesto, že je hladina oleje na normální výšce nebo po doplnění
oleje, zastavte bez prodlení motor a kontaktujte autorizovaný servis Fiat.
KONTROLKA S UPOZORNĚNÍM NA NEDOVŘENÍ DVEŘÍ
Kontrolka se rozsvítí při nesprávném zavření dveří.
Zavřete dveře správně.
57

protože nebude schopna detekovat
náraz.
Při likvidaci vozidla kontaktujte
autorizovaný servis Fiat. Nesprávnou
likvidací vozidla lze způsobit zranění.
Jestliže se aktivní kapota aktivovala,
nelze ji použít znovu. Kontaktujte
autorizovaný servis Fiat.
Jestliže se aktivní kapota aktivuje
Aktivní kapota se aktivuje
v následujících situacích:
Jestliže příď vozidla narazí na chodce
nebo překážku, zatímco vozidlo jede
rychlostí dostatečnou pro aktivaci
systému, systém se bude aktivovat,
jestliže se při kolizi vyvine určitá síla, byť
na předním nárazníku nezůstane žádná
stopa. Systém se může aktivovat i
v závislosti na nárazu na ploché či lehké
předměty, zvířata či jiné objekty.
Systém se může aktivovat i
v případě, že spodní část vozidla nebo
přední nárazník utrpí náraz v některé
z následujících situací:
– vozidlo narazí na nízkou zídku;
– vozidlo vjede do hluboké jámy či
díry;
– vozidlo nadskočí a padne na zem;
– příď, přední spodek vozidla narazí
na strmý vjezd do garáže, zvlněný
jízdní povrch či na předměty
vyčnívající z vozovky či jsou spadlé
na vozovce.Situace, kdy se aktivní kapota
nemusí aktivovat
Aktivní kapota se nemusí aktivovat
v následujících situacích, kdy je těžké
detekovat náraz:
při střetu s chodcem, k němuž dojde
pod určitým úhlem nebo po levé či
pravé straně předního nárazníku;
vozidlo se střetne s chodcem, který
nese něco, co ztlumí náraz, např.
batoh.
Situace, kdy se systém neaktivuje
Aktivní kapota se neaktivuje za
následujících stavů:
k nárazu na přední nárazník dojde za
jízdy vozidla rychlostí, která není
dostatečná pro aktivaci systému;
vozidlo utrpí náraz ze strany nebo
zezadu;
vozidlo se převrátí (zafungování
aktivní kapoty závisí na průběhu a
okolnostech nehody).
POZOR
65)Nespoléhejte se na systém ABS jako
na náhradu za bezpečný styl jízdy. Systém
ABS nemůže vykompenzovat nebezpečný
a lehkomyslný styl jízdy, nadměrnou
rychlost, nedodržení bezpečné vzdálenosti
od vozidla jedoucího před vámi, řízení na
sněhu a na ledu, ani akvaplaning (ztráta
přilnavosti pneumatiky k vozovce vlivem
vody na jízdním povrchu). I s tímto
systémem můžete způsobit vážnou
dopravní nehodu.
66)Jestliže zasáhne ABS a cítíte, že
brzdový pedál pulzuje, nesnižujte přítlak na
pedál, ale nadále jej pevně a s jistotou
držte sešlápnutý: tím zabrzdíte na co
nejkratší vzdálenost v závislosti na daném
stavu vozovky.
67)Pro správné fungování ABS je
nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a rozměrů.
68)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit tak jízdu dané přilnavosti.
73
