KATEGORIE DĚTSKÝCH ZÁDRŽNÝCH SYSTÉMŮ
POZN.: Před zakoupením zjistěte u výrobce dětského zádržného systému, který typ je vhodný pro vaše dítě a vozidlo.
Dětské zádržné systémy jsou dle předpisu EHK OSN č. 44 roztříděny do následujících pěti skupin.
Skupina Věk Hmotnost
0 Do 9 měsíců věku Do 10 kg
0+ Do 2 roků věku Do 13 kg
1 8 měsíců-4rokyvěku 9 - 18 kg
2 3-7rokůvěku 15 - 25 kg
3 6 - 12 roků věku 22 - 36 kg
85

VHODNÝ ZÁDRŽNÝ DĚTSKÝ SYSTÉM PODLE POLOHY SEDADLA
V tabulce jsou uvedeny informace o dětských zádržných systémech podle polohy sezení.
Pro stanovení nevhodnějšího dětského zádržného systému od jiných výrobců si pozorně pročtěte návod od výrobce dodaného
se systémem.
Dětské zádržné systémy upevňované kotevními úchyty ISOFIX
Při montáži dětského zádržného systému na sedadlo cestujícího postupujte podle návodu od výrobce dětského zádržného
systému a pokynů pro používání kotevních úchytů ISOFIX.
Hmotnostní skupina Velikostní skupina ÚchytPolohy sedadla
Polohy ve vozidle s ISOFIX
Sedadlo spolucestujícího
Taška na dítěF ISO/L1 X
G ISO/L2 X
(1) X
SKUPINA0-10kgE ISO/R1 X
(1) X
SKUPINA0-13kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
88
BEZPEČNOST

Hmotnostní skupina Velikostní skupina ÚchytPolohy sedadla
Polohy ve vozidle s ISOFIX
Sedadlo spolucestujícího
Skupina19-18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
Skupina 2 15 - 25 kg (1) IL (3)
Skupina 3 22 - 36 kg (1) IL (3)
(1) U dětských zádržných systémů, které nejsou označované podle třídy velikosti ISO/XX (A - G), musí výrobce vozidla pro
každou hmotnostní skupinu uvést, který specifický dětský zádržný systém/systémy ISOFIX doporučuje pro jednotlivé polohy.
IUF = Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie schválené pro tuto hmotnostní skupinu.
IL = Vhodné pro speciální dětské zádržné systémy ISOFIX (CRS) uvedené v přiloženém seznamu.
Jedná se o ISOFIX CRS spadající do kategorií “speciální vozidla”, “omezená” či “polouniverzální”.
(1) Zádržný dětský systém CabrioFix je připevněn na základnu EasyFix a oba systémy, které prodává
MAXI-COSI®, je možné
nainstalovat.
(2) Zádržný dětský systém Pearl je připevněn na základnu FamilyFix a oba systémy, které prodává
MAXI-COSI®, je možné
nainstalovat.
(3)
BRITAX RÖMER®KIDFIX je možné nainstalovat (KIDFIX se již nevyrábí).
X = Poloha ISOFIX nevhodná pro dětské zádržné systémy ISOFIX v této hmotností skupině a/nebo velikostní třídě.
89

Dětské zádržné systémy zajištěné bezpečnostními pásy
Systémová
skupinaVěková skupinaHmotnostní
skupinaTyp dětského
zádržného
systémuSedadlo spolucestujícího
(Airbag povolen)(Airbag nepovolen)
SKUPINA 0 Asi do 9 měsíců věku Do 10 kg Dětská sedačka X U
SKUPINA 0+ Asi do 2 roků věku Do 13 kg Dětská sedačka X U
SKUPINA 1Asi od 8 měsíců do
4 roků věku9 - 18 kg Dětská sedačka UF U
SKUPINA 2Asi do 3 do 7 roků
věku15 - 25 kg Dětská sedačka UF U
SKUPINA 3Asido6do12roků
věku22 - 36 kg Dětská sedačka UF U
U = Vhodné pro zádržné systémy “univerzální” kategorie schválené pro použití pro tuto hmotnostní skupinu.
UF = Vhodné pro zádržné systémy “univerzální” kategorie montované po směru jízdy a schválené pro použití pro tuto hmotnostní
skupinu.
Dětské zádržné systémy, které lze nainstalovat do vozidla, naleznete v katalogu příslušenství.
X = Poloha sedadla nevhodná pro děti z této hmotnostní skupiny.
91

Přehled stavů světelného indikátoru vypnutí airbagu spolujezdce
Pokud senzor klasifikačního systému obsazenosti sedadla spolujezdce funguje normálně, při sepnutí zapalování na ON se
stavová kontrolka rozsvítí . Kontrolka zhasne za několik sekund. Kontrolka se rozsvítí či zhasne za následujících podmínek:
Stav zjištěný klasifikačním
systémem obsazenosti
sedadla spolujezdceIndikátor vypnutí airbagu
spolujezdcePřední a boční airbag
spolujezdceSystém předpínání
bezpečnostních pásů
Prázdné (Neobsazeno)Deaktivováno Deaktivováno
V dětském zádržném systému je
usazeno dítě (*)
Deaktivováno Deaktivováno
Dospělý (**)
(***)Připraveno Připraveno
(*) Senzor klasifikačního systému obsazenosti sedadla spolujezdce nemusí zjistit dítě usazené v sedadle, v dětském zádržném
systému nebo dětské sedačce v závislosti na jeho hmotnosti a způsobu sezení.
(**) Pokud na sedadle spolujezdce sedí menší dospělá osoba, senzory mohou tuto osobu na základě jejích fyzických parametrů
identifikovat jako dítě.
(***) Za krátkou dobu zhasne.
Pokud se oba indikátory vypnutí airbagu na straně spolujezdce nerozsvítí na stanovenou dobu při zapnutí zapalování, nebo se
nerozsvítí, jak je uvedeno v přehledu stavu zapnutí/vypnutí indikátoru deaktivace airbagu spolujezdce, nenechejte žádnou
osobu usednout do sedadla spolujezdce a co nejdříve kontaktujte autorizovaný servis Fiat. Systém nemusí v případě nehody
pracovat správně.
105

Manuální řazení na vyšší/nižší
převodový stupeň
Chcete-li zařadit vyššístupeň,
stiskněte jednou volicí páku+směrem
zpět.Chcete-li zařadit nižšístupeň,
stiskněte jednou volicí páku–směrem
vpřed.
Režim s pevným druhým
rychlostním stupněm
Pokud je volicí páka přesunuta směrem
zpět, když je rychlost vozidla 2 km/h
nebo nižší, převodovka se nastaví
do režimu na druhý rychlostní stupeň.
V tomto režimu je pevně zařazen druhý
rychlostní stupeň za účelem
snadnějšího rozjezdu z klidového stavu
a jízdy na kluzkých komunikacích,
například na zasněžených silnicích.
RYCHLOSTNÍ LIMIT PRO
ŘAZENÍ RYCHLOSTNÍCH
STUPŇŮ
Přeřazení na vyšší rychlostní stupeň
Vyšší rychlostní stupeň nelze zařadit,
pokud je rychlost vozidla nižší než
rychlostní limit.
Přeřazení na nižší rychlostní stupeň
Nižší rychlostní stupeň nelze zařadit,
pokud rychlost vozidla překračuje
rychlostní limit.Funkce kick-down
Při úplném sešlápnutí plynového pedálu
během jízdy se zařadí nižší rychlostní
stupeň.
Auto-shift down
Během zpomalování vozidlo v závislosti
na rychlosti automaticky podřazuje.
PŘÍMÝ REŽIM(je-li součástí výbavy)
Přímý režim je možné použít
k dočasnému přeřazení pomocí spínače
řazení, když vozidlo jede s volicí pákou
v rozsahu D.
Přímý režim se zruší (uvolní) zastavením
vozidla.
UPOZORNĚNÍ V závislosti na rychlosti
vozidla nemusí být v přímém režimu
možné zařadit vyšší nebo nižší
rychlostní stupeň.
TIPY K ŘÍZENÍ
142) 143)
PŘEDJÍŽDĚNÍ
Chcete-li využít zvýšeného výkonu při
předjíždění jiného vozidla nebo jízdě
do příkrých svahů, sešlápněte úplně
plynový pedál. Převodovka zařadí nižší
rychlostní stupeň v závislosti
na rychlosti vozidla.Rozjíždění do prudkého svahu
Chcete-li se rozjet do prudkého svahu
z klidu, sešlápněte brzdový pedál,
zařaďte stupeň D nebo M1 v závislosti
na hmotnosti nákladu a sklonu svahu,
uvolněte brzdový pedál a pomalu
zrychlujte.
Jízda z prudkého svahu
Při jízdě z prudkého svahu zařaďte nižší
rychlostní stupeň v závislosti
na hmotnosti nákladu a sklonu svahu.
Ze svahu jeďte pomalu a brzdy
používejte pouze přerušovaně, aby
nedošlo k jejich přehřátí.
POZOR
139)Vždy přesuňte volicí páku do polohy P
a aktivujte parkovací brzdu. Pouze
nastavení volicí páky do polohy P bez
použití parkovací brzdy k znehybnění
vozidla je nebezpečné. Pokud v poloze P
nedojde k znehybnění vozidla, může se
rozjet a způsobit nehodu.
140)Jestliže jsou otáčky motoru vyšší než
volnoběžné, nepřeřazujte z polohy N nebo
P na jízdní rychlostní stupeň. Přiřazení
z polohy N nebo P na jízdní rychlosti
stupeň při vyšších než volnoběžných
otáčkách motoru je nebezpečné.
V takovém případě by se vozidlo mohlo
náhle rozjet a způsobit nehodu nebo vážné
zranění.
116
STARTOVÁNÍ A PROVOZ

TECHNICKÉ SPECIFIKACE
Tato kapitola obsahuje a
prostřednictvím údajů, tabulek a grafiky
ilustruje vše, co by pro vás mohlo být
užitečné k porozumění provedení a
způsobu funkce vozidla.
Je určena jak pro nadšence a techniky,
tak také pro ty, kteří se chtějí seznámit
se všemi detaily vozidla.IDENTIFIKAČNÍ ÚDAJE........175
MOTOR..................176
PARAMETRY KOL A PNEUMATIK .177
HMOTNOSTI...............179
ROZMĚRY................180
OBJEMY PROVOZNÍCH NÁPLNÍ . .181
PROVOZNÍ NÁPLNĚ A MAZIVA . . .182
VÝKON..................184
SPOTŘEBA PALIVA...........185
Emise CO................186
POKYNY PRO MANIPULACI
S VOZIDLEM NA KONCI
ŽIVOTNOSTI...............187
174
TECHNICKÉ SPECIFIKACE

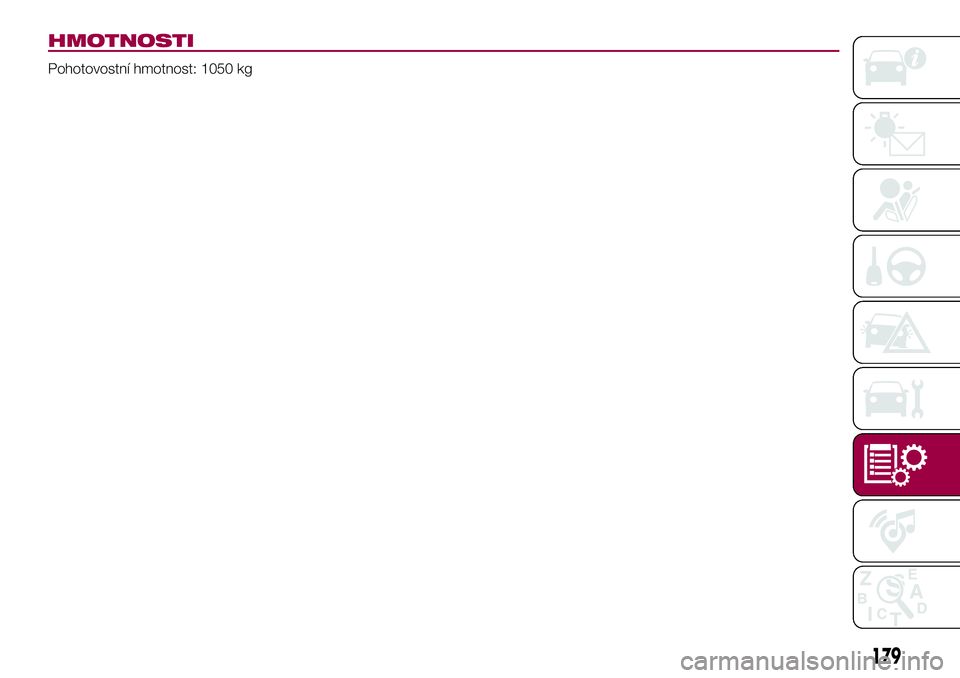

HMOTNOSTI
Pohotovostní hmotnost: 1050 kg
